Assalamualaikum Warahmatullahi Wabarakatuh, perkenalkan kembali nama saya Rafi Daffa Putra Hariza dengan NPM 2306222254 dari kelas SKE-02. Pada blog kali ini saya akan membahas terkait dasar teori dan sistem pendingin dari turbin gas dan uap yang saya pelajari dari berbagai sumber (buku dan internet) dan bantuan AI milik Prof.DAI.

Apa itu Turbin Uap?

Steam turbine atau turbin uap adalah salah satu jenis prime mover yang mengubah energi yang tersedia dari steam bertekanan tinggi menjadi daya mekanik dalam bentuk gerakan rotasi.

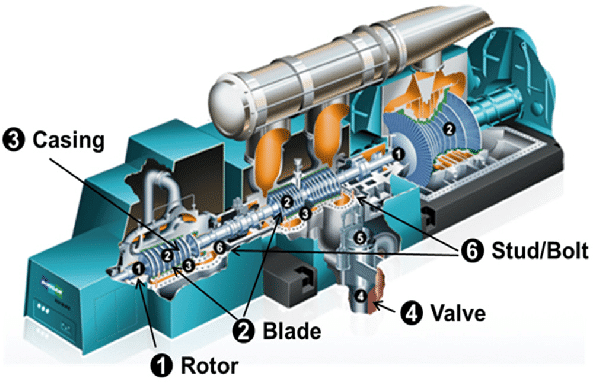

Komponen Utama Turbin Uap

1. Nozzle
Pada steam turbine atau steam turbine generator, steam nozzle adalah saluran atau duct dengan luas penampang yang berubah secara bertahap dan digunakan untuk mengubah energi panas dari steam menjadi energi kinetik.

2. Rotor
Rotor terdiri dari wheel atau disk yang dipasang pada sebuah shaft. Rotor ditempatkan di atas bearing agar dapat berputar dengan halus dan efisien. Blades rotor terpasang mengelilingi seluruh lingkarannya.
Pada turbin umumnya, terdapat dua jenis rotor: drum-type dan disk-type.

3. Blades
Blades adalah komponen yang merubah energi kinetik fluida menjadi energi mekanik. Pergerakan blades sepenuhnya disebabkan oleh hantaman steam, dan bentuk profilnya tidak saling bertemu. Saat steam mengalir di antara blades, kecepatan steam berkurang tetapi hampir tidak ada penurunan tekanan.

Biasanya terdapat dua jenis blades, yaitu fixed-type dan moving-type.

4. Casing
Casing adalah penutup yang menampung assembly blades dan rotor serta berfungsi menahan posisi nozzle.
Terdapat dua jenis casing: inner casing dan exterior casing.

5. Diaphragm
Kombinasi antara satu diaphragm dan satu wheel disebut sebagai satu stage. Diaphragm pada satu stage steam turbine terdiri dari hollow guide blades, di mana satu ujung setiap blade terhubung ke rim diaphragm dan ujung lainnya ke body diaphragm.
Setiap blade memiliki setidaknya satu lubang untuk mengeluarkan fase cair dari steam basah (wet steam).

Siklus Kerja untuk Turbin Uap

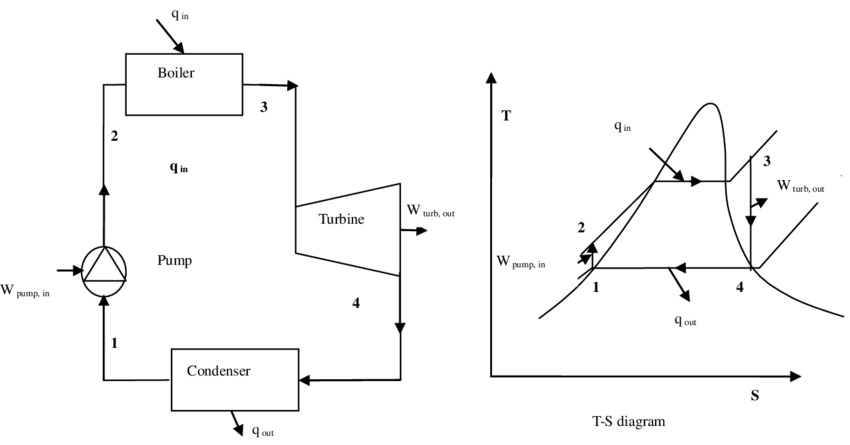

Rankine Cycle atau Rankine Vapor Cycle adalah siklus termodinamika yang mengubah panas menjadi energi mekanik yang biasanya kemudian diubah menjadi energi listrik melalui proses pembangkitan daya. Proses ini banyak digunakan di pembangkit listrik seperti coal-fired power plant atau nuclear reactor. Dalam mekanisme ini, bahan bakar digunakan untuk menghasilkan panas di dalam boiler, yang mengubah air menjadi steam. Steam tersebut kemudian mengembang melalui turbine dan menghasilkan kerja yang dapat digunakan setelahnya.

Proses-proses pada Rankine Cycle:

1. Pump – Kompresi fluida hingga bertekanan tinggi menggunakan pump (proses ini memerlukan kerja). (Gambar: Langkah 1 ke 2)

2. Boiler – Fluida bertekanan tinggi dipanaskan hingga mencapai suhu akhir (pada titik didih), sehingga terjadi perubahan fase dari cair menjadi uap. (Gambar: Langkah 2 ke 3)

3. Turbine – Ekspansi uap di dalam turbine, di mana energi termal uap diubah menjadi energi mekanik. (Gambar: Langkah 3 ke 4)

4. Condenser – Kondensasi uap di dalam condenser, di mana panas buangan dilepaskan dari heat exchanger ke lingkungan seperti atmosfer atau badan air besar (misalnya danau atau sungai). (Gambar: Langkah 4 ke 1)

Apa itu Turbin Gas?

Gas turbine adalah perangkat mekanik yang memanfaatkan energi dari gas bertekanan, biasanya udara, untuk menghasilkan daya. Prinsip kerjanya melibatkan proses kompresi udara masuk, kemudian udara tersebut dicampur dengan bahan bakar, dibakar (ignited), dan gas buang berkecepatan tinggi yang dihasilkan digunakan untuk memutar turbine.

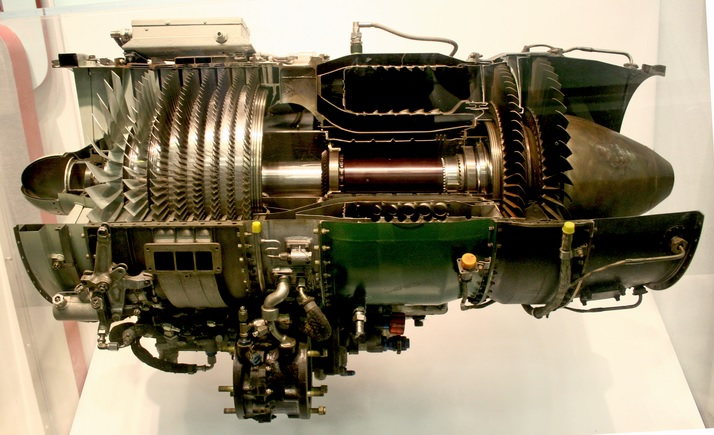

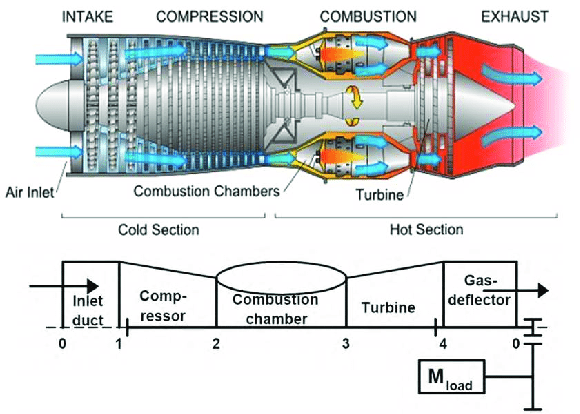

Komponen Utama Turbin Gas

Air Compressor
Terletak di antara combustion chamber dan turbine, air compressor serta turbine dipasang pada satu common shaft. Gas turbine memerlukan starting motor karena tidak memiliki kemampuan self-starting. Fungsi utama air compressor adalah menyedot dan memampatkan udara untuk meningkatkan tekanannya. Desain axial compressor dengan beberapa stage lebih disukai untuk gas turbine berukuran besar dan berteknologi tinggi.

Combustion Chamber
Pada komponen ini, udara bertekanan dicampur dengan bahan bakar sehingga terbentuk fuel-air mixture yang kemudian dibakar (combustion). Hasil pembakaran tersebut dialirkan ke gas turbine. Tekanan udara yang tinggi memastikan proses pembakaran bahan bakar berlangsung efisien.
Gas turbine umumnya menggunakan liquid fuel, gaseous fuel, atau natural gas.

Turbine
Bagian multistage gas turbine merupakan tempat aliran hot gases yang energinya dikonversi menjadi shaft horsepower. Seperti pada steam turbine, gas turbine juga memiliki stationary blades dan moving blades. Stationary blades berfungsi mengarahkan aliran gas menuju rotor blades dan mengatur kecepatannya. Poros (shaft) dari turbine dihubungkan dengan generator untuk menghasilkan energi listrik.

Exhaust Module
Gas panas keluar dari gas turbine melalui exhaust section, yang terdiri dari inner housing dan outer housing.

Komponen tambahan pada sistem gas turbine meliputi:

Cooling system
Bearing and lubrication system
Fuel system, dan lain-lain.

Siklus Kerja Turbin Gas

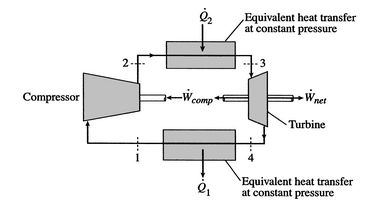

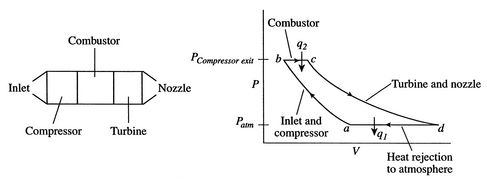

Brayton Cycle, juga dikenal sebagai Joule Cycle, adalah siklus termodinamika yang menggambarkan cara kerja beberapa heat engine yang menggunakan udara atau gas lain sebagai working fluid.

Siklus ini terdiri dari empat proses utama:

a – b: Adiabatic, quasi-static (atau reversible) compression
Udara dikompresi secara adiabatik dan quasi-static di inlet dan compressor, sehingga tekanannya meningkat tanpa pertukaran panas dengan lingkungan.

b – c: Constant pressure fuel combustion (heat addition)
Bahan bakar dibakar pada tekanan konstan, sehingga terjadi penambahan panas (heat addition) secara ideal pada kondisi tekanan tetap.

c – d: Adiabatic, quasi-static (atau reversible) expansion
Gas panas mengembang secara adiabatik dan quasi-static di turbine dan exhaust nozzle.
Pada tahap ini:

Sebagian energi digunakan untuk menggerakkan compressor, dan
Sisa energi digunakan untuk mempercepat fluida (pada sistem jet propulsion) atau memutar generator (pada pembangkit listrik).

d – a: Constant pressure cooling
Udara didinginkan pada tekanan konstan hingga kembali ke kondisi awal, menutup siklus.

Dasar Teori Kerja dari Turbin Uap dan Gas

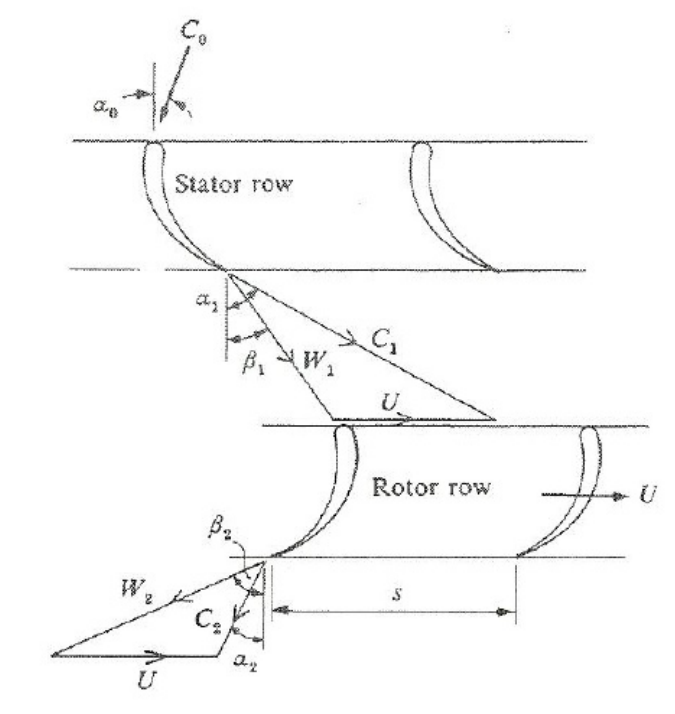

Secara teori, segitiga kecepatan, turbin uap dan gas memiliki teori yang serupa

Komponen Utama

Absolute velocity (C) → kecepatan fluida dilihat dari kerangka acuan tetap.

Relative velocity (W) → kecepatan fluida relatif terhadap blade yang bergerak.

Blade velocity (U) → kecepatan keliling blade (rotor).

Breakdown Komponen

C₁ → Absolute velocity gas saat meninggalkan stator blade pada sudut α₁.
U → Blade velocity vector (kecepatan blade/rotor).
W₁ → Relative velocity vector di inlet rotor blade (hasil dari C₁ − U).
W₂ → Relative velocity gas saat meninggalkan rotor blade pada sudut β₂.
C₂ → Absolute velocity setelah gas meninggalkan rotor blade (hasil dari W₂ + U).
C₀ → Absolute velocity masuk ke stator blade berikutnya, dengan sudut α₀.

Berdasarkan Euler Turbomachinery Equation, Head dapat dituliskan dengan:

Karena arah Cx2 berlawanan arah maka Cx2=-Cx2 dan kita ingin mengekspresikan kerja per unit mass flow rate, sehingga:

Kerja yang dilakukan gas per unit mass flow:

Atau

Losses pada Turbin Gas/Uap

Losses pada turbin gas/uap direpresentasikan dengan dimensionless loss coefficient

a. Loss pada Nozzle

b. Loss pada Rotor

Nilai Y atau ζ pada stator dan rotor merepresentasikan presentasi dari energy drop dikarenakan friksi pada blade, yang mempengaruhi total pressure drop dan total static enthalpy drop sepanjang blade.

Bantuan DAI5 AI dalam Pemahaman Saya terkait Turbin Gas/Uap

Setelah saya memahami dasar-dasar terkait turbin gas dan uap, selanjutnya saya mencari tahu tentang cooling system yang ada pada turbin uap dan gas. Setelah itu muncul pertanyaan di kepala saya, yaitu metode pendinginan mana yang paling efisien untuk sistem pendinginan turbin gas dan uap? Akhirnya pertanyan ini saya tanyakan ke DAI5 AI

Saya tanya:

“Dalam sistem pendinginan turbin uap pada pembangkit listrik tenaga uap, kerap digunakan metode pendinginan recirculating (resirkulasi) dan pendinginan sekali lewat (once-through cooling) untuk mendinginkan uap yang digunakan untuk menggerakan turbin. Metode pendinginan mana yang lebih efisien secara teknis dan mengapa metode tersebut lebih efisien?’’

DAI5 AI jawab:

Pertanyaan yang sangat bagus! Dari segi efisiensi teknis, metode resirkulasi (recirculating) seringkali dianggap lebih efisien daripada metode once-through cooling dalam sistem pendinginan turbin uap. Berikut alasannya:

Efisiensi Teknis: Resirkulasi (Recirculating) Lebih Efisien

Berikut adalah perbandingan faktor-faktor utama yang menyoroti efisiensi resirkulasi dibandingkan once-through:

Pengurangan Suhu Lebih Cepat & Stabil:
- Resirkulasi: Menggunakan satu kembali (one-way flow) uap, sehingga fluida yang sudah mendinginkan dapat mengalir kembali ke dalam sistem. Hal ini menghasilkan temperatur yang lebih stabil dan peningkatan kecepatan aliran uap.
- Once-Through: Satu aliran fluida saja. Fluida yang sudah mendinginkan tidak memiliki kesempatan untuk mengalir kembali. Ini dapat menyebabkan fluktuasi suhu yang lebih besar dan kurang stabil.
Pengurangan Kehilangan Panas Lebih Efektif:
- Resirkulasi: Karena memungkinkan fluida untuk mengalir kembali, menghasilkan kurva panas yang lebih rendah, yang berarti lebih sedikit kehilangan panas yang menyebabkan suhu uap berfluktuasi.
- Once-Through: Kehilangan panas terjadi lebih cepat karena fluida yang sudah mendinginkan tidak dapat mengalir kembali.
Kontrol Suhu yang Lebih Baik: Resirkulasi memberikan kontrol suhu yang jauh lebih baik karena memungkinkan fluktuasi suhu yang lebih stabil.
Peningkatan Kapasitas Penggunaan: Karena fluida tidak terbuang, kurva panas yang lebih rendah yang dihasilkan meningkatkan kapasitas sistem untuk melakukan tugas lain.

Mengapa Resirkulasi Lebih Efisien?

Kurva Panas yang Lebih Rendah: Resirkulasi menghasilkan kurva panas yang lebih rendah, yang berarti lebih sedikit energi yang digunakan untuk memanaskan fluida.
Peningkatan Efisiensi Energi: Kurva panas yang lebih rendah mengakibatkan konsumsi energi yang lebih sedikit.
Pengurangan Kerugian Panas: Karena fluida dapat berputar dan mengalir kembali, penggandengan energi lebih baik dan kehilangan energi berkurang.

Meskipun Once-Through Cooling Jelas Manfaatnya:

Kecepatan Perputaran: Once-through cooling bisa jadi lebih cepat dalam memindahkan panas.
Viskositas Fluida: Once-through lebih mudah dengan fluida yang lebih viskos.

Kesimpulan:

Secara umum, resirkulasi lebih efisien secara teknis karena kemampuannya untuk mengendalikan fluktuasi suhu yang lebih baik, mengurangi kehilangan panas, dan meningkatkan pemanfaatan fluida. Meskipun once-through cooling memiliki keunggulan dalam kecepatan, efisiensi biaya secara keseluruhan dari sistem umumnya lebih tinggi dengan resirkulasi. Namun, kombinasi keduanya strategis dalam sistem pembangkit listrik dapat memberikan kinerja terbaik.

Apakah ada sudut pandang khusus yang ingin Anda jelajahi lebih lanjut, seperti dampak sistem resirkulasi terhadap efisiensi semua komponen sistem (misalnya, tupil, lengan, penyerap)?”

Saya menemukan beberapa kesalahan yang dilakukan DAI5 AI sehingga saya melakukan edit pada jawaban dari DAI5 AI, menjadi:

Efisiensi Teknis: Resirkulasi (Recirculating) Lebih Efisien

Berikut adalah perbandingan faktor-faktor utama yang menyoroti efisiensi resirkulasi dibandingkan once-through:

Pengurangan Suhu Lebih Cepat & Stabil:
- Resirkulasi: Menggunakan kembali fluida yang digunakan untuk mendinginkan uap, sehingga fluida yang sudah mendinginkan dapat mengalir kembali ke dalam sistem. Hal ini memungkinkan penghematan sumber daya (air) dan dampak lingkungan yang lebih rendah.
- Once-Through: Satu aliran fluida saja. Fluida yang sudah mendinginkan tidak memiliki kesempatan untuk mengalir kembali. Metode ini cenderung lebih stabil karena fluida yang biasanya air laut atau sungai memiliki suhu yang relatif konstan.
Pengurangan Kehilangan Panas Lebih Efektif:
- Resirkulasi: Kehilangan panas bervariasi bergantung kondisi udara dan kelembapan lingkungan dan udara, terutama dalam cooling tower.
- Once-Through: Kehilangan panas terjadi lebih stabil karena karena air dari sungai atau laut memiliki suhu masuk yang relatif konstan.
Kontrol Suhu yang Lebih Baik: Resirkulasi memberikan kontrol suhu yang jauh lebih baik karena memungkinkan fluktuasi suhu yang lebih stabil.
Peningkatan Kapasitas Penggunaan: Karena air pendingin tidak terbuang, sistem resirkulasi memungkinkan penggunaan air secara berulang dengan temperatur yang lebih stabil. Hal ini meningkatkan efisiensi penggunaan sumber daya air dan menjaga kinerja pendinginan tetap konsisten.

Mengapa Resirkulasi Lebih Efisien?

Temperatur Pendingin yang Lebih Stabil: Sistem resirkulasi menjaga temperatur air pendingin tetap stabil karena air yang telah digunakan didinginkan kembali melalui cooling tower sebelum digunakan lagi.
Efisiensi Penggunaan Air Lebih Tinggi: Sistem resirkulasi mengurangi kebutuhan air baru karena air pendingin digunakan berulang. Namun, sistem ini memerlukan tambahan energi untuk mengoperasikan pompa dan kipas cooling tower.
Stabilitas Operasi Lebih Baik: Karena air pendingin bersirkulasi dalam sistem tertutup, perubahan suhu kondenser dapat dikontrol dengan lebih baik, sehingga proses kondensasi uap berlangsung lebih stabil dan efisiensi termal siklus dapat dipertahankan.

Meskipun Once-Through Cooling Jelas Manfaatnya:

Laju Perpindahan Panas Lebih Tinggi: Pada sistem once-through, air pendingin yang selalu segar dan bersuhu rendah memberikan perbedaan temperatur yang besar terhadap uap di kondenser, sehingga laju perpindahan panas menjadi lebih tinggi dan proses kondensasi lebih efisien.
Kesederhanaan Operasional: Sistem once-through lebih sederhana karena tidak memerlukan cooling tower dan sistem sirkulasi tambahan, sehingga lebih mudah dioperasikan dan membutuhkan perawatan yang lebih sedikit.

Kesimpulan:

Secara umum, resirkulasi dianggap lebih efisien secara teknis karena mampu menjaga kestabilan temperatur pendingin, menghemat penggunaan air, dan memberikan kontrol suhu yang lebih baik di kondenser. Meskipun sistem once-through cooling memiliki keunggulan dalam laju perpindahan panas dan efisiensi termal, sistem resirkulasi umumnya lebih efisien dalam penggunaan sumber daya dan biaya operasional jangka panjang, meskipun membutuhkan investasi awal dan energi tambahan yang lebih besar. Oleh karena itu, penerapan kombinasi keduanya secara strategis dalam sistem pembangkit listrik — misalnya melalui sistem hybrid cooling — dapat menghasilkan keseimbangan optimal antara efisiensi termal, konsumsi air, dan biaya operasional.

Apakah ada sudut pandang khusus yang ingin Anda jelajahi lebih lanjut, seperti dampak sistem resirkulasi terhadap efisiensi semua komponen sistem (misalnya, tupil, lengan, penyerap)?”

Dari sini saya dapat memahami bahawa resirkulasi lebih efisien secara teknis karena mampu menjaga kestabilan temperatur pendingin, menghemat penggunaan air, dan memberikan kontrol suhu yang lebih baik di kondensor. Meskipun metode once-through lebih efisien secara perpindahan panas dan efisiensi termal. Di sini metode gabungan yaitu hybrid cooling system dicetuskan, metode ini merupakan metode paling efisien untuk sistem pendinginan turbin karena menghasilkan keseimbangan optimal antara efisiensi termal, konsumsi air, dan biaya operasional.

Setelah memahami sistem pendinginan yang paling efisien dari turbin uap, selanjutnya saya bertanya terkait sistem pendinginan turbin gas.

Saya tanya:

‘’Cooling system atau sistem pendinginan merupakan aspek penting dalam operasi turbin gas karena sistem ini membantu mengatur suhu komponen serta menjaga efisiensi kinerja pembangkit. Dalam praktiknya terdapat beberapa mekanisme pendinginan seperti Open-Loop Cooling Systems, Closed-Loop Cooling Systems, dan hybrid cooling systems. Metode pendinginan mana yang lebih efisien secara teknis dan mengapa metode tersebut lebih efisien untuk pendinginan turbin gas?’’

DAI5 AI jawab:

‘’Anda benar, aspek pendinginan adalah inti dari keberhasilan turbin gas. Memilih metode pendinginan yang tepat sangat krusial untuk menjaga performa dan efisiensi. Mari kita bedah efisiensi masing-masing metode, dan kemudian fokus pada optimasi untuk pendinginan turbin gas.

1. Open-Loop Cooling Systems:

Cara Kerja: Fluida didinginkan secara langsung dari sumber (misalnya, air sungai) tanpa melewati sistem yang lebih kompleks.
Efisiensi: Secara teknis kurang efisien dibandingkan dengan Closed-Loop dan Hybrid systems. Karena tidak ada turunan fluida (fluid derivative) yang diubah, panas yang dipindahkan kurang efisien, dan ruang panas yang dihasilkan lebih besar.
Alasan Kurang Efisien: Kurangnya integrasi dengan sistem pemanas/pendingin lainnya menghasilkan perpindahan panas yang tidak teroptimasi.

2. Closed-Loop Cooling Systems:

Cara Kerja: Fluida dibuang dari bagian dari turbin dan di-recirculate ke dalam sistem. Setiap fase fluida kemudian ditangani dan di-mendinginkan di sepanjang jalur.
Efisiensi: Lebih efisien dibandingkan Open-Loop. Karena fluida terus diputar dan dibuang, perpindahan panas lebih efektif, mengurangi kehilangan energi. Lebih mudah mengontrol dan mengoptimalkan.
Alasan Efisien: Manajemen fluida yang teratur dan terdefinisi, memungkinkan pelacakan dan pemantauan kondisi fluida lebih baik, yang berkontribusi pada pemeliharaan yang optimal.

3. Hybrid Cooling Systems:

Cara Kerja: Menggabungkan elemen dari Open-Loop dan Closed-Loop. Misalnya, ada fase fluida yang menggunakan sistem recirculating, tetapi juga ada fase yang di-recirculate di dalam turbin.
Efisiensi: Perluas efisiensi karena menggabungkan keunggulan sistem yang berbeda.
Alasan Efisien: Menjalankan manajemen fluida yang lebih kompleks. Peningkatan suhu, fluktuasi, dan kebutuhan akan pemantauan yang lebih baik, menghasilkan peningkatan efisiensi dengan pengoptimalan.

Metode Pendinginan yang Lebih Efisien Secara Teknis (Secara Umum):

Secara teknis, *Closed-Loop Cooling Systems secara signifikan lebih efisien untuk pendinginan turbin gas daripada Open-Loop systems. Berikut penjelasannya:

Efisiensi Transfer Panas: Closed-Loop Systems dapat mentransfer panas lebih efisien dalam bentuk perpindahan yang terdefinisi dengan baik, mengurangi ruang panas yang dihasilkan.
Peningkatan Kontrol: Sistem yang lebih terintegrasi memberikan kontrol yang lebih baik terhadap temperatur dan aliran fluida, meningkatkan kecepatan pemanasan dan pembuangan panas.
Pengurangan Kerusakan: Karena pengendalian yang lebih baik, perputaran fluida yang lebih terjamin mengurangi kerusakan pada peralatan.

Pertimbangan Tambahan untuk Turbin Gas:

Fluktuasi Suhu: Dalam turbin gas, fluktuasi suhu adalah masalah serius. Closed-Loop Cooling Systems lebih baik dalam menangani ini.
Pemanfaatan Fluida: Mempertimbangkan penggunaan fluida secara efisien. Sistem recirculating dapat membuang fluida yang tidak diperlukan dari turunan.
Kapasitas: Pilihan sistem harus menimbang kapasitas dan biaya.

Kesimpulan yang Lebih Utama:

Meskipun Open-Loop memiliki kelebihan dalam keandalan, perluasan dalam Closed-Loop dengan integrasi yang cermat, seperti hybrid systems, adalah kunci untuk mengoptimalkan efisiensi pendinginan turbin gas secara keseluruhan. Dengan memanfaatkan teknik-teknik ini, efisiensi dan keandalan sistem pendinginan dapat ditingkatkan secara signifikan.

Apakah Anda ingin saya menguraikan lebih lanjut tentang bagaimana model dari hybrid sistem, atau efek turbin gas terhadap sistem pendingin secara spesifik?’’

Saya menemukan lagi kesalahan yang dibuat DAI5 AI, sehingga saya kembali mengedit jawaban dari DAI5 AI, sehingga menjadi:

“Anda benar sekali. Dalam konteks turbin gas, keefisienan adalah kunci dan pendekatan pendinginan sangat penting. Memilih metode pendinginan yang tepat, dan mendesain secara cerdas, sangat memengaruhi kinerja dan biaya operasional pembangkit. Mari kita bedah efisiensi masing-masing metode:

1. Open-Loop Cooling Systems (Pendinginan Bawaan):

Cara Kerja: Air pendingin diambil dari sumber alami seperti sungai atau laut, dialirkan melalui heat exchanger atau kondenser untuk menyerap panas dari sistem, kemudian dibuang kembali ke lingkungan tanpa digunakan ulang.
Efisiensi: Kurang efisien dalam penggunaan air, tetapi memiliki kinerja perpindahan panas yang baik karena air pendingin selalu segar dan bersuhu rendah.
- Perubahan Suhu: Perubahan suhu yang cepat sangat berpengaruh pada transfer panas.
- Perpindahan Panas: Karena air hanya digunakan sekali, suhu kondenser dapat dijaga rendah, tetapi efisiensi energi secara keseluruhan menurun akibat tingginya kebutuhan air dan dampak lingkungan.
Kelebihan: Sederhana, murah dalam implementasi.

2. Closed-Loop Cooling Systems (Sistem Pendinginan Tertutup):

Cara Kerja: Air pendingin bersirkulasi dalam sistem tertutup, di mana panas yang diserap dari heat exchanger atau kondenser dibuang melalui cooling tower sebelum air tersebut digunakan kembali untuk proses pendinginan berikutnya.
Efisiensi: Lebih efisien dibandingkan open-loop.
- Pengaturan Suhu yang Lebih Baik: Fluktuasi suhu lebih terkendali karena fluktuasi ini dapat diusahakan melalui penyesuaian dalam sistem yang mengoptimalkan transfer panas.
- Transfer Panas yang Lebih Efisien: Panas dibuang melalui proses perpindahan panas antara air pendingin dan udara di cooling tower, sehingga suhu air pendingin dapat dijaga stabil.
Kelebihan: Kontrol panas yang lebih baik, pemanfaatan lebih baik fluida.

3. Hybrid Cooling Systems (Sistem Pendinginan Kombinasi):

Cara Kerja: Menggabungkan elemen dari open-loop dan closed-loop, misalnya menggunakan air yang bersirkulasi untuk pendinginan utama melalui cooling tower, namun juga memanfaatkan air dari sumber eksternal saat kebutuhan pendinginan meningkat.
Efisiensi: Potensi paling efisien.
- Kombinasi Keuntungan: Memanfaatkan keunggulan masing-masing sistem, seperti kestabilan suhu dari sistem tertutup dan kemampuan pelepasan panas cepat dari sistem terbuka.
- Pengurangan Limbah: Kemampuan untuk mengoptimalkan transfer panas, mengurangi fluktuasi suhu.

Mengapa Metode Hybrid Lebih Efisien Secara Teknis?

Optimasi Transfer Panas: Kombinasi pendinginan dengan air bersirkulasi dan udara memungkinkan pengendalian suhu yang lebih presisi dan pemanfaatan energi yang lebih efisien.
Peningkatan Efisiensi: Sistem hybrid dapat menjaga tekanan kondenser pada tingkat optimal dan menyesuaikan mode pendinginan sesuai kondisi lingkungan, sehingga efisiensi termal meningkat.
Pengurangan Kehilangan Energi: Sistem hybrid dapat mengurangi kehilangan energi akibat pendinginan berlebih dan menjaga stabilitas termal sistem secara keseluruhan.

Secara umum, tingkat efisiensi terhadap biaya meningkat secara signifikan dengan implementasi hybrid cooling systems dibandingkan dengan pendekatan yang hanya menggunakan open-loop atau closed-loop.

Pertimbangan Tambahan:

Efisiensi Heat Exchanger: Bahkan dalam sistem closed-loop, efisiensi heat exchanger sangat penting. Heat exchanger yang canggih dapat meningkatkan transfer panas.
Kecepatan Aliran Fluida: Laju aliran dan viskositas fluida pendingin memengaruhi efisiensi perpindahan panas. Fluida dengan viskositas rendah dan kecepatan aliran yang cukup akan meningkatkan laju perpindahan panas.

Kesimpulan:

Meskipun semua metode pendinginan memiliki kelebihan dan kekurangannya, hybrid cooling systems sering kali menawarkan pendekatan paling efisien secara teknis karena kemampuan mereka untuk mengoptimalkan transfer panas, mengurangi fluktuasi suhu, dan mengoptimalkan penggunaan fluida. Pertimbangan desain yang cermat mengenai heat exchanger dan kontrol aliran sangat penting untuk menjamin efisiensi sistem.”

Secara umum, konsep pendinginan untuk turbin gas dalam pembangkit listrik cukup mirip dengan sistem pendinginan untuk turbin uap. Di mana ada open loop yang mirip dengan once trough, closed loop yang mirip dengan recirculation, dan kombinasi keduanya yaitu hybrid cooling. Metode yang paling efisien juga adalah hybrid cooling karena kemampuan mereka untuk mengoptimalkan transfer panas, mengurangi fluktuasi suhu, dan mengoptimalkan penggunaan fluida. Namun untuk turbin gas yag digunakan pada pesawat terbang, biasanya digunakan metode internal convection dengan cara memasukan udara ke dalam turbin sehingga komponen-komponen turbin dapat didinginkan oleh udara secara konveksi paksa (forced convection).

Sekian blog saya tentang pemahaman turbin gas dan uap, mohon maaf bila ada kesalahan kata.
