Analisis Pengaruh Variasi Reaction Ratio Terhadap Kinerja Turbin Uap dan Gas_Naufal Hafash Ghiffary_2306203091

Assalamualaikum Pak Dai dan teman-teman semua, perkenalkan nama saya Naufal Hafash Ghiffary dengan NPM 2306203091.
Pada kesempatan kali ini, saya ingin membahas tentang analisis pengaruh variasi reaction ratio terhadap kinerja turbin uap dan gas menggunakan kerangka berpikir DAI5 agar materi ini tidak hanya dipahami secara teknis, tetapi juga secara reflektifโ€”bahwa setiap fenomena energi yang kita pelajari merupakan wujud nyata dari keteraturan hukum alam ciptaan Allah SWT.

1. Deep Awareness of โ€˜Iโ€™

Sebelum kita masuk ke pembahasan mengenai reaction ratio dan pengaruh variasinya, kita perlu merenungkan bahwa seluruh proses konversi energi yang terjadi di alam semestaโ€”termasuk di dalam turbinโ€”merupakan manifestasi dari hukum-hukum Allah SWT yang sempurna.

Turbin uap dan gas bekerja dengan memanfaatkan perubahan tekanan dan energi termal fluida menjadi energi mekanik rotasi. Di balik rumus-rumus yang ada terdapat hukum kekekalan energi, momentum, dan entropi yang berjalan konsisten tanpa cacat. Hal ini menjadi pengingat bahwa setiap fenomena fisika yang kita amati adalah bentuk kebesaran dan kebijaksanaan Sang Pencipta.

Dengan kesadaran ini, mempelajari reaction ratio bukan sekadar memahami konsep konversi energi atau efisiensi turbin, melainkan juga bentuk rasa syukur atas keteraturan ciptaan-Nya. Ilmu yang kita pelajari akan menjadi bernilai ibadah apabila digunakan untuk menciptakan sistem energi yang lebih efisien, berkelanjutan, dan membawa kemaslahatan bagi manusia.

2. Intention

Tujuan dari mempelajari reaction ratio adalah untuk memahami bagaimana perubahan distribusi tekanan antara stator (nozzle) dan rotor (sudu bergerak) memengaruhi efisiensi dan performa keseluruhan turbin.
Sebagai mahasiswa teknik mesin, pemahaman ini bukan hanya untuk memenuhi tuntutan akademik, melainkan juga sebagai upaya untuk berkontribusi dalam pengembangan sistem energi bersih.

Turbin uap dan gas adalah komponen vital dalam pembangkit listrik modern. Dengan memahami bagaimana variasi reaction ratio (R) memengaruhi kinerja, kita dapat merancang turbin yang efisien, stabil, dan adaptif terhadap perubahan beban.
Niat yang lurus dalam mempelajari materi ini adalah agar ilmu yang diperoleh tidak hanya berhenti di angka efisiensi atau daya, tetapi mampu menjadi dasar untuk menghadirkan teknologi energi yang lebih hemat bahan bakar, ramah lingkungan, dan selaras dengan tanggung jawab manusia sebagai khalifah di bumi.

3. Initial Thinking

Secara definisi, reaction ratio (R) adalah perbandingan antara penurunan entalpi (atau tekanan) yang terjadi di rotor terhadap total penurunan entalpi pada satu tingkat (stage) turbin. Persamaannya dapat dituliskan sebagai:

Dengan kata lain, nilai R menunjukkan seberapa besar bagian ekspansi fluida yang terjadi di rotor dibandingkan dengan stator.

  • Jika R = 0, maka turbin bersifat impuls murni, artinya semua ekspansi terjadi di stator, dan rotor hanya berfungsi mengubah arah aliran fluida.
  • Jika R = 0,5, berarti setengah ekspansi terjadi di stator dan setengahnya di rotor (Parsons Reaction Turbine).
  • Jika R = 1, seluruh ekspansi terjadi di rotor (pure reaction turbine).

Turbin uap dan gas modern sering dirancang pada R โ‰ˆ 0,4โ€“0,6, karena pada rentang inilah efisiensi total, kestabilan mekanik, dan distribusi gaya mencapai kondisi optimal.


4. Idealization

Agar kita dapat memahami pengaruh reaction ratio terhadap kinerja turbin uap dan gas, berikut penjelasan kondisi yang terjadi berdasarkan variasi nilai R:


1. R = 0 โ†’ Turbin Impuls Murni

  • Seluruh penurunan tekanan fluida terjadi di stator.
  • Rotor hanya mengubah arah aliran jet untuk menghasilkan gaya torsi.
  • Gaya yang dihasilkan murni berasal dari perubahan momentum, bukan dari perbedaan tekanan.
  • Turbin memiliki struktur sederhana, stabil terhadap perubahan beban, namun efisiensinya sedang karena sebagian energi kinetik terbuang pada keluaran fluida.

2. 0 < R < 0,5 โ†’ Turbin Dominan Impuls

  • Sebagian kecil ekspansi mulai terjadi di rotor, namun sebagian besar masih di stator.
  • Gaya reaksi mulai muncul dan membantu menghasilkan torsi tambahan.
  • Efisiensi meningkat dibandingkan R = 0 karena energi kinetik fluida lebih termanfaatkan.
  • Gaya aksial masih relatif kecil, dan operasi turbin tetap stabil.

3. R = 0,5 โ†’ Turbin Parsons Reaction (Keseimbangan Ideal)

  • Penurunan tekanan di stator dan rotor seimbang.
  • Gaya impuls dan gaya reaksi bekerja bersama secara harmonis.
  • Efisiensi turbin mencapai nilai maksimum karena distribusi tekanan berlangsung ideal.
  • Gaya aksial tidak terlalu besar, sehingga sistem lebih awet dan mudah dikontrol.
  • Kondisi ini menjadi desain paling umum dan ideal untuk turbin uap dan gas modern.

4. 0,5 < R < 1 โ†’ Turbin Dominan Reaksi

  • Sebagian besar penurunan tekanan terjadi di rotor.
  • Gaya reaksi meningkat, menghasilkan torsi yang besar.
  • Efisiensi masih tinggi, tetapi turbin menjadi lebih sensitif terhadap perubahan beban.
  • Gaya aksial meningkat, sehingga diperlukan bantalan yang kuat.
  • Jika sudut aliran tidak tepat, bisa terjadi flow separation dan efisiensi menurun.

5. R = 1 โ†’ Turbin Reaksi Murni

  • Seluruh ekspansi fluida terjadi di rotor, sedangkan stator hanya mengarahkan aliran.
  • Gaya reaksi sangat besar, tetapi kerugian gesekan dan gaya aksial juga meningkat drastis.
  • Efisiensi menurun akibat penurunan tekanan ekstrem dan gesekan yang tinggi.
  • Kondisi ini sulit diterapkan secara praktis karena dapat menyebabkan ketidakstabilan aliran dan beban berlebih pada poros.

6. R > 1 โ†’ Over-Reaction Stage

  • Terjadi ekspansi berlebih di rotor (over-expansion).
  • Tekanan fluida menurun lebih besar daripada desain yang direncanakan.
  • Dapat menyebabkan shock loss, getaran tinggi, dan penurunan efisiensi.
  • Umum terjadi pada kondisi off-design atau kecepatan aliran yang terlalu tinggi.
  • Turbin menjadi sulit dikendalikan dan mudah mengalami kehilangan energi akibat turbulensi.

7. R < 0 โ†’ Negative Reaction (Tekanan Naik di Rotor)

  • Tekanan fluida justru meningkat di rotor, bukan menurun.
  • Menandakan rotor menyerap energi dari fluida, bukan menghasilkan daya.
  • Terjadi akibat kesalahan desain sudu atau operasi di luar batas normal (off-design).
  • Efisiensi menjadi negatif dan sistem bisa mengalami stall atau getaran berat.
  • Kondisi ini merupakan tanda kegagalan fungsi turbin dan harus dihindari.

5. Instruction Set

Untuk bagian ini saya akan menjelaskan secara lebih detail mengenai pengaruh reaction ratio dengan peforma turbin gas dan uap

a. Kasus R = 0 (Turbin Impuls Murni)

Pada turbin impuls, semua ekspansi fluida terjadi di stator. Rotor hanya menerima fluida berkecepatan tinggi dan mengubah arah alirannya, sehingga gaya torsi dihasilkan dari perubahan momentum, bukan perbedaan tekanan.

  • Kelebihan: Struktur sederhana dan tahan terhadap variasi beban.
  • Kekurangan: Efisiensi relatif lebih rendah karena sebagian energi kinetik fluida terbuang di outlet rotor.

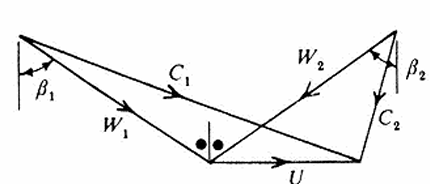

  • Segitiga Kecepatan:
    • Vektor kecepatan relatif masuk (Wโ‚) dan keluar (Wโ‚‚) hampir sama panjang karena tidak ada penurunan energi di rotor.
    • Sudut keluar (ฮฒโ‚‚) kecil, dan tidak ada perubahan tekanan di sepanjang rotor.
    • Segitiga kecepatan pada inlet lebih besar dan tajam, menggambarkan dominasi kecepatan absolut (Cโ‚).

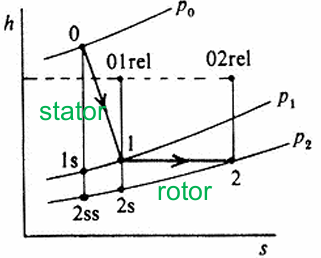

  • Entalpi:
    • Penurunan entalpi (ฮ”h) seluruhnya terjadi di stator.
    • Diagram entalpi menunjukkan garis turun tajam di stator dan datar di rotor (tidak ada ekspansi tambahan).

b. Kasus 0 < R < 0,5 (Dominasi Impuls)

Sebagian besar penurunan tekanan masih terjadi di stator, namun rotor mulai mengalami sedikit ekspansi. Pada rentang ini, gaya reaksi sudah mulai berkontribusi pada torsi, namun belum signifikan. Turbin masih stabil, dan cocok untuk tahap awal (high-pressure stage) pada sistem turbin bertingkat.

  • Segitiga Kecepatan:
    • Panjang Wโ‚‚ sedikit lebih pendek dari Wโ‚, menunjukkan adanya sebagian konversi energi di rotor.
    • Sudut keluar ฮฒโ‚‚ lebih besar dibandingkan impuls murni, karena tekanan fluida mulai turun.
    • Segitiga kecepatan sedikit menutup, menandakan kemunculan gaya reaksi.
  • Entalpi:
    • Sebagian kecil entalpi mulai turun di rotor.
    • Kurva entalpi menunjukkan dua tahap penurunan: besar di stator, kecil di rotor.
    • Efisiensi meningkat dibandingkan R = 0 karena energi kinetik lebih termanfaatkan.

c. Kasus R = 0,5 (Turbin Parsons Reaction)

Kondisi ideal di mana setengah penurunan tekanan terjadi di stator dan setengahnya lagi di rotor. Distribusi tekanan yang seimbang menghasilkan efisiensi tinggi, stabilitas aliran yang baik, dan gaya aksial yang tidak terlalu besar.

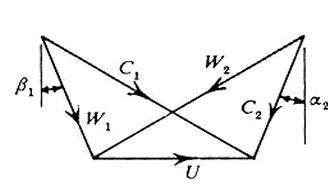

  • Segitiga Kecepatan:
    • Bentuk segitiga inlet dan outlet hampir simetris.
    • Wโ‚‚ lebih pendek dari Wโ‚, menunjukkan adanya penurunan kecepatan relatif akibat ekspansi di rotor.
    • Sudut masuk dan keluar (ฮฒโ‚ dan ฮฒโ‚‚) seimbang, menandakan aliran yang stabil.

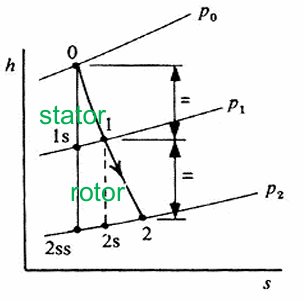

  • Entalpi:
    • Penurunan entalpi di stator dan rotor seimbang.
    • Diagram entalpi menunjukkan dua garis penurunan dengan kemiringan yang sama.
    • Kondisi ini menghasilkan efisiensi dan stabilitas aliran maksimum.

d. Kasus 0,5 < R < 1 (Dominasi Reaksi)

Sebagian besar ekspansi terjadi di rotor. Fluida mengalami penurunan tekanan signifikan saat melewati sudu bergerak, menimbulkan gaya reaksi besar. Efisiensi masih bisa tinggi, tetapi gaya aksial meningkat, sehingga memerlukan bantalan kuat dan sistem pendingin yang baik.

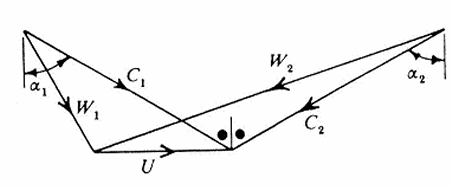

  • Segitiga Kecepatan:
    • Wโ‚‚ jauh lebih pendek dari Wโ‚, menandakan penurunan energi yang besar di rotor.
    • Sudut keluar ฮฒโ‚‚ semakin besar; aliran keluar cenderung menyebar.
    • Jika tidak dirancang tepat, aliran bisa terpisah (flow separation) di trailing edge sudu.
  • Entalpi:
    • Penurunan entalpi di rotor menjadi lebih besar dibanding stator.
    • Kurva entalpi menunjukkan kemiringan tajam di bagian rotor.
    • Jika tekanan turun terlalu cepat, muncul risiko penurunan efisiensi akibat gesekan dan heat loss.

e. Kasus R = 1 (Turbin Reaksi Murni)

Semua ekspansi fluida terjadi di rotor. Tekanan di seluruh rotor jauh lebih rendah dibandingkan inlet, menghasilkan gaya reaksi maksimum.

  • Segitiga Kecepatan:
    • Panjang Wโ‚‚ sangat kecil karena sebagian besar energi sudah dikonversi di rotor.
    • Sudut keluar ฮฒโ‚‚ menjadi sangat besar, menyebabkan aliran keluar turbulen.
    • Segitiga kecepatan sangat sempit, menandakan perubahan energi besar di rotor dan kecil di stator.
  • Entalpi:
    • Seluruh penurunan entalpi terjadi di rotor (ฮ”h_stator โ‰ˆ 0).
    • Diagram entalpi menunjukkan satu garis turun tajam hanya di rotor.
    • Kerugian gesekan tinggi dan gaya aksial besar menyebabkan efisiensi justru menurun.

f. Kasus R > 1 (Over-Reaction Stage)

Nilai R > 1 berarti penurunan tekanan di rotor lebih besar daripada total ideal stage. Hal ini biasanya disebabkan oleh distorsi aliran atau ekspansi berlebih (over-expansion) akibat kondisi off-design.

  • Segitiga Kecepatan:
    • Bentuk segitiga menjadi tidak proporsional.
    • Arah keluar fluida (Cโ‚‚) dapat berbalik atau terlalu melebar, menandakan kehilangan energi (shock losses).
    • Sudut ฮฒโ‚‚ sangat besar, dan panjang Wโ‚‚ sangat pendek atau bahkan negatif arahannya.

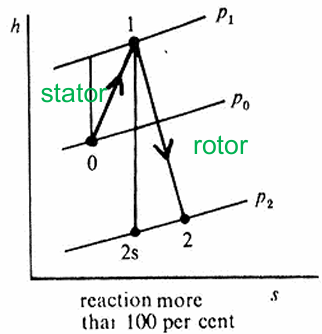

  • Entalpi:
    • Terjadi penurunan entalpi berlebih di rotor, melebihi batas termodinamika yang diizinkan.
    • Diagram entalpi menunjukkan penurunan ekstrem, lalu naik kembali akibat shock atau flow separation.
    • Efisiensi anjlok dan gaya aksial meningkat tajam.

Konsekuensi Fisik:

  • Pada turbin gas โ†’ muncul shock losses karena sebagian aliran menjadi supersonik lokal.
  • Pada turbin uap โ†’ terjadi flow separation dan getaran tinggi.
  • Tekanan outlet rotor terlalu rendah, menyebabkan beban aksial berlebih.

g. Kasus R < 0 (Negative Reaction / Inverse Reaction)

Kasus ini jarang terjadi dan menandakan peningkatan tekanan di rotor, bukan penurunan. Fluida keluar dari rotor dengan tekanan lebih tinggi daripada masukannya โ€” artinya rotor menyerap energi dari aliran.

  • Segitiga Kecepatan:
    • Wโ‚‚ justru lebih panjang dari Wโ‚, menandakan percepatan aliran di dalam rotor.
    • Vektor Cโ‚‚ bisa mengarah berlawanan, menunjukkan energi fluida diserap oleh rotor.
    • Segitiga kecepatan tampak โ€œterbalik,โ€ menandakan kerja negatif.

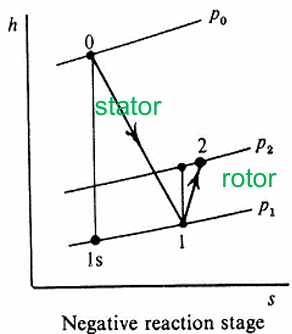

  • Entalpi:
    • Nilai entalpi di rotor meningkat, bukan menurun.
    • Diagram entalpi memperlihatkan garis naik โ€” tanda energi diserap, bukan dilepas.
  • Dampak Fisik:
    • Rotor berperilaku seperti kompresor mikro.
    • Terjadi stall, getaran berat, bahkan kehilangan daya (turbine power < 0).
    • Umumnya akibat desain sudu salah atau operasi jauh dari titik optimum.
