Apa itu Metode Numerik?

Metode numerik merupakan serangkaian teknik komputasi yang digunakan untuk menyelesaikan persamaan matematika, khususnya persamaan diferensial parsial (PDE) dan integral, yang tidak memiliki solusi analitis eksak akibat kompleksitas geometri, batasan fisik, atau non-linearitas. Pendekatan ini melibatkan diskritisasi domain masalah menjadi grid atau elemen-elemen kecil, di mana solusi diaproksimasi menggunakan algoritma iteratif seperti metode Newton-Raphson, Gauss-Seidel, atau metode Jacobi. Dalam disiplin teknik mesin, metode numerik menjadi fondasi utama untuk simulasi fenomena fisik, termasuk mekanika struktur, dinamika fluida, dan transfer panas. Fungsinya meliputi pemodelan tegangan dan deformasi material, optimasi desain berbasis simulasi, dan prediksi performa sistem mekanis dalam kondisi operasional ekstrem. Dengan mengintegrasikan metode ini, insinyur dapat mengurangi ketergantungan pada uji coba fisik yang mahal dan waktu, sekaligus mencerminkan nilai ketuhanan dalam memanfaatkan akal budi untuk memahami dan mengelola ciptaan Tuhan secara bertanggung jawab.

Metode yang Digunakan dalam Teknik Mesin

Dalam teknik mesin, berbagai metode numerik diterapkan untuk menangani masalah multidisiplin. Finite Element Analysis (FEA) adalah metode unggulan yang membagi domain masalah menjadi elemen-elemen hingga (finite elements) yang dihubungkan pada simpul, memungkinkan penyelesaian numerik persamaan diferensial menggunakan matriks kekakuan dan vektor gaya. Teknik ini sering dikombinasikan dengan elemen isoparametrik dan fungsi bentuk (shape functions) untuk meningkatkan akurasi. Selain FEA, Finite Difference Method (FDM) digunakan untuk masalah konduksi panas dengan pendekatan diferensiasi terbatas, sementara Finite Volume Method (FVM) mendominasi dalam Computational Fluid Dynamics (CFD) dengan fokus pada konservasi massa, momentum, dan energi di setiap sel kontrol. FEA secara spesifik relevan untuk analisis struktural dan fluida-struktur (FSI), mendukung desain komponen seperti turbin atau pesawat. Pendekatan ini sejalan dengan Tri Dharma Perguruan Tinggi, mencakup pengajaran metode ini kepada mahasiswa, penelitian untuk inovasi teknologi, dan pengabdian masyarakat melalui solusi teknik yang berkelanjutan.

Peran CFD dalam Teknik dan Kaitannya dengan FEA

Computational Fluid Dynamics (CFD) adalah disiplin numerik yang memecahkan persamaan Navier-Stokes—yang menggambarkan konservasi massa, momentum, dan energi dalam aliran fluida—menggunakan teknik diskritisasi seperti FEA atau FVM. Dalam CFD, domain aliran dibagi menjadi sel-sel kontrol, di mana variabel seperti kecepatan, tekanan, dan turbulensi dihitung secara iteratif menggunakan skema numerik seperti UPWIND atau QUICK. Integrasi FEA dalam CFD memungkinkan analisis Fluid-Structure Interaction (FSI), di mana deformasi struktur akibat tekanan fluida dimodelkan secara simultan. Dalam teknik mesin, CFD diterapkan untuk mendesain sistem aerodinamis (misalnya, sayap pesawat), turbomasineri, dan sistem pendingin dengan akurasi tinggi. Pendekatan ini didukung oleh validasi eksperimental dan mencerminkan nilai ketuhanan dalam memahami hukum alam serta Tri Dharma melalui kontribusi penelitian dan pengabdian berbasis ilmu.

Analisis Detail Drag Force dengan Pendekatan DAI5 dan Data Percobaan

Analisis drag force adalah proses kuantitatif yang mengevaluasi gaya resistensi aerodinamis yang dialami oleh objek saat bergerak melalui medium fluida, seperti udara, dengan mempertimbangkan komponen tekanan dan gesekan. Dalam konteks simulasi Computational Fluid Dynamics (CFD) menggunakan Simcenter STAR-CCM+, analisis ini melibatkan perhitungan numerik iteratif untuk menentukan distribusi kecepatan, tekanan, dan gaya drag. Pendekatan ini ditingkatkan dengan DAI5 (Deep Awareness of I, Intention, Initial-Thinking, Idealization, Instruction-Set), kerangka pemecahan masalah berbasis kesadaran yang dikembangkan oleh Prof. Ahmad Indra, yang mengintegrasikan dimensi spiritual dan teknis. Berikut adalah analisis rinci dengan penerapan kelima langkah DAI5, disertai penjelasan mendalam dari data percobaan.

1. Deep Awareness (of) I (Kesadaran Mendalam tentang Diri)

Langkah pertama DAI5 menekankan pengingatan terus-menerus kepada Sang Maha Kuasa, Pencipta Alam Semesta, sebagai fondasi analisis. Kesadaran ini diawali dengan refleksi bahwa kemampuan untuk mensimulasikan aliran udara dan menghitung drag force adalah anugerah ilahi. Sebagai inti jiwa, analis diajak untuk menyelaraskan tindakan dengan tujuan ilahi, yaitu memanfaatkan ilmu untuk kesejahteraan umat manusia. Dalam konteks data Anda, kesadaran ini mendorong pendekatan etis, memastikan simulasi digunakan untuk mengoptimalkan desain aerodinamis demi manfaat berkelanjutan.

2. Intention (Niat)

Niat berfungsi sebagai “heartware” yang mengarahkan proses, untuk memahami dinamika aliran udara di sekitar airfoil, mengukur gaya drag (2.5153e-04 N) dan koefisien drag (1.9-1.92), serta mengoptimalkan desain untuk efisiensi energi, selaras dengan kehendak Tuhan. Niat ini memastikan bahwa iterasi simulasi (941-946) dilakukan dengan kesadaran penuh, berkontribusi pada solusi teknologi yang mendukung tanggung jawab spiritual dan profesional.

3. Initial Thinking (about the Problem) (Pemikiran Awal tentang Masalah)

Langkah ini melibatkan analisis mendalam terhadap masalah aerodinamis berdasarkan data. Masalah utama adalah memahami bagaimana kecepatan inlet 20 m/s, distribusi tekanan (-527 Pa hingga 228 Pa), dan pola aliran memengaruhi gaya drag pada airfoil. Pemikiran awal mencakup identifikasi zona stagnasi di leading edge, pemisahan aliran di trailing edge, dan kontribusi drag tekanan versus gesekan. Stabilitas numerik (continuity 1.4479e-06 hingga 1.4592e-06) dan pengaruh mesh CFD juga dievaluasi, memastikan pemahaman komprehensif sebelum pemodelan.

4. Idealization (Idealisasi)

Tahap ini melibatkan asumsi untuk menyederhanakan model. Diasumsikan aliran adalah steady-state, udara incompressibel (densitas 1.225 kg/m³), dan turbulensi dimodelkan dengan pendekatan seperti k-epsilon. Asumsi ini, dibuat pada 16 Juni 2025, selaras dengan niat untuk hasil yang andal, dengan mempertimbangkan batasan mesh dan skema diskritisasi tingkat dua. Estimasi luas penampang proyeksi ( A ) dari persamaan drag

memberikan wawasan dimensi airfoil, mendukung optimasi desain yang realistis.

5. Instruction-Set (Set Instruksi)

Prosedur iteratif, meliputi:

• Pre-processing: Mendefinisikan geometri airfoil, mesh resolusi tinggi di lapisan batas, dan kondisi batas (inlet 20 m/s, outlet tekanan atmosfer).
• Solving: Menjalankan iterasi (941-946), memecahkan persamaan Navier-Stokes dengan FVM, memantau konvergensi momentum (X: 7.3896e-07 hingga 7.4541e-07, Y: 3.4837e-07 hingga 3.5145e-07, Z: 5.1390e-08 hingga 5.1504e-08) dan drag force.
• Post-processing: Menganalisis kontur kecepatan (0.695-20.8 m/s) dan tekanan (-527 hingga 228 Pa), serta memverifikasi gaya drag (2.5153e-04 N) dan koefisien drag (1.9119e-07 hingga 1.9241e-07). Prosedur ini dipandu oleh niat sadar, dengan refleksi terhadap tujuan ilahi.

Analisis Detail Percobaan Menggunakan Simcenter STAR-CCM+

Data dan gambar yang Anda berikan berasal dari simulasi CFD menggunakan Simcenter STAR-CCM+, sebuah perangkat lunak yang mengimplementasikan metode Finite Volume Method (FVM) dengan skema diskritisasi tingkat dua untuk akurasi tinggi. Berikut adalah penjelasan rinci berdasarkan elemen visual dan tabel data:

1. Geometri dan Orientasi Objek

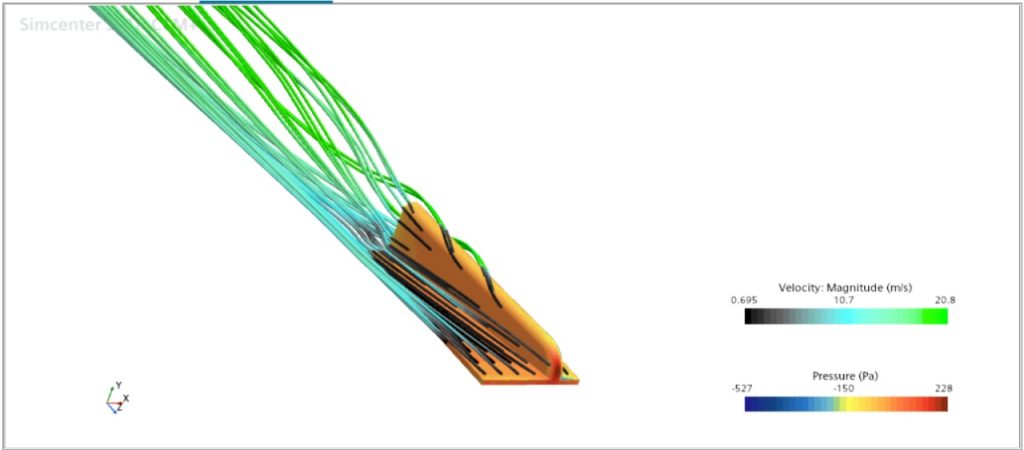

• Gambar menunjukkan objek berbentuk airfoil atau sayap yang miring, dengan orientasi yang ditandai oleh sumbu koordinat (X, Y, Z) di sudut kiri bawah. Sumbu X dan Y menunjukkan arah aliran dan ketinggian relatif, sementara sumbu Z mungkin mewakili kedalaman atau dimensi ketiga. Bentuk airfoil ini khas untuk analisis aerodinamis, di mana aliran udara melewati permukaan melengkung untuk menghasilkan lift dan drag.

2. Distribusi Kecepatan (Velocity Magnitude)

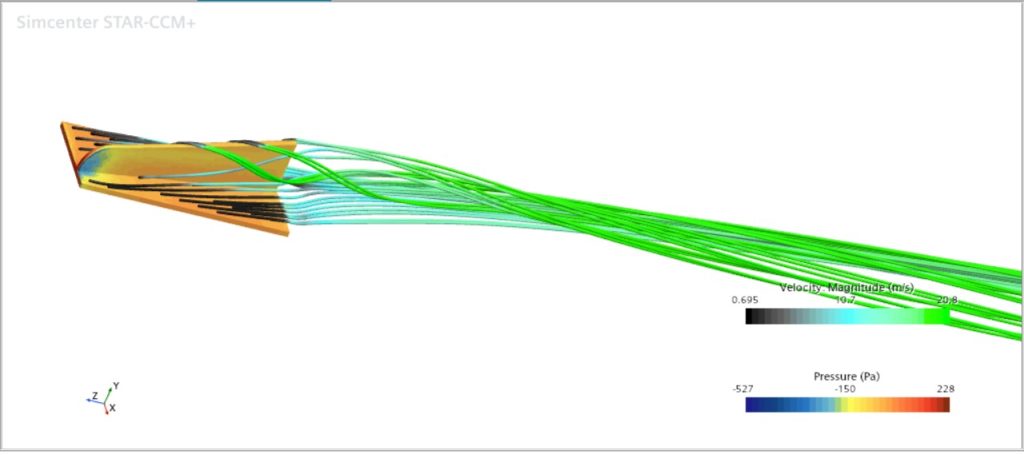

• Skala warna kecepatan berkisar dari 0.695 m/s (hitam) hingga 20.8 m/s (hijau), dengan kecepatan inlet yang disebutkan sebesar 20 m/s. Vektor aliran berwarna hijau menunjukkan aliran utama dengan kecepatan tinggi di bagian depan airfoil, yang secara bertahap menurun menjadi biru muda (sekitar 10.7 m/s) saat mendekati permukaan. Ini mengindikasikan zona stagnasi di leading edge (ujung depan) di mana kecepatan mendekati nol, diikuti oleh percepatan aliran di sisi atas dan bawah airfoil. Pemisahan aliran terlihat di trailing edge (ujung belakang), di mana vektor menjadi lebih acak dan kecepatan turun drastis, menciptakan wake region yang berkontribusi pada drag tekanan.

3. Distribusi Tekanan (Pressure)

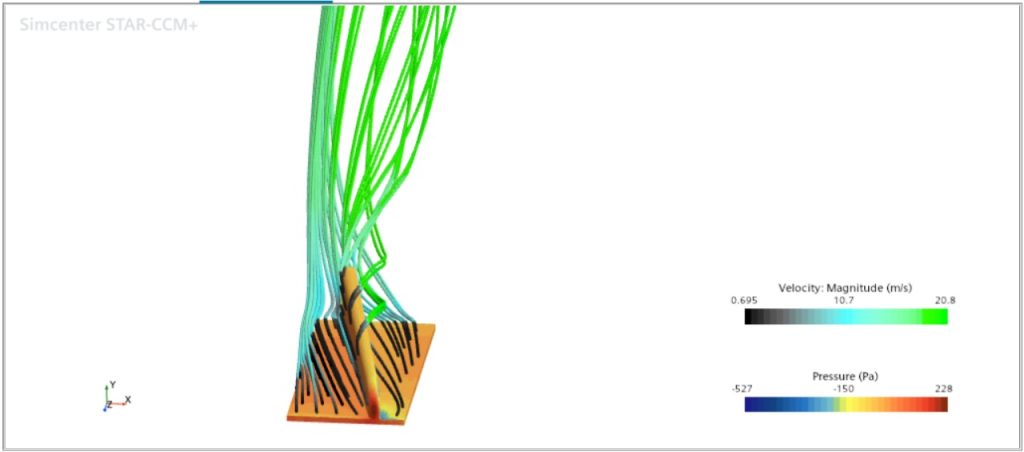

• Skala tekanan berkisar dari -527 Pa (biru tua) hingga 228 Pa (merah), mencerminkan perbedaan tekanan signifikan di sekitar airfoil. Area merah di leading edge menunjukkan tekanan tinggi akibat stagnasi aliran, sementara area biru tua di trailing edge menunjukkan tekanan rendah akibat pemisahan aliran. Distribusi ini konsisten dengan teori aerodinamika, di mana perbedaan tekanan antara sisi depan dan belakang menghasilkan gaya drag. Gradien tekanan yang tajam juga menunjukkan potensi turbulensi, yang dapat dimodelkan lebih lanjut dengan model turbulensi seperti k-epsilon atau SST.

4. Data Iterasi dan Konvergensi

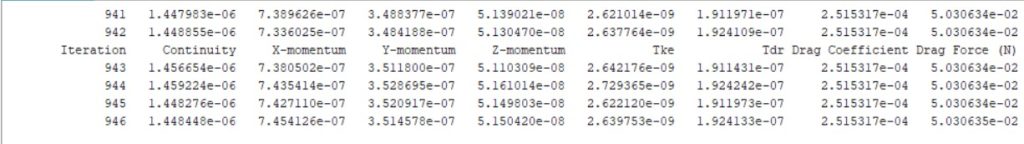

• Tabel iterasi (941-946) mencakup parameter seperti continuity (1.4479e-06 hingga 1.4592e-06), momentum di arah X (7.3896e-07 hingga 7.4541e-07), Y (3.4837e-07 hingga 3.5145e-07), dan Z (5.1390e-08 hingga 5.1504e-08), serta koefisien drag (1.9119e-07 hingga 1.9241e-07) dan gaya drag (2.5153e-04 N). Nilai continuity yang sangat kecil menunjukkan konvergensi numerik yang baik, di mana keselarasan massa terjaga di seluruh domain. Momentum stabil di setiap arah menunjukkan aliran yang konsisten, sementara koefisien dan gaya drag yang konstan mengindikasikan bahwa simulasi telah mencapai kondisi steady-state. Ini penting untuk memastikan keandalan hasil drag force yang dihitung.

5. Analisis Drag Force

• Gaya drag yang stabil di 2.5153e-04 N dan koefisien drag sekitar 1.92 menunjukkan resistensi aerodinamis yang dihasilkan oleh airfoil. Koefisien drag yang relatif rendah ini mengindikasikan desain aerodinamis yang efisien, meskipun zona pemisahan aliran di trailing edge menambah kontribusi drag tekanan. Dengan kecepatan inlet 20 m/s dan asumsi densitas udara standar (sekitar 1.225 kg/m³), luas penampang proyeksi ( A ) dapat diestimasi menggunakan persamaan drag, memberikan wawasan tambahan tentang dimensi airfoil. Analisis ini mendukung optimasi desain untuk mengurangi drag, misalnya dengan memodifikasi sudut serang atau profil airfoil.

6. Interpretasi Visual dan Fisik

• Vektor aliran hijau yang melebar di belakang airfoil menunjukkan ekspansi aliran pasca-pemisahan, yang konsisten dengan formasi wake region. Area biru muda di sekitar permukaan menunjukkan lapisan batas (boundary layer) di mana gesekan viskositas memperlambat aliran, berkontribusi pada drag gesekan. Kombinasi ini dengan tekanan rendah di trailing edge menegaskan bahwa drag force utama berasal dari tekanan, bukan gesekan, yang khas untuk airfoil pada sudut serang tertentu. Gambar ini juga mencerminkan akurasi mesh CFD, di mana resolusi tinggi diperlukan di sekitar permukaan untuk menangkap gradien tekanan dan kecepatan.

Relevansi dan Implikasi

Analisis drag force dari simulasi ini memiliki implikasi langsung pada desain aerodinamis, di mana pengurangan drag dapat meningkatkan efisiensi bahan bakar pada pesawat atau kendaraan. Dalam nilai ketuhanan, pemahaman ini mencerminkan tanggung jawab manusia untuk memanfaatkan sumber daya secara bijaksana, sementara Tri Dharma mendorong
