Assalmualaikum Wr. Wb.

Perkenalkan saya Nabil Ahza Bustami dengan NPM 2306265943. Pada kali ini izinkan saya untuk menyampaikan sedikit mengenai apa yang telah saya pelajari dalam proses analisis simulasi Vortex Generator dengan menggunakan software Siemens Star CCM+, simulasi ini dilakukan untuk mengevaluasi distribusi kecepatan dan tekanan, serta performa solusi numerik.

Dalam penyusunan laporan ini, saya mengadopsi kerangka berpikir DAI5 (Deep Awareness of I 5) sebagai landasan untuk mengeksplorasi tidak hanya aspek teknis, tetapi juga dalam mengembangkan cara berpikir yang terstruktur, reflektif, dan berorientasi pada solusi. Pendekatan ini membimbing proses berpikir secara menyeluruh, dimulai dari kesadaran personal, penetapan tujuan, penyusunan asumsi awal, pemodelan kondisi ideal, hingga perumusan langkah-langkah praktis dalam penyelesaian permasalahan teknik.

1. Deep Awareness of I

Sebagai mahasiswa Teknik Mesin yang mempelajari Metode Numerik dengan simulasi fluida. Saya menyadari bahwa memahami aliran udara secara mendalam bukan sekadar teknis, tapi juga bagian dari keingintahuan saya terhadap bagaimana energi dan efisiensi dapat dikontrol melalui desain. Simulasi ini menjadi jembatan antara pengetahuan teoretis dan kenyataan rekayasa.

2. Intention (Niat Awal atau Tujuan)

Dalam mempraktikkan simulasi ini, saya memiliki tujuan mempelajari Finite Element Method dengan menggunakan Star CCM+ terhadap Vortex Generator. Tujuan utama dari analisis ini adalah :

• Meneliti bagaimana penambahan vortex generator mempengaruhi pola aliran dan distribusi tekanan.
• Menganalisis apakah penggunaan vortex generator mampu menjaga kelengketan aliran dan menurunkan drag secara signifikan.
• Menggunakan metode numerik (FEM via STAR-CCM+) untuk memahami fenomena fisik yang tidak mudah diamati secara eksperimen langsung.

3. Initial Thinking (Pemikiran Awal)

Permasalahkan ini dimodelkan dengan :

• Persamaan Kontinuitas : Menggambarkan konservasi massa dalam aliran fluida, menyatakan bahwa aliran fluida tidak dapat tercipta atau hilang.
• Persamaan Momentum (Navier-Stokes Equation) : Menggambarkan konservasi momentum, yang menunjukkan bagaimana gaya-gaya yang bekerja pada fluida (seperti tekanan, viskositas, dan gaya eksternal) mempengaruhi kecepatan dan arah aliran.
•  Model Turbulensi k-ε: untuk menghitung energi kinetik turbulen (k) dan laju disipasi turbulen (ε), yang menggambarkan fluktuasi aliran yang dihasilkan oleh vortex generator

Persamaan-persamaan ini menjadi fondasi matematis dalam simulasi CFD. Penggunaan model turbulensi k-ε menyederhanakan analisis aliran turbulen yang kompleks, namun tetap menjaga efisiensi komputasi. Pendekatan steady-state juga dipilih agar fokus diarahkan pada distribusi aliran akhir, tanpa memperhitungkan perubahan terhadap waktu.

4. Idealization (Pemodelan dan Penyederhanaan Awal)

Beberapa asumsi yang saya gunakan ialah :

• Aliran dianggap Steady State
• Geometri bersifat simetris
• Viskositas Fluida konstan
• Turbulensi dimodelkan (misalnya dengan k-ε model).

Asumsi-asumsi yang digunakan dirancang untuk menjaga keseimbangan antara efisiensi komputasi dan kesesuaian fisik. Sebagai contoh, aliran steady dipilih karena sistem yang dianalisis tidak menunjukkan perubahan signifikan terhadap waktu. Sementara itu, geometri yang simetris dimanfaatkan untuk mengurangi kebutuhan komputasi dengan hanya memodelkan separuh dari domain aliran.

5. Instruction Set

Langkah-langkah simulasi :

1. Pembentukan Geometri dengan objek aerodinamis sederhana
2. Pembentukan Mesh pada daerah sekitar objek
3. Kondisi Batas :
   • Inlet = 50 m/s
   • Outlet = 1 Pa
   • Wall = No Slip Conditions
4. Penerapan Model Turbulensi: Terapkan model k-ε untuk menangani aliran turbulen di sekitar vortex generator.
5. Simulasi : Menggunakan perangkat lunak Simcenter STAR-CCM+ untuk menghitung distribusi tekanan, kecepatan, dan gaya drag.
6. Post-Processing : Evaluasi hasil simulasi dilakukan untuk menentukan gaya hambat (drag), koefisien drag, serta memetakan distribusi kecepatan dan tekanan di sepanjang permukaan objek.

Berikut akan saya paparkan Analisis Hasil Simulasi

1. Distribusi Kecepatan

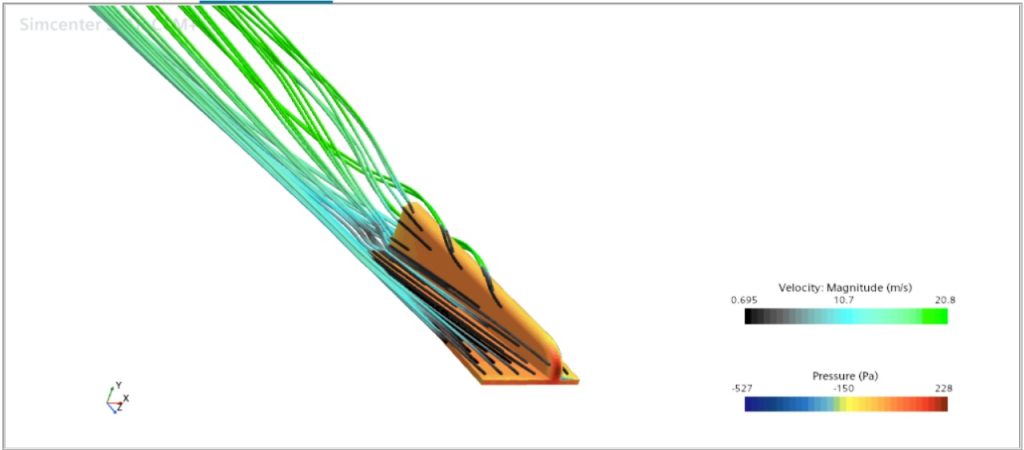

Visualisasi kecepatan menunjukkan peningkatan aliran di atas permukaan vortex generator, dengan nilai mencapai ±20,8 m/s (hijau terang), dan perlambatan di area terhalang geometri biru hingga abu-abu, ±0,7 m/s. Perbedaan ini menunjukkan efek vortex dalam mempercepat aliran di sekitar boundary layer dan mengurangi potensi separation.

2. Distribusi Tekanan

Tekanan tertinggi (+228 Pa) muncul di depan vortex generator akibat stagnasi aliran, sementara tekanan terendah (-527 Pa) terjadi di belakang dan sisi-sisinya karena efek hisap. Distribusi ini mencerminkan interaksi kuat antara geometri dan aliran, yang memengaruhi gaya drag dan distribusi tekanan di permukaan.

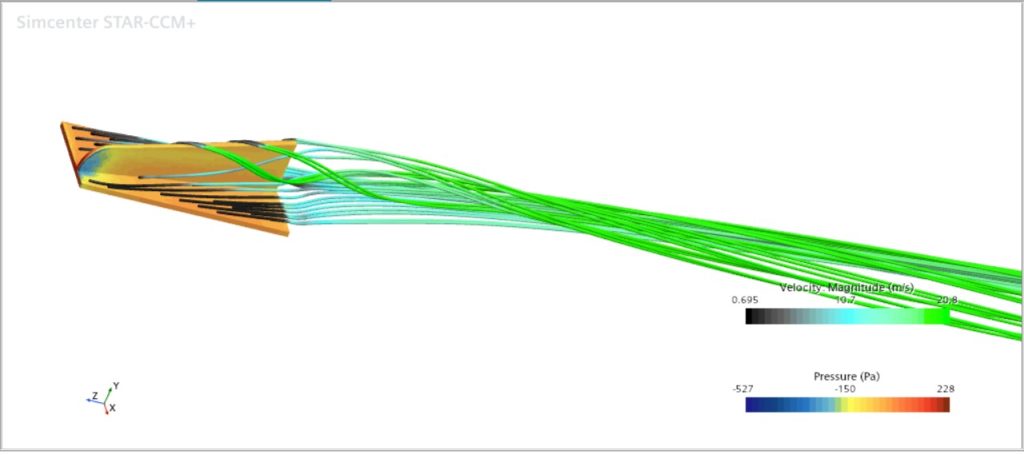

3. Streamline

Pola streamline menunjukkan pembentukan vorteks di sekitar vortex generator. Aliran yang awalnya sejajar terganggu dan membentuk putaran, menandakan peningkatan turbulensi terkontrol. Efek ini membantu memperkuat energi aliran di dekat permukaan dan menjaga aliran tetap melekat lebih lama.

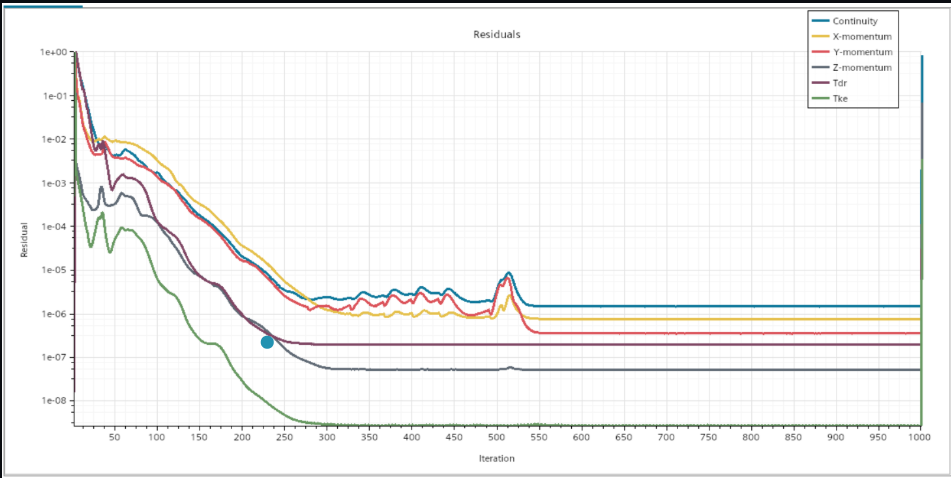

Berikut adalah Grafik Residual vs Iteration yang telah saya Iterasi selama 1000 kali yang dilakukan pada Software Siemens Star CCM+.

Interpretasi Grafik Residual vs Iteration

• Dari grafik terlihat bahwa seluruh residual mengalami penurunan signifikan hingga sekitar iterasi ke-250.
• Semua residual turun drastis dari nilai awal >10⁻¹ ke nilai <10⁻⁶, menunjukkan kestabilan numerik sangat baik.
• Fluktuasi kecil antara iterasi 400–500 kemungkinan berasal dari penyesuaian lokal mesh atau nonlinearitas aliran, namun tidak menyebabkan divergensi.
• Setelah iterasi ke-600, semua parameter menyatu dan mendatar maka sistem telah mencapai steady-state solution.
• Secara keseluruhan, grafik ini menunjukkan bahwa solusi simulasi sudah konvergen

Kesimpulan

Simulasi aliran udara menggunakan metode elemen hingga (Finite Element Method) pada model Vortex Generator berhasil dilakukan dengan bantuan perangkat lunak Siemens Star CCM+. Hasil simulasi menunjukkan distribusi kecepatan dan tekanan yang sesuai secara fisik, serta terbentuknya pola streamline yang menandakan adanya peningkatan pencampuran aliran akibat vorteks yang dihasilkan.

Penerapan model turbulensi k-ε dan pendekatan steady-state terbukti efektif untuk merepresentasikan karakter aliran tanpa beban komputasi berlebih. Nilai residual yang konvergen di bawah ambang batas toleransi menegaskan bahwa solusi simulasi stabil dan valid. Selain itu, pendekatan simetri geometri terbukti efisien dalam mengurangi kebutuhan sumber daya komputasi tanpa mengorbankan akurasi hasil.

Secara keseluruhan, Vortex Generator terbukti mampu memodifikasi struktur aliran, yang berpotensi meningkatkan performa aerodinamika sistem. Studi ini juga menegaskan pentingnya pendekatan numerik dan pemodelan CFD dalam mendukung analisis dan desain rekayasa secara efisien dan mendalam.

Sekian dari saya bila ada kurang mohon dimaafkan. Terimakasih

Wassalamualaikum Wr. Wb.

Referensi

1. Simcenter STAR-CCM+ Documentation, Siemens Digital Industries Software.
2. Zienkiewicz, O. C., & Taylor, R. L. (2005). The Finite Element Method for Fluid Dynamics (6th ed.). Butterworth-Heinemann.
3. Lin, J. C. (2002). Review of research on low-profile vortex generators to control boundary-layer separation. Progress in Aerospace Sciences, 38(4-5), 389–420.
4. Schlichting, H., & Gersten, K. (2016). Boundary-Layer Theory (9th ed.). Springer.
5. White, F. M. (2011). Fluid Mechanics (7th ed.). McGraw-Hill.
