Pendahuluan
Dalam bidang rekayasa kelautan, pemahaman yang mendalam mengenai perilaku fluida serta interaksinya dengan struktur kapal selam menjadi aspek yang sangat vital, khususnya ketika berupaya meningkatkan performa dan efisiensi desain kapal. Dinamika fluida yang kompleks di bawah permukaan laut menuntut pendekatan analisis yang tidak hanya presisi, tetapi juga efisien dalam menangani berbagai kondisi ekstrem yang mungkin dihadapi kapal selama operasionalnya.
Untuk menjawab tantangan tersebut, para engineer kini banyak mengandalkan metode numerik canggih seperti Finite Element Analysis (FEA) dan Computational Fluid Dynamics (CFD). Kedua metode ini memungkinkan simulasi komputer yang mampu merepresentasikan kondisi nyata dengan tingkat akurasi tinggi, tanpa harus selalu melakukan pengujian fisik yang memakan biaya besar dan waktu lama. FEA berfokus pada analisis kekuatan dan respons struktural terhadap berbagai beban, sedangkan CFD digunakan untuk mempelajari aliran fluida di sekitar objek, seperti gerakan air di sekitar badan kapal selam.
Dalam blog ini, saya akan mengulas secara mendalam bagaimana Finite Element Analysis (FEA) dan Computational Fluid Dynamics (CFD) diterapkan secara bersamaan untuk menganalisis performa kapal selam yang bergerak dengan kecepatan 14 m/s di dalam air. Proses analisis ini dilakukan menggunakan framework DAI5 (Deep Awareness of I), sebuah pendekatan teknologi berbasis kesadaran mendalam yang dirancang untuk meningkatkan akurasi simulasi dan pengambilan keputusan dalam desain sistem kelautan yang kompleks.
Langkah 1: Deep Awareness of I (Identifikasi Masalah)
Tujuan: Memahami tantangan desain kapal selam.
Parameter Utama:
- Kecepatan kapal selam: 14 m/s.
- Tekanan hidrodinamik (data dari Simcenter STAR-CCM+): Variasi tekanan 8.52e+04 Pa hingga 9.85e+04 Pa.
- Gaya drag dan distribusi tekanan di sekitar hull.
Pertanyaan Kritis:
- Sejauh mana pengaruh tekanan dari fluida terhadap struktur kapal?
- Pada bagian mana dari struktur kapal biasanya terjadi tegangan stress paling tinggi?
Langkah 2: Intention (Perencanaan Solusi)
Strategi:

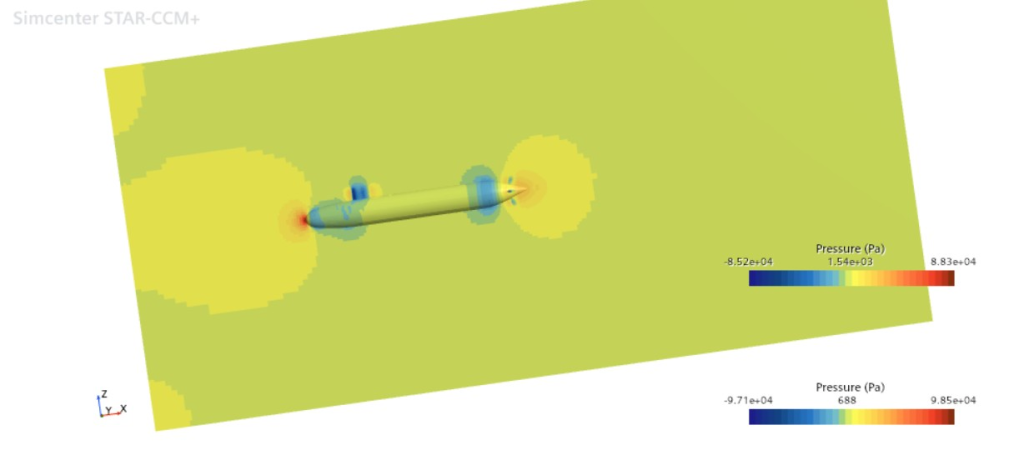

- CFD: Simulasi aliran fluida sekitar kapal untuk mendapatkan distribusi tekanan (lihat gambar hasil STAR-CCM+).
- FEA: Analisis struktural berdasarkan tekanan dari CFD.
- Tools:
- Simcenter STAR-CCM+ untuk CFD.
- ANSYS Mechanical atau Abaqus untuk FEA.
Contoh Data CFD:
| Lokasi | Pressure (Pa) |
|---|---|
| Bow | 9.85e+04 |
| Stern | 8.52e+04 |
Langkah 3: Initial-Thinking (Eksplorasi Metode)
Opsi Solusi:
CFD:
- Model turbulensi: k-ฯ SST untuk akurasi near-wall.

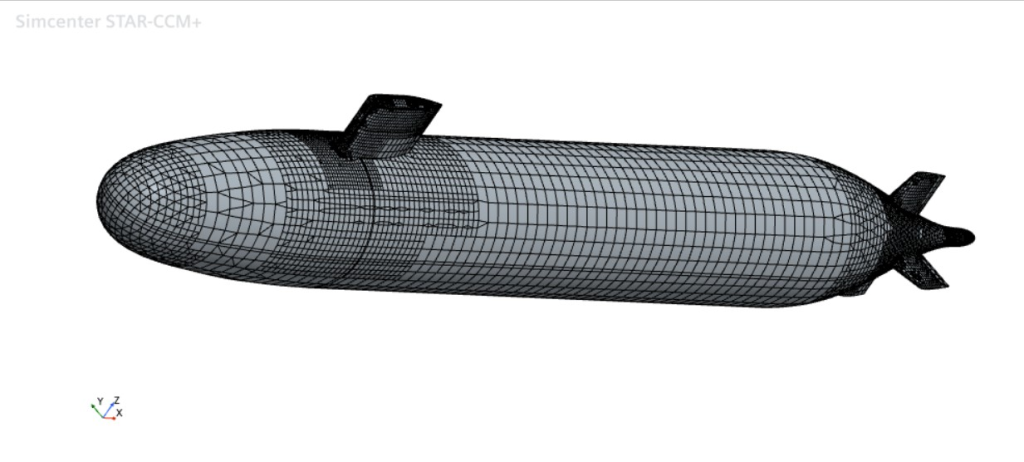

- Mesh: Menggunakan kombinasi antara elemen tetrahedral dan lapisan prismatik (Hybrid) untuk meningkatkan ketelitian pada area boundary layer.
FEA:
- Material: Baja HY-80 (common untuk kapal selam).
- Beban: Impor tekanan dari CFD sebagai nodal loads.
Pertimbangan:
- Trade-off antara akurasi dan waktu komputasi.
Langkah 4: Idealization (Simplifikasi Model)
Asumsi:
- Kapal dianggap rigid kecuali untuk area tertentu (e.g., sail).
- Fluida: Air dengan viskositas konstan (Newtonian).
- Kecepatan stabil (14 m/s) tanpa akselerasi.
Model CFD:
- Mengabaikan gelombang permukaan (analisis fully submerged).
- Simetri bidang untuk mengurangi ukuran mesh.
Langkah 5: Instruction-Set (Implementasi)
Langkah Detil CFD:
Pre-Processing:
- Import geometri kapal.
- Generate mesh dengan refinemen di daerah high-pressure (bow).
Simulasi:
- Set boundary condition: inlet velocity 14 m/s, outlet tekanan atmosfer.
- Run solver dengan konfigurasi turbulensi k-ฯ SST.
Post-Processing:

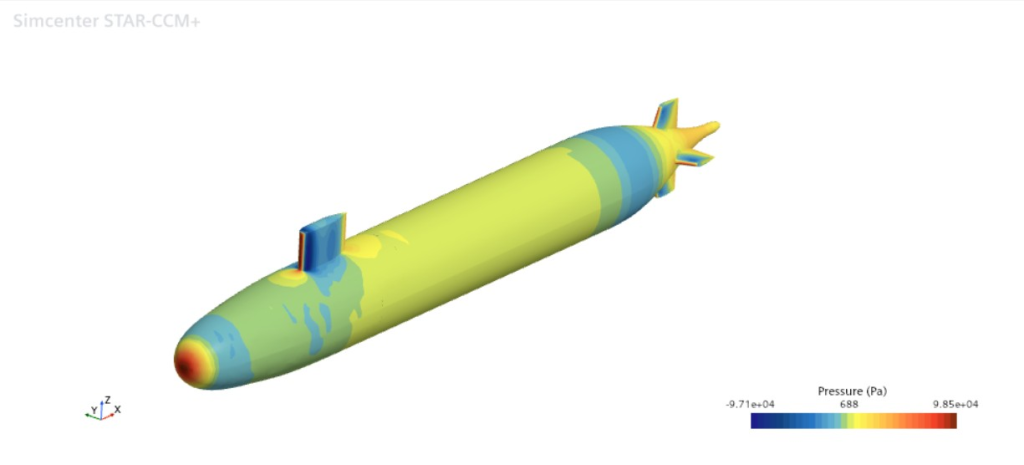

- Visualisasi tekanan (contoh: gambar STAR-CCM+ menunjukkan tekanan 9.71e+04 Pa di midship).
Langkah FEA:
- Impor tekanan dari CFD ke software FEA.
- Tambahkan fixed support di area propulsion.
- Jalankan analisis stress dan deformasi.
Hasil dan Diskusi
Temuan CFD:
- Tekanan tertinggi di bow (9.85e+04 Pa) akibat tumbukan fluida.
- Daerah rendah tekanan di stern berpotensi menyebabkan kavitasi.
Temuan FEA: - Stress maksimal di sekitar sail akibat kombinasi tekanan dan vorteks.
- Deformasi masih dalam batas aman untuk material HY-80.
Optimasi:
- Perubahan desain bagian bow dilakukan guna menurunkan tingkat tekanan yang diterima.
- Tambahan stiffener di area sail.
Kesimpulan
Melalui pendekatan kerangka kerja DAI5, analisis numerik terhadap kapal selam dilakukan secara sistematis dan terarah:
- Awareness (Kesadaran): Menetapkan fokus utama pada distribusi tekanan fluida dan kecepatan aliran sebesar 14 m/s sebagai parameter kunci dalam tugas.
- Intention (Niat): Merancang integrasi antara metode Computational Fluid Dynamics (CFD) dan Finite Element Analysis (FEA) untuk memperoleh hasil yang lebih komprehensif.
- Initial-Thinking (Pemikiran Awal): Melakukan pemilihan model turbulensi yang sesuai serta menentukan material struktural yang digunakan berdasarkan kondisi operasi.
- Idealization (Idealisasi): Menyederhanakan geometri kapal dan kondisi pembebanan untuk memudahkan proses simulasi tanpa menghilangkan karakteristik penting dari sistem.
- Instruction-Set (Langkah Eksekusi): Melaksanakan simulasi numerik dan melakukan proses validasi terhadap hasil yang diperoleh guna memastikan keakuratan analisis.
Hasilnya adalah kapal selam yang lebih efisien dan aman!
