Metode Numerik – 01

Assalamualaikum Wr. Wb.

Di era digital ini, memahami dan juga menguasai software-software simulasi seperti CCM+ bukan lagi sekedar mempelajari teknis penggunaannya saja, tetapi juga tentang bagaimana kita menyadari, memahami, dan mengarahkan pikiran kita untuk mempelajari dan menyimulasi secara efektif. Pada kesempatan kali ini, saya akan menjelaskan konsep DAI5 sebagai pendekatan reflektif dan strategis untuk pembelajaran metode numerik, khususnya dalam pengoperasian CCM+. Mari kita dalami bagaimana setiap kerangka dari DAI5 dapat diterapkan dalam proses memahami dan mengoperasikan CCM+ untuk menyimulasikan aliran udara dan karakteristik vortex generator:

1. Deep Awareness of I

Langkah awal dalam memahami CCM+ bukanlah langsung membuka software, tetapi mengenali diri sendiri sebagai mahasiswa:

• Apa motivasiku belajar CFD dan CCM+?
• Apa kelemahan dan kekuatanku dalam memahami alur kerja simulasi?

Dengan mengenali kemampuan diri sendiri, kita akan lebih semangat untuk menentukan strategi belajar yang sesuai. Berdasarkan pengalaman saya sendiri, saya sadar bahwa saya sering melewatkan detail-detail kecil, maka dari itu saya harus lebih berhati-hati dalam konteks ini menetapkan boundary conditions atau memilih model turbulensi.

2. Intention

Tanpa niat yang jelas, penggunaan CCM+ bisa menjadi pengalaman yang “buta”. Tujuan ini akan mengarahkan kita untuk memilih konfigurasi simulasi. Apakah kita akan fokus pada profil tekanan? atau distribusi vortisitas? Dengan intention, kita tidak sekedar menjalankan software tetapi juga melakukan simulasi yang bermakna.

3. Initial Thinking

Sebelum saya memulai apapun dalam software ini, saya akan merumuskan pemikiran awal yang meliputi:

• Skema aliran apa yang ingin saya capai? Laminar atau turbulen?
• Di mana letak vortex generatornya?
• Parameter geometri apa saja yang penting?

Pemikiran awal ini membuat kita lebih siap saat:

• Membuat mesh: apakah area sekitar vortex generator memerlukan refinemen lokal?
• Apakah menggunakan k-omega SST lebih baik untuk kasus ini?

4. Idealization

Kerangka DAI5 membantu kita untuk melakukan idealisasi, yaitu menyederhanakan geometri dan fenomena fisik menjadi model yang bisa disimulasikan. Kalau dari saya sendiri melihatnya:

• Mengasumsikan simetri aliran
• Mengabaikan efek viskositas kecil

Tanpa idealisasi yang tepat, simulasi akan menjadi terlalu rumit, lambat, atau bahkan tidak konvergen.

5. Instruction Set

5.1. Persiapan Model 3D

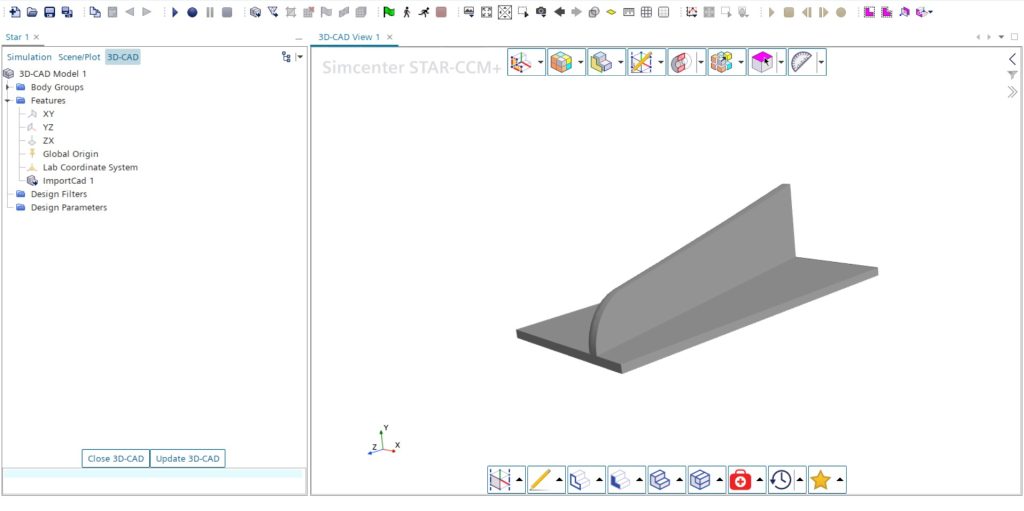

Gambar tersebut menunjukkan display awal Simcenter STAR-CCM+ untuk mempersiapkan model 3D-nya, yaitu vortex generator.

Geometri vortex generator:

• Sudut serang (α) = 15° – 25°
• Aspect ratio = b/c (b = span, c = chord)

5.2. Setting Parameter Simulasi

• Memilih model fisika (aliran turbulen dan persamaan Navier-Stokes)
• Menentukan properti fluida (udara dengan viskositas tertentu)
• Mengatur kondisi batas (kecepatan inlet dan tekanan outlet)

Model turbulen:

∂(ρk)/∂t + ∇·(ρvk) = P – β*ρkω + ∇·[(μ + σkμt)∇k]

∂(ρω)/∂t + ∇·(ρvω) = γP/νt – βρω² + ∇·[(μ + σωμt)∇ω]

k = Energi kinetik turbulen (terkait fluktuasi kecepatan)

ω = Laju disipasi turbulen

P = Produksi turbulen

Hasil kecepatan 0.695 m/s hingga 20.8 m/s dipengaruhi oleh resolusi model turbulen tersebut.

5.3. Running Simulasi dan Analisis Hasil

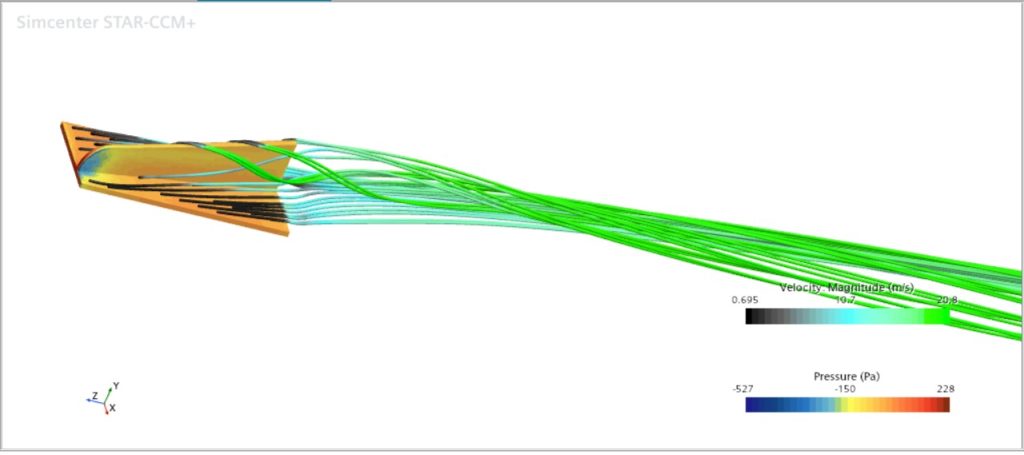

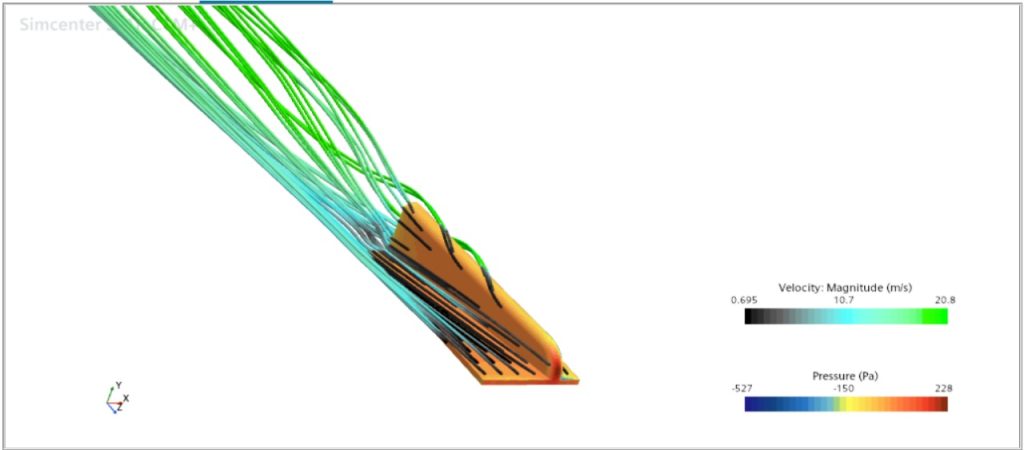

• Distribusi Kecepatan (Velocity Magnitude): terlihat pada gambar yang di atas bagian kanan dan angka 10.7 pada gambar yang di bawah.
• Distribusi Tekanan: ditunjukkan oleh nilai -150 Pa dan 228 Pa.

Perhitungan gaya aerodinamik:

F = 0.5ρv²A·Cd

A = Area referensi

Cd = Koefisien drag (tergantung bentuk vortex generator)

Tekanan -150 Pa berkontribusi pada gaya drag total.

5.4. Post-processing dan Visualisasi

• Menganalisis pola aliran yang terdapat pada downstream vortex generator
• Mengidentifikasi daerah-daerah yang memiliki separasi aliran
• Mengevaluasi performa vortex generator dalam mengontrol aliran

Kesimpulan

Belajar CCM+ bukan hanya sekedar merancang dan menganalisis. DAI5 merupakan kerangka berpikir yang bersifat kognitif dan reflektif, tujuannya apa? agar kita tidak sekedar tahu caranya, tetapi juga paham di dalam hati kita mengapa kita memilih langkah tersebut dan bagaimana setiap langkah diambil. Simulasi vortex generator sangat bergantung pada pemahaman fisika aliran dan interaksi permukaan, DAI5 memungkinkan kita membuat keputusan yang lebih bijak dan efisien, dalam kata lain ‘mempermudah’. Mengoperasikan CCM+ dengan DAI5 bukan tentang simulasi numerik, melainkan juga tentang perjalanan berpikir yang mendalam.
