Pipa heliks (spiral) banyak digunakan pada sistem industri berkinerja tinggi, seperti heat exchanger, reaktor nuklir, hingga kilang minyak dan gas. Geometrinya yang melengkung memberikan efisiensi perpindahan panas yang sangat tinggi dalam ruang yang kompak.
Namun, di balik efisiensi termalnya, geometri heliks menyimpan tantangan mekanis yang kompleks. Ketika mengalirkan fluida bersuhu tinggi atau mengalami fluktuasi suhu ekstrem, pipa akan mengalami tegangan termal yang berpotensi memicu deformasi permanen hingga kegagalan struktural.
1. Pemuaian Termal: Akar Penyebab Tegangan
Secara mendasar, setiap material logam akan memuai saat dipanaskan dan menyusut saat didinginkan. Secara matematis, regangan termal dirumuskan sebagai:
alpha = Koefisien pemuaian termal linier material
Delta T = Perubahan temperatur (T_{akhir} – T_{awal})
Jika pipa dibiarkan memuai secara bebas tanpa hambatan (unconstrained), tidak akan timbul tegangan mekanis. Namun dalam sistem riil, kedua ujung pipa biasanya terikat pada sumbu reaktor atau manifold (constrained). Hambatan inilah yang mengubah potensial pemuaian menjadi tegangan termal internal.
2. Karakteristik unik geometri heliks
Berbeda dengan pipa lurus, pipa heliks memiliki distribusi tegangan yang tidak seragam akibat dua parameter geometris utama:

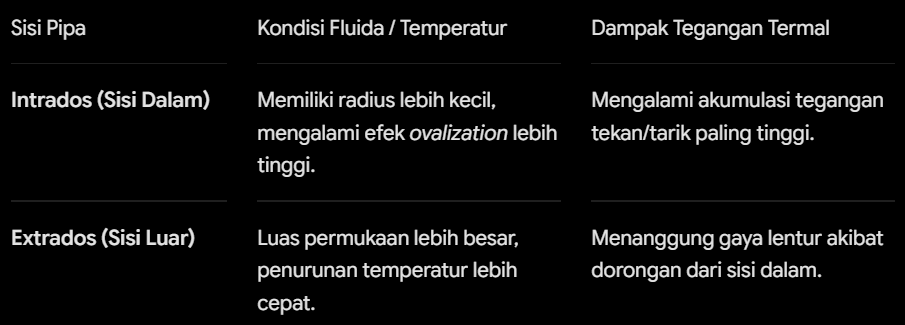

- Kelengkungan (Curvature): Menyebabkan adanya perbedaan panjang lintasan antara sisi dalam (intrados) dan sisi luar (extrados).
- Puntiran (Torsion): Sudut kemiringan (pitch angle) menciptakan efek kombinasi antara beban lentur (bending) dan torsi.
3. Rantai fenomena deformasi mekanis
Proses terjadinya deformasi mekanis akibat temperatur mengikuti tahapan berikut:
- Gradient Temperatur Terbentuk: Fluida panas mengalir di dalam pipa, menciptakan gradien suhu radial (dari dinding dalam ke dinding luar) dan gradien aksial (sepanjang jalur aliran heliks).
- Restriksi Pemuaian: Pipa berusaha memuai ke arah aksial dan radial. Karena terikat di ujung-ujungnya, terjadi akumulasi gaya tekan aksial internal.
- Efek De-ovalization / Cross-Sectional Distortion: Akibat bentuk melengkung, penampang pipa yang semula bulat sempurna mulai memipih (ovalization). Hal ini mengubah momen inersia penampang.
- Deformasi Mekanis (Momen Bending & Torsi): Kombinasi gaya tekan dan deformasi penampang menyebabkan geometri heliks “merekam” atau memanjang secara aksial seperti pegas yang ditarik/ditekan.
- Yielding dan Regangan Plastis: Jika tegangan gabungan (von Mises stress) melampaui batas luluh material , pipa mengalami deformasi plastis permanen atau thermal ratcheting.
