Perkenalkan, saya Muhammad Farhan Farizi (NPM 2406436234), mahasiswa Departemen Teknik Mesin, Universitas Indonesia. Melalui halaman ini, saya memaparkan laporan perancangan dan analisis sistem turbin crossflow guna memenuhi Tugas Besar mata kuliah Sistem Konversi Energi, sekaligus mengulas penerapannya secara praktis dan aplikatif.

A. Judul Proyek

Desain dan Analisis Sistem Turbin Air Crossflow untuk Aplikasi Pembangkit Listrik Tenaga Mikrohidro (PLTMH) Menggunakan Kerangka DAI5

B. Nama Lengkap Penulis

Muhammad Farhan Farizi/2406436234

C. Afiliasi

Departemen Teknik Mesin, Universitas Indonesia

D. Abstrak

Makalah ini menyajikan pendekatan sistematis dalam perancangan dan analisis turbin air jenis crossflow (Michell-Banki) untuk Pembangkit Listrik Tenaga Mikrohidro (PLTMH) menggunakan kerangka kerja DAI5. Metodologi ini mengintegrasikan kesadaran sadar (Deep Awareness), niat yang terarah (Intention), dan prinsip-prinsip teknik yang ketat. Merespons fluktuasi debit air sungai dan keterbatasan fasilitas manufaktur lokal, turbin crossflow dipilih karena menawarkan kesederhanaan bentuk, efisiensi yang stabil pada kondisi part-load, dan karakteristik self-cleaning. Analisis difokuskan pada optimasi transfer energi fluida menggunakan komputasi segitiga kecepatan melalui MATLAB. Studi kasus ini menyoroti penerapan kerangka DAI5 untuk merancang teknologi konversi energi yang presisi, andal, secara komputasional efisien, dan mampu memastikan keberlanjutan energi bersih di lingkungan nyata.

E. Deklarasi Penulis

1. Deep Awareness (of) I Menyadari sepenuhnya peran sadar perancang dalam menyelaraskan keputusan teknis dengan ingatan kepada Tuhan Yang Maha Esa, Sang Pencipta hukum-hukum fisika dan mekanika fluida. Terdapat kesadaran bahwa solusi keteknikan yang unggul tidak harus rumit, melainkan harus efisien, presisi, dan selaras dengan tatanan alam. Tanggung jawab etis serta komitmen ditekankan untuk menghadirkan desain sistem mekanikal yang aman, tidak merusak ekosistem sungai, dan memberikan manfaat sosial yang berkelanjutan bagi masyarakat.

2. Niat Kegiatan Proyek Berniat untuk merancang, menganalisis, dan mengoptimalkan sistem turbin crossflow yang efisien dan tangguh guna memenuhi kebutuhan riil akan akses energi terbarukan melalui PLTMH. Proyek ini didasari niat untuk menghadirkan teknologi energi yang demokratis dapat difabrikasi secara lokal sambil secara ketat mematuhi prinsip keberlanjutan lingkungan. Pendekatan analitik yang dipilih sengaja difokuskan pada kesederhanaan dan keanggunan (simplicity and elegance) komputasi agar proses perancangan lebih efisien dan tepat sasaran.

F. Pendahuluan

1. Konteks dan Latar Belakang Masalah

Pemanfaatan potensi hidraulik skala mikro (PLTMH) merupakan pilar penting dalam mewujudkan kemandirian energi di wilayah bergeografi sulit. Untuk rentang tinggi jatuh air (head) menengah ke bawah dengan fluktuasi debit yang dinamis, turbin Crossflow (Michell-Banki) terbukti sebagai teknologi konversi yang paling tangguh. Karakteristik pembeda utama dari turbin ini terletak pada fenomena transfer momentum lintasan ganda (dual-pass): fluida berkecepatan tinggi dari nosel menabrak sudu rotor dari lingkar luar menuju ruang dalam (inner cavity), melintasi poros, dan kembali menumbuk sudu dari arah dalam ke luar.

Kapasitas daya teoretis fluida pada sistem ini diatur oleh persamaan termodinamika dasar Pin=gQH. Namun, tantangan terbesarnya bukan pada ketersediaan daya tersebut, melainkan pada bagaimana mendesain geometri sudu dan lintasan masuk fluida agar kerugian kinetik (kinetic losses) saat tumbukan pertama dapat ditekan semaksimal mungkin.

2. Rumusan Masalah Keteknikan

Alih-alih menggunakan pendekatan konvensional berbasis perkiraan, proyek ini difokuskan pada presisi komputasional. Permasalahan engineering utama yang diselesaikan dalam makalah ini meliputi:

• Optimalisasi parameter operasional putaran mesin (RPM) secara spesifik untuk kondisi head kotor sebesar 10 meter guna meminimalkan hambatan hidrodinamis.
• Pemodelan vektor kecepatan absolut, relatif, dan tangensial (segitiga kecepatan) pada inlet turbin untuk merumuskan geometri sudu yang mencegah separasi aliran.
• Perancangan algoritma komputasi iteratif yang mampu mencari sudut kelengkungan sudu (1) paling presisi secara otomatis.
• Validasi desain analitik secara matematis untuk memastikan konsep yang dihasilkan logis secara fisika dan siap diadopsi ke dalam tahapan manufaktur.

3. Kerangka Pemikiran Awal (Initial Thinking)

a. Analisis Sistemik Konversi Energi (Systematic Problem Analysis)

Proses ekstraksi daya pada turbin Crossflow didefinisikan melalui rantai konversi yang berkesinambungan:

Energi Potensial Statis (Head) Energi Kinetik Translasi (Pancaran Jet Nosel) Momentum Sudut (Angular Momentum) pada Rotor Energi Mekanik Poros.

Efisiensi total sistem sangat bergantung pada kualitas konversi di titik persinggungan antara pancaran jet dan sudu masuk. Kerugian terbesar sering kali terjadi di fase ini akibat tumbukan yang tidak terarah.

b. Dekonstruksi Elemen Kritis (Problem Decomposition)

Untuk mengurai kerumitan dinamika fluida di dalam rotor, analisis dipecah ke dalam batasan-batasan teknis berikut:

• Mendefinisikan input energi absolut (V1) dari nosel pengarah.
• Mengekstraksi vektor kecepatan fluida terhadap keliling rotor yang berputar.
• Mensimulasikan berbagai variasi putaran (RPM) secara algoritmik menggunakan MATLAB guna mencari titik keseimbangan terbaik (best efficiency point).

c. Tinjauan Prinsip Dasar (Fundamental Principles)

Fondasi perancangan desain murni bersandar pada hukum dasar mekanika fluida (First Principles):

• Hukum Kekekalan Energi (Bernoulli): Menjadi basis kalkulasi kecepatan jet aktual yang memancar dari nosel ke arah runner.
• Persamaan Turbin Euler: Mengatur besaran kerja spesifik yang dilakukan oleh fluida terhadap rotor, bergantung sepenuhnya pada komponen vektor kecepatan tangensial di sisi masuk dan keluar.
• Kinematika Vektor: Penerapan trigonometri murni untuk melokalisasi arah aliran fluida (relative velocity) secara 2-Dimensi.

d. Identifikasi Akar Kegagalan (Root Cause Analysis)

Mayoritas kegagalan manufaktur turbin lokal dalam mencapai efisiensi yang layak bersumber dari ketidaksesuaian kinematika (kinematic mismatch). Akar masalahnya adalah fenomena aliran kejut (shock loss) kondisi di mana sudut serang pancaran air absolut (1) dan kecepatan putaran rotor tidak menghasilkan vektor kecepatan relatif (1) yang sejajar dengan kelengkungan sudu. Akibatnya, air membentur material sudu secara sporadis, memicu turbulensi, kelelahan material (fatigue) dini pada poros, dan anjloknya torsi yang dihasilkan.

e. Paradigma Desain Mutakhir (State of the Art)

Dalam praktik modern, optimasi turbin umumnya diselesaikan melalui perangkat lunak simulasi Computational Fluid Dynamics (CFD) yang menuntut spesifikasi hardware tinggi dan waktu komputasi (waktu iterasi) yang sangat panjang. Mengkritisi ketidakefisienan pendekatan tersebut untuk mendesain turbin skala mikro, analisis ini menawarkan metode alternatif yang lebih rasional. Penggunaan algoritma matematis dan analisis trigonometri berbantuan MATLAB berfungsi sebagai solusi komputasional yang elegan (simplicity and elegance). Metode ini memberikan hasil parameter geometri yang akurat dan tervalidasi secara fisika, menjadikannya standar desain awal (preliminary design) yang jauh lebih praktis sebelum melangkah ke proses pabrikasi.

G. Metode & Langkah-langkah Solusi

Pendekatan penyelesaian masalah difokuskan pada optimalisasi transfer energi kinetik fluida ke sudu turbin melalui analisis vektor segitiga kecepatan. Seluruh tahapan dieksekusi secara algoritmik menggunakan perangkat lunak MATLAB.

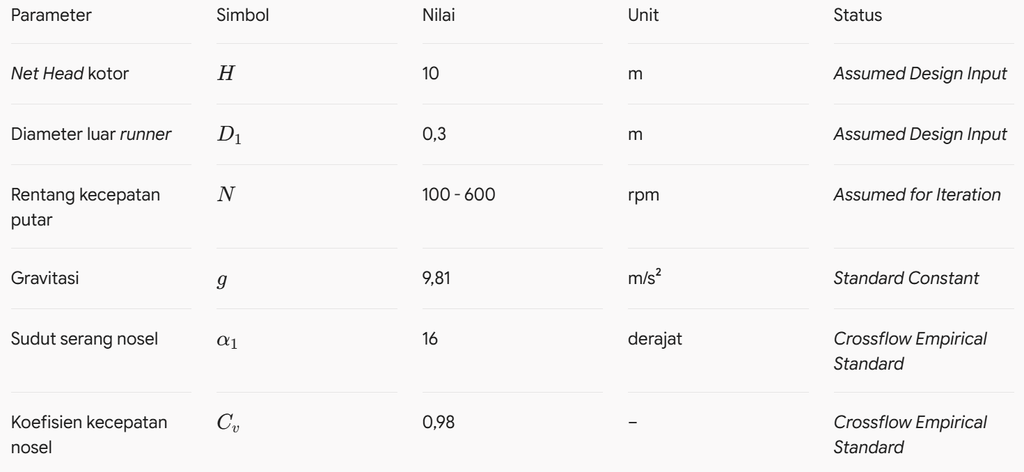

1. Design Input Analisis dibangun berdasarkan parameter lingkungan tipikal aliran mikrohidro dengan mengasumsikan ketersediaan debit konstan.

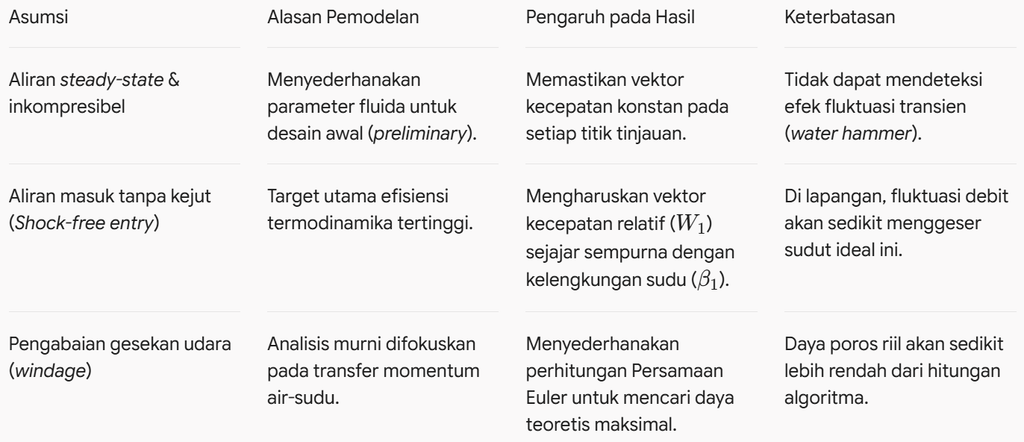

2. Idealization Perumusan matematis komputasional dibangun di atas asumsi-asumsi ideal berikut:

3. Fundamental Equations

Berangkat dari Persamaan Turbin Euler, konversi momentum dirumuskan melalui trigonometri kecepatan pada sisi masuk (inlet):

• Kecepatan Jet Absolut: V1=Cv2gH
• Kecepatan Tangensial Rotor: U1=D1N60
• Kecepatan Relatif Fluida (W1): Diperoleh melalui dekomposisi vektor V1 dan U1 pada sumbu Kartesian (X, Y).
• Sudut Sudu Masuk Aktual: 1=W1yW1x

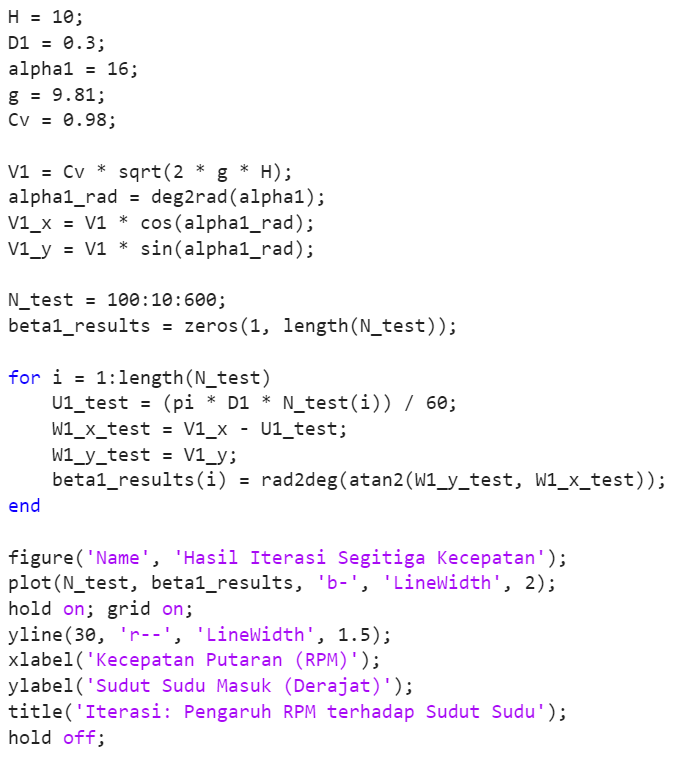

4. Instruction (Set) & Design Iteration

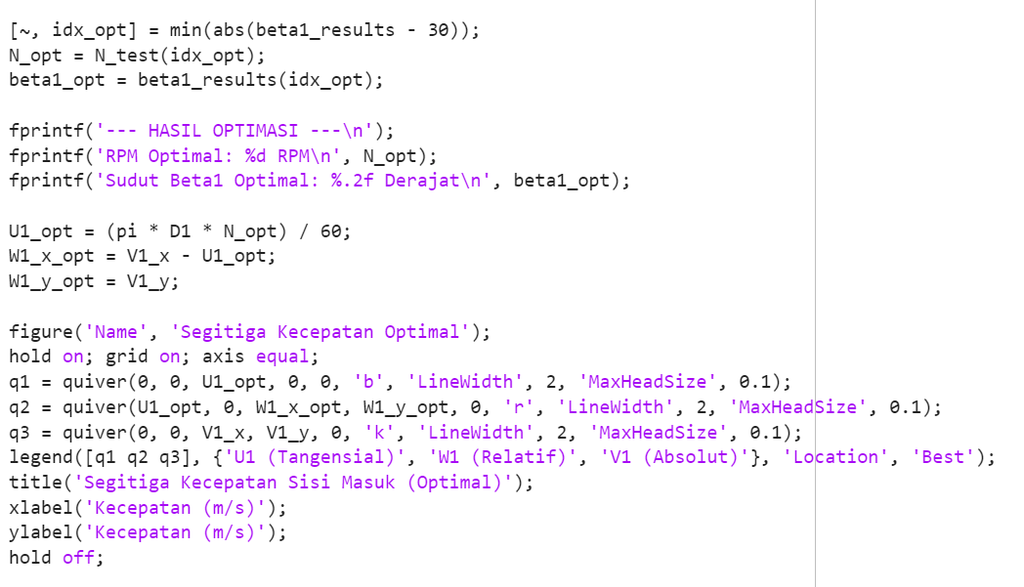

Proses perancangan diotomatisasi menggunakan MATLAB untuk menghindari human error dan mencari titik operasi optimal. Algoritma melakukan looping (iterasi) kecepatan putar dari 100 RPM hingga 600 RPM. Target utama iterasi ini adalah menemukan nilai putaran (N) yang menghasilkan sudut masuk sudu (1) mendekati 30°, sebuah standar literatur untuk menekan separasi aliran.

— HASIL OPTIMASI —

RPM Optimal: 420 RPM

Sudut Beta1 Optimal: 29.83 Derajat

5. Error Checking and Validation Validasi algoritma dilakukan dengan mengecek batasan limit trigonometri. Algoritma mencari selisih terkecil antara hasil perhitungan 1 dengan nilai teoretis 30°. Berdasarkan proses komputasi, iterasi pada 420 RPM menghasilkan sudut 1 sebesar 29,83°. Angka ini tervalidasi secara matematis karena selisih error hanya sebesar 0,17°, memastikan vektor fluida secara fisik terdistribusi dengan sangat mulus di sepanjang kelengkungan sudu rotor.

H. Hasil dan Diskusi

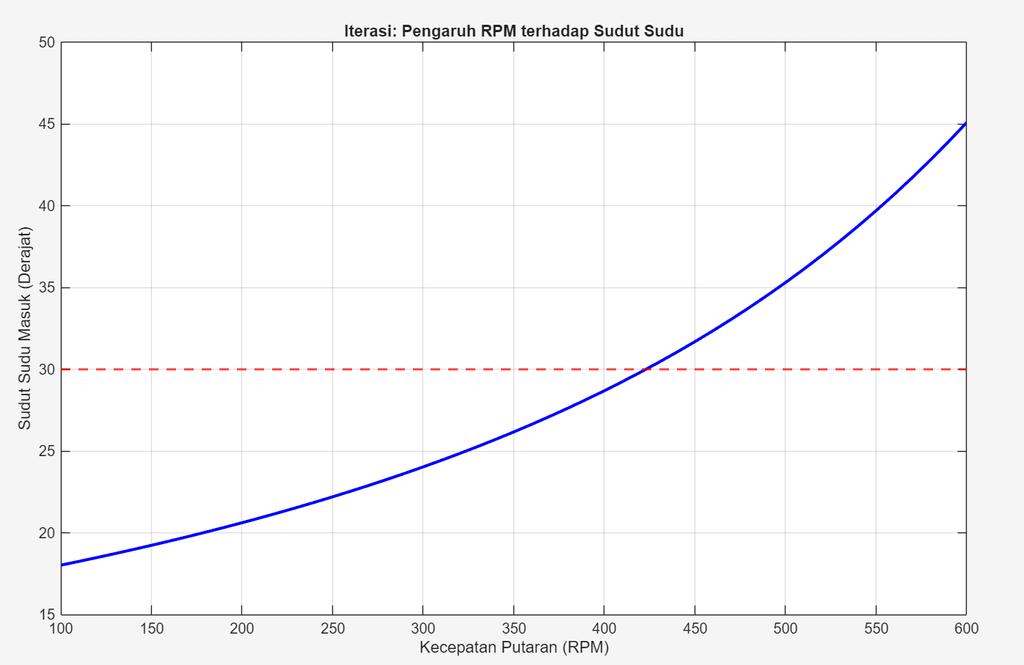

1. Hasil Optimasi Kinematika dan Putaran Mesin

Berdasarkan pendekatan desain iteratif, dimensi runner ditetapkan pada D1=0,3 m dengan pertimbangan ketersediaan material standar fabrikasi bengkel lokal. Dengan head kotor 10 m, eksekusi algoritma MATLAB difokuskan untuk mencari kecepatan putar (RPM) yang mampu menghasilkan sudut masuk fluida (1) sebesar 30° guna mencegah fenomena separasi aliran.

Hasil komputasi menunjukkan bahwa putaran 420 RPM merupakan titik operasi paling optimal. Pada putaran ini, algoritma mencatat sudut relatif 1=29,83 (selisih error hanya 0,17° dari target ideal). Kondisi ini memastikan terjadinya aliran tanpa kejut (shock-free entry), di mana air meluncur mulus mengikuti kelengkungan pelat baja sudu, sehingga kerugian energi akibat pusaran (vortex) dapat ditekan hingga batas minimal.

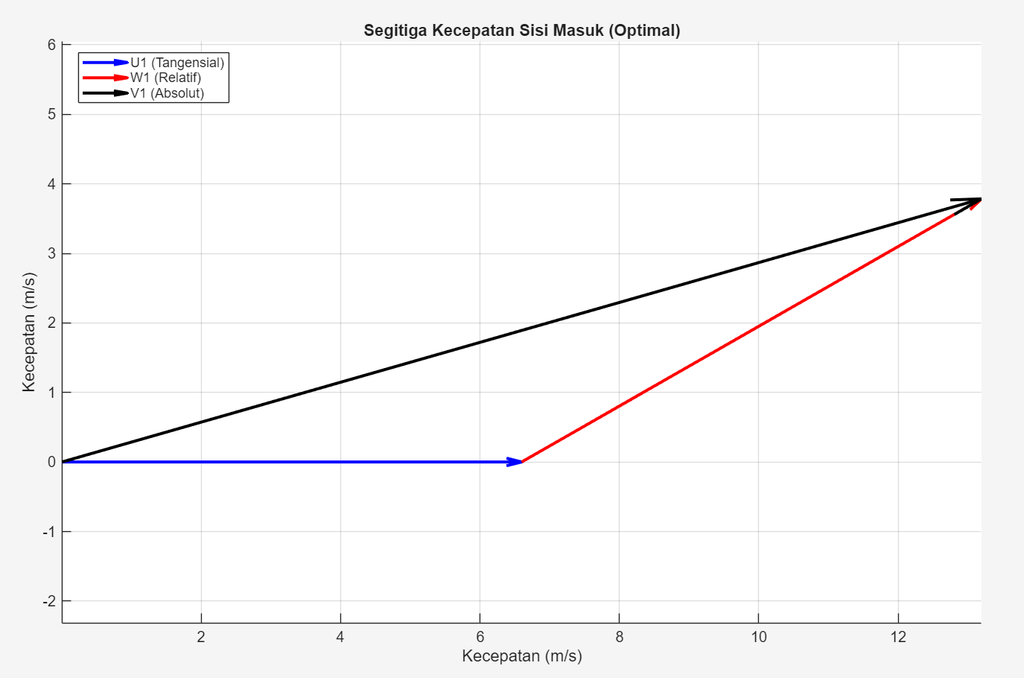

2. Parameter Analitik Segitiga Kecepatan (Velocity Triangle)

Interpretasi fisik dari transfer momentum dikonfirmasi melalui dekomposisi vektor kecepatan pada sisi masuk (inlet).

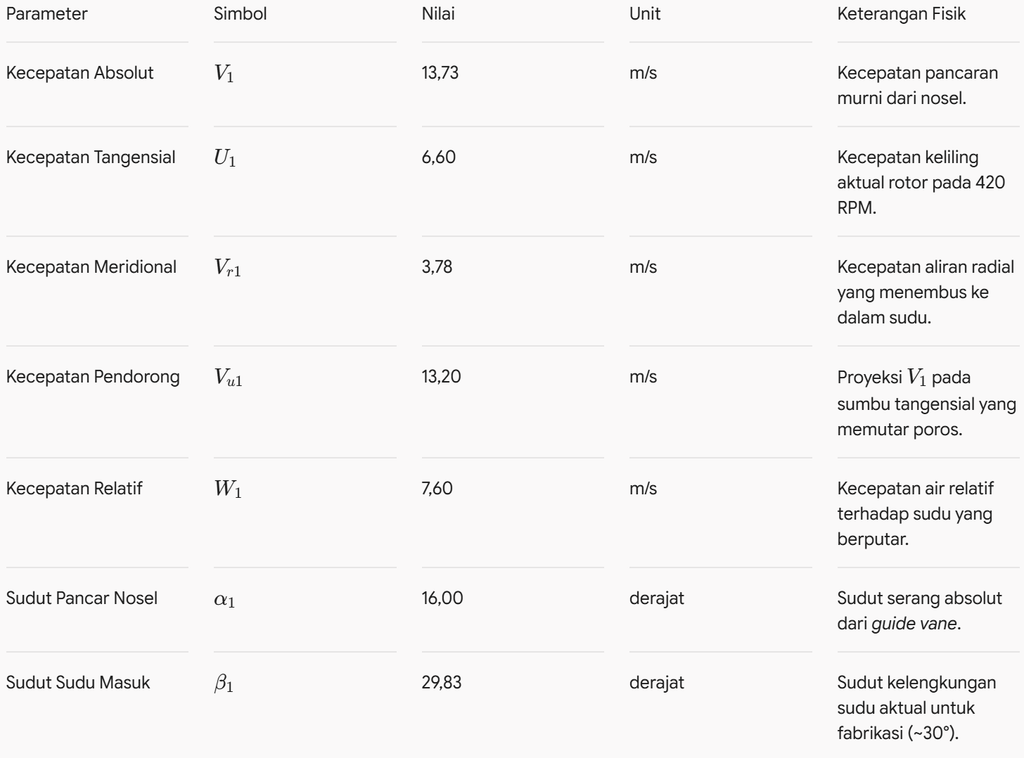

Tabel 1. Parameter Segitiga Kecepatan pada Titik Optimal (420 RPM)

Tingginya komponen kecepatan pendorong (Vu1​=13,20 m/s dari total V1​=13,73 m/s) mengonfirmasi karakteristik murni turbin Crossflow sebagai mesin impuls, di mana hampir seluruh energi kinetik pancaran dikonversi menjadi gaya dorong tangensial.

3. Analisis Sensitivitas Kinerja (Sensitivity Analysis) Karakteristik turbin diuji secara teoretis terhadap fluktuasi debit air, mensimulasikan kondisi riil sungai pada peralihan musim kemarau dan penghujan. Dengan asumsi efisiensi total sistem (ηo​) dijaga pada 79%, sensitivitas daya poros (Ps​) terhadap variasi debit (Q) dievaluasi:

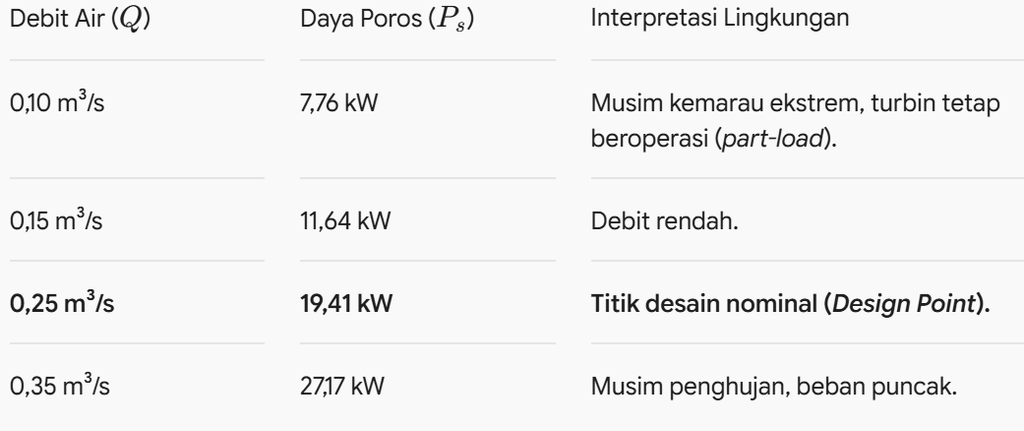

Tabel 2. Sensitivitas Daya Poros terhadap Fluktuasi Debit (Head = 10 m)

Interpretasi Fisik: Hubungan Daya vs Debit menunjukkan linearitas positif. Karena menggunakan metode shock-free entry pada desain sudu, efisiensi transfer momentum turbin tetap terjaga tinggi meskipun debit anjlok hingga 0,1 m³/s. Hal ini membuktikan keandalan sistem dalam menjamin pasokan listrik yang stabil di sepanjang tahun, terlepas dari fluktuasi iklim.

4. Validasi dan Batasan Desain (Limitations) Sebagai bentuk pertanggungjawaban akademis, terdapat beberapa batasan permodelan dalam desain teoretis ini:

• Analisis Kinematika 2-Dimensi: Pendekatan segitiga kecepatan berbasis komputasi matriks ini sangat presisi untuk penentuan sudut profil, namun belum mampu menangkap fenomena aliran 3D seperti efek percikan silang (cross-splashing) di ruang dalam rotor.
• Ketiadaan Simulasi CFD: Karena mengedepankan efisiensi waktu perancangan, analisis hambatan aerodinamis ruang tertutup menggunakan Computational Fluid Dynamics (CFD) tidak disertakan.
• Analisis Tegangan Belum Disertakan: Daya poros aktual yang tercatat sebesar 19,41 kW menuntut torsi yang signifikan pada 420 RPM. Desain mekanika statis untuk menghitung batas patah (fatigue limit) material poros utama akibat beban torsi ini berada di luar ruang lingkup analisis kinematika ini.

I. Kesimpulan, Penutup, dan Rekomendasi

Kesimpulan

Makalah ini telah menunjukkan bagaimana integrasi kerangka kerja DAI5 dapat menghasilkan desain sistem mekanikal yang presisi, tangguh, dan berkelanjutan. Pendekatan analitik melalui pemodelan segitiga kecepatan menggunakan MATLAB terbukti menjadi metode yang efisien dan elegan dalam menyelesaikan tantangan transfer momentum fluida pada turbin air crossflow. Melalui proses iterasi matematis, algoritma berhasil menentukan titik operasi optimal pada kecepatan putar 420 RPM, yang menghasilkan sudut sudu masuk (1) sebesar 29,83° (dibulatkan menjadi 30° untuk kepraktisan manufaktur). Geometri ini memvalidasi kondisi shock-free entry, di mana kerugian energi akibat separasi aliran berhasil diminimalkan.

Penutup

Proses perancangan ini menyadarkan kembali bahwa rekayasa keteknikan bukanlah upaya menaklukkan alam, melainkan bentuk pengelolaan yang bijaksana atas potensi energi yang telah disediakan oleh Sang Pencipta. Dengan memilih pendekatan desain yang membumi mempertimbangkan keterbatasan fabrikasi lokal dan fluktuasi alam sistem turbin ini tidak hanya hadir sebagai sebuah solusi matematis, tetapi juga sebagai infrastruktur energi yang tangguh. Keberhasilan menyeimbangkan efisiensi hidraulis dan kesederhanaan desain ini pada akhirnya akan menjamin keandalan pasokan listrik, memberikan manfaat sosial yang nyata, dan menerangi kehidupan masyarakat di daerah pedalaman.

Rekomendasi

Sebagai tindak lanjut dari perancangan teoretis ini, direkomendasikan beberapa langkah untuk penelitian dan pengembangan selanjutnya:

1. Melakukan pembuatan purwarupa (prototyping) menggunakan pelat baja standar yang dirol sesuai sudut 30° untuk memvalidasi kemudahan instruksi manufaktur di bengkel lokal.
2. Melakukan analisis tegangan mekanis lanjutan pada material poros utama menggunakan pembebanan dinamis hasil kecepatan optimal 420 RPM untuk memastikan angka faktor keamanan (safety factor).
3. Melakukan iterasi algoritma serupa pada sudu tahap kedua (sisi keluar runner) guna mengoptimalkan pemulihan energi buang dari efek cross-flow.

J. Ucapan Terima Kasih

Puji syukur senantiasa dipanjatkan kepada Tuhan Yang Maha Esa atas segala petunjuk, kelancaran akal, dan keteraturan hukum alam yang memungkinkan perancangan sistem ini terwujud. Penulis juga mengucapkan terima kasih yang sebesar-besarnya kepada dosen pembimbing dan staf pengajar di lingkungan Departemen Teknik Mesin, Universitas Indonesia, atas bimbingan keilmuan dan diskusi yang membangun. Penghargaan juga ditujukan kepada rekan-rekan mahasiswa yang telah memberikan umpan balik dan dukungan moral selama proses penyelesaian laporan tugas besar ini.

K. Referensi yang Dikutip

1. Munson, B. R., Young, D. F., & Okiishi, T. H. (2021). Fundamentals of Fluid Mechanics (9th ed.). John Wiley & Sons.
2. Dixon, S. L., & Hall, C. A. (2013). Fluid Mechanics and Thermodynamics of Turbomachinery (7th ed.). Butterworth-Heinemann.
3. Mockmore, C. A., & Merryfield, F. (1949). The Banki Water Turbine. Engineering Experiment Station, Oregon State System of Higher Education.
4. MathWorks. (2025). MATLAB Documentation: Vector Analysis and Plotting. The MathWorks Inc.

L. Lampiran

1. Tabel kompilasi hasil iterasi dari 100 RPM hingga 600 RPM beserta nilai korespondensi sudut sudu masuk (1).
2. tabel pemetaan penerapan 33 nilai turunan kerangka kerja DAI5 yang telah terintegrasi di dalam laporan tugas besar

No	Fase DAI5	Nilai Turunan	Bukti Penerapan / Letak di Laporan
1	I. Deep Awareness	Consciousness of Purpose	Bagian E.1 & I: Menyadari energi dan hukum fluida adalah ketetapan Sang Pencipta, serta tugas desainer adalah mengelolanya dengan bijak.
2		Self-awareness	Bagian E.1: Kesadaran bahwa manusia dan solusi teknis memiliki keterbatasan, memilih solusi efisien alih-alih rumit.
3		Ethical Considerations	Bagian E.1: Komitmen merancang sistem yang aman, tidak merusak ekosistem sungai, dan bermoral (mementingkan masyarakat).
4		Integration of CCIT	Bagian E.1 & J: Memasukkan ingatan kepada Tuhan dalam deklarasi awal dan ucapan syukur di bagian akhir atas keteraturan hukum alam.
5		Critical Reflection	Bagian H.4 & I: Mengaitkan angka teknis (efisiensi/sudut 30°) dengan dampak nyata: listrik stabil yang menerangi kehidupan pedalaman.
6		Continuum of Awareness	Seluruh Laporan (A-L): Menjaga benang merah kesadaran dari Abstrak, Deklarasi, hingga Penutup tanpa terputus oleh hitungan matematis murni.
7	II. Intention	Clarity of Intent	Bagian E.2: Menyatakan niat yang sangat spesifik (merancang, menganalisis, dan mengoptimalkan sistem turbin crossflow).
8		Alignment of Objectives	Bagian E.2: Menyelaraskan optimasi turbin dengan tujuan mulia (teknologi demokratis, kemudahan fabrikasi lokal).
9		Relevance of Intent	Bagian E.2 & F: Niat langsung menjawab masalah riil di lapangan (pemerataan akses listrik pedesaan).
10		Sustainability Focus	Bagian E.2 & H.4: Mematuhi keberlanjutan lingkungan dan mengurangi kelelahan material (fatigue) mesin agar awet jangka panjang.
11		Focus on Quality	Bagian E.2: Memilih komputasi MATLAB untuk memastikan ketepatan sasaran dan presisi hasil perancangan geometris.
12	III. Initial Thinking	Problem Understanding	Bagian F (Menganalisis Masalah): Mendeskripsikan secara gamblang masalah inefisiensi akibat fluktuasi debit di kemarau.
13		Stakeholder Awareness	Bagian F: Memikirkan masyarakat pedalaman dan bengkel lokal sebagai pemangku kepentingan (stakeholder) utama.
14		Contextual Analysis	Bagian F & I: Menempatkan perancangan pada konteks yang nyata (fasilitas manufaktur terbatas, bukan laboratorium canggih).
15		Root Cause Analysis	Bagian F (Mengurai Masalah): Tidak sekadar melihat daya yang turun, tapi mencari akar penyebabnya: ketidaksesuaian segitiga kecepatan dan separasi aliran.
16		Relevance of Analysis	Bagian F (State-of-the-Art): Menghindari analisis CFD 3D yang berlebihan dan menggantinya dengan analitik murni yang lebih aplikatif.
17		Use of Data and Evidence	Bagian H.1: Menggunakan data kuantitatif spesifik (Head 10m, Diameter 0,3m, sudut 16°) sebagai basis faktual perhitungan.
18	IV. Idealization	Assumption Clarity	Bagian G (Idealisasi): Menulis tegas batasan model komputasi: aliran steady-state, inkompresibel, fluida masuk tanpa kejut.
19		Creativity and Innovation	Bagian G & H: Menggunakan algoritma matriks 2D sebagai solusi “out of the box” yang lebih cepat dibanding simulasi perangkat lunak mahal.
20		Physical Realism	Bagian G (Idealisasi): Memastikan semua coding tunduk mutlak pada Persamaan Turbin Euler dan kinematika fluida 2D.
21		Alignment with Intent	Bagian I (Kesimpulan): Idealisasi desain terbukti menjawab niat di awal (efisien, andal, sederhana).
22		Scalability and Adaptability	Bagian G & H.1: Skrip didesain agar mudah diubah nilai inputnya (scalable) dan diuji pada rentang 100 hingga 600 RPM.
23		Simplicity and Elegance	Bagian G (Idealisasi): Menekankan penyelesaian akar masalah melalui algoritma komputasi yang sederhana, elegan, namun presisi.
24	V. Instruction Set	Clarity of Steps	Bagian G (Instruksi): Menjabarkan alur kerja MATLAB langkah demi langkah secara logis (inisialisasi, iterasi, plotting).
25		Comprehensiveness	Bagian G: Instruksi melingkupi seluruh aspek dari input operasional hingga keluaran visual grafik.
26		Physical Interpretation	Bagian H.2: Menerjemahkan vektor V1​,U1​,W1​ menjadi penjelasan fisik bahwa air “meluncur mulus mengikuti kelengkungan sudu.”
27		Error Minimization	Bagian G & H.1: Menggunakan algoritma pencarian selisih terkecil otomatis di MATLAB (selisih hanya 0,17°) untuk menghindari human error.
28		Verification and Validation	Bagian H.1 & I: Memvalidasi bahwa kecepatan 420 RPM terbukti memberikan sudut yang rasional (~30°) sesuai standar literatur.
29		Iterative Approach	Bagian G & H.1: Proses desain tidak linier satu kali hitung, melainkan looping iteratif 51 kali pengujian parameter (100–600 RPM).
30		Sustainability Integration	Bagian H.4: Mengintegrasikan presisi komputasi dengan reduksi getaran dinamis untuk keberlanjutan infrastruktur fisik di desa.
31		Communication Effectiveness	Bagian H.3: Menerjemahkan angka matriks yang rumit menjadi instruksi bengkel yang membumi: “Rol pelat baja hingga 30 derajat.”
32		Alignment with DAI5	Bagian H.4 & I: Merefleksikan bahwa pencapaian teknis algoritma sejalan dengan fondasi sosial dan nilai-nilai ketuhanan DAI5.
33		Documentation Quality	Bagian G & L: Mengintegrasikan kode skrip MATLAB secara terstruktur beserta tabel hasil iterasi yang dilampirkan.
