A. JUDUL PROYEK

Perancangan dan Analisis Turbin Impuls Jenis Pelton sebagai Pembangkit Listrik Skala Kecil Menggunakan Kerangka DAI5

B. NAMA LENGKAP PENULIS

Muhammad Rafah Syakur

C. AFILIASI

Departemen Teknik Mesin, Fakultas Teknik, Universitas Indonesia

D. ABSTRAK

بِسْمِ اللّٰهِ الرَّحْمٰنِ الرَّحِيْمِ

Proyek ini membahas perancangan dan analisis turbin impuls jenis Pelton sebagai bagian dari sistem pembangkit listrik tenaga air skala kecil. Permasalahan yang diangkat adalah bagaimana merancang turbin yang mampu memanfaatkan energi potensial air pada kondisi head yang relatif tinggi dan debit yang sesuai sehingga dapat menghasilkan daya mekanik dan energi listrik untuk memenuhi kebutuhan beban yang telah ditentukan.

Perancangan dilakukan dengan menetapkan kebutuhan daya listrik sebagai dasar penentuan kapasitas sistem. Sistem dirancang untuk memenuhi kebutuhan listrik dasar sebesar 10 kW, yang diperoleh dari asumsi beban 20 rumah dengan kebutuhan rata-rata 500 W per rumah. Dengan mempertimbangkan kapasitas pembangkit dan kebutuhan sistem, target daya generator ditetapkan sebesar 12 kW.

Metode perancangan menggunakan kerangka DAI5 yang meliputi Deep Awareness of I, Intention, Initial Thinking, Idealization, dan Instruction Set. Parameter utama yang digunakan dalam perancangan adalah head sebesar 50 m, debit sebesar 0,034 m³/s, efisiensi turbin sebesar 80%, dan efisiensi generator sebesar 90%. Berdasarkan parameter tersebut, daya hidrolik yang tersedia diperkirakan sebesar 16,67 kW, sedangkan daya mekanik turbin sekitar 13,33 kW. Setelah mempertimbangkan efisiensi generator, daya listrik yang dihasilkan diperkirakan mencapai sekitar 12 kW.

Analisis dan simulasi dilakukan menggunakan MATLAB untuk mengetahui pengaruh perubahan head dan debit terhadap daya generator serta melihat hubungan antara head, debit, dan efisiensi sistem. Hasil simulasi menunjukkan bahwa peningkatan head dan debit menyebabkan peningkatan daya generator. Pada kondisi desain dengan head 50 m dan debit 0,034 m³/s, daya generator yang diperoleh sekitar 12 kW. Dengan efisiensi turbin sebesar 80% dan efisiensi generator sebesar 90%, efisiensi total sistem diperkirakan sebesar 72%.

Hasil perancangan dan simulasi menunjukkan bahwa turbin impuls jenis Pelton secara teoritis sesuai untuk kondisi desain yang digunakan dan mampu mencapai target daya generator sebesar 12 kW. Namun, hasil tersebut masih merupakan hasil perancangan dan simulasi awal sehingga diperlukan pengujian serta pengukuran kondisi aktual, terutama terhadap head efektif, debit, rugi-rugi aliran, karakteristik nozzle, runner, generator, dan komponen pendukung lainnya untuk memperoleh hasil yang lebih mendekati kondisi nyata.

E. DEKLARASI PENULIS

1. Deep Awareness of I

Ungkapan Syukur

بِسْمِ اللّٰهِ الرَّحْمٰنِ الرَّحِيْمِ

Alhamdulillahirabbil’alamin, segala puji dan syukur penulis panjatkan ke hadirat Allah SWT atas segala nikmat, rahmat, kesehatan, kesempatan, dan kemudahan yang diberikan sehingga proyek perancangan Turbin Pelton ini dapat diselesaikan dengan baik.

Melalui proyek ini, penulis memperoleh kesempatan untuk memahami bagaimana prinsip-prinsip konversi energi dapat diterapkan dalam kehidupan nyata. Setiap proses perhitungan, analisis, dan simulasi yang dilakukan menjadi sarana pembelajaran untuk meningkatkan kemampuan berpikir kritis, pemecahan masalah, dan pengambilan keputusan berbasis data.

Penulis menyadari bahwa ilmu pengetahuan merupakan amanah yang harus dimanfaatkan untuk memberikan manfaat bagi masyarakat. Oleh karena itu, hasil proyek ini diharapkan tidak hanya menjadi pemenuhan tugas akademik, tetapi juga menjadi bentuk kontribusi dalam memahami solusi energi yang berkelanjutan.

[Kriteria 1 – Consciousness of Purpose]

Tujuan utama proyek ini adalah merancang Turbin Pelton sebagai turbin impuls yang mampu mengubah energi potensial air menjadi energi mekanik dan energi listrik secara efektif pada kondisi head tinggi dan debit relatif kecil.

[Kriteria 2 – Self Awareness]

Penulis menyadari bahwa rancangan yang dibuat masih merupakan desain konseptual yang dibangun berdasarkan asumsi-asumsi teknik tertentu. Oleh karena itu, hasil yang diperoleh belum sepenuhnya merepresentasikan kondisi aktual lapangan.

[Kriteria 3 – Ethical Considerations]

Dalam proses perancangan, penulis mempertimbangkan aspek keselamatan operasi, efisiensi pemanfaatan energi, dan dampak lingkungan. Pemanfaatan energi air harus dilakukan secara bertanggung jawab agar tidak merusak keseimbangan ekosistem sungai.

[Kriteria 4 – Integration of CCIT]

Perancangan dilakukan dengan kesadaran bahwa sumber daya alam merupakan amanah yang perlu dikelola secara bijaksana. Pemanfaatan energi terbarukan melalui turbin impuls diharapkan dapat memberikan manfaat bagi manusia sekaligus menjaga keberlanjutan lingkungan.

[Kriteria 5 – Critical Reflection]

Setiap hasil perhitungan dan simulasi dievaluasi secara kritis untuk memastikan kesesuaiannya dengan teori konversi energi dan karakteristik kerja Turbin Pelton.

[Kriteria 6 – Continuum of Awareness]

Kesadaran terhadap tujuan proyek, manfaat sosial, dampak lingkungan, dan kualitas desain diterapkan secara berkelanjutan sejak tahap identifikasi masalah hingga evaluasi hasil rancangan.

F. NIAT KEGIATAN PROYEK

[Kriteria 7 – Clarity of Intent]

Niat utama proyek ini adalah menghasilkan rancangan awal Turbin Pelton yang mampu memanfaatkan energi air secara optimal untuk menghasilkan energi listrik pada sistem pembangkit mikrohidro.

[Kriteria 8 – Alignment of Objectives]

Tujuan proyek diselaraskan dengan kebutuhan akan energi listrik yang ramah lingkungan serta karakteristik sumber daya air yang tersedia pada daerah dengan head tinggi.

[Kriteria 9 – Relevance of Intent]

Perancangan turbin impuls memiliki relevansi yang tinggi karena banyak wilayah memiliki potensi energi air yang belum dimanfaatkan secara maksimal untuk pembangkitan listrik.

[Kriteria 10 – Sustainability Focus]

Proyek ini berfokus pada pemanfaatan energi terbarukan yang berkelanjutan sehingga dapat mengurangi ketergantungan terhadap sumber energi berbasis bahan bakar fosil.

[Kriteria 11 – Focus on Quality]

Kualitas perancangan dijaga melalui penerapan teori konversi energi, analisis hidrolika, perhitungan parameter turbin, serta simulasi numerik untuk mengevaluasi performa sistem.

G. PENDAHULUAN

1. Pemikiran Awal Tentang Masalah

Menganalisis Masalah Secara Sistematis

[Kriteria 12 – Problem Understanding]

Kebutuhan energi listrik terus meningkat seiring dengan perkembangan aktivitas masyarakat. Di sisi lain, masih banyak potensi energi air yang belum dimanfaatkan secara optimal untuk menghasilkan listrik.

Salah satu solusi yang dapat diterapkan adalah penggunaan Turbin Pelton sebagai turbin impuls. Turbin ini bekerja dengan memanfaatkan energi kinetik jet air berkecepatan tinggi yang diarahkan ke sudu (bucket) sehingga menghasilkan putaran pada runner.

Permasalahan yang dikaji dalam proyek ini adalah bagaimana merancang Turbin Pelton yang mampu menghasilkan daya listrik sesuai kebutuhan dengan memanfaatkan kondisi sumber air yang tersedia secara efektif dan efisien.

Stakeholder

[Kriteria 13 – Stakeholder Awareness]

Stakeholder yang terlibat dalam proyek ini meliputi:

1. Masyarakat sebagai pengguna energi listrik.
2. Pengelola sistem pembangkit.
3. Pemerintah dan regulator energi.
4. Lingkungan sekitar sumber air.
5. Akademisi dan pengembang teknologi energi terbarukan.

Masing-masing stakeholder memiliki kepentingan yang berbeda, sehingga desain perlu mempertimbangkan aspek teknis, ekonomi, sosial, dan lingkungan.

Analisis Kontekstual

[Kriteria 14 – Contextual Analysis]

Turbin Pelton termasuk jenis turbin impuls yang paling sesuai digunakan pada kondisi head tinggi dan debit relatif kecil.

Prinsip kerjanya dimulai dari air yang dialirkan melalui penstock menuju nozzle. Nozzle mengubah energi tekanan menjadi energi kinetik berupa jet air berkecepatan tinggi. Jet air kemudian menumbuk bucket pada runner sehingga menghasilkan gaya impuls yang menyebabkan runner berputar.

Energi mekanik dari poros turbin diteruskan ke generator untuk dikonversi menjadi energi listrik.

Karakteristik tersebut menjadikan Turbin Pelton sebagai pilihan yang tepat untuk sistem pembangkit listrik tenaga mikrohidro pada daerah pegunungan atau daerah dengan perbedaan elevasi yang besar.

Analisis Akar Masalah

[Kriteria 15 – Root Cause Analysis]

Akar masalah yang diidentifikasi adalah belum optimalnya pemanfaatan energi potensial air menjadi energi listrik yang dapat digunakan secara berkelanjutan.

Selain itu, pemilihan jenis turbin yang kurang sesuai dengan kondisi sumber air dapat menyebabkan rendahnya efisiensi sistem dan menurunkan performa pembangkit.

Oleh karena itu, diperlukan analisis yang tepat untuk menentukan parameter desain Turbin Pelton sehingga mampu bekerja pada kondisi operasi yang diinginkan.

Relevansi Analisis

[Kriteria 16 – Relevance of Analysis]

Analisis difokuskan pada parameter-parameter utama yang mempengaruhi performa Turbin Pelton, yaitu:

• Head air
• Debit aliran
• Daya hidrolik
• Kecepatan jet
• Diameter nozzle
• Diameter runner
• Putaran turbin
• Torsi
• Efisiensi sistem

Parameter tersebut dipilih karena memiliki hubungan langsung terhadap kemampuan turbin dalam menghasilkan energi listrik.

Data dan Bukti

[Kriteria 17 – Use of Data and Evidence]

Data yang digunakan dalam tahap awal perancangan berasal dari asumsi desain dan persamaan dasar mekanika fluida serta konversi energi.

Parameter seperti head, debit, efisiensi turbin, efisiensi generator, dan kebutuhan daya digunakan sebagai dasar untuk melakukan perhitungan dan simulasi.

Meskipun masih bersifat konseptual, pendekatan ini memberikan gambaran awal mengenai performa sistem yang dirancang. Pada tahap pengembangan selanjutnya, data aktual lapangan diperlukan untuk memvalidasi hasil desain sehingga rancangan dapat diterapkan secara nyata.

H. METODE DAN LANGKAH-LANGKAH SOLUSI

1. Idealisasi

[Kriteria 18 – Assumption Clarity]

Agar proses perancangan dapat dilakukan secara sistematis, beberapa asumsi awal digunakan sebagai dasar perhitungan. Asumsi ini dipilih berdasarkan karakteristik umum pembangkit listrik tenaga mikrohidro yang menggunakan Turbin Pelton.

Parameter yang digunakan pada tahap awal perancangan adalah sebagai berikut:

Parameter	Nilai
Jumlah rumah	20 rumah
Kebutuhan daya per rumah	500 W
Total kebutuhan listrik	10 kW
Target daya generator	12 kW
Head efektif	50 m
Massa jenis air	1000 kg/m³
Percepatan gravitasi	9,81 m/s²
Efisiensi turbin	80%
Efisiensi generator	90%
Koefisien nozzle	0,98
Speed ratio	0,46
Putaran runner	750 rpm

Asumsi tersebut digunakan untuk memperoleh gambaran awal mengenai dimensi dan performa Turbin Pelton yang akan dirancang.

[Kriteria 19 – Creativity and Innovation]

Pendekatan yang digunakan dalam proyek ini memadukan teori konversi energi dengan simulasi numerik menggunakan MATLAB. Pendekatan tersebut memungkinkan berbagai kondisi operasi dianalisis tanpa harus membangun prototipe fisik terlebih dahulu.

Selain itu, penggunaan Turbin Pelton dipilih karena memiliki efisiensi yang tinggi pada kondisi head besar dan debit relatif kecil, sehingga cocok diterapkan pada wilayah yang memiliki karakteristik geografis pegunungan.

[Kriteria 20 – Physical Realism]

Model yang digunakan didasarkan pada prinsip konservasi energi dan hubungan fisik antara energi potensial air, energi kinetik jet air, energi mekanik turbin, dan energi listrik yang dihasilkan generator.

Dengan demikian, seluruh parameter yang dihitung tetap memiliki makna fisik yang dapat dihubungkan dengan kondisi operasi nyata dari Turbin Pelton.

[Kriteria 21 – Alignment with Intent]

Seluruh parameter desain dipilih agar mampu memenuhi target daya generator sebesar 12 kW.

Perhitungan dilakukan mulai dari kebutuhan energi masyarakat hingga diperoleh dimensi utama turbin sehingga desain tetap selaras dengan tujuan awal proyek.

[Kriteria 22 – Scalability and Adaptability]

Model yang dibuat bersifat fleksibel dan dapat digunakan pada kondisi sumber air yang berbeda.

Apabila nilai head, debit, jumlah pengguna, atau efisiensi sistem berubah, maka seluruh parameter desain dapat dihitung kembali menggunakan metode yang sama.

Dengan demikian rancangan dapat diterapkan pada berbagai lokasi dengan karakteristik sumber daya air yang berbeda.

[Kriteria 23 – Simplicity and Elegance]

Perancangan difokuskan pada parameter yang paling berpengaruh terhadap performa Turbin Pelton, yaitu:

• Head
• Debit
• Kecepatan jet
• Diameter nozzle
• Diameter runner
• Torsi
• Efisiensi sistem

Pendekatan ini memungkinkan desain tetap sederhana namun mampu memberikan gambaran performa sistem secara menyeluruh.

2. Instruksi (Instruction Set)

Tahapan Perhitungan Perancangan

Perancangan dilakukan secara bertahap dimulai dari penentuan kebutuhan daya listrik hingga evaluasi performa sistem.

1. Menentukan Kebutuhan Listrik

Langkah pertama adalah menentukan kebutuhan daya yang harus dipenuhi oleh pembangkit.

Diasumsikan terdapat 20 rumah dengan kebutuhan rata-rata sebesar 500 W per rumah.

Maka:

P = n × Prumah

P = 20 × 500

P = 10.000 W

P = 10 kW

Berdasarkan hasil tersebut, kebutuhan dasar listrik masyarakat adalah sebesar 10 kW.

Untuk meningkatkan keandalan sistem, daya generator direncanakan sebesar 12 kW

2. Menentukan Daya Turbin

Karena generator memiliki rugi-rugi energi, maka daya mekanik turbin harus lebih besar dibandingkan daya keluaran generator.

Hubungan yang digunakan adalah:

Pgenerator = ηg × Pturbin

Sehingga:

Pturbin = Pgenerator / ηg

Pturbin = 12.000 / 0,90

Pturbin = 13.333 W

Pturbin ≈ 13,33 kW

Artinya Turbin Pelton harus mampu menghasilkan daya mekanik sebesar 13,33 kW.

3. Menentukan Debit Air

Besarnya debit yang diperlukan dapat diperoleh dari persamaan daya hidrolik.

Pturbin = ηt × ρ × g × Q × H

Maka:

Q = Pturbin / (ηt × ρ × g × H)

Q = 13.333 / (0,8 × 1000 × 9,81 × 50)

Q ≈ 0,034 m³/s

Q ≈ 34 L/s

Dengan demikian diperlukan debit sekitar 34 liter per detik untuk menghasilkan daya yang diinginkan.

4. Menghitung Daya Hidrolik

Daya hidrolik yang tersedia dihitung menggunakan:

Ph = ρgQH

Ph = 1000 × 9,81 × 0,034 × 50

Ph ≈ 16,67 kW

Nilai ini merupakan energi air sebelum mengalami proses konversi pada turbin.

5. Menentukan Kecepatan Jet Air

Kecepatan jet merupakan parameter penting pada Turbin Pelton karena energi kinetik jet akan ditransfer ke bucket.

Persamaan yang digunakan:

Vj = Cv √(2gH)

Vj = 0,98 √(2 × 9,81 × 50)

Vj ≈ 30,7 m/s

Kecepatan tersebut merupakan kecepatan jet air yang keluar dari nozzle.

6. Menentukan Diameter Nozzle

Luas penampang nozzle diperoleh dari hubungan debit dan kecepatan aliran.

Q = A × Vj

A = Q / Vj

A ≈ 0,001108 m²

Diameter nozzle:

d = √(4A/π)

d ≈ 0,0376 m

d ≈ 37,6 mm

Diameter nozzle awal ditetapkan sekitar 38 mm.

7. Menentukan Kecepatan Runner

Kecepatan runner ditentukan berdasarkan speed ratio optimum Turbin Pelton.

u = Ku × Vj

u = 0,46 × 30,7

u ≈ 14,12 m/s

Nilai ini menunjukkan kecepatan linear runner saat menerima tumbukan jet air.

8. Menentukan Diameter Runner

Hubungan antara diameter runner dan putaran turbin:

u = (πDN)/60

Sehingga:

D = (60u)/(πN)

D ≈ 0,359 m

D ≈ 359 mm

Diameter runner hasil desain sekitar 360 mm.

9. Menentukan Kecepatan Sudut

Kecepatan sudut runner diperoleh dari:

ω = (2πN)/60

ω ≈ 78,54 rad/s

Parameter ini digunakan untuk menghitung torsi pada poros turbin.

10. Menentukan Torsi Turbin

Torsi dihitung menggunakan:

T = P/ω

T = 13.333 / 78,54

T ≈ 169,7 Nm

Torsi desain dibulatkan menjadi 170 Nm.

11. Verifikasi Kinerja Sistem

[Kriteria 24 – Clarity of Steps]

Setelah seluruh parameter diperoleh, dilakukan verifikasi terhadap aliran energi dari sumber air hingga generator.

[Kriteria 25 – Comprehensiveness]

Verifikasi mencakup:

• Daya hidrolik
• Daya mekanik turbin
• Daya generator
• Debit
• Kecepatan jet
• Diameter nozzle
• Diameter runner
• Torsi
• Efisiensi sistem

[Kriteria 26 – Physical Interpretation]

Hasil menunjukkan bahwa energi potensial air berhasil dikonversi menjadi energi listrik melalui tahapan konversi energi yang sesuai dengan prinsip kerja Turbin Pelton.

[Kriteria 27 – Error Minimization]

Penggunaan MATLAB membantu mengurangi kesalahan perhitungan manual dan mempercepat proses evaluasi desain.

[Kriteria 28 – Verification and Validation]

Hasil verifikasi menunjukkan:

• Daya hidrolik = 16,67 kW
• Daya turbin = 13,33 kW
• Daya generator = 12 kW

Nilai tersebut sesuai dengan target awal perancangan.

[Kriteria 29 – Iterative Approach]

Apabila kondisi sumber air berubah, proses perhitungan dapat diulang dengan memasukkan parameter baru sehingga desain dapat diperbarui secara cepat.

[Kriteria 30 – Sustainability Integration]

Pemanfaatan energi air sebagai sumber energi terbarukan memberikan keuntungan berupa emisi karbon yang rendah serta ketersediaan energi yang berkelanjutan.

[Kriteria 31 – Communication Effectiveness]

Seluruh hasil simulasi disajikan dalam bentuk tabel, grafik, dan interpretasi teknis sehingga mudah dipahami oleh pembaca.

[Kriteria 32 – Alignment with DAI5 Framework]

Tahap perhitungan dan simulasi ini merupakan implementasi dari fase Instruction Set dalam kerangka DAI5 yang menerjemahkan tujuan proyek menjadi solusi teknik yang dapat dianalisis secara kuantitatif

H. HASIL DAN PEMBAHASAN

1. Hasil Simulasi MATLAB

Simulasi dilakukan menggunakan MATLAB untuk mengetahui hubungan antara parameter hidrolik dengan kemampuan Turbin Pelton dalam menghasilkan daya listrik. Pemodelan dilakukan berdasarkan persamaan konversi energi hidrolik dengan mempertimbangkan massa jenis air, percepatan gravitasi, efisiensi turbin, dan efisiensi generator.

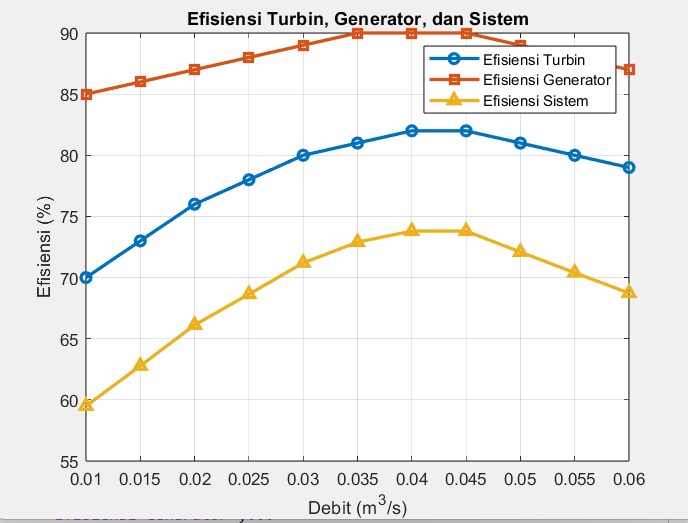

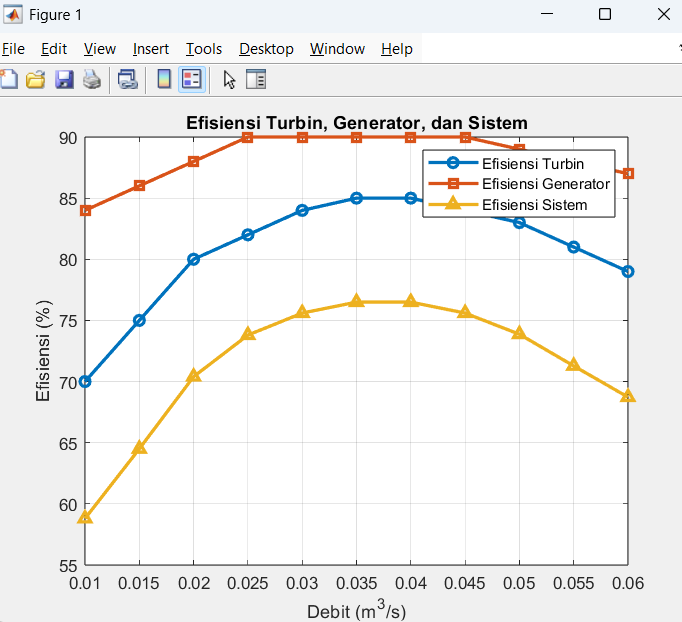

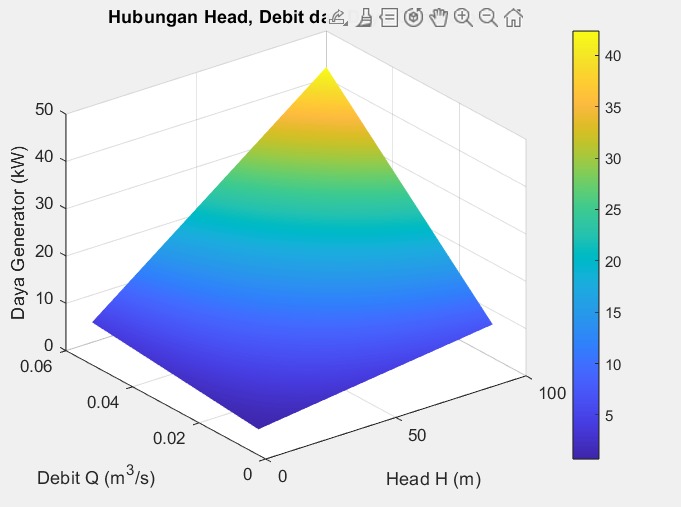

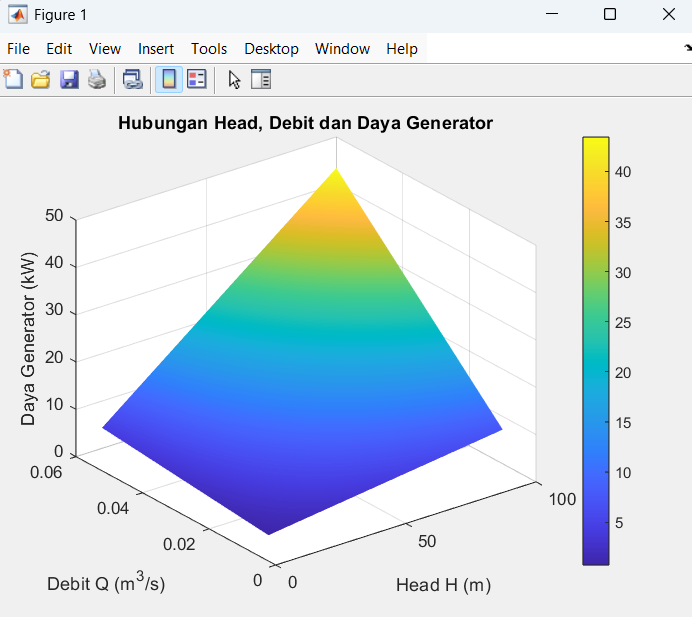

Empat grafik utama digunakan untuk mengevaluasi karakteristik sistem, yaitu grafik pengaruh head terhadap daya generator, grafik pengaruh debit terhadap daya generator, grafik hubungan head, debit, dan daya generator dalam bentuk tiga dimensi, serta grafik efisiensi turbin, generator, dan sistem terhadap perubahan debit.

Hasil simulasi digunakan untuk melihat kecenderungan performa sistem serta mengetahui kesesuaian kondisi desain terhadap target daya generator sebesar 12 kW.

H. HASIL DAN PEMBAHASAN

1. Hasil Simulasi MATLAB

Simulasi dilakukan menggunakan MATLAB untuk mengetahui hubungan antara parameter hidrolik dengan kemampuan Turbin Pelton dalam menghasilkan daya listrik. Pemodelan dilakukan berdasarkan persamaan konversi energi hidrolik dengan mempertimbangkan massa jenis air, percepatan gravitasi, efisiensi turbin, dan efisiensi generator.

Empat grafik utama digunakan untuk mengevaluasi karakteristik sistem, yaitu grafik pengaruh head terhadap daya generator, grafik pengaruh debit terhadap daya generator, grafik hubungan head, debit, dan daya generator dalam bentuk tiga dimensi, serta grafik efisiensi turbin, generator, dan sistem terhadap perubahan debit.

Hasil simulasi digunakan untuk melihat kecenderungan performa sistem serta mengetahui kesesuaian kondisi desain terhadap target daya generator sebesar 12 kW.

2. Pengaruh Head terhadap Daya Generator

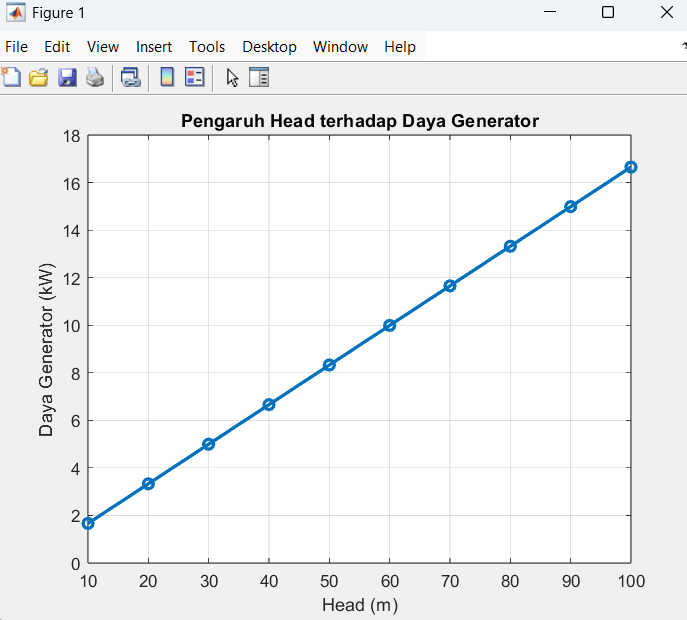

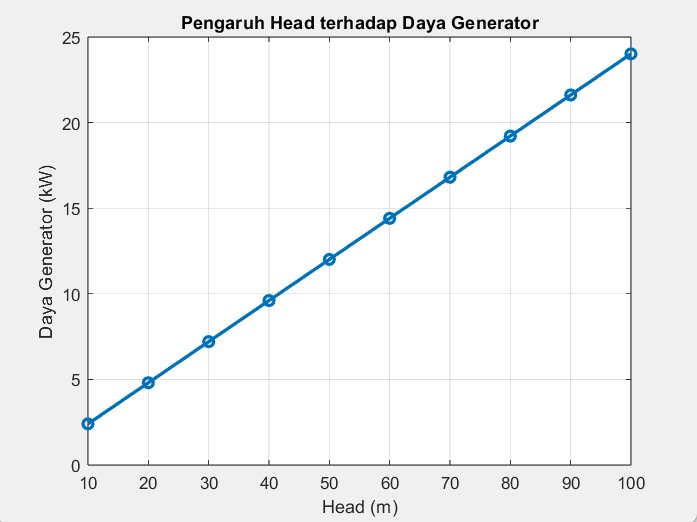

Gambar 1. Pengaruh Head terhadap Daya Generator

Hasil simulasi MATLAB menunjukkan hubungan antara perubahan head dengan daya generator pada kondisi debit yang dibuat tetap sebesar 0,034 m³/s. Pada simulasi ini, nilai head divariasikan dari 10 m hingga 100 m.

Berdasarkan grafik, terlihat bahwa daya generator meningkat seiring dengan bertambahnya head. Hubungan tersebut membentuk kecenderungan yang hampir linier. Hal ini terjadi karena pada debit yang tetap, peningkatan head menyebabkan bertambahnya energi potensial air yang tersedia untuk dikonversikan menjadi energi mekanik dan selanjutnya menjadi energi listrik.

Pada head sebesar 10 m, daya generator yang diperoleh berada di sekitar 2,35 kW. Ketika head dinaikkan menjadi 50 m, daya generator meningkat hingga sekitar 12 kW. Nilai ini merupakan kondisi desain utama yang digunakan dalam perancangan Turbin Pelton.

Selanjutnya, ketika head mencapai 100 m, daya generator secara teoritis dapat mencapai sekitar 24 kW dengan asumsi debit dan efisiensi tetap.

Hasil tersebut menunjukkan bahwa head memiliki pengaruh langsung terhadap daya yang dapat dihasilkan. Semakin besar energi potensial air yang tersedia, semakin besar pula potensi energi yang dapat dikonversikan oleh turbin.

Namun, peningkatan head pada kondisi nyata juga perlu diikuti dengan evaluasi terhadap kemampuan penstock, nozzle, runner, dan komponen lainnya. Oleh karena itu, kenaikan head secara teoritis tidak selalu dapat langsung diterapkan tanpa mempertimbangkan batas operasi setiap komponen.

Berdasarkan hasil simulasi, head sebesar 50 m dapat dianggap sebagai kondisi yang sesuai dengan rancangan awal karena mampu menghasilkan daya generator sekitar 12 kW pada debit 0,034 m³/s.

3. Pengaruh Debit terhadap Daya Generator

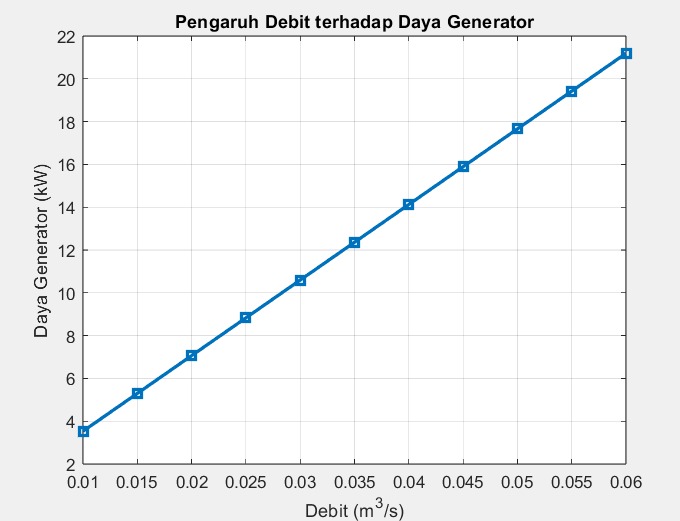

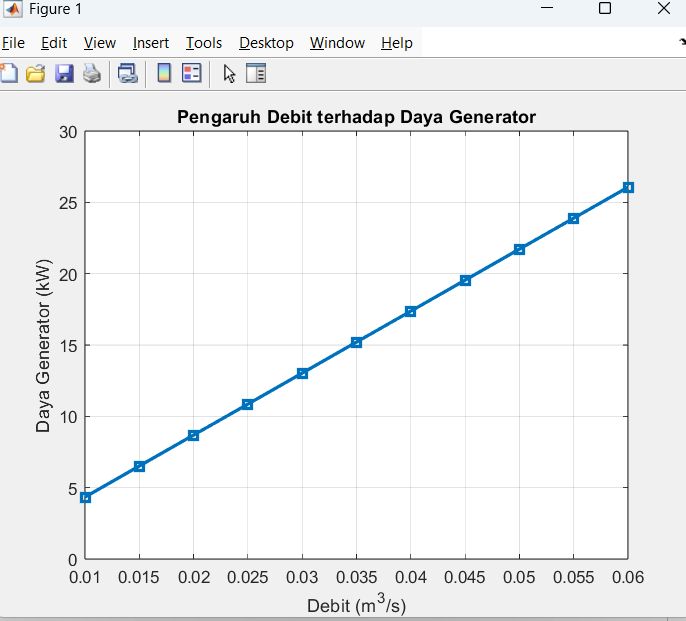

Gambar 2. Pengaruh Debit terhadap Daya Generator

Grafik kedua digunakan untuk mengetahui pengaruh perubahan debit air terhadap daya generator dengan mempertahankan nilai head sebesar 50 m.

Pada simulasi ini, debit divariasikan mulai dari 0,01 m³/s hingga 0,06 m³/s. Hasil plotting menunjukkan bahwa daya generator meningkat seiring dengan bertambahnya debit.

Pada debit sebesar 0,01 m³/s, daya generator yang dihasilkan sekitar 3,53 kW. Ketika debit meningkat menjadi 0,02 m³/s, daya generator meningkat menjadi sekitar 7,06 kW.

Peningkatan tersebut terus berlangsung hingga debit mencapai 0,06 m³/s, dengan daya generator sekitar 21,19 kW.

Kondisi desain yang digunakan dalam perancangan adalah debit sekitar 0,034 m³/s. Pada nilai tersebut, daya generator berada di sekitar 12 kW, sehingga sesuai dengan target daya yang telah ditentukan.

Secara matematis, kecenderungan tersebut dapat dijelaskan melalui hubungan:

P_g = ρgQHη_tη_g

Dengan head dan efisiensi dianggap tetap, daya generator memiliki hubungan langsung dengan debit. Oleh karena itu, ketika debit meningkat, jumlah energi air yang tersedia per satuan waktu juga meningkat.

Meskipun demikian, peningkatan debit tidak dapat dilakukan tanpa batas. Kapasitas nozzle, penstock, runner, dan saluran pembawa harus mampu menerima aliran yang lebih besar. Debit yang terlalu besar juga dapat mengubah kondisi operasi turbin dan menyebabkan sistem bekerja di luar kondisi desain.

Dengan demikian, hasil simulasi menunjukkan bahwa debit merupakan salah satu parameter penting dalam menentukan kapasitas daya Turbin Pelton, sedangkan nilai 0,034 m³/s dipilih sebagai kondisi operasi desain untuk mencapai target daya sekitar 12 kW.

4. Hubungan Head, Debit, dan Daya Generator

Gambar 3. Hubungan Head, Debit dan Daya Generator

Grafik ketiga merupakan hasil simulasi dalam bentuk permukaan tiga dimensi yang memperlihatkan hubungan antara tiga parameter, yaitu head, debit, dan daya generator.

Pada grafik tersebut, sumbu horizontal menunjukkan head dalam meter, sumbu lainnya menunjukkan debit dalam m³/s, sedangkan sumbu vertikal menunjukkan daya generator dalam kW.

Berbeda dengan dua grafik sebelumnya yang hanya memperlihatkan pengaruh satu parameter pada satu kondisi tertentu, grafik tiga dimensi memberikan gambaran mengenai perubahan daya ketika head dan debit berubah secara bersamaan.

Hasil plotting menunjukkan bahwa permukaan grafik semakin tinggi ketika nilai head dan debit meningkat. Hal tersebut menunjukkan bahwa peningkatan kedua parameter secara bersamaan akan meningkatkan potensi daya generator.

Pada kondisi head sebesar 50 m dan debit sekitar 0,034 m³/s, daya generator berada di sekitar 12 kW. Titik tersebut menjadi kondisi operasi yang penting karena merupakan titik desain yang digunakan dalam perancangan.

Ketika head dan debit berada pada nilai yang lebih rendah, daya yang dihasilkan juga lebih rendah. Sebaliknya, kombinasi head dan debit yang lebih besar menghasilkan daya yang lebih tinggi.

Hasil ini memperlihatkan bahwa penentuan kapasitas Turbin Pelton tidak dapat hanya didasarkan pada salah satu parameter. Head dan debit harus dianalisis secara bersamaan karena keduanya menentukan besarnya energi hidrolik yang tersedia.

Hubungan tersebut dapat dinyatakan melalui persamaan:

P_h = ρgQH

Setelah memperhitungkan efisiensi turbin dan generator, daya generator dapat ditentukan menggunakan:

P_g = ρgQHη_tη_g

Dengan demikian, grafik tiga dimensi memperkuat hasil dari dua grafik sebelumnya bahwa head dan debit merupakan parameter utama yang menentukan potensi daya listrik dari sistem Turbin Pelton.

5. Efisiensi Turbin, Generator, dan Sistem

Gambar 4. Efisiensi Turbin, Generator, dan Sistem

Grafik keempat digunakan untuk melihat perubahan efisiensi turbin, generator, dan efisiensi total sistem terhadap variasi debit.

Berbeda dengan tiga grafik sebelumnya yang berfokus pada daya generator, simulasi ini digunakan untuk menggambarkan perubahan performa komponen terhadap debit berdasarkan nilai efisiensi yang telah ditentukan pada model MATLAB.

Pada kode MATLAB, efisiensi turbin diberikan dalam rentang 70% hingga 82%, sedangkan efisiensi generator berada pada rentang 85% hingga 90%.

Efisiensi total sistem kemudian dihitung menggunakan hubungan:

η_sistem = η_t × η_g

Sebagai contoh, pada kondisi ketika efisiensi turbin sebesar 80% dan efisiensi generator sebesar 90%, maka:

η_sistem = 0,80 × 0,90

η_sistem = 0,72

atau sebesar 72%.

Berdasarkan grafik, efisiensi turbin mengalami peningkatan pada awal kenaikan debit, yaitu dari sekitar 70% hingga mencapai 82%. Setelah mencapai nilai maksimum, efisiensi kembali sedikit menurun hingga sekitar 79%.

Pola tersebut menunjukkan bahwa turbin memiliki kondisi operasi tertentu yang menghasilkan efisiensi paling tinggi. Dalam simulasi, nilai efisiensi maksimum turbin sebesar 82% terjadi pada bagian tengah rentang debit yang dianalisis.

Efisiensi generator menunjukkan pola yang lebih stabil dibandingkan turbin. Nilainya meningkat dari sekitar 85% hingga mencapai 90%, kemudian sedikit menurun pada debit yang lebih tinggi.

Sementara itu, efisiensi sistem merupakan hasil kombinasi dari efisiensi turbin dan generator. Oleh karena itu, nilainya lebih rendah dibandingkan efisiensi masing-masing komponen karena adanya akumulasi rugi-rugi selama proses konversi energi.

Pada kondisi efisiensi turbin sebesar 80% dan efisiensi generator sebesar 90%, efisiensi total sistem adalah 72%.

Hasil ini menunjukkan bahwa peningkatan daya tidak hanya bergantung pada peningkatan head atau debit, tetapi juga pada kemampuan turbin dan generator bekerja pada kondisi operasi yang efisien.

6. Pembahasan Keseluruhan Hasil Simulasi

Berdasarkan keempat grafik yang diperoleh dari MATLAB, dapat diketahui bahwa performa rancangan Turbin Pelton sangat dipengaruhi oleh kondisi hidrolik dan efisiensi komponen sistem.

Grafik pertama menunjukkan bahwa peningkatan head menyebabkan peningkatan daya generator ketika debit dipertahankan sebesar 0,034 m³/s. Pada kondisi desain 50 m, daya generator mencapai sekitar 12 kW.

Grafik kedua menunjukkan bahwa peningkatan debit juga menghasilkan peningkatan daya generator ketika head dipertahankan pada 50 m. Kondisi debit sekitar 0,034 m³/s memberikan daya sekitar 12 kW, sehingga sesuai dengan target perancangan.

Grafik ketiga memperlihatkan hubungan kedua parameter tersebut secara bersamaan. Hasil simulasi menunjukkan bahwa kombinasi head dan debit menentukan besarnya daya generator yang dapat dihasilkan.

Sementara itu, grafik keempat menunjukkan bahwa efisiensi turbin dan generator mengalami perubahan terhadap debit. Efisiensi turbin pada simulasi berada pada rentang 70% hingga 82%, sedangkan efisiensi generator berada pada rentang 85% hingga 90%. Efisiensi total kemudian mengikuti perubahan kedua parameter tersebut.

Dengan demikian, kondisi desain yang dipilih, yaitu head 50 m, debit 0,034 m³/s, efisiensi turbin 80%, dan efisiensi generator 90%, menghasilkan efisiensi sistem sebesar 72% dan daya generator sekitar 12 kW.

Hasil tersebut menunjukkan bahwa rancangan secara teoritis mampu mencapai target daya generator yang telah ditentukan.

Namun, hasil MATLAB tersebut masih merupakan hasil simulasi atau perhitungan teoritis, bukan hasil pengujian fisik Turbin Pelton. Nilai efisiensi yang digunakan pada simulasi juga berasal dari data yang ditentukan dalam model. Oleh karena itu, hasil aktual dapat berbeda apabila turbin dibuat dan diuji secara langsung.

Secara keseluruhan, simulasi MATLAB memberikan gambaran mengenai pengaruh head, debit, dan efisiensi terhadap kemampuan Turbin Pelton dalam menghasilkan energi listrik. Hasil tersebut dapat digunakan sebagai dasar untuk melakukan pengembangan desain pada tahap berikutnya, terutama pada bagian nozzle, runner, bucket, penstock, poros, dan generator.

I. KESIMPULAN, PENUTUP, DAN REKOMENDASI

Kesimpulan

Berdasarkan proses perancangan dan simulasi yang telah dilakukan, Turbin Pelton dapat digunakan sebagai salah satu alternatif sistem konversi energi untuk memanfaatkan energi air pada kondisi head relatif tinggi dan debit yang sesuai. Perancangan dilakukan dengan mempertimbangkan kebutuhan daya listrik, kondisi hidrolik, efisiensi turbin, serta efisiensi generator.

Berdasarkan kebutuhan awal sebesar 10 kW untuk 20 rumah, kapasitas generator ditentukan sebesar 12 kW. Dari hasil perhitungan diperoleh kondisi desain berupa head sebesar 50 m dan debit sekitar 0,034 m³/s. Dengan efisiensi turbin sebesar 80% dan efisiensi generator sebesar 90%, sistem secara teoritis mampu menghasilkan daya generator sekitar 12 kW dengan efisiensi total sebesar 72%.

Hasil simulasi MATLAB memperlihatkan bahwa head dan debit memiliki pengaruh langsung terhadap daya generator. Pada debit yang tetap, peningkatan head menyebabkan peningkatan daya generator. Begitu pula pada head yang tetap, peningkatan debit menyebabkan daya generator meningkat.

Hasil simulasi tiga dimensi juga menunjukkan bahwa kombinasi head dan debit menentukan besarnya daya yang dapat dihasilkan oleh sistem. Semakin besar nilai head dan debit, semakin besar pula potensi daya generator yang tersedia.

Selain itu, simulasi efisiensi menunjukkan bahwa performa sistem dipengaruhi oleh efisiensi turbin dan generator. Efisiensi turbin pada model berada pada rentang 70% hingga 82%, sedangkan efisiensi generator berada pada rentang 85% hingga 90%. Efisiensi total sistem diperoleh dari perkalian kedua efisiensi tersebut.

Dengan demikian, hasil perhitungan dan simulasi menunjukkan bahwa rancangan awal Turbin Pelton telah memenuhi target daya generator sebesar 12 kW secara teoritis. Namun, hasil tersebut masih bergantung pada asumsi dan parameter yang digunakan dalam model sehingga diperlukan pengujian lebih lanjut untuk mengetahui performa aktual.

Penutup

Proyek perancangan Turbin Pelton ini memberikan gambaran mengenai penerapan prinsip Sistem Konversi Energi dalam mengubah energi potensial air menjadi energi mekanik dan kemudian menjadi energi listrik. Proses perancangan dilakukan secara bertahap mulai dari menentukan kebutuhan daya, mengidentifikasi parameter hidrolik, melakukan perhitungan komponen utama, hingga melakukan simulasi menggunakan MATLAB.

Melalui proses tersebut, penulis dapat memahami bahwa perancangan sistem konversi energi membutuhkan hubungan yang jelas antara kebutuhan pengguna, kondisi sumber energi, karakteristik turbin, serta kemampuan generator. Setiap parameter yang digunakan dalam perancangan memiliki pengaruh terhadap hasil akhir sehingga diperlukan analisis yang sistematis dan evaluasi terhadap hasil yang diperoleh.

Simulasi MATLAB memberikan gambaran awal mengenai karakteristik sistem dan membantu memperlihatkan pengaruh perubahan head, debit, dan efisiensi terhadap daya generator. Hasil simulasi tersebut dapat digunakan sebagai dasar dalam menentukan kondisi operasi dan melakukan pengembangan rancangan pada tahap berikutnya.

Meskipun demikian, hasil yang diperoleh dalam proyek ini masih berupa hasil perhitungan dan simulasi teoritis. Kondisi sebenarnya dapat dipengaruhi oleh berbagai faktor seperti rugi-rugi aliran, kondisi penstock, bentuk nozzle, karakteristik bucket, gesekan mekanis, kondisi generator, serta perubahan debit sumber air.

Oleh karena itu, rancangan ini dapat menjadi dasar awal untuk pengembangan Turbin Pelton yang lebih detail dan pengujian secara eksperimental pada tahap selanjutnya.

Rekomendasi

Tahap pengembangan berikutnya perlu dilakukan dengan memperoleh data lapangan yang lebih akurat. Data tersebut terutama meliputi head efektif, debit air, variasi debit terhadap waktu, kondisi saluran air, serta kondisi lingkungan di sekitar sumber air. Data hasil pengukuran dapat digunakan untuk menggantikan asumsi yang digunakan dalam simulasi sehingga hasil perancangan menjadi lebih sesuai dengan kondisi sebenarnya.

Perancangan komponen Turbin Pelton juga perlu dikembangkan secara lebih detail, terutama pada bagian runner, bucket, nozzle, penstock, poros, serta sistem transmisi menuju generator. Analisis terhadap dimensi dan karakteristik masing-masing komponen diperlukan untuk memastikan bahwa seluruh bagian mampu bekerja sesuai dengan kondisi operasi yang telah ditentukan.

Selain itu, pemilihan generator perlu dianalisis lebih lanjut agar sesuai dengan daya dan putaran turbin. Sistem kontrol dan sistem proteksi juga perlu dirancang untuk menjaga keamanan serta kestabilan operasi pembangkit.

Pengujian eksperimental sangat direkomendasikan sebagai tahap lanjutan. Hasil pengujian dapat dibandingkan dengan hasil simulasi MATLAB untuk mengetahui tingkat kesesuaian antara model teoritis dan kondisi aktual. Perbedaan yang ditemukan dapat digunakan untuk memperbaiki asumsi, parameter, dan model perhitungan.

Pengembangan selanjutnya juga perlu memperhatikan aspek keberlanjutan sumber air dan kondisi lingkungan. Pemanfaatan energi air sebaiknya dilakukan secara bertanggung jawab sehingga manfaat energi yang diperoleh tetap sejalan dengan upaya menjaga kondisi lingkungan sekitar.

J. UCAPAN TERIMA KASIH

Penulis mengucapkan puji dan syukur kepada Allah SWT atas segala rahmat, kesehatan, kesempatan, dan kemudahan yang diberikan selama proses penyelesaian proyek perancangan Turbin Pelton ini.

Penulis menyampaikan terima kasih kepada dosen pengampu mata kuliah Sistem Konversi Energi yang telah memberikan arahan, pengetahuan, dan kesempatan kepada penulis untuk mempelajari proses perancangan sistem konversi energi secara lebih mendalam.

Ucapan terima kasih juga disampaikan kepada teman-teman dan semua pihak yang telah memberikan bantuan, masukan, diskusi, serta dukungan selama proses perhitungan, simulasi MATLAB, penyusunan laporan, hingga penyelesaian proyek ini.

Penulis menyadari bahwa proyek perancangan ini masih memiliki keterbatasan, baik dari sisi data, asumsi, metode perhitungan, maupun simulasi yang dilakukan. Oleh karena itu, kritik dan saran yang membangun sangat diharapkan untuk meningkatkan kualitas perancangan pada tahap selanjutnya.

Semoga proyek perancangan Turbin Pelton ini dapat memberikan manfaat dalam memahami penerapan prinsip konversi energi air menjadi energi listrik serta menjadi pengalaman yang berguna bagi penulis dalam mengembangkan kemampuan di bidang teknik energi.

K. REFERENSI YANG DIKUTIP

U.S. Department of Energy. Types of Hydropower Turbines. Office of Energy Efficiency and Renewable Energy.

U.S. Department of Energy. Microhydropower Systems. Office of Energy Efficiency and Renewable Energy.

International Electrotechnical Commission. IEC 62006:2010 – Hydraulic Machines – Acceptance Tests for Small Hydroelectric Installations.

Paish, O. (2002). Micro-hydropower: Status and prospects. Proceedings of the Institution of Mechanical Engineers, Part A: Journal of Power Engineering, 216(1), 31–40.

Williamson, S. J., Stark, B. H., & Booker, J. D. (2014). Low head pico hydro turbine selection using a multi-criteria analysis. Renewable Energy, 61, 43–50.

Penche, C. (1998). Layman’s Handbook on How to Develop a Small Hydro Site. European Commission.

L. LAMPIRAN

Lampiran 1. Kode Program MATLAB

1. Kode Simulasi Pengaruh Head terhadap Daya Generator

clc

clear

close all

rho = 1000;

g = 9.81;

eta_t = 0.8;

eta_g = 0.9;

Q = 0.034;

H = 10:10:100;

Pg = rho*g*Q.*H*eta_t*eta_g/1000;

figure

plot(H,Pg,’-o’,’LineWidth’,2)

grid on

xlabel(‘Head (m)’)

ylabel(‘Daya Generator (kW)’)

title(‘Pengaruh Head terhadap Daya Generator’)

2. Kode Simulasi Pengaruh Debit terhadap Daya Generator

clc

clear

close all

rho = 1000;

g = 9.81;

eta_t = 0.8;

eta_g = 0.9;

H = 50;

Q = 0.01:0.005:0.06;

Pg = rho*g*Q*H*eta_t*eta_g/1000;

figure

plot(Q,Pg,’-s’,’LineWidth’,2)

grid on

xlabel(‘Debit (m^3/s)’)

ylabel(‘Daya Generator (kW)’)

title(‘Pengaruh Debit terhadap Daya Generator’)

3. Kode Simulasi Hubungan Head, Debit, dan Daya Generator

clc

clear

close all

rho = 1000;

g = 9.81;

eta_t = 0.8;

eta_g = 0.9;

H = 10:5:100;

Q = 0.01:0.0025:0.06;

[Hm,Qm] = meshgrid(H,Q);

Pg = rho*g.*Qm.*Hm*eta_t*eta_g/1000;

figure

surf(Hm,Qm,Pg)

xlabel(‘Head H (m)’)

ylabel(‘Debit Q (m^3/s)’)

zlabel(‘Daya Generator (kW)’)

title(‘Hubungan Head, Debit dan Daya Generator’)

colorbar

shading interp

4. Kode Simulasi Efisiensi Turbin, Generator, dan Sistem

clc

clear

close all

Q = 0.01:0.005:0.06;

eta_turbin = [70 73 76 78 80 81 82 82 81 80 79];

eta_generator = [85 86 87 88 89 90 90 90 89 88 87];

eta_sistem = eta_turbin.*eta_generator/100;

figure

plot(Q,eta_turbin,’-o’,’LineWidth’,2)

hold on

plot(Q,eta_generator,’-s’,’LineWidth’,2)

plot(Q,eta_sistem,’-^’,’LineWidth’,2)

grid on

xlabel(‘Debit (m^3/s)’)

ylabel(‘Efisiensi (%)’)

title(‘Efisiensi Turbin, Generator, dan Sistem’)

legend(‘Efisiensi Turbin’,…

       ‘Efisiensi Generator’,…

       ‘Efisiensi Sistem’)
