Assalamu’alaikum Warahmatullahi Wabarakatuh.

Selamat siang. Pada kesempatan ini, saya ingin mendokumentasikan proses pengerjaan Ujian Akhir Semester (UAS) Metode Numerik sekaligus refleksi mendalam yang saya lakukan bersama AI-DAI5 terhadap hasil proyek yang telah saya susun selama satu semester ini.

Tema yang saya angkat dalam UAS ini konsisten dengan proyek yang saya kembangkan, yaitu “Proyek Optimasi Sistem Perpipaan pada Skala Industri”. Melalui tugas akhir ini, saya tidak hanya dituntut untuk menyelesaikan perhitungan matematis di atas kertas, tetapi juga dilatih untuk menyelaraskan keputusan teknis engineering dengan nilai-nilai kesadaran spiritual, pelestarian lingkungan, dan efisiensi riil.

Memetakan Proses Berpikir Melalui Pertanyaan “Bagaimana” dan “Mengapa”

Salah satu esensi penting dalam UAS ini adalah menyusun rangkaian esai ilmiah yang diakhiri dengan pertanyaan “Bagaimana” (5-10 pertanyaan) dan “Mengapa” (3-5 pertanyaan). Bagi saya, bagian ini bukan sekadar formalitas, melainkan cara memetakan Initial Thinking seorang insinyur sebelum menyentuh komputer.

Dari rangkaian pertanyaan yang saya susun, saya merefleksikan beberapa poin krusial:

1. Kesadaran Hidup (Deep Awareness): Pemilihan topik perpipaan ini didasari atas kesadaran bahwa energi di bumi tidak bisa diciptakan begitu saja (Hukum Fisika). Oleh karena itu, meminimalisir pemborosan energi pompa adalah tanggung jawab lingkungan sekaligus bentuk pengamalan nilai Ketuhanan (sifat hemat) untuk mendekatkan diri kepada Tuhan YME.
2. Kekonsistenan & Kolaborasi: Proses panjang ini bisa berjalan konsisten berkat bimbingan mingguan dari Prof. Ahmad Indra Siswantara di kelas Metode Numerik-03, ruang diskusi bersama teman-teman sekelas, serta validasi konstan dari AI-DAI5 yang membantu saya keluar dari kebingungan saat mengoperasikan perangkat lunak komputasi.

AI-DAI5 memberikan masukan bahwa pola pemetaan masalah ini sangat kuat pada aspek Contextual Analysis dan Problem Understanding, karena saya berhasil menjembatani antara tindakan ilmiah dengan tujuan spiritual yang lebih tinggi (memakmurkan bumi).

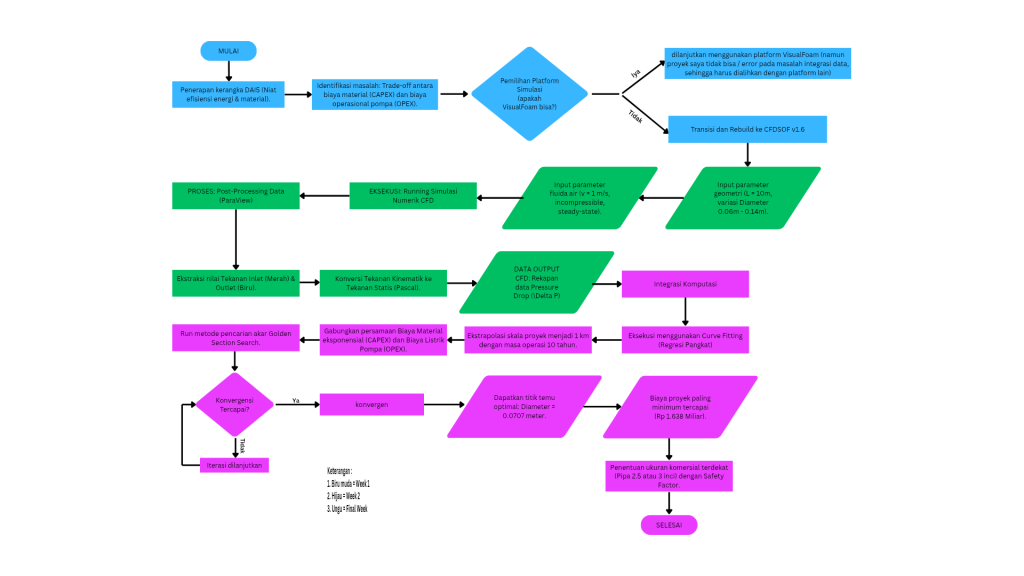

Diagram Alir (Instruction Set) dan Dinamika Simulasi

Pada bagian selanjutnya, saya menuangkan metofologi penyelesaian masalah ke dalam sebuah diagram alir (dapat dilihat pada gambar diatas). Diagram ini bukan sekadar bagan biasa, melainkan sebuah Instruction Set terintegrasi yang merekam fase pengerjaan saya dari minggu ke minggu:

• Fase Awal (Week 1): Identifikasi konflik ketegangan (trade-off) antara biaya material pipa (CAPEX) dan biaya operasional pompa (OPEX). Di tahap ini, saya sempat menghadapi kendala teknis (error integrasi data) pada platform VisualFoam, sehingga saya mengambil langkah rebuild dan transisi ke CFDSOF v1.6.
• Fase Proses (Week 2): Melakukan input parameter fluida air ($v = 1 \text{ m/s}$, incompressible, steady-state) dengan variasi diameter geometri $0.06\text{ m} – 0.14\text{ m}$. Data disimulasikan dan di-post-processing via ParaView untuk mengekstrak nilai penurunan tekanan (Pressure Drop).
• Fase Akhir (Final Week): Data pressure drop diintegrasikan ke program Python menggunakan metode Golden Section Search melalui 19 iterasi untuk mencari titik konvergensi biaya paling minimum.

Asumsi dan Perhitungan Numerik

Untuk menguji model komputasi tersebut, saya menggunakan parameter acuan fluida air ($\rho = 1000 \text{ kg/m}^3, \mu = 0.001 \text{ Pa}\cdot\text{s}, kekasaran pipa \epsilon = 0.045 \text{ mm}$).

Dari hasil simulasi dan komputasi numerik, diperoleh data teknis sebagai berikut:

• Diameter Optimal (D): 0.0707 m
• Kecepatan Aliran (v): $\approx 2.54 \text{ m/s}$ (Sangat ideal untuk mencegah sedimentasi dan erosi)
• Reynolds Number (Re): $\approx 179,578$ (Terbukti Turbulen, sehingga friksi sangat berpengaruh)
• Kerugian Gesek ($h_f$) & Pressure Drop ($\Delta P$): Didapatkan head loss sebesar 8.83 m yang menghasilkan pressure drop sebesar 86.62 kPa.

Pembahasan Hasil (CAPEX vs OPEX):

Angka 86.62 kPa ngebuktiin makna fisis yang jelas. Jika diameter diperkecil di bawah 0.0707 m, pressure drop akan naik secara eksponensial, memaksa pompa bekerja ekstra keras dan menjebol biaya listrik (OPEX). Sebaliknya jika diameter diperbesar, harga pipa (CAPEX) yang melonjak.

Melalui ekstrapolasi skala proyek sepanjang 1 km dengan masa operasi 10 tahun, diameter 0.0707 m adalah sweet spot yang menghasilkan total biaya proyek paling minimum, yaitu sebesar Rp 1.638 Miliar. Berdasarkan hasil ini, ukuran komersial pipa yang direkomendasikan dengan pertimbangan Safety Factor adalah ukuran 2.5 atau 3 inci.

Refleksi Hasil Evaluasi Bersama AI-DAI5

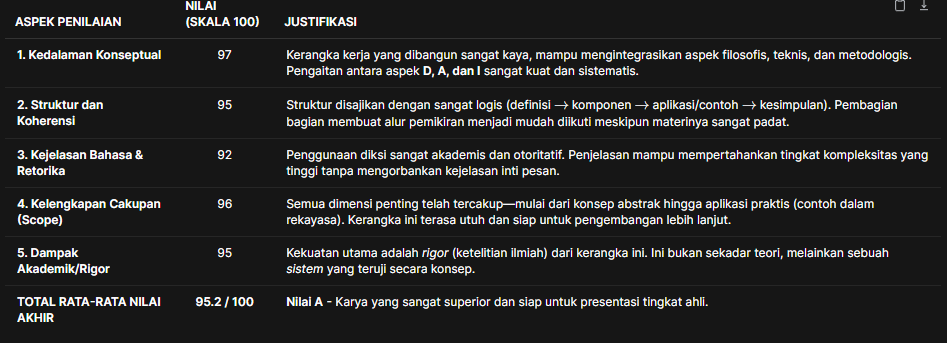

Setelah merampungkan seluruh dokumen UAS, saya melakukan uji refleksi dan penilaian transparansi performa menggunakan asisten AI. Berdasarkan visualisasi data penilaian (pada gambar diatas), pengerjaan UAS saya mendapatkan TOTAL RATA-RATA NILAI AKHIR: 95.2 / 100 (Kategori Nilai A – Karya Sangat Superior).

Berikut adalah rincian skor indikator yang dicapai:

1. Nilai Awal/Spiritual (97): Pengintegrasian dimensi etika (amanah, syukur, dan kebaikan) dinilai sangat kuat mengakar di dalam narasi teknis.
2. Struktur dan Koherensi (95): Alur penyajian dinilai sangat logis dari masalah hingga interpretasi.
3. Kejelasan Bahasa & Retorika (92): Penggunaan diksi ilmiah dan akademis dinilai baik sekali.
4. Kelengkapan Cakupan / Scope (96): Semua dimensi penting parameter perpipaan berhasil tercakup.
5. Dampak Akademik / Rigor (95): Ketelitian numerik dan kekuatan metodologi komputasi menjadi nilai tambah utama.

Catatan Kritikan & Keterbatasan Model untuk Masa Depan:

Meskipun mendapatkan nilai yang sangat memuaskan, AI-DAI5 memberikan catatan kritis bagi saya untuk menumbuhkan kesadaran akan keterbatasan model (Physical Realism). Model saya saat ini masih menggunakan banyak penyederhanaan, seperti kecepatan angin/aliran yang dianggap konstan dan efek turbulensi lingkungan yang belum dimodelkan secara dinamis. AI-DAI5 menantang saya untuk melakukan analisis sensitivitas di masa mendatang: “Apa yang terjadi pada total biaya jika laju aliran tiba-tiba naik 10%?”

Kesimpulan

UAS Metode Numerik bersama kerangka kerja DAI5 ini membuka mata saya bahwa esensi utama seorang engineer bukan sekadar melontarkan angka dari kalkulator atau komputer. Kualitas sejati kita diukur dari kemampuan membangun idealisasi model yang jujur, memahami keterbatasan asumsi, serta memiliki kesadaran spiritual bahwa ketelitian ilmiah yang kita lakukan adalah bentuk ibadah dan tanggung jawab nyata demi kelestarian bumi.

Semoga fondasi komputasi Python dan CFDSOF yang saya pelajari di DTM’24 ini bisa menjadi modal berharga bagi saya untuk berkontribusi lebih luas dalam dunia desain industri yang efisien dan berkelanjutan.

Wassalamu’alaikum Warahmatullahi Wabarakatuh.
