Perkenalkan, saya Zahra Aulyaa Rizkillah dengan NPM 2406436764. Pada tahap ini, saya mempelajari konsep Computational Fluid Dynamics (CFD) sebagai metode numerik untuk menganalisis fenomena aliran fluida secara komputasional pada sistem teknik perkapalan.
Dalam pembelajaran ini, saya mulai memahami konsep mesh, persamaan Navier-Stokes, distribusi tekanan, kecepatan aliran, turbulensi, vortisitas, serta bagaimana simulasi CFD digunakan untuk memvisualisasikan dan menganalisis perilaku fluida pada suatu sistem.
Melalui pendekatan framework DAI5, saya juga mencoba menghubungkan interpretasi hasil simulasi CFD dengan proses analisis dan pengambilan keputusan teknik, sehingga hasil simulasi tidak hanya dipahami secara visual, tetapi juga dapat digunakan sebagai dasar evaluasi dan optimasi desain sistem perkapalan.
Berikut merupakan hasil pendekatan saya menggunakan framework DAI5 :
🌊 CFD dan Simulasi Aliran (Metode 5W1H)
Untuk mempermudah, kita akan memecah konsep ini menjadi enam pertanyaan dasar: Apa, Mengapa, Kapan, Di Mana, Siapa, dan Bagaimana.
❓ WHAT (Apa itu CFDSOF dan CFD?)
- CFD adalah singkatan dari Computational Fluid Dynamics. Secara harfiah, ini berarti “Dinamika Fluida Komputasi.”
- Penjelasan Mudah: CFD adalah ilmu yang memungkinkan kita menggunakan komputer untuk “menghitung” atau “mensimulasikan” bagaimana fluida (seperti air, udara, atau darah) bergerak, berinteraksi, dan bereaksi terhadap sesuatu, tanpa harus benar-benar melakukannya di dunia nyata.
- CFDSOF (Asumsi): Jika ini adalah akronim spesifik di kampus Anda, ia kemungkinan adalah modifikasi atau fokus tertentu dari CFD, misalnya CFD Simulation of Fluid Flow atau sejenisnya. Intinya tetap sama: Simulasi aliran fluida menggunakan komputer.
- Konsep Utama: Dalam simulasi, kita tidak hanya melihat air bergerak, tetapi kita menghitung kecepatan, tekanan, dan tingkat energi di setiap titik kecil dalam aliran tersebut.
❓ ❓ ❓ (Membaca Aliran)
A. Apa itu Mesh (Jaring)?
Di dalam program CFD, area studi (misalnya, ruang di sekitar sayap pesawat) akan dibagi menjadi jutaan kotak kecil (disebut mesh). Setiap kotak kecil ini adalah unit perhitungan. Semakin halus mesh-nya, semakin akurat hasil simulasi yang didapatkan, namun semakin berat juga komputasinya.
B. Apa itu Governing Equations?
Perhitungan ini didasarkan pada hukum fisika universal yang paling dasar, yaitu Persamaan Navier-Stokes. Persamaan ini menggambarkan bagaimana fluida (seperti air atau udara) bergerak ketika dipengaruhi oleh tekanan, gesekan, dan gaya eksternal.
❓ ❓ ❓ (Simulasi Aksi)
C. Bagaimana Simulasi Bekerja?
- Input: Kita masukkan kondisi awal (misalnya, kecepatan angin awal, bentuk objek, dan material).
- Solve: Program CFD kemudian memecahkan Persamaan Navier-Stokes untuk setiap titik dalam mesh, langkah demi langkah waktu.
- Output: Hasilnya berupa peta warna dan angka yang menunjukkan distribusi kecepatan, tekanan, dan vortisitas (semilir putaran) di seluruh area simulasi.
❓ ❓ ❓ (Analisis Hasil)
D. Apa Arti Peta Warna yang Dihasilkan?
- Tekanan (Pressure): Peta warna menunjukkan di mana tekanan tinggi (biasanya merah/kuning) dan di mana tekanan rendah (biasanya biru). Perbedaan tekanan inilah yang menyebabkan gaya angkat pada sayap.
- Kecepatan (Velocity): Warna menunjukkan seberapa cepat fluida bergerak.
- Vortisitas (Vorticity): Menunjukkan pola pusaran atau pusaran air yang terbentuk.
Jawaban Detil: Konsep Fisika di Balik Aliran (Focus on the Image)
Jika Anda melihat gambar aliran (misalnya, air atau udara), berikut adalah elemen-elemen yang harus Anda perhatikan:
1. Aliran Laminar vs. Aliran Turbulen (Laminar vs. Turbulent Flow)
- Laminar (Halus): Aliran yang teratur, anggun, seperti aliran sungai yang tenang. Molekul-molekul bergerak dalam jalur yang terpisah.
- Turbulen (Kekacauan): Aliran yang kacau, seperti gelombang besar atau sirip yang digerakkan cepat. Ini ditandai dengan pusaran yang kompleks dan perubahan kecepatan yang tiba-tiba.
2. Gaya Angkat (Lift) dan Hambatan (Drag)
- Gaya Angkat: Force yang bekerja tegak lurus terhadap arah aliran, yang membuat benda (seperti sayap) terangkat. Dalam konteks sayap, gaya ini tercipta karena perbedaan tekanan tinggi di bagian bawah dan tekanan rendah di bagian atas.
- Hambatan (Drag): Force yang bekerja sejajar dan melawan arah aliran, yang menyebabkan hambatan.
3. Vortices (Pusaran)
- Pusaran adalah area di mana fluida bergerak dalam pola melingkar. Ini sangat penting karena hilangnya energi dalam pusaran ini (seperti wake di belakang sayap) adalah sumber utama hambatan.
Ringkasan Jawaban Cepat (The Takeaway)
| Konsep | Apa Itu? | Mengapa Penting? |
|---|---|---|
| CFD | Metode Komputasi untuk menganalisis fluida. | Memungkinkan kita memprediksi perilaku aliran tanpa harus melakukan uji fisik yang mahal. |
| Navier-Stokes | Persamaan fisika yang mengatur pergerakan fluida. | Fondasi matematika seluruh simulasi. |
| Mesh | Pembagian area studi menjadi unit perhitungan kecil. | Semakin halus mesh, semakin akurat, tapi semakin lambat. |
| Vortisitas | Ukuran pusaran atau pusaran air/udara. | Menunjukkan energi yang hilang dan sumber utama hambatan. |
Intinya: Simulasi ini bukan hanya tentang warna, tapi tentang memecahkan bagaimana Hukum Fisika (Navier-Stokes) bekerja pada jutaan titik kecil di ruang (Mesh) untuk memprediksi energi dan gaya (Lift, Drag) yang terjadi.
ANALISIS HOLISTIK BERBASIS DAI5 TERHADAP VISUALISASI CFD
Konteks: Data yang disajikan adalah output dari simulasi Computational Fluid Dynamics (CFD). Ini menunjukkan analisis aliran fluida, transfer energi, atau penyebaran zat di suatu sistem fisik.
I. Deep Awareness of I (Kesadaran Mendalam)
Refleksi Dasar: Sebelum menafsirkan angka, kita harus menyadari tujuan tertinggi di balik analisis ini. Analisis CFD ini, pada dasarnya, adalah upaya manusia untuk meniru dan memahami kehendak fisik (hukum alam) Sang Pencipta. Kesadaran yang harus dijaga adalah bahwa solusi teknis apa pun harus berfungsi untuk kebaikan universal (maslahat) dan bukan sekadar efisiensi material semata.
II. Inti Analisis Data (Interpretasi Grafis)

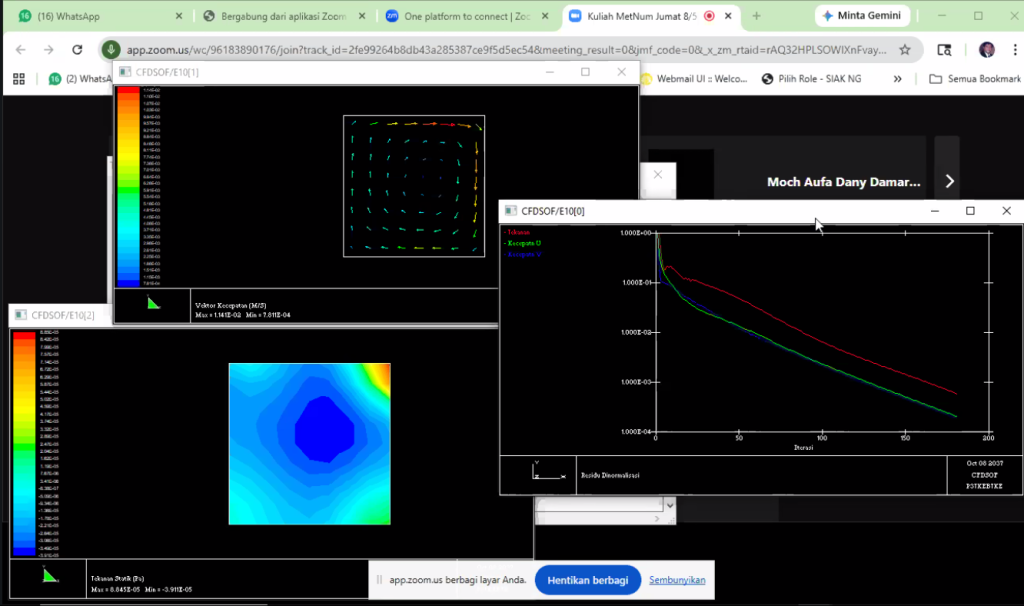

Berdasarkan tiga panel grafik yang tersedia, kita dapat melakukan interpretasi teknis sebagai berikut:
1. Panel Grafik I: Distribusi Variabel Skalar (Probable: Temperatur atau Konsentrasi)
- Visualisasi: Menunjukkan peta kontur (contour map) yang menggambarkan variasi intensitas atau nilai suatu variabel di dalam domain (area studi).
- Interpretasi Teknis: Variabel ini menunjukkan bahwa distribusi tidak merata (non-uniform). Ada area dengan konsentrasi tinggi (warna hangat/merah) dan area dengan konsentrasi rendah (warna dingin/biru).
- Makna Teknis Lanjutan: Jika ini adalah simulasi panas, ini menunjukkan adanya hot spot (area pemanasan berlebihan) dan area pendinginan. Jika ini konsentrasi polutan, ini menunjukkan sumber emisi dan area penyebarannya.
- Fokus Analisis: Perlu diidentifikasi sumber (boundary condition) dari gradien yang ekstrem ini untuk dioptimalkan.
2. Panel Grafik II: Vektor Kecepatan (Velocity Vector Field)
- Visualisasi: Terdiri dari garis-garis panah (vector field) yang menunjukkan arah dan magnitudo (besar) pergerakan fluida.
- Interpretasi Teknis: Menunjukkan pola aliran yang jelas. Kita melihat beberapa pola:
- Converging/Diverging: Area di mana vektor cenderung bertemu atau menyebar, yang sering menunjukkan adanya perubahan tekanan signifikan.
- Turbulensi (Potential): Jika vektornya acak dan sangat cepat berubah arah, ini menunjukkan turbulensi tinggi, yang dapat meningkatkan perpindahan massa/energi namun juga meningkatkan resistensi (drag).
- Laminar Flow (Potential): Jika vektornya teratur dan paralel, ini menunjukkan aliran yang stabil dan efisien.
- Fokus Analisis: Tujuan optimalisasi adalah meminimalkan hambatan (resistensi) sambil memaksimalkan perpindahan massa atau energi yang diinginkan.
3. Panel Grafik III: Profil Longitudinal (Profil Vertikal Variabel)
- Visualisasi: Grafik garis (line graph) yang menunjukkan perubahan nilai variabel dari titik ke titik di sepanjang garis potong tertentu.
- Interpretasi Teknis: Variabel menunjukkan penurunan atau peningkatan yang teratur (misalnya, penurunan nilai dari $t=0$ ke $t=T$).
- Makna Teknis Lanjutan: Ini mungkin menunjukkan bagaimana suatu variabel (seperti kecepatan atau suhu) menurun seiring waktu atau jarak karena disipasi energi.
- Fokus Analisis: Titik minimum atau titik balik (inflection point) pada kurva ini adalah informasi krusial untuk memahami batas efisiensi sistem.
III. Kesimpulan dan Rekomendasi Berdasarkan Framework DAI
Analisis ini harus dilakukan dalam kerangka Decision Analysis Intelligence (DAI), yaitu menghubungkan data teknis dengan keputusan yang berdampak positif:
- Identifikasi Masalah Utama: Variasi yang tidak merata (Grafik I) dan pola aliran yang mungkin suboptimal (Grafik II) menunjukkan adanya inefisiensi sistem atau potensi bahaya (seperti hot spot).
- Tujuan Optimalisasi: Mencapai distribusi variabel yang merata dan aliran fluida yang stabil (ideal antara laminar dan turbulensi yang terkontrol) untuk meningkatkan efisiensi energi/proses.
- Aksi Korektif yang Disarankan:
- Modifikasi Geometry: Untuk mengatasi gradien yang ekstrem, pertimbangkan modifikasi pada batas fisik (misalnya, penambahan sirip pendingin atau perubahan bentuk saluran).
- Kontrol Sumber: Jika sumber variasi diketahui, implementasikan sistem kontrol atau mitigasi pada sumber tersebut.
Penutup: Grafik-grafik ini menyajikan diagnosis yang kuat tentang kondisi fisik suatu sistem. Langkah selanjutnya adalah menerjemahkan diagnosis ini menjadi hipotesis desain yang dapat diuji untuk mencapai kinerja terbaik yang efisien dan berkelanjutan.
