Idealization: Menyederhanakan Tanpa Kehilangan Inti
Masalah nyata selalu lebih rumit dari model. Tugas seorang insinyur bukan menyederhanakan secara sembarangan, melainkan memilih dengan bijak: detail mana yang esensial, dan mana yang boleh diabaikan tanpa mengubah inti masalah.
Propeller kapal sesungguhnya dipengaruhi oleh puluhan variabel: turbulensi aliran di belakang lambung, efek kavitasi, interaksi propeller-kemudi, dan sebagainya. Namun untuk tujuan analisis efisiensi pada kondisi operasi normal, sebagian besar variabel tersebut dapat diabaikan melalui asumsi yang terjustifikasi secara teknis.
Asumsi-Asumsi Model (Idealization Assumptions)
ASUMSI 01
Kondisi Open-Water
Propeller dianalisis dalam kondisi open-water test โ aliran bebas, seragam, tidak terpengaruh turbulensi lambung. Ini adalah kondisi standar pengujian Wageningen B-series dan ITTC.
ASUMSI 02
Aliran Incompressible & Steady
Air laut diasumsikan sebagai fluida inkompresibel dengan aliran tunak (steady-state). Efek gelombang dan percepatan kapal diabaikan karena fokus pada kondisi pelayaran normal.
ASUMSI 03
Kavitasi Diabaikan
Efek kavitasi tidak diperhitungkan. AE/A0 = 0.55 dipilih untuk memastikan margin kavitasi yang aman pada kecepatan operasi ferry 12 knot.
ASUMSI 04
Properti Air Laut Standar ITTC
ฯ = 1025 kg/mยณ (salinitas 3.5%, suhu 15ยฐC) dan viskositas kinematik ฮฝ = 1.188 ร 10โปโถ mยฒ/s sesuai standar ITTC 7.5-02-03-02.1.
Justifikasi Asumsi
| Asumsi | Justifikasi Teknis | Referensi |
|---|---|---|
| Open-water | Data Wageningen B-series memang diperoleh dari kondisi open-water test; konsisten dengan sumber data yang digunakan | Politis (2023) |
| Incompressible | Kecepatan aliran jauh di bawah kecepatan suara dalam air; bilangan Mach โช 0.3 | Bertram (2012) |
| Kavitasi diabaikan | AE/A0 = 0.55 memberikan luasan daun yang cukup untuk menjaga tekanan lokal di atas tekanan uap pada Vs = 12 knot | ITTC (2021) |
| Properti ITTC | Nilai standar internasional yang digunakan dalam semua pengujian towing tank di seluruh dunia | ITTC (2021) |
Pemilihan Model Propeller: Wageningen B4-55
Berdasarkan dua referensi utama โ Wageningen B-series Open Water Propeller Performance Charts (Politis, 2023) dan Practical Ship Hydrodynamics (Bertram, 2012) โ dipilih propeller dengan spesifikasi berikut yang representatif untuk kapal ferry Indonesia ukuran menengah:
⚙ Spesifikasi Propeller โ Wageningen B4-55
Seri Propeller
B4-55
Wageningen B-series
Jumlah Daun (z)
4
blades
Blade Area Ratio
0.55
AE/A0
Pitch Ratio
0.80
P/D
Diameter
2.0
meter
Reynolds Number
2ร10โท
Reโ.โโ R
Spesifikasi ini berada dalam batas regresi valid Wageningen B-series (untuk z=4: 0.40 โค AE/A0 โค 1.00, 0.50 โค P/D โค 1.40) dan sangat umum digunakan pada kapal ferry ASDP maupun kapal perintis di jalur pelayaran domestik Indonesia.
Data Open-Water: Tabel KT, KQ, dan ฮทโ
Dari chart Wageningen B-series untuk B4-55, P/D = 0.80, Re = 2ร10โท, berikut adalah nilai KT, KQ, dan efisiensi open-water (ฮทโ) pada berbagai advance ratio (J) yang akan menjadi acuan validasi hasil komputasi:
| J | KT | 10ยทKQ | KQ | ฮทโ = JยทKT / (2ฯยทKQ) |
|---|---|---|---|---|
| 0.0 | 0.4090 | 0.5140 | 0.05140 | 0.000 |
| 0.1 | 0.3790 | 0.4870 | 0.04870 | 0.124 |
| 0.2 | 0.3460 | 0.4580 | 0.04580 | 0.241 |
| 0.3 | 0.3110 | 0.4260 | 0.04260 | 0.349 |
| 0.4 | 0.2720 | 0.3910 | 0.03910 | 0.444 |
| 0.5 | 0.2310 | 0.3530 | 0.03530 | 0.520 |
| 0.6 | 0.1870 | 0.3100 | 0.03100 | 0.578 |
| 0.7 | 0.1390 | 0.2640 | 0.02640 | 0.586 โ puncak ฮท |
| 0.8 | 0.0880 | 0.2130 | 0.02130 | 0.526 |
| 0.9 | 0.0330 | 0.1570 | 0.01570 | 0.302 |
| 1.0 | โ0.024 | 0.0960 | 0.00960 | โ0.397 |
Sumber: Diadaptasi dari Politis (2023) Wageningen B-series, B4-55, P/D=0.80, Re=2ร10โท. Baris hijau menunjukkan puncak efisiensi.
Dari tabel ini terlihat bahwa efisiensi maksimum dicapai sekitar J = 0.70 (ฮทโ = 58.6%). Rentang J = 0.65โ0.75 inilah yang menjadi target pencarian Newton-Raphson pada implementasi.
G. Methods & Procedures โ Bagian 4
Model Polinomial KT โ 49 Koefisien Wageningen
Sesuai Bertram (2012) dan Oosterveld & Van Oossanen (1975), KT direpresentasikan sebagai:
Persamaan Polinomial Wageningen (Oosterveld & Van Oossanen, 1975) KT = ฮฃ CT ยท J^s ยท (P/D)^t ยท (AE/A0)^u ยท Z^v Dengan P/D=0.80, AE/A0=0.55, Z=4 (konstanta): KT(J) = ฮฃ CT ยท J^s ยท (0.80)^t ยท (0.55)^u ยท (4)^v = fungsi satu variabel dalam J saja
Berikut adalah seluruh 49 koefisien regresi CT beserta eksponen s, t, u, v yang digunakan:
| No | CT | s (J) | t (P/D) | u (AE/A0) | v (Z) |
|---|---|---|---|---|---|
| 1 | 0.00880496 | 0 | 0 | 0 | 0 |
| 2 | -0.20455403 | 1 | 0 | 0 | 0 |
| 3 | 0.16622663 | 0 | 1 | 0 | 0 |
| 4 | 0.06837479 | 0 | 2 | 0 | 0 |
| 5 | -0.00674427 | 1 | 1 | 0 | 0 |
| 6 | -0.00110636 | 0 | 3 | 0 | 0 |
| 7 | -0.16852900 | 2 | 0 | 0 | 0 |
| 8 | 0.00118228 | 1 | 2 | 0 | 0 |
| 9 | -0.03258850 | 0 | 0 | 1 | 0 |
| 10 | 0.16306400 | 1 | 0 | 1 | 0 |
| 11 | 0.04813810 | 2 | 0 | 1 | 0 |
| 12 | 0.00402690 | 0 | 1 | 1 | 0 |
| 13 | -0.10788990 | 1 | 1 | 1 | 0 |
| 14 | -0.01367610 | 0 | 0 | 0 | 1 |
| 15 | 0.06100490 | 1 | 0 | 0 | 1 |
| 16 | -0.06034450 | 2 | 0 | 0 | 1 |
| 17 | 0.01662600 | 0 | 1 | 0 | 1 |
| 18 | 0.01140700 | 1 | 1 | 0 | 1 |
| 19 | -0.00113250 | 0 | 2 | 0 | 1 |
| 20 | -0.12618500 | 3 | 0 | 0 | 0 |
| 21 | 0.00242991 | 0 | 2 | 1 | 0 |
| 22 | 0.06548300 | 3 | 0 | 1 | 0 |
| 23 | 0.01265420 | 2 | 1 | 0 | 1 |
| 24 | -0.03991080 | 0 | 1 | 1 | 1 |
| 25 | 0.03575780 | 1 | 1 | 1 | 1 |
| 26 | -0.01454800 | 2 | 1 | 1 | 0 |
| 27 | -0.01059050 | 3 | 1 | 0 | 0 |
| 28 | 0.00105980 | 0 | 2 | 0 | 2 |
| 29 | -0.00183150 | 1 | 2 | 0 | 1 |
| 30 | 0.00026997 | 3 | 2 | 0 | 0 |
| 31 | -0.01260400 | 0 | 0 | 2 | 0 |
| 32 | 0.00326830 | 1 | 0 | 2 | 0 |
| 33 | -0.00128100 | 2 | 0 | 2 | 0 |
| 34 | 0.01717790 | 0 | 1 | 0 | 2 |
| 35 | -0.03361720 | 1 | 1 | 0 | 2 |
| 36 | 0.01254080 | 2 | 1 | 0 | 2 |
| 37 | 0.00210390 | 0 | 2 | 1 | 1 |
| 38 | -0.01414100 | 1 | 2 | 1 | 0 |
| 39 | -0.00239940 | 2 | 2 | 1 | 0 |
| 40 | 0.00220320 | 0 | 0 | 0 | 2 |
| 41 | -0.00466600 | 1 | 0 | 0 | 2 |
| 42 | 0.00279560 | 2 | 0 | 0 | 2 |
| 43 | -0.00029000 | 3 | 0 | 0 | 2 |
| 44 | 0.00189400 | 0 | 1 | 2 | 0 |
| 45 | -0.00280320 | 1 | 1 | 2 | 0 |
| 46 | 0.00169580 | 2 | 1 | 2 | 0 |
| 47 | 0.00105640 | 0 | 2 | 2 | 0 |
| 48 | -0.00149870 | 1 | 2 | 2 | 0 |
| 49 | -0.00146564 | 0 | 3 | 2 | 2 |
Tabel dapat di-scroll. Sumber: Oosterveld & Van Oossanen (1975); Bertram (2012), hal. 44.
G. Methods & Procedures โ Bagian 5
Instruction Set โ Langkah Solusi Newton-Raphson
Sesuai outline DAI5, berikut adalah instruksi prosedural lengkap yang akan dieksekusi pada implementasi minggu depan:
- 1 Tetapkan kondisi operasi kapal: Kecepatan (Vs), putaran propeller (n), diameter (D), wake fraction (w), hambatan total (RT), dan densitas air laut (ฯ).
- 2 Hitung KT,req: KT,req = RT / (ฯ ยท nยฒ ยท Dโด). Ini adalah nilai target yang harus dipenuhi oleh KT(J) pada titik operasi.
- 3 Tentukan tebakan awal Jโ: Jโ = Va / (n ยท D), di mana Va = Vs ร (1 โ w). Tebakan ini harus berada dalam rentang valid J โ [0, 1].
- 4 Hitung f(Jโ): Evaluasi f(Jโ) = KT(Jโ) โ KT,req menggunakan 49 koefisien polinomial Wageningen dengan P/D=0.80, AE/A0=0.55, Z=4.
- 5 Hitung fโฒ(Jโ): Evaluasi turunan analitik fโฒ(J) = dKT/dJ, yaitu: fโฒ(J) = ฮฃ CT ยท s ยท J^(sโ1) ยท (0.80)^t ยท (0.55)^u ยท (4)^v untuk suku dengan s โฅ 1.
- 6 Update J: J(n+1) = J(n) โ f(J(n)) / fโฒ(J(n)). Ini adalah langkah inti Newton-Raphson.
- 7 Cek konvergensi: Jika |f(Jโ)| < ฮต = 10โปโถ, iterasi berhenti. Nilai J* = Jโ adalah solusi. Jika belum, kembali ke langkah 4.
- 8 Hitung parameter akhir: Dari J*, hitung KT(J*), KQ(J*), efisiensi ฮทโ = J*ยทKT / (2ฯยทKQ), dan daya yang dibutuhkan PD = 2ฯยทnยทQ.

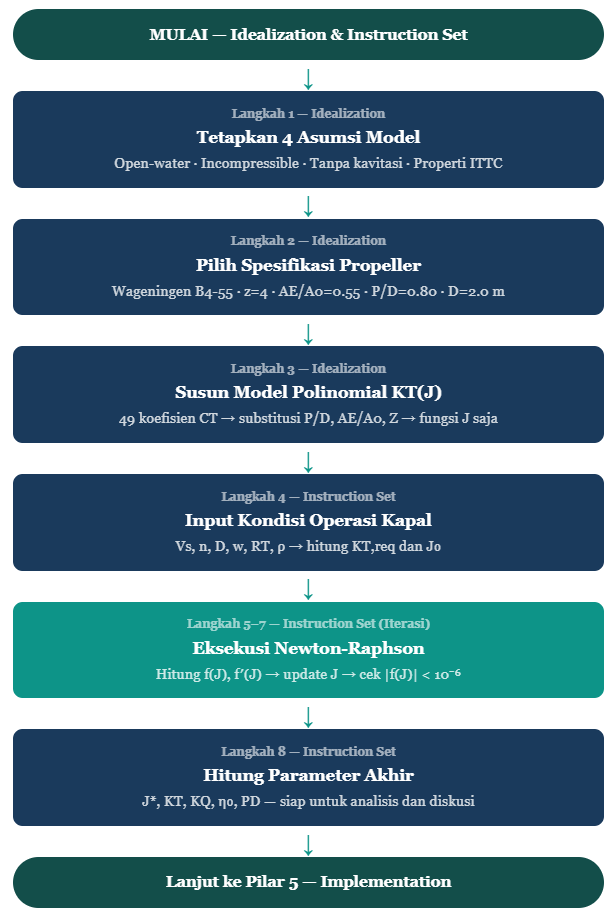

Flowchart โ Alur Idealization & InMULAI โ Idealization & Instruction Set
Sumber Data yang Digunakan
📘Politis, G.K. (2023) โ Wageningen B-series Open Water Propeller Performance Charts
DOI: 10.5281/zenodo.8352831. Sumber data chart KT, KQ, dan ฮท untuk semua kombinasi z, AE/A0, P/D, dan Reynolds number. Digunakan untuk tabel open-water dan validasi.
📗Bertram, V. (2012) โ Practical Ship Hydrodynamics, 2nd Edition
Butterworth-Heinemann. ISBN: 978-0-08-097150-6. Sumber rumus polinomial KT/KQ dan struktur tabel 49 koefisien Wageningen B-series.
📙Oosterveld & Van Oossanen (1975) Further Computer-Analysed Data of The Wageningen B-Screw Series
International Shipbuilding Progress, Vol. 22, No. 251. Sumber asli 49 koefisien KT dan 56 koefisien KQ yang menjadi standar internasional hingga saat ini.
Penutup Minggu 3
Proses idealisasi minggu ini mengajarkan bahwa memilih model yang tepat sama pentingnya dengan menghitungnya. Dengan menetapkan empat asumsi yang terjustifikasi dan menggunakan data Wageningen B-series berstandar internasional, diperoleh model yang cukup sederhana untuk dikomputasi namun tetap valid secara teknis.
Yang menarik adalah bagaimana 49 koefisien yang tampak rumit itu pada akhirnya menyederhanakan segalanya begitu P/D, AE/A0, dan Z disubstitusikan, KT menjadi fungsi J tunggal yang bisa langsung diturunkan analitik. Itulah keindahan dari idealisasi yang tepat.
