Assalamualaikum Warahmatullahi Wabarakatuh, Prof. Dai dan teman-teman semua.
Perkenalkan, nama saya Muhammad Faiq Fauzan, dengan NPM 2306155281, mahasiswa aktif Departemen Teknik Mesin, Fakultas Teknik Universitas Indonesia, angkatan 2023. Pada blog kali ini, saya akan membahas cara kerja turbin gas dan turbin uap, perbedaan mendasar antara keduanya, serta peran degree of reaction (DOR) dalam memengaruhi efisiensi turbin, dengan menggunakan kerangka berpikir DAI5.
1. Deep Awareness of I
Sebagai manusia yang dianugerahi kemampuan berpikir oleh Allah SWT, saya menyadari bahwa pembelajaran mengenai turbin gas dan turbin uap bukan sekadar mempelajari mesin konversi energi, tetapi juga memahami bagaimana manusia memanfaatkan energi ciptaan Allah untuk kemaslahatan. Rasa ingin tahu ini mengingatkan saya bahwa teknologi hanyalah alat, sedangkan tujuan akhirnya adalah bagaimana kita mengelola energi dengan efisien dan bertanggung jawab terhadap lingkungan.
2. Intention
Tujuan saya dalam menulis blog ini adalah untuk memahami mekanisme kerja turbin gas dan turbin uap, perbedaan dalam siklus termodinamikanya (Brayton dan Rankine), serta konsep degree of reaction (DOR) yang menentukan efisiensi konversi energi. Dengan memahami dasar ilmiah dan aplikasinya, saya berharap bisa menanamkan pola pikir analitis dan berorientasi pada efisiensi energi yang berkelanjutan.
3. Initial Thinking
Secara umum, baik turbin gas maupun turbin uap berfungsi mengubah energi panas menjadi energi mekanik yang kemudian dikonversi menjadi energi listrik.
Namun, perbedaan mendasarnya terletak pada siklus termodinamika, fluida kerja, dan komponen utama.
- Turbin gas bekerja berdasarkan Siklus Brayton, menggunakan udara dan bahan bakar gas sebagai fluida kerja.
- Turbin uap bekerja berdasarkan Siklus Rankine, menggunakan air dan uap air sebagai fluida kerja utama.
Selain itu, kedua jenis turbin memiliki banyak sudu (blades) yang berfungsi meningkatkan efisiensi melalui peningkatan transfer momentum dan kontrol tekanan di tiap tahap aliran fluida.
4. Idealization
Untuk mempermudah pemahaman, saya membagi analisis menjadi empat bagian:
- Cara kerja turbin gas.
- Cara kerja turbin uap.
- Perbandingan fundamental antara keduanya (siklus, fluida kerja, komponen).
- Penjelasan degree of reaction (DOR) dan hubungannya dengan efisiensi turbin.
Model pemahaman ini membantu menelusuri proses konversi energi panas menjadi energi mekanik secara sistematis dan logis.
5. Instruction-Set

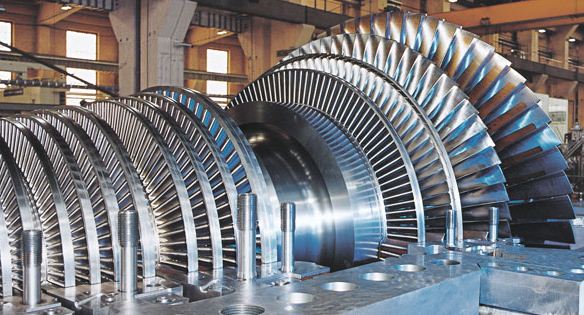

A. Cara Kerja Turbin Gas
- Air Intake & Compression: Udara dihisap ke dalam kompresor, lalu ditekan sehingga tekanan dan suhunya meningkat.
- Combustion: Udara bertekanan tinggi dicampur dengan bahan bakar (biasanya gas alam) dan dibakar dalam ruang bakar, menghasilkan gas panas bertekanan tinggi.
- Expansion: Gas panas mengalir ke turbine stage, memutar sudu-sudu (blades) yang menggerakkan poros turbin.
- Electricity Generation: Putaran poros menggerakkan generator, menghasilkan energi listrik.

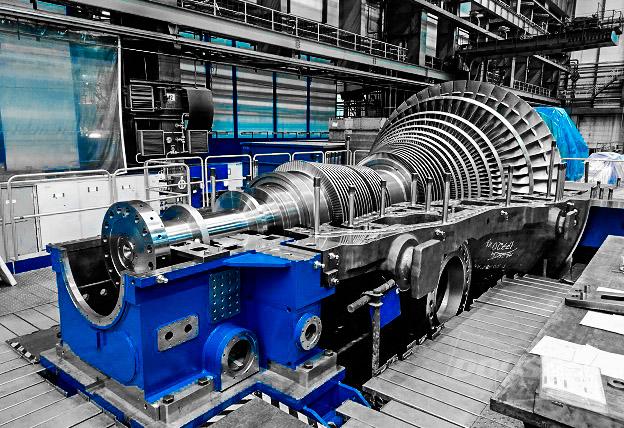

B. Cara Kerja Turbin Uap
- Water Heating: Air dipanaskan di dalam boiler, mengubahnya menjadi uap bertekanan tinggi.
- Expansion: Uap panas diarahkan menuju turbine stage, memutar rotor turbin.
- Condensation & Recirculation: Setelah keluar dari turbin, uap dikondensasikan kembali menjadi air dan dikembalikan ke boiler untuk digunakan ulang.
- Electricity Generation: Sama seperti pada turbin gas, energi rotasi menggerakkan generator untuk menghasilkan listrik.
C. Perbedaan Fundamental: Siklus, Fluida Kerja, dan Komponen
| Aspek | Turbin Gas | Turbin Uap |
| Siklus Termodinamika | Siklus Brayton | Siklus Rankine |
| Fluida Kerja | Udara & bahan bakar gas | Air & uap air |
| Sumber Energi Panas | Pembakaran langsung di ruang bakar | Panas dari pembakaran bahan bakar di boiler |
| Efisiensi Single Cycle | Umumnya lebih rendah dari turbin uap | Lebih tinggi dalam single cycle |
| Komponen Utama | Kompresor, ruang bakar, turbin, generator | Boiler, turbin, kondensor, pompa, generator |
D. Mengapa Turbin Memiliki Banyak Blade dan Pengaruhnya terhadap Efisiensi
Jumlah blade yang banyak berfungsi untuk:
- Meningkatkan transfer energi fluida ke rotor, karena energi kinetik fluida dibagi menjadi beberapa tahap.
- Mengurangi kehilangan energi (losses) akibat turbulensi dan tekanan balik.
- Menjaga kelancaran aliran fluida, sehingga efisiensi termal meningkat.
Dengan banyaknya tahapan sudu (multi-stage), baik turbin gas maupun uap dapat bekerja lebih stabil dan menghasilkan efisiensi yang lebih tinggi, meskipun pada tekanan yang bervariasi.
E. Konsep Degree of Reaction (DOR) dan Perannya
Degree of Reaction (DOR) adalah parameter penting yang menunjukkan proporsi energi total yang dikonversi menjadi energi tekanan (pressure energy) dalam satu tahap turbin.
Secara umum dapat dinyatakan dengan:
Interpretasinya:
- DOR = 0 → turbin impuls (penurunan tekanan terjadi hanya pada sudu tetap).
- DOR = 0.5 → turbin reaksi murni (penurunan tekanan terbagi antara sudu tetap dan sudu gerak).
- DOR tinggi → menunjukkan peran reaksi yang dominan dan efisiensi konversi energi yang optimal.
Peran DOR:
- Dalam turbin gas, DOR membantu menentukan rasio ekspansi optimum untuk memaksimalkan energi kinetik gas buang.
- Dalam turbin uap, DOR memengaruhi seberapa besar konversi tekanan uap menjadi energi mekanik di tiap tahap.
Dengan memahami DOR, insinyur dapat merancang profil sudu dan jumlah tahap yang paling efisien sesuai kondisi operasi.
