Pendahuluan
Assalamualaikum wr. wb, selamat pagi Prof. Dai dan teman-teman perkenalkan nama saya Stephen Orli Christopher dari kelas Metode Numerik-01, pada kesempatan kali ini saya ingin membagikan pengetahuan saya setelah mempelajari aplikasi STAR-CCM+ dan apa kaitan dari Finite Element Analysis (FEA) dengan mata kuliah Metode Numerik dengan menggunakan pendekatan DAI5.
Metode numerik, khususnya Computational Fluid Dynamics (CFD), telah menjadi pilar utama dalam rekayasa modern untuk menganalisis fenomena aliran fluida yang kompleks. Perangkat lunak seperti STAR-CCM+ menawarkan kapabilitas canggih untuk menyelesaikan persamaan fundamental yang mengatur aliran fluida, seperti persamaan Navier-Stokes. Namun, pelaksanaan teknis semata sering kali mengabaikan dimensi fundamental dari tujuan dan kesadaran manusia.
Pada dasarnya, FEA dalam konteks CFD merupakan sebuah metode numerik yang berfungsi untuk memodelkan aliran fluida, panas, atau fenomena transportasi lainnya. Pendekatan ini dilakukan dengan cara membagi sebuah domain yang geometrinya kompleks menjadi banyak elemen kecil yang lebih sederhana. Tujuan utama dari metode ini adalah untuk menghitung nilai aproksimasi atau perkiraan dari distribusi kecepatan, tekanan, suhu, atau konsentrasi fluida di seluruh domain tersebut. Sebagai contoh konkret dari aplikasinya, metode ini digunakan dalam simulasi aliran udara di sekitar sayap pesawat, analisis pada sistem pendingin mesin, hingga pemodelan distribusi polutan di sungai.
Proses kerja metode ini dapat diuraikan dalam beberapa tahapan. Pertama adalah diskritisasi domain, yaitu proses pembagian domain fluida menjadi elemen-elemen kecil misalnya, segitiga atau tetrahedron yang saling terhubung pada titik-titik yang disebut node. Kemudian, pada setiap elemen tersebut, dilakukan pemodelan matematis berdasarkan persamaan fundamental seperti persamaan Navier-Stokes atau persamaan energi untuk menghitung variabel seperti kecepatan atau tekanan. Setelah itu, semua persamaan elemen ini digabungkan untuk membentuk sebuah sistem persamaan global yang mencakup keseluruhan domain. Langkah selanjutnya yang krusial adalah menerapkan syarat batas, yaitu menentukan kondisi spesifik pada batas-batas domain, seperti kecepatan masuk fluida atau kondisi dinding tanpa slip (no-slip). Akhirnya, sistem persamaan yang besar dan seringkali non-linear ini diselesaikan secara numerik dengan bantuan komputer, dan hasilnya kemudian divisualisasikan untuk dianalisis dan divalidasi.
Metode FEA memiliki keunggulan sekaligus tantangan. Keunggulan utamanya adalah kemampuannya dalam menangani geometri yang sangat kompleks dan fleksibilitasnya untuk diaplikasikan pada berbagai masalah fisika, tidak hanya terbatas pada aliran fluida tetapi juga perpindahan panas atau reaksi kimia. Namun, di sisi lain, metode ini memiliki tantangan yang signifikan dimana metode FEA memerlukan daya komputasi yang sangat intensif, terutama saat digunakan untuk menganalisis aliran turbulen atau domain yang sangat besar. Selain itu, akurasi dari hasil simulasi sangat sensitif terhadap kualitas mesh yaitu ukuran dan bentuk elemen serta ketepatan syarat batas yang didefinisikan.
Kerangka kerja DAI5 (Deep Awareness of I, Intention, Initial Thinking, Idealization, Instruction Set) menawarkan pendekatan holistik yang mengintegrasikan kesadaran spiritual, niat yang terarah, dan metodologi teknis yang ketat. Tulisan pada blog ini menguraikan penerapan kerangka kerja DAI5 untuk memodelkan dan menganalisis aliran inkompresibel tunak (steady), baik laminar maupun turbulen, melalui pipa berbentuk S menggunakan STAR-CCM+.
1. Deep Awareness of I
Tahap fundamental ini adalah landasan dari keseluruhan proses, di mana seorang insinyur beroperasi dengan kesadaran penuh akan Sang Pencipta, sumber dari segala hukum fisika yang mengatur alam semesta. Dalam konteks studi kasus ini, kesadaran ini diwujudkan melalui beberapa poin:
- Rasa Syukur dan Penghormatan: Mensyukuri adanya hukum-hukum fisika yang teratur (seperti konservasi massa, momentum, dan energi) yang memungkinkan fenomena aliran fluida dapat diprediksi dan dimodelkan. Kecerdasan untuk merumuskan persamaan Navier-Stokes dan kemampuan teknologi untuk menciptakan perangkat lunak seperti STAR-CCM+ dipandang sebagai karunia yang harus dimanfaatkan secara bertanggung jawab.
- Kesadaran akan Tujuan: Analisis ini bukan sekadar latihan akademis, melainkan sebuah upaya untuk memahami salah satu aspek dari ciptaan-Nya. Dengan memahami perilaku aliran dalam geometri yang kompleks, kita dapat merancang sistem yang lebih efisien, aman, dan berkelanjutan, yang pada akhirnya memberikan manfaat bagi kemanusiaan dan lingkungan.
- Refleksi Diri: Insinyur menyadari keterbatasannya dan potensi bias dalam melakukan analisis. Kesadaran ini mendorong sikap rendah hati, teliti, dan terbuka terhadap iterasi serta validasi untuk memastikan hasil yang diperoleh sedekat mungkin dengan realitas fisik (Kriteria Evaluasi DAI5: 1, 2, 4).
2. Intention (Niat)
Niat berfungsi sebagai “heartware” yang mengarahkan setiap langkah teknis. Niat yang jelas dan luhur memastikan bahwa proses rekayasa selaras dengan tujuan yang lebih tinggi, bukan sekadar pemenuhan tugas.
Untuk studi kasus ini, niatnya adalah: “Untuk secara akurat memodelkan, memvisualisasikan, dan membandingkan karakteristik aliran laminar dan turbulen dalam pipa berbentuk S menggunakan metode numerik, dengan tujuan untuk mendapatkan pemahaman mendalam tentang fenomena seperti separasi aliran dan penurunan tekanan, guna memberikan kontribusi pada basis pengetahuan rekayasa yang dapat diaplikasikan untuk kemaslahatan.”
Niat ini mencakup:
- Fokus pada Kualitas: Menekankan pentingnya akurasi, presisi, dan keandalan hasil simulasi (Kriteria #11).
- Relevansi: Menjawab kebutuhan rekayasa nyata dalam desain sistem perpipaan, penukar kalor, atau saluran biomedis (Kriteria #9).
- Tujuan: Mengarahkan pengetahuan yang diperoleh untuk tujuan yang bermanfaat dan selaras dengan prinsip universal (Kriteria #8).
3. Initial Thinking
Tahap ini melibatkan dekonstruksi dan pemahaman mendalam terhadap masalah dari prinsip pertama.
- Prinsip Pertama: Fenomena aliran fluida ini diatur oleh persamaan Navier-Stokes, yang merupakan ekspresi matematis dari hukum kekekalan momentum untuk fluida. Untuk aliran inkompresibel, persamaan kontinuitas/kekekalan massa juga berlaku.
- Deskripsi Masalah:
- Geometri: Pipa berbentuk S dengan diameter konstan, D = 2 cm (0.02 m). Geometri ini relevan karena kelengkungannya akan menginduksi gradien tekanan dan potensi separasi aliran.
- Fluida: Aliran bersifat inkompresibel dan tunak (steady).
- Dua Rezim Aliran: Studi ini membandingkan dua kasus berbeda pada geometri yang sama untuk memahami pengaruh bilangan Reynolds (Re):
- Aliran Laminar: Re = 500, dengan kecepatan arus bebas v = 0.429 m/s. Pada rezim ini, aliran cenderung teratur dan berlapis.
- Aliran Turbulen: Re = 50,000, dengan kecepatan arus bebas v = 42.9 m/s. Pada rezim ini, aliran bersifat kacau, dengan fluktuasi acak dan pusaran (eddies). Parameter turbulensi pada saluran masuk didefinisikan dengan Intensitas Turbulensi (I) = 0.12 dan Skala Panjang Turbulen = 0.0014 m. Rumus I dapat dilihat sebagai berikut:
- Analisis Akar Masalah: Problem utamanya adalah untuk memahami bagaimana perubahan drastis dalam bilangan Reynolds (dari 500 menjadi 50.000) mempengaruhi struktur aliran, khususnya di daerah lengkungan pipa di mana gradien tekanan merugikan dapat menyebabkan separasi aliran (Kriteria #12, #15, #17).
4. Idealization
Pada tahap ini, model komputasi yang ideal namun tetap realistis dibangun dengan membuat serangkaian asumsi yang dapat dipertanggungjawabkan.
- Model Komputasi: Geometri pipa S yang kontinu direpresentasikan sebagai domain diskrit yang terdiri dari elemen-elemen volume hingga.
- Asumsi yang Dibuat:
- Fluida Kontinum: Fluida diperlakukan sebagai medium yang kontinu, di mana propertinya (densitas, viskositas) terdefinisi di setiap titik.
- Aliran Tunak (Steady-State): Properti aliran di setiap titik dalam domain tidak berubah terhadap waktu. Ini adalah penyederhanaan yang valid untuk menganalisis kondisi operasi yang stabil.
- Dinding Halus Tanpa Selip (No-Slip Wall): Kecepatan fluida di permukaan dinding pipa adalah nol.
- Properti Fluida Konstan: Densitas (ฯ) dan viskositas dinamis (ฮผ) dianggap konstan di seluruh domain.
- Model Turbulensi: Untuk kasus Re = 50.000, model turbulensi k-ฮต (k-epsilon) digunakan untuk memodelkan efek dari fluktuasi turbulen tanpa harus menyelesaikannya secara langsung (seperti dalam Direct Numerical Simulation).
- Asumsi-asumsi ini secara signifikan mengurangi kompleksitas komputasi sambil tetap mempertahankan realisme fisik yang esensial untuk menangkap fenomena yang diminati, seperti profil kecepatan dan separasi aliran (Kriteria #18, #20, #21).
5. Instruction Set
Tahap ini menguraikan prosedur teknis yang jelas dan logis untuk mengimplementasikan solusi di dalam perangkat lunak STAR-CCM+.
a. Pemodelan Geometri dan Pembuatan Jaring (Meshing)

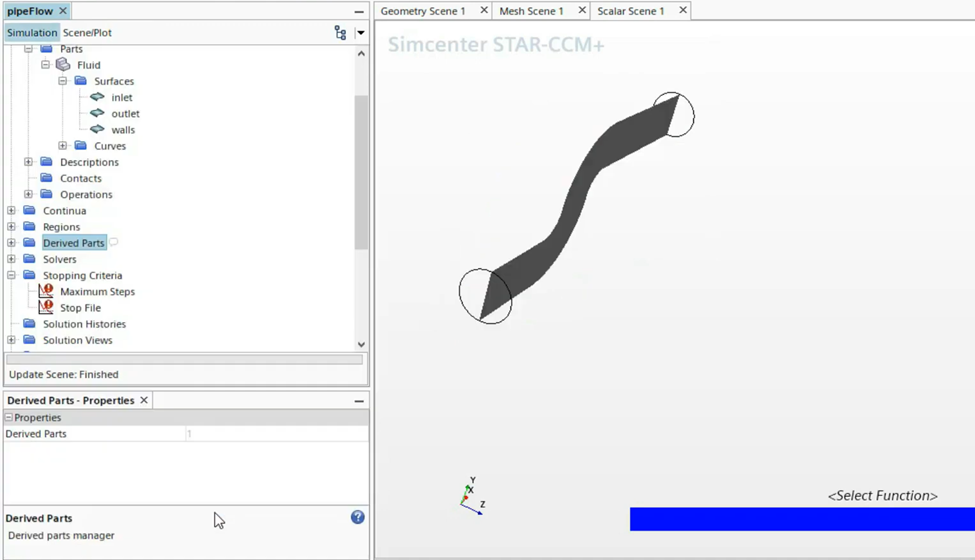

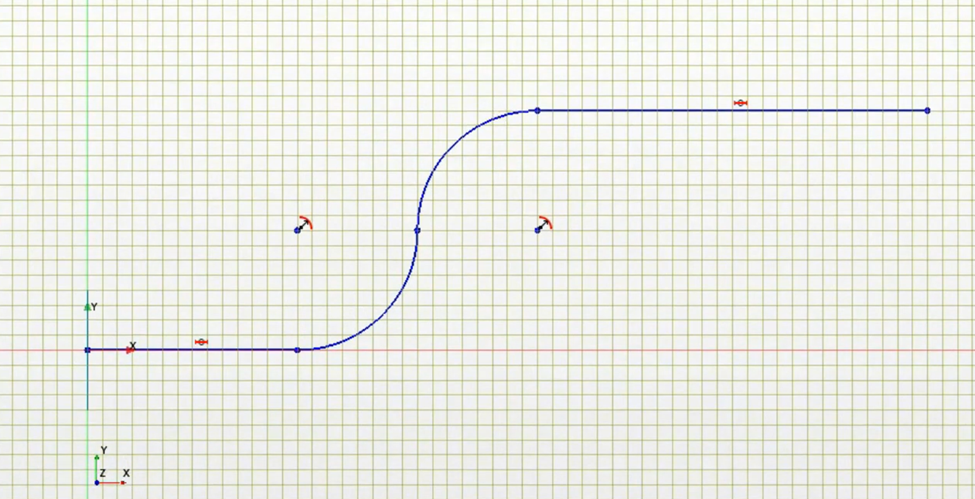

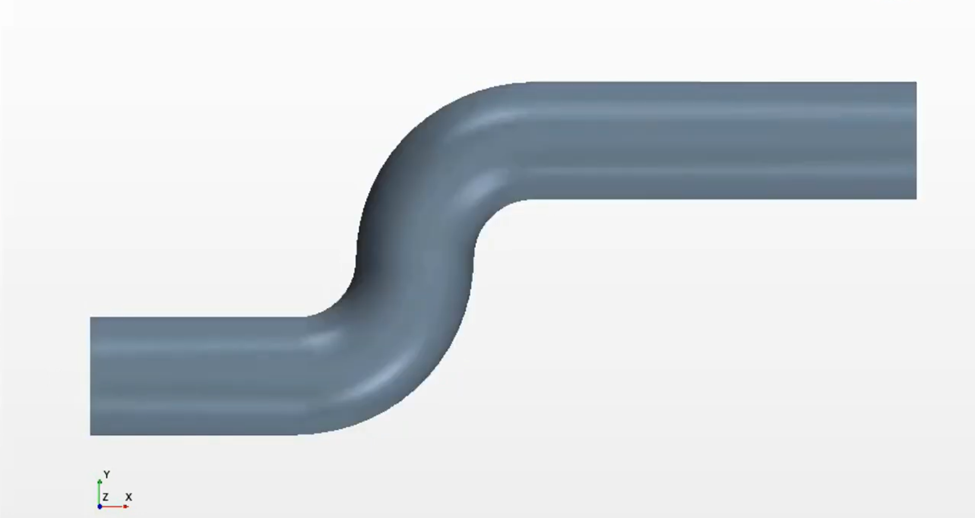

- Pembuatan Geometri: Geometri pipa S 3D dibuat menggunakan fitur sketsa (sketching) dan sweep. Profil jalur pipa digambar terlebih dahulu, diikuti dengan profil penampang lingkaran (D = 2 cm), yang kemudian di-sweep sepanjang jalur untuk membentuk volume fluida.

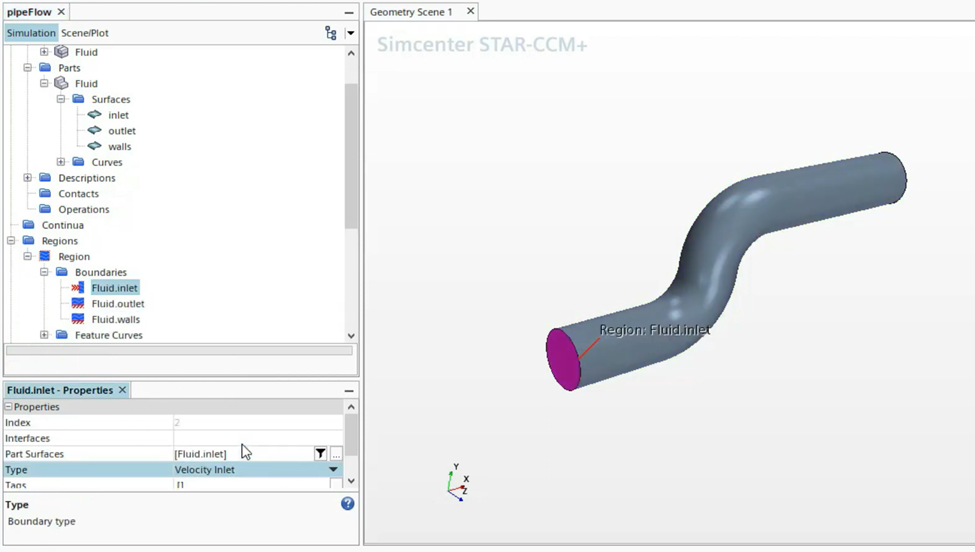

- Penamaan Batas: Permukaan masuk (inlet), keluar (outlet), dan dinding (wall) diberi nama secara eksplisit untuk penerapan kondisi batas yang benar.
- Pembuatan Jaring: Metode Automated Mesh digunakan dengan memilih model-model berikut:
- Surface Remesher: Untuk membersihkan dan mempersiapkan geometri permukaan.

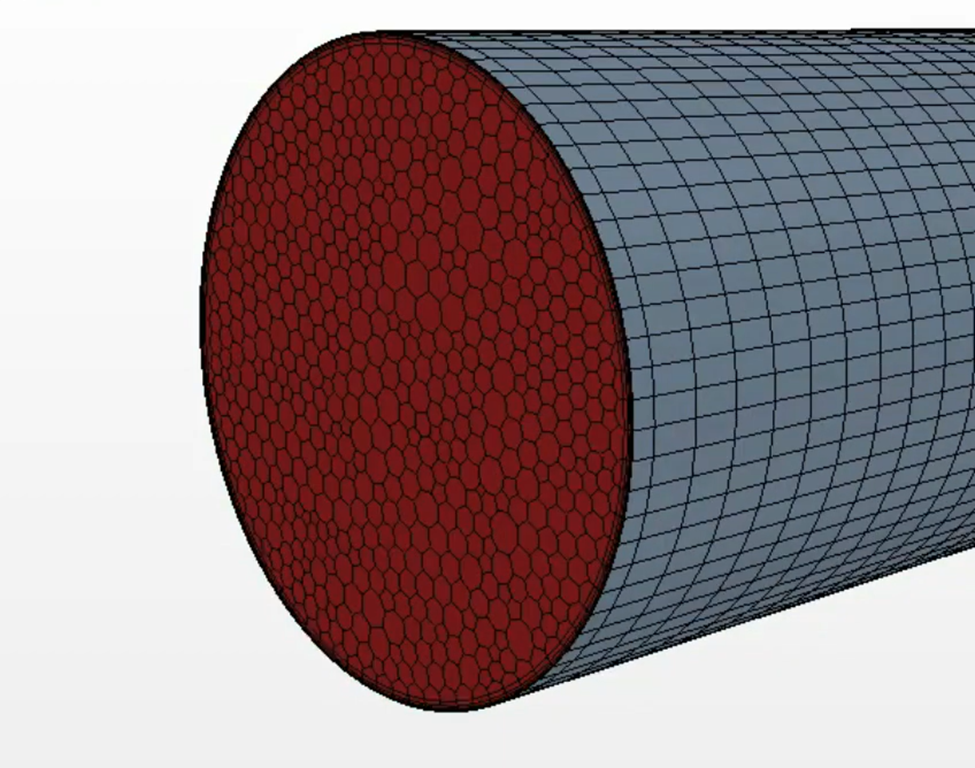

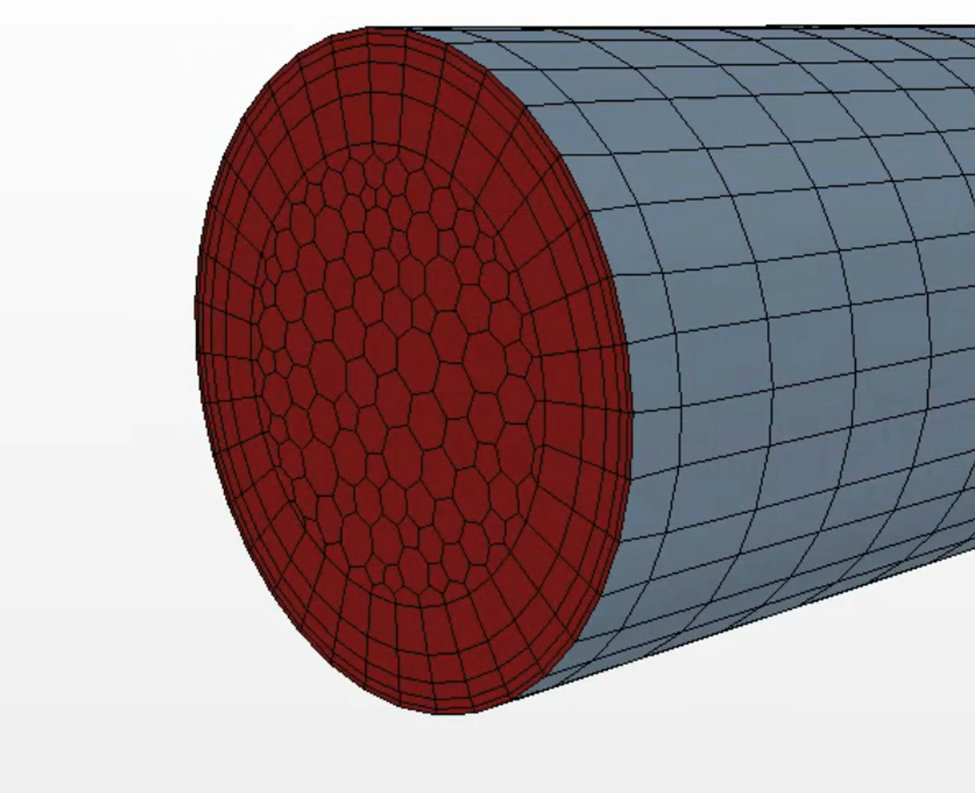

- Polyhedral Mesher: Untuk menghasilkan sel-sel volume inti yang efisien dan akurat secara numerik.
- Prism Layer Mesher: Untuk membuat lapisan-lapisan sel yang terstruktur dan tipis di dekat dinding pipa. Ini sangat krusial untuk menangkap gradien kecepatan yang curam di dalam lapisan batas (boundary layer), baik pada aliran laminar maupun turbulen.
b. Pengaturan Solver dan Simulasi

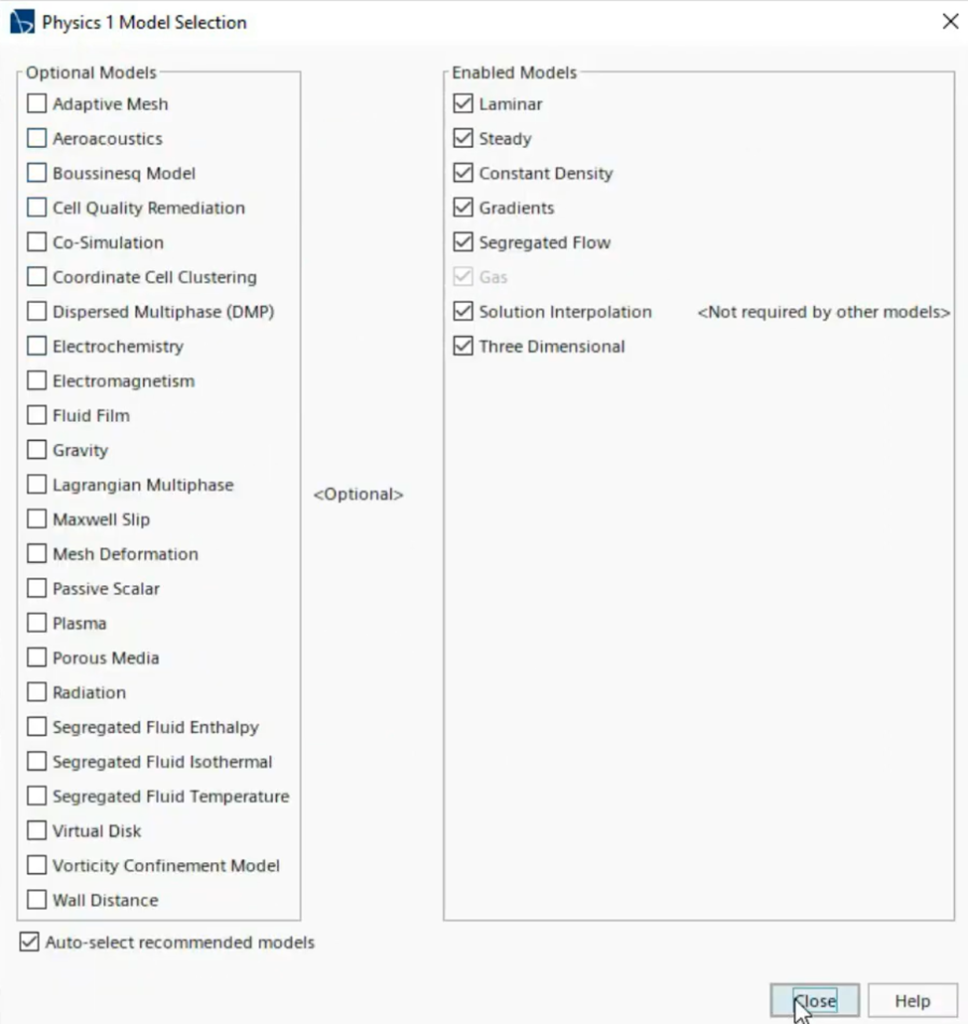

- Pemilihan Model Fisika: Model-model yang relevan diaktifkan: Three Dimensional, Steady, Constant Density, Segregated Flow.
- Untuk Re = 500, model viskositas diatur ke Laminar.
- Untuk Re = 50,000, model viskositas diubah menjadi Turbulent dengan model k-epsilon.
- Kondisi Batas (Boundary Conditions):

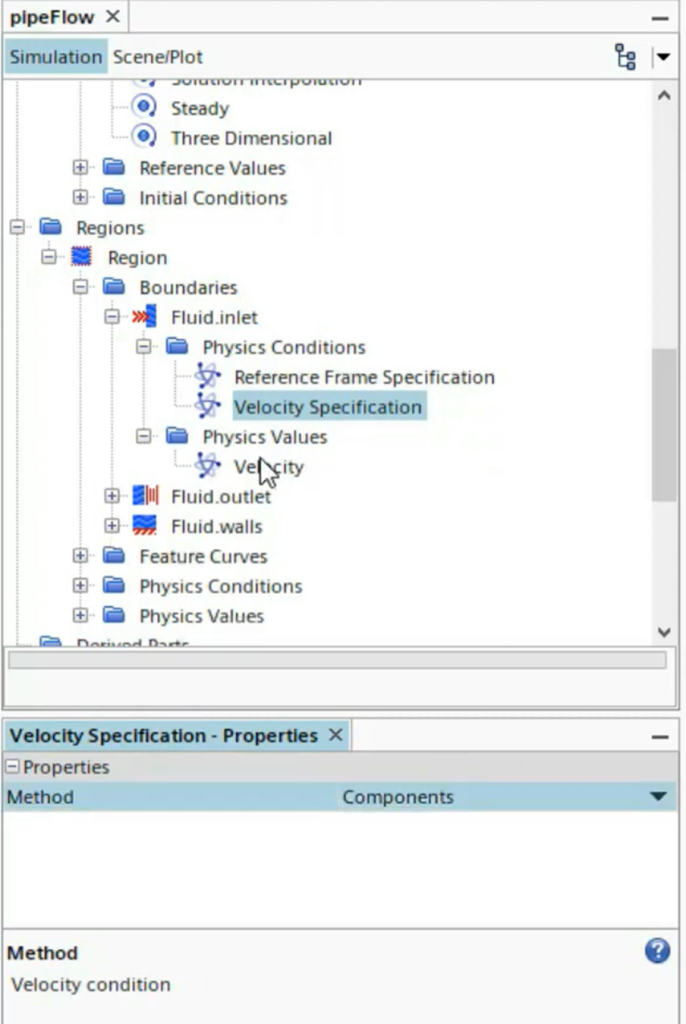

- Inlet: Ditetapkan sebagai Velocity Inlet dengan nilai kecepatan yang sesuai (0.429 m/s untuk laminar, 42.9 m/s untuk turbulen). Untuk kasus turbulen, parameter intensitas dan skala panjang juga dimasukkan.
- Outlet: Ditetapkan sebagai Pressure Outlet untuk memungkinkan aliran berkembang secara alami keluar dari domain.
- Walls: Ditetapkan sebagai Wall dengan kondisi no-slip.

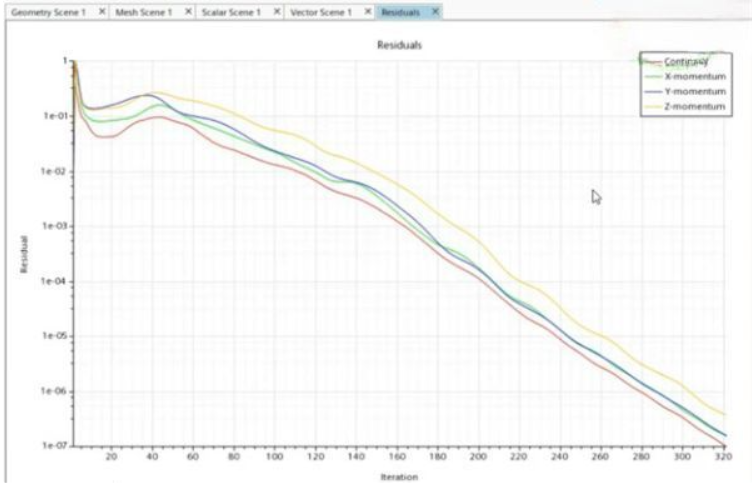

- Pelaksanaan Simulasi: Simulasi dijalankan hingga konvergensi tercapai, yang dipantau melalui plot residu. Plot ini menunjukkan penurunan kesalahan dalam penyelesaian persamaan di setiap iterasi. Konvergensi yang stabil menandakan bahwa solusi numerik yang andal telah diperoleh.
c. Pasca-Pemrosesan dan Analisis Hasil
- Plot Residu: Memverifikasi bahwa semua persamaan (momentum, kontinuitas, k, ฮต) telah mencapai tingkat toleransi yang ditetapkan.

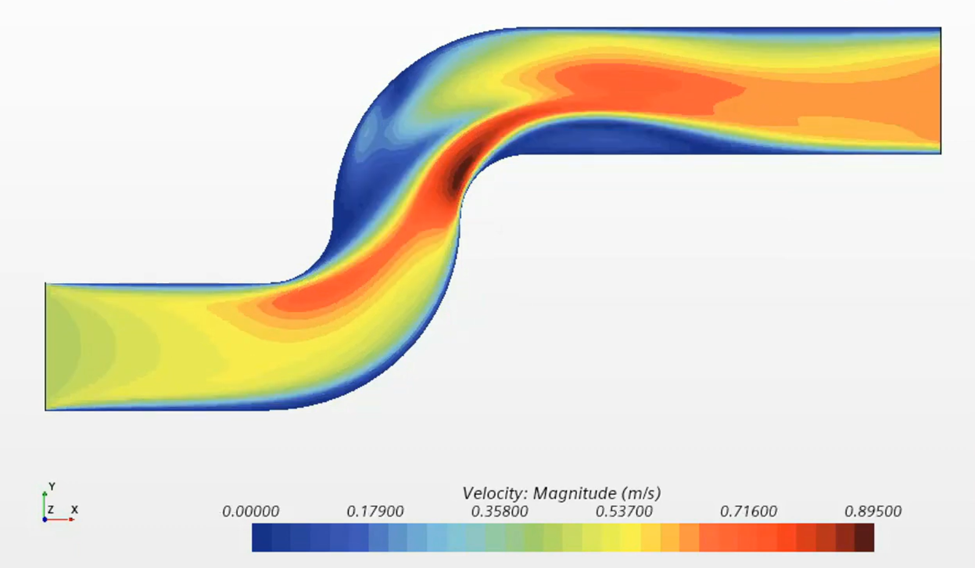

- Plot Kontur: Visualisasi kontur kecepatan pada bidang simetri pipa untuk mengamati perkembangan profil kecepatan dan mengidentifikasi area percepatan atau perlambatan aliran.
- Plot Vektor: Visualisasi vektor kecepatan, terutama di dekat dinding setelah tikungan, untuk secara jelas mengidentifikasi ukuran dan lokasi zona separasi aliranโarea di mana aliran terlepas dari dinding dan mungkin berbalik arah. Hasilnya akan menunjukkan zona separasi yang lebih besar pada aliran laminar dibandingkan dengan aliran turbulen karena momentum aliran turbulen yang lebih tinggi memungkinkannya untuk bertahan lebih baik terhadap gradien tekanan yang merugikan.
Laminar Flow:
Turbulent Flow:
Kesimpulan
Dengan menerapkan kerangka kerja DAI5, proses analisis CFD pada pipa berbentuk S ditransformasikan dari sekadar eksekusi teknis menjadi sebuah penyelidikan rekayasa yang bermakna. Kesadaran akan tujuan yang lebih besar (Deep Awareness) dan niat yang terarah (Intention) memberikan landasan etis dan motivasi. Pemahaman masalah yang mendalam (Initial Thinking) dan asumsi yang bertanggung jawab (Idealization) memastikan integritas ilmiah dari model yang dibangun. Akhirnya, pelaksanaan yang sistematis dan teliti (Instruction Set) dalam STAR-CCM+ memungkinkan perolehan hasil numerik yang andal.
Pendekatan ini tidak hanya menghasilkan analisis kontur dan vektor yang valid secara teknis tetapi juga menanamkan proses tersebut dengan tujuan, kesadaran, dan tanggung jawab, mencerminkan esensi sejati dari seorang insinyur sebagai pemecah masalah yang sadar dan beretika.
Sekian tulisan dari saya, mohon maaf atas kekurangannya karena kesempurnaan hanya milik Tuhan, sekali lagi terima kasih banyak.
