Membedah Analisis Aerodinamis Vortex Generator dengan Siemens STAR-CCM+ 2310: Perspektif DAI5
Dalam upaya meningkatkan performa suatu objek yang bergerak di udara, salah satu komponen yang sering menjadi sorotan adalah Vortex Generator (VG). Ini adalah elemen kecil namun strategis yang berperan besar dalam mengoptimalkan aliran udara. Pada kesempatan ini, kita akan membahas secara rinci analisis aerodinamis VG menggunakan perangkat lunak simulasi canggih, Siemens STAR-CCM+ versi 2310, dan bagaimana kita dapat mengintegrasikan proses ini dengan kerangka kerja pemecahan masalah DAI5.
Peran Kritis Vortex Generator dalam Aerodinamika
Vortex Generator adalah perangkat pasif yang dirancang untuk menghasilkan pusaran udara (vortices) secara sengaja. Pusaran ini berfungsi untuk mengalirkan energi dari lapisan aliran bebas ke lapisan batas (boundary layer) yang melambat, sehingga membantu mencegah atau menunda fenomena flow separation (pemisahan aliran). Konsekuensi positifnya meliputi pengurangan hambatan (drag), peningkatan gaya angkat (lift), dan secara keseluruhan, efisiensi aerodinamis yang lebih baik. Aplikasi VG sangat luas, mulai dari sayap pesawat, bilah turbin angin, hingga komponen otomotif.
Siemens STAR-CCM+ 2310 sebagai Platform Analisis
Untuk memahami interaksi kompleks antara aliran udara dan VG, Computational Fluid Dynamics (CFD) menjadi alat yang tak tergantikan. Siemens STAR-CCM+ 2310 adalah salah satu software CFD terkemuka yang menawarkan kemampuan pemodelan, meshing, solver yang robust, dan visualisasi pasca-pemrosesan yang sangat komprehensif.
Dalam analisis ini, visualisasi dan data numerik yang kami sajikan berasal langsung dari hasil simulasi menggunakan STAR-CCM+ 2310:
- Visualisasi Aliran (Lampiran Gambar 1):Visualisasi ini menampilkan streamlines (garis-garis aliran) yang merepresentasikan lintasan partikel fluida saat melewati objek yang dilengkapi VG. Gradien warna pada streamlines secara visual menunjukkan distribusi kecepatan (Velocity Magnitude), berkisar dari 0.695 m/s (biru gelap) hingga 20 m/s (hijau terang). Selain itu, distribusi tekanan (Pressure) juga ditampilkan pada streamlines itu sendiri, dengan rentang dari -527 Pa (biru gelap) hingga 228 Pa (merah). Gambar ini dengan jelas mengilustrasikan bagaimana VG menginduksi pusaran dan memengaruhi pola aliran udara secara keseluruhan.
- Data Konvergensi Simulasi (Lampiran Gambar 2):Data numerik ini menyajikan hasil iterasi simulasi, termasuk parameter-parameter penting seperti Continuity, Momentum (X, Y, Z), Tke, Tdr, Drag Coefficient, dan yang krusial, Drag Force (N). Data ini menunjukkan bagaimana nilai-nilai parameter tersebut secara bertahap mencapai konvergensi atau stabilisasi seiring bertambahnya iterasi. Sebagai contoh, pada iterasi 946, Drag Force terlihat telah stabil di angka sekitar 5.030635ร10โ2 N. Stabilitas ini menandakan bahwa simulasi telah mencapai solusi yang dapat diandalkan.
Menerapkan DAI5 Framework dalam Analisis Aerodinamis
Kerangka kerja DAI5, yang dikembangkan oleh Dr. Ahmad Indra, menawarkan pendekatan yang lebih holistik dan sadar dalam proses pemecahan masalah. Berikut adalah implementasinya dalam konteks analisis aerodinamis VG:
- Deep Awareness (of) I (Kesadaran Mendalam akan Diri/Proyek):
- Kesadaran Diri: Sebelum memulai proses analisis, penting untuk memiliki kesadaran akan objektivitas, integritas data, dan niat untuk berkontribusi pada kemajuan ilmu pengetahuan dan rekayasa. Ini melibatkan pemahaman akan tanggung jawab kita sebagai engineer untuk menciptakan solusi yang efisien, aman, dan berkelanjutan.
- Kesadaran Proyek: Kita harus memahami secara mendalam permasalahan inti: bagaimana VG dapat secara efektif memitigasi flow separation dan mengurangi drag. Menyadari bahwa simulasi CFD adalah alat yang powerful, namun hasilnya harus diinterpretasikan dengan cermat dan divalidasi dengan data empiris jika memungkinkan.
- Intention (Niat):
- Niat yang jelas dan terfokus adalah pondasi. Dalam kasus ini, niat kita adalah: “Mengembangkan desain Vortex Generator yang optimal untuk secara signifikan meningkatkan performa aerodinamis objek, meminimalkan drag, dan mengoptimalkan efisiensi energi.” Niat ini akan menjadi panduan di setiap tahapan analisis.
- Initial Thinking (about the Problem) (Analisis Awal Masalah):
- Identifikasi Masalah: Mengidentifikasi area-area pada permukaan objek yang rentan terhadap flow separation.
- Pengumpulan Data & Referensi Awal: Melakukan studi literatur mengenai berbagai jenis VG, prinsip kerjanya, efektivitasnya, serta kondisi aliran yang relevan.
- Formulasi Hipotesis: Merumuskan hipotesis bahwa VG akan berhasil menghasilkan vortisitas yang mampu mengenergikan lapisan batas, menunda flow separation, dan pada gilirannya, mengurangi drag.
- Penentuan Parameter Kunci: Memfokuskan analisis pada parameter-parameter krusial seperti distribusi tekanan, profil kecepatan, dan nilai drag force.
- Idealization (Modelling & Simplification):
- Pemodelan Geometri: Membangun model 3D VG dan objek utama dengan akurasi tinggi dalam STAR-CCM+.
- Meshing: Melakukan diskretisasi domain komputasi dengan mesh yang tepat, dengan kerapatan yang lebih tinggi di area krusial seperti sekitar VG dan di lapisan batas untuk menangkap fenomena aliran secara akurat.
- Pemilihan Model Fisika: Memilih model turbulensi yang sesuai (misalnya, RANS k-epsilon atau k-omega SST) dan mendefinisikan kondisi batas yang realistis (kecepatan inlet, tekanan outlet, dll.).
- Penentuan Asumsi: Menetapkan asumsi yang rasional dan valid, seperti aliran steady-state, inkompresibel (jika kecepatan rendah), dan sifat-sifat fluida (udara) yang diketahui. Penting untuk memastikan asumsi ini mendukung tujuan simulasi.
- Instruction Set (Execution & Iteration):
- Konfigurasi Simulasi: Mengatur parameter solver, kriteria konvergensi (misalnya, nilai residu yang rendah atau stabilisasi parameter kunci seperti Drag Force).
- Eksekusi Simulasi: Menjalankan komputasi hingga kriteria konvergensi terpenuhi.
- Pasca-pemrosesan & Visualisasi:
- Menganalisis streamlines (lihat Lampiran Gambar 1) untuk memvisualisasikan pembentukan vortisitas dan dampaknya pada pola aliran.
- Membuat plot kontur tekanan dan kecepatan untuk memahami distribusi gaya aerodinamis.
- Mengekstraksi data kuantitatif seperti Drag Force (lihat Lampiran Gambar 2) untuk evaluasi performa.
- Iterasi & Optimasi: Berdasarkan hasil awal, melakukan iterasi desain VG (misalnya, mengubah ukuran, orientasi, atau posisi) dan/atau parameter simulasi, dengan tujuan mencapai performa optimal sesuai niat yang telah ditetapkan.
- Validasi: Jika memungkinkan, memvalidasi hasil simulasi dengan data eksperimen atau referensi empiris yang telah ada untuk meningkatkan kepercayaan terhadap model yang digunakan.
Hasil dan Implikasi
Dari hasil simulasi yang ditunjukkan pada lampiran gambar, kita mendapatkan wawasan berharga:
- Lampiran Gambar 1 secara visual mengkonfirmasi pembentukan vortisitas oleh VG dan pengaruhnya terhadap streamlines di belakangnya. Visualisasi kecepatan dan tekanan memberikan pemahaman kualitatif dan kuantitatif tentang perubahan dinamika fluida.
- Lampiran Gambar 2 yang menampilkan data konvergensi Drag Force adalah bukti bahwa simulasi telah mencapai kondisi stabil. Nilai Drag Force yang terukur (5.030635ร10โ2 N) memberikan data konkret untuk evaluasi performa aerodinamis.
Dengan menganalisis data ini secara komprehensif, kita dapat menilai efektivitas desain VG yang sedang diuji, mengidentifikasi potensi peningkatan, dan mengambil keputusan desain yang berbasis data.
Refleksi Penutup
Analisis aerodinamis Vortex Generator menggunakan Siemens STAR-CCM+ 2310, yang diintegrasikan dengan kerangka kerja DAI5, bukan sekadar proses teknis semata. Ini adalah pendekatan komprehensif yang memungkinkan kita untuk memahami fenomena fisika secara mendalam, sekaligus memastikan bahwa setiap langkah didasari oleh niat yang jelas dan kesadaran yang tinggi. Pendekatan ini mendorong terciptanya solusi rekayasa yang tidak hanya unggul secara ilmiah, tetapi juga relevan dan bertanggung jawab, membuka peluang inovasi yang lebih substansial di bidang aerodinamika.
Demikian ulasan ini. Semoga memberikan perspektif baru dan bermanfaat bagi Anda. Diskusi dan masukan lebih lanjut sangat kami nantikan.
Lampiran Gambar
Lampiran Gambar 1: Visualisasi Streamlines, Kecepatan, dan Tekanan Hasil Simulasi Aerodinamis Vortex Generator menggunakan Siemens STAR-CCM+ 2310.

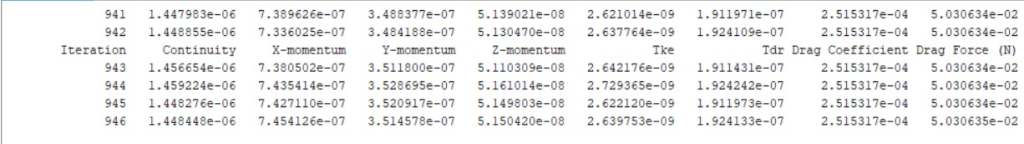

Lampiran Gambar 2: Data Konvergensi Iterasi Simulasi CFD pada Analisis Aerodinamis Vortex Generator.
