Radhiasa Alfadlilah – 2306202063

Assalamu’alaikum Warohmatullahi Wabarokatuh,

Bismillahirrahmanirrahim.

Dalam Al-Qur’an, Allah SWT berfirman:

“Dan Dialah yang menciptakan langit dan bumi dengan kebenaran. Dan (ingatlah) pada hari (ketika) Dia berfirman, “Jadilah!” maka terjadilah ia. Firman-Nya adalah kebenaran, dan bagi-Nyalah segala kekuasaan pada hari sangkakala ditiup. Dia Maha Mengetahui yang gaib dan yang nyata. Dan Dialah Yang Mahabijaksana, Maha Mengetahui.” (QS. Al-An’am: 73)

Ayat ini mengingatkan kita tentang keteraturan alam semesta yang diciptakan oleh Allah dengan kebenaran dan kebijaksanaan-Nya yang tak terbatas. Dalam konteks metode numerik dan simulasi komputasi seperti CFD yang akan kita analisis, kita berupaya memahami sebagian kecil dari keteraturan ilahi ini dengan mendekati realitas fisik melalui model matematis dan perhitungan. Setiap angka dan visualisasi yang kita hasilkan adalah upaya untuk membaca ‘kitab’ alam semesta yang telah Dia ciptakan.

Mari kita analisis gambar-gambar hasil simulasi dengan kerangka DAI5, dengan fokus pada aspek metode numerik yang terlibat.

Analisis Gambar dengan Kerangka DAI5 dan Aspek Metode Numerik

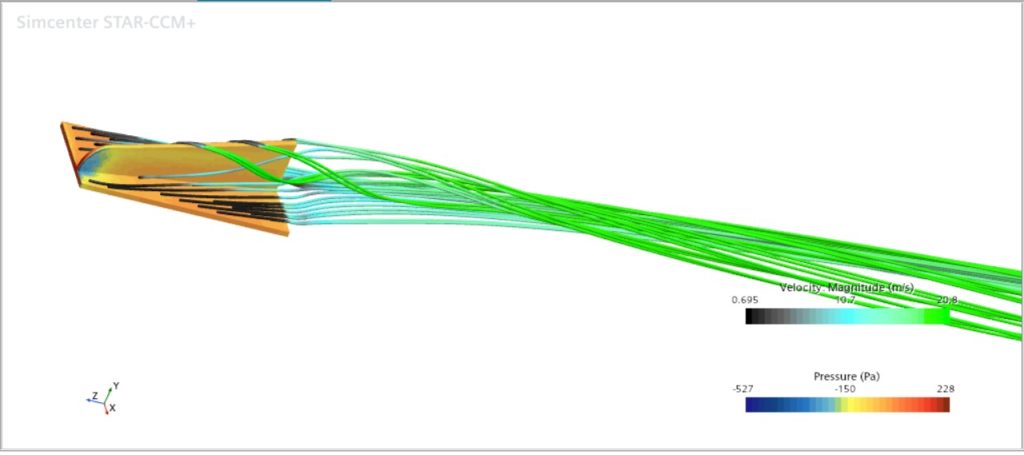

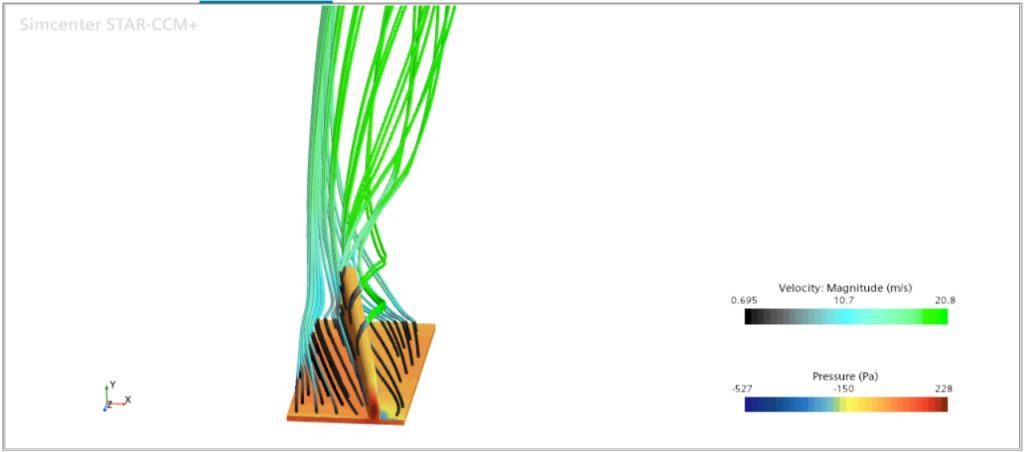

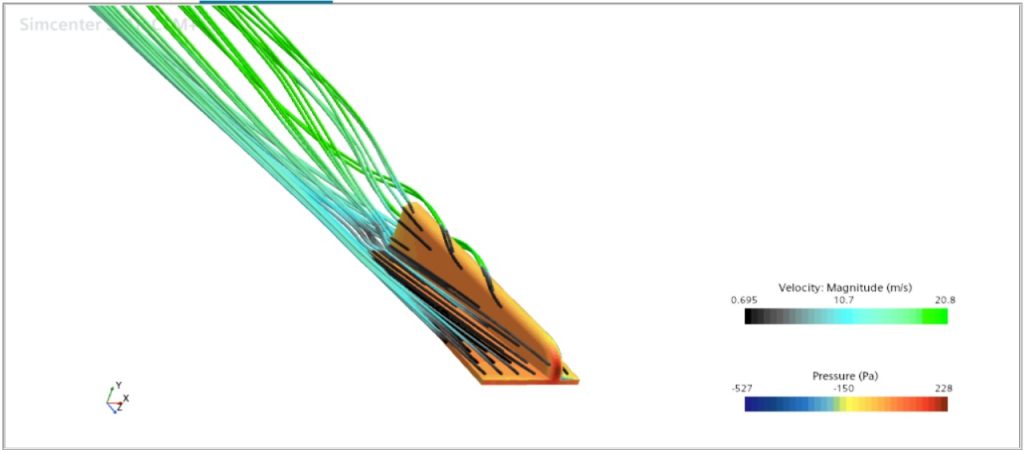

Gambar Visualisasi CFD:
Gambar-gambar ini menampilkan visualisasi hasil simulasi Computational Fluid Dynamics (CFD) dari suatu objek sejenis fairing atau penutup di atas sebuah bidang. Kita dapat melihat streamlines (garis-garis aliran) yang menunjukkan arah dan magnitudo kecepatan, serta kontur tekanan pada permukaan objek dan bidang di bawahnya. Skala warna untuk kecepatan (Velocity Magnitude) dan tekanan (Pressure) juga terlihat.

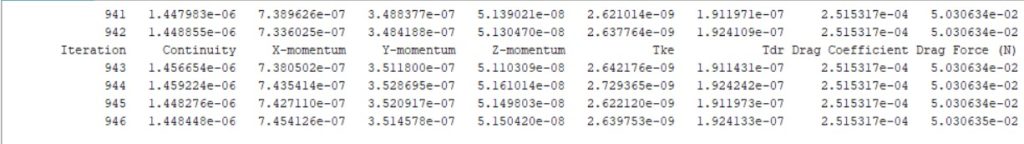

Gambar Data Konvergensi Iterasi:
Gambar ini menunjukkan sebagian dari log konvergensi numerik. Kita bisa melihat kolom “Iteration” (iterasi) dan berbagai residual untuk persamaan konservasi (Continuity, X-momentum, Y-momentum, Z-momentum, Tke) serta nilai-nilai output seperti “Drag Coefficient” dan “Drag Force (N)”. Angka-angka menunjukkan nilai residual yang semakin kecil seiring dengan bertambahnya iterasi, serta nilai koefisien drag dan gaya drag yang mendekati stabil.

Penerapan Kerangka DAI5 dalam Analisis Ini:

1. Deep Awareness (of) I (Kesadaran Mendalam tentang Diri):

• Aspek Spiritual & Kesadaran: Kesadaran bahwa fenomena aliran fluida yang kita simulasikan ini adalah bagian dari sunnatullah, hukum-hukum alam yang telah ditetapkan oleh Allah SWT. Keteraturan dan kompleksitas aliran menunjukkan kebesaran Pencipta. Kita sebagai pengamat dan pemodel harus rendah hati dalam upaya memahami sebagian kecil dari ciptaan-Nya. Kesadaran akan keterbatasan ilmu kita dan kemampuan komputasi dalam merepresentasikan realitas sempurna yang diciptakan-Nya.
• Aspek Metode Numerik: Kesadaran akan sifat fundamental dari metode numerik itu sendiri – bahwa ia adalah pendekatan, bukan solusi analitik eksak. Hasil yang ditampilkan adalah diskretisasi dan aproksimasi dari persamaan diferensial yang kompleks.

2. Intention (Niat):

• Aspek Spiritual & Kesadaran: Niat dalam melakukan simulasi ini haruslah untuk mencari kebenaran ilmiah, memahami perilaku fisik untuk tujuan yang bermanfaat (optimasi desain, peningkatan efisiensi, pengurangan drag), serta sebagai bentuk tadabbur (perenungan) terhadap ciptaan Allah. Bukan semata-mata untuk keuntungan pribadi atau persaingan.
• Aspek Metode Numerik: Niat untuk mendapatkan solusi yang konvergen, akurat, dan stabil. Niat untuk memilih model fisika dan skema numerik yang paling sesuai dengan tujuan simulasi.

3. Initial Thinking (about the Problem) (Pemikiran Awal tentang Masalah):

• Aspek Spiritual & Kesadaran: Sebelum menjalankan simulasi, kita memikirkan tujuan akhir dari studi ini. Apakah objek ini dirancang untuk aerodinamika atau hidrodinamika? Bagaimana desainnya dapat meminimalkan drag atau mengoptimalkan aliran? Ini melibatkan pemikiran tentang tujuan desain dan dampak potensialnya.
• Aspek Metode Numerik:
  • Identifikasi Masalah Fisika: Simulasi ini jelas melibatkan mekanika fluida, khususnya aerodinamika atau hidrodinamika (tergantung mediumnya, tapi terlihat seperti udara).
  • Persamaan Dasar: Persamaan yang diselesaikan adalah Navier-Stokes (kontinuitas, momentum dalam tiga dimensi: X, Y, Z) dan kemungkinan persamaan turbulensi (misalnya, k-epsilon atau k-omega, ditunjukkan oleh “Tke” yang merupakan residual energi kinetik turbulen).
  • Domain dan Syarat Batas: Pemikiran awal meliputi penentuan domain simulasi yang cukup luas, serta penetapan syarat batas yang realistis (kecepatan masuk, tekanan keluar, kondisi dinding). Visualisasi streamlines menunjukkan aliran dimulai dari kiri ke kanan melewati objek.
  • Jenis Aliran: Kehadiran “Tke” menunjukkan bahwa ini adalah simulasi aliran turbulen, yang membutuhkan model turbulensi khusus.
  • Diskritisasi (Mesh): Meskipun tidak terlihat langsung, “Initial Thinking” mencakup bagaimana domain akan didiskretisasi menjadi elemen-elemen (proses meshing). Kualitas mesh akan sangat memengaruhi akurasi dan konvergensi.

4. Idealization (Idealisasi):

• Aspek Spiritual & Kesadaran: Mengingat bahwa setiap model adalah idealisasi dari realitas. Idealisi ini harus dilakukan dengan kejujuran ilmiah, tidak memanipulasi data atau asumsi hanya untuk mendapatkan hasil yang diinginkan. Idealisi bertujuan untuk menyederhanakan masalah tanpa menghilangkan esensi fisikanya.
• Aspek Metode Numerik:
  • Pemilihan Model Fisika: Pemilihan model turbulensi (misalnya, RANS k-epsilon/k-omega) adalah idealisasi untuk menutup persamaan Navier-Stokes yang belum tertutup untuk aliran turbulen.
  • Asumsi: Asumsi aliran tunak (steady-state) kemungkinan besar digunakan karena log konvergensi menunjukkan iterasi menuju solusi stabil. Asumsi inkompresibel atau kompresibel juga dibuat.
  • Penyederhanaan Geometri: Kadang-kadang geometri yang sangat kompleks disederhanakan sedikit untuk kemudahan meshing dan komputasi, selama tidak mengorbankan akurasi signifikan.
  • Skema Diskritisasi: Pemilihan skema numerik (misalnya, skema orde kedua untuk momentum) merupakan idealisasi dalam representasi term-term persamaan.

5. Instruction Set (Set Instruksi):

• Aspek Spiritual & Kesadaran: Melaksanakan simulasi dengan integritas, mengikuti prosedur yang benar, dan bertanggung jawab terhadap interpretasi hasil. Jika hasil tidak sesuai ekspektasi, ada niat untuk menginvestigasi penyebabnya dengan cermat, bukan langsung mengabaikannya.
• Aspek Metode Numerik:
  • Proses Iteratif: Gambar 3 dengan kolom “Iteration” secara jelas menunjukkan bahwa proses penyelesaian menggunakan metode iteratif. Metode ini berulang kali memperbarui solusi hingga konvergensi tercapai.
  • Kriteria Konvergensi: Nilai-nilai residual (Continuity, X/Y/Z-momentum, Tke) yang semakin mengecil (misalnya, dari $10^{-4}$ ke $10^{-6}$ atau $10^{-7}$) menunjukkan bahwa simulasi sedang konvergen. Ketika residual-residual ini mencapai nilai toleransi yang sangat kecil, itu berarti solusi sudah dianggap stabil.
  • Penyelesaian Sistem Persamaan Aljabar Linear: Di balik setiap iterasi, ada penyelesaian sistem persamaan aljabar linear yang sangat besar (hasil dari diskritisasi persamaan PDE). Ini biasanya dilakukan dengan solver iteratif (seperti GMRES, BiCGSTAB) atau, pada kasus tertentu, solver langsung, yang merupakan inti dari Instruction Set.
  • Perhitungan Output: Perhitungan seperti Drag Coefficient dan Drag Force (N) adalah hasil dari integrasi tekanan dan gaya geser pada permukaan objek. Ini melibatkan integral numerik yang dilakukan di akhir simulasi atau setiap iterasi.
  • Visualisasi: Penggunaan perangkat lunak seperti Simcenter STAR-CCM+ untuk menghasilkan streamlines dan kontur tekanan/kecepatan adalah bagian dari Instruction Set untuk analisis pasca-pemrosesan (post-processing). Skala warna menunjukkan interpolasi nilai-nilai antara node-node di dalam elemen dan pada permukaan.

Kesimpulan Metode Numerik yang Terlihat:

Dalam gambar-gambar ini, secara eksplisit terlihat penerapan berbagai konsep metode numerik:

1. Diskritisasi Domain: Terimplisit dari keberadaan objek dan aliran di sekitarnya yang akan membutuhkan meshing.
2. Penyelesaian Persamaan Diferensial Parsial (PDEs): Melalui implementasi persamaan Navier-Stokes dan model turbulensi.
3. Metode Iteratif: Ditunjukkan jelas oleh log konvergensi (kolom “Iteration” dan penurunan residual).
4. Konvergensi Solusi: Ditunjukkan oleh penurunan nilai residual dan stabilnya nilai Drag Coefficient dan Drag Force.
5. Perhitungan Residual: Indikator penting untuk memantau proses konvergensi.
6. Sistem Persamaan Aljabar Linear: Solusi dari persamaan-persamaan yang terdiskritisasi dalam setiap iterasi.
7. Integral Numerik: Untuk menghitung besaran makro seperti Drag Force dan Drag Coefficient.
8. Interpolasi: Digunakan untuk memvisualisasikan data (warna kontur, streamlines) antara titik-titik diskretisasi.
9. Analisis Error: Meskipun tidak ditunjukkan secara langsung, penurunan residual adalah indikator bahwa error sedang diminimalkan.

Penggunaan Simcenter STAR-CCM+ sebagai perangkat lunak menunjukkan bahwa ini adalah simulasi CFD (Computational Fluid Dynamics) menggunakan metode Finite Volume Method (FVM) atau Finite Element Method (FEM) tergantung pada solver yang digunakan, namun prinsip-prinsip metode numerik yang saya sebutkan di atas berlaku secara umum untuk CFD.

PENUTUP

Tugas akhir ini, yang menggali kedalaman metode numerik dalam simulasi Computational Fluid Dynamics (CFD), telah menjadi sebuah perjalanan pembelajaran yang melampaui batas-batas teknis semata. Saya menemukan bahwa ilmu teknik, khususnya dalam ranah simulasi aliran fluida, sejatinya bukanlah sekadar himpunan persamaan kompleks dan visualisasi data yang menawan. Di balik setiap streamline yang menggambarkan jalur partikel, setiap kontur tekanan yang terdistribusi, dan setiap proses konvergensi yang menunjukkan stabilnya solusi, terhampar jelas ayat-ayat kauniyah yang membuktikan keagungan dan keteraturan ciptaan Allah SWT.

Proses diskritisasi domain, pemilihan skema numerik yang tepat, hingga analisis hasil drag force dan drag coefficient, semuanya adalah upaya kita sebagai manusia untuk mendekati dan memahami sebagian kecil dari hukum-hukum alam yang telah Dia tetapkan. Saya menyadari betapa terbatasnya akal dan daya upaya saya di hadapan kesempurnaan ciptaan-Nya. Oleh karena itu, setiap ilmu yang saya peroleh, setiap permasalahan yang saya pecahkan, haruslah tidak hanya menambah kapasitas intelektual saya, melainkan juga semakin menumbuhkan rasa syukur dan ketaatan dalam hati.

Semoga perjalanan akademik ini, dan setiap upaya pencarian ilmu di masa mendatang, senantiasa menjadi bentuk ibadah yang tulus, diniatkan hanya karena Allah SWT. Semoga Dia senantiasa melimpahkan hidayah dan keberkahan dalam setiap langkah kita menuntut ilmu, menjadikannya jembatan menuju kebahagiaan sejati di dunia dan akhirat. Aamiin.
