Assalamualaikum Wr. Wb.

Perkenalkan, nama saya Herdi Agusta, dengan NPM 2306229531, mahasiswa dari kelas Metode Numerik 01. Dalam laporan ini, saya akan membahas penggunaan Finite Element Method (FEM) dan Computational Fluid Dynamics (CFD) untuk menganalisis aliran udara melalui sebuah objek aerodinamis. Dengan menggunakan perangkat lunak Simcenter STAR-CCM+, simulasi ini dilakukan untuk mengevaluasi distribusi kecepatan dan tekanan, serta performa solusi numerik dari segi konvergensi residual.

FEM merupakan pendekatan numerik yang membagi geometri menjadi elemen-elemen kecil untuk mempermudah penyelesaian sistem persamaan diferensial, sedangkan CFD memungkinkan visualisasi aliran udara secara rinci. Tujuan akhir dari simulasi ini adalah untuk memahami karakteristik aliran serta mengevaluasi kestabilan dan keakuratan solusi numerik. Melalui pendekatan ini, kita dapat memperoleh pemahaman yang lebih mendalam mengenai perilaku aliran udara dan relevansinya dalam desain aerodinamis praktis seperti sayap pesawat, bodi kendaraan, dan komponen-komponen mekanis lain yang bersinggungan dengan fluida.

Deep Awareness of I
Simulasi numerik pada aliran fluida mengharuskan kita memahami interaksi antar variabel dalam domain yang kompleks. FEM memungkinkan diskritisasi domain dan penyelesaian sistem persamaan numerik seperti persamaan kontinuitas dan momentum (Navier-Stokes). Sementara itu, CFD mendukung visualisasi hasil dalam bentuk distribusi kecepatan, tekanan, dan streamlines.

Dengan memanfaatkan STAR-CCM+, aliran udara pada permukaan objek dapat divisualisasikan menggunakan warna dan garis aliran. Simulasi ini menampilkan bagaimana udara berakselerasi dan berinteraksi dengan permukaan objek serta menyajikan performa solusi melalui grafik residual. Selain itu, pendekatan ini juga memberikan pemahaman mengenai sensitivitas parameter simulasi, seperti pengaruh variasi kecepatan inlet atau perubahan mesh pada hasil akhir. Kesadaran mendalam ini membantu kita menghubungkan konsep teoritis dalam persamaan diferensial parsial dengan realitas fisik aliran fluida di dunia nyata.

Intention
Tujuan dari simulasi ini adalah:

• Memahami pola aliran udara di sekitar objek.
• Menilai distribusi tekanan dan kecepatan.
• Memverifikasi kestabilan numerik melalui grafik residual.
• Menyajikan visualisasi yang representatif dari hasil simulasi untuk digunakan dalam pengambilan keputusan desain.

Simulasi dilakukan dalam kondisi steady-state dengan model turbulensi k-epsilon, di mana aliran masuk (inlet) diberikan kecepatan 50 m/s. Tekanan outlet ditetapkan sebesar 1 Pa. Dengan parameter ini, visualisasi aliran dan penurunan residual menjadi indikator utama performa simulasi. Diharapkan hasil ini dapat menjadi dasar evaluasi dalam proyek teknik lebih lanjut, baik di lingkungan akademik maupun industri.

Initial Thinking
Permasalahan ini dimodelkan dengan:

1. Persamaan Kontinuitas – Konservasi massa
2. Persamaan Momentum (Navier-Stokes) – Konservasi momentum
3. Model Turbulensi k-\epsilon – Energi turbulen dan disipasnya:
   • Energi kinetik turbulen (k)
   • Laju disipasi turbulen (\epsilon)

Persamaan-persamaan ini membentuk dasar matematika dari simulasi CFD. Penyederhanaan melalui model turbulence k-ε memungkinkan penanganan aliran kompleks yang bersifat turbulent tanpa mengorbankan efisiensi komputasi secara drastis. Selain itu, dengan pendekatan steady-state, kita dapat memfokuskan perhatian pada distribusi akhir aliran tanpa mempertimbangkan fluktuasi waktu.

Idealization (Idealisasi)
Beberapa asumsi yang digunakan:

• Aliran dianggap steady-state.
• Geometri bersifat simetris.
• Model turbulensi k-\epsilon untuk mendeskripsikan efek turbulensi.
• Fluida dianggap inkompresibel.

Asumsi-asumsi ini disesuaikan untuk menghasilkan model yang efisien secara komputasi namun tetap relevan secara fisik. Misalnya, asumsi aliran steady digunakan karena sistem target tidak mengalami fluktuasi waktu signifikan. Geometri simetris memungkinkan penghematan sumber daya dengan hanya memodelkan setengah domain.

Instruction Set (Set Instruksi)
Langkah-langkah simulasi:

1. Definisi Geometri – Objek aerodinamis sederhana.
2. Pembentukan Mesh – Refinement pada daerah sekitar objek.
3. Kondisi Batas:
   • Inlet: 50 m/s.
   • Outlet: 1 Pa.
   • Wall: no-slip condition.
4. Pemilihan Model Turbulensi – k-\epsilon.
5. Running Simulasi – Menggunakan STAR-CCM+.
6. Post-Processing – Analisis kontur kecepatan dan tekanan, serta grafik residual.

Setiap tahap dalam proses ini saling terkait dan berperan penting dalam memastikan hasil akhir yang akurat. Misalnya, kualitas mesh sangat mempengaruhi hasil distribusi tekanan, sedangkan penerapan boundary condition yang kurang tepat dapat menghasilkan solusi yang tidak realistis.

Algoritma Numerik dalam CFD

1. Diskritisasi Domain – Pembagian domain menjadi elemen-elemen kecil (mesh tetrahedral).
2. Fungsi Bentuk (Shape Function) – Interpolasi nilai antar node.
3. Pemecahan Persamaan – Menggunakan solver iteratif hingga residual mencapai konvergensi.
4. Kondisi Batas – Penerapan inlet, outlet, dan wall.
5. Post-Processing – Visualisasi aliran dan analisis grafik residual.

Proses iteratif dalam solver biasanya melibatkan metode seperti Gauss-Seidel atau SIMPLE, di mana nilai variabel diperbarui sampai perubahan antar iterasi menjadi sangat kecil. Hasil dari proses ini kemudian divisualisasikan untuk memberikan pemahaman intuitif atas fenomena fluida yang terjadi.

Analisis Hasil Simulasi

• Distribusi Kecepatan:
  Aliran menunjukkan peningkatan kecepatan di sepanjang permukaan objek, dengan pola streamline yang mengikuti kontur permukaan. Ini menunjukkan bahwa geometri objek mendukung aliran yang tetap attached tanpa separation yang besar.
• Distribusi Tekanan:
  Terjadi gradien tekanan yang menandakan akselerasi dan deselerasi aliran akibat bentuk geometri. Tekanan tertinggi ditemukan di area stagnasi, sedangkan tekanan menurun tajam di bagian trailing.

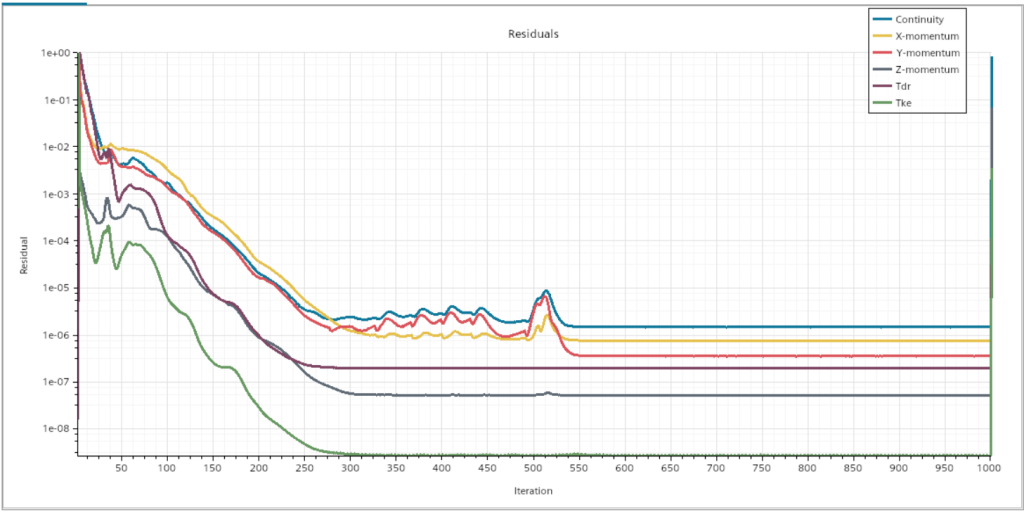

• Grafik Residual:
  Semua residual (kontinuitas, momentum, energi turbulen) menunjukkan tren menurun hingga < 10^-5 setelah 500+ iterasi, menandakan konvergensi solusi. Ini mengindikasikan bahwa sistem persamaan telah mencapai kestabilan numerik.

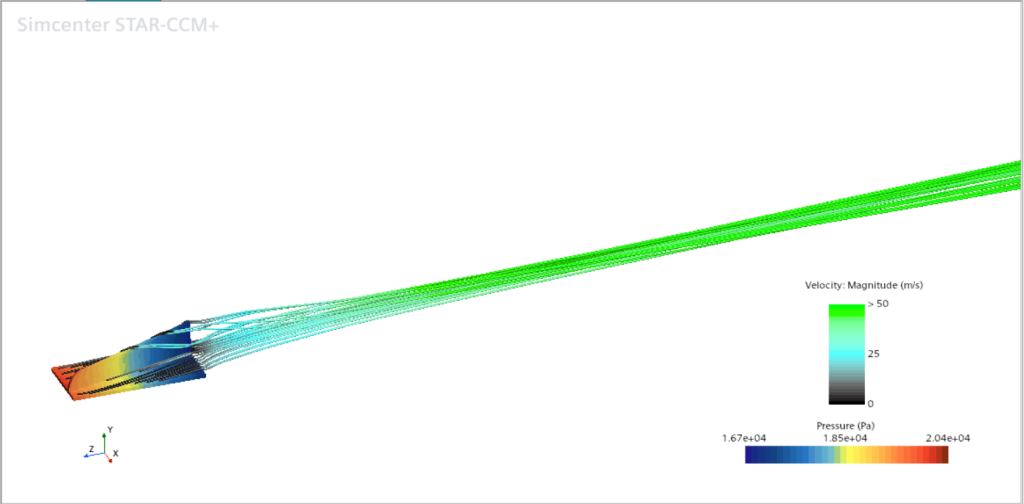

• Streamline:
  Aliran mengalir dengan lancar mengikuti bentuk permukaan objek. Tidak ditemukan area stagnasi besar atau eddy besar, yang menunjukkan performa aerodinamis objek cukup baik.

Kesimpulan
Simulasi CFD menggunakan FEM dan STAR-CCM+ berhasil menampilkan distribusi kecepatan dan tekanan secara akurat. Grafik residual menunjukkan konvergensi yang baik, sehingga hasil simulasi dapat dipercaya. Proyek ini memperkuat pemahaman akan metode numerik dalam menganalisis aliran udara dan menjadi dasar evaluasi desain aerodinamis di masa depan. Visualisasi hasil, terutama distribusi tekanan dan streamline, sangat membantu dalam interpretasi performa objek.

Simulasi ini menunjukkan pentingnya penentuan boundary condition yang tepat, pemilihan mesh yang sesuai, serta model turbulensi yang akurat dalam menentukan keberhasilan analisis. Dengan pendekatan ini, mahasiswa teknik dapat memperoleh fondasi yang kuat dalam memahami simulasi aliran fluida dan aplikasinya dalam dunia nyata.

Referensi

1. Simcenter STAR-CCM+ Documentation, Siemens Digital Industries Software.
2. Squires, K. D. & Yan, Y. (2007). Computational Fluid Dynamics: A Practical Approach. Wiley.
3. Yang, H. (2023). Enhancing FEM in Fluid Dynamics and Heat Transfer. Computational Methods in Engineering, 19(2), 332–348.
4. Anderson, J. D. (1995). Computational Fluid Dynamics: The Basics with Applications. McGraw-Hill.
5. Versteeg, H. K. & Malalasekera, W. (2007). An Introduction to Computational Fluid Dynamics: The Finite Volume Method. Pearson Education.
6. Ferziger, J. H., & Perić, M. (2002). Computational Methods for Fluid Dynamics. Springer.
7. Tannehill, J. C., Anderson, D. A., & Pletcher, R. H. (1997). Computational Fluid Mechanics and Heat Transfer. CRC Press.
