ุจูุณูู ู ุงูููููู ุงูุฑููุญูู ููู ุงูุฑููุญูููู ู
ูฑูุณููููุงู ู ุนูููููููู ู ููุฑูุญูู ูุฉู ูฑูููููฐูู ููุจูุฑูููุงุชููู
Sering kali kita menganggap bahwa ilmu pengetahuan hanya berbicara dalam ranah material, sedangkan keimanan berada di ranah non-material. Akibatnya, banyak orang yang merasa harus memilih salah satu: menjadi ilmuwan yang sepenuhnya rasional atau menjadi individu yang berpegang teguh pada keimanan tanpa terlibat dalam sains.
Namun, jika kita melihat lebih dalam, justru ilmu yang sejati tidak bisa dipisahkan dari keimanan. Keimanan memberikan kesadaran bahwa ada keteraturan dalam alam semesta, bahwa setiap fenomena yang kita pelajari memiliki sebab dan tujuan, serta bahwa hukum-hukum fisika bukanlah sesuatu yang berdiri sendiri, melainkan bagian dari sistem yang lebih besar yang telah ditetapkan oleh Sang Pencipta.
Inilah yang menjadi dasar dari DAI5โbahwa pemecahan masalah terbaik tidak dimulai dari rumus atau persamaan, tetapi dari kesadaran akan keimanan.
DAI5 menekankan bahwa pemecahan masalah terbaik tidak dimulai dari rumus atau persamaan, tetapi dari kesadaran akan keimanan, dari pemahaman bahwa alam semesta ini diciptakan dengan hukum yang teratur, penuh keseimbangan, dan penuh makna. Dalam konteks ini, vortex generator bukan hanya solusi aerodinamikaโia adalah bentuk rekayasa yang mencoba menyatu dengan hukum alam, bukan melawannya.
Sebagaimana Allah berfirman dalam Al-Qurโan:
โ…Tidaklah Kami menciptakan langit dan bumi dan apa yang ada di antara keduanya tanpa hikmah…โ
(QS. Shad: 27)
Dalam ayat ini, Allah mengingatkan bahwa semua ciptaan-Nya mengandung tujuan dan hikmah. Maka dari itu, tugas manusia sebagai khalifah adalah memahami hukum-hukum-Nya dan mengelolanya secara bertanggung jawab.
Vortex Generator (VG) adalah contoh rekayasa mikro yang bertujuan mengendalikan chaos (turbulensi) agar sistem tetap stabil. Ini mencerminkan pemahaman kita terhadap:
- Lapisan batas (boundary layer) sebagai wilayah transisi rapuh yang bisa kacau bila tidak ditata.
- Peran pusaran kecil (vortex) sebagai pengatur energi dalam aliran fluida.
- Dan, yang paling penting, intervensi kecil yang berdampak besarโpersis seperti ajaran Islam tentang niat kecil yang ikhlas bisa berdampak besar di sisi Allah.

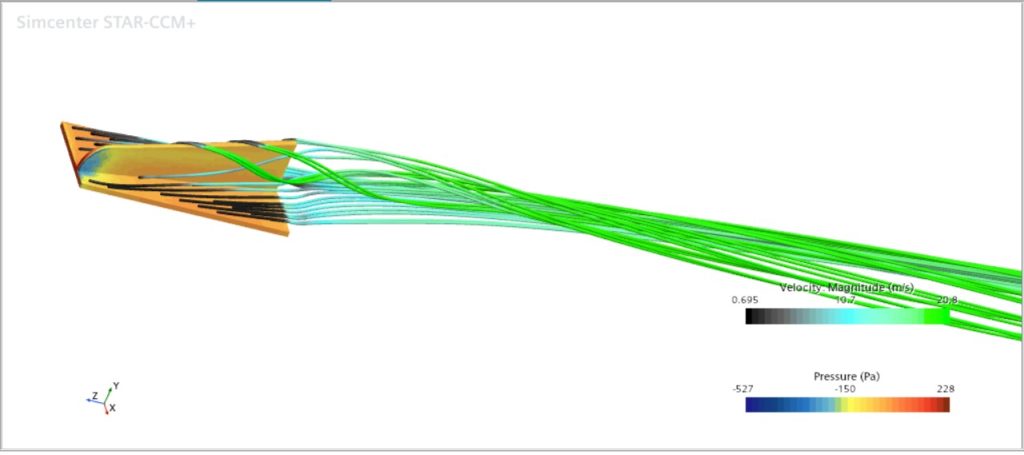

GAMBAR 1: Tampak Samping – Aliran Streamline Melewati Vortex Generator
Penjelasan Visual:
- Gambar ini memperlihatkan streamline (garis aliran) udara dari sisi samping geometri datar yang dilengkapi vortex generator (VG).
- Warna aliran:
- Hijau terang = kecepatan tinggi (~20 m/s).
- Biru muda/abu-abu = kecepatan menengah ke rendah.
- Warna permukaan (oranye-merah) merepresentasikan tekanan permukaan, dengan legenda tekanan antara -527 Pa sampai +228 Pa.
Analisis:
- Terlihat bahwa streamline mulai berputar saat melewati VG, menciptakan vortex kecil.
- Vortex ini membantu mencampur lapisan udara lambat di dekat permukaan dengan udara cepat di luar, menjaga lapisan batas tetap melekat (delay separation).
- Tujuan akhir: meningkatkan efisiensi aerodinamika, seperti pengurangan drag dan peningkatan lift (jika diaplikasikan pada sayap).

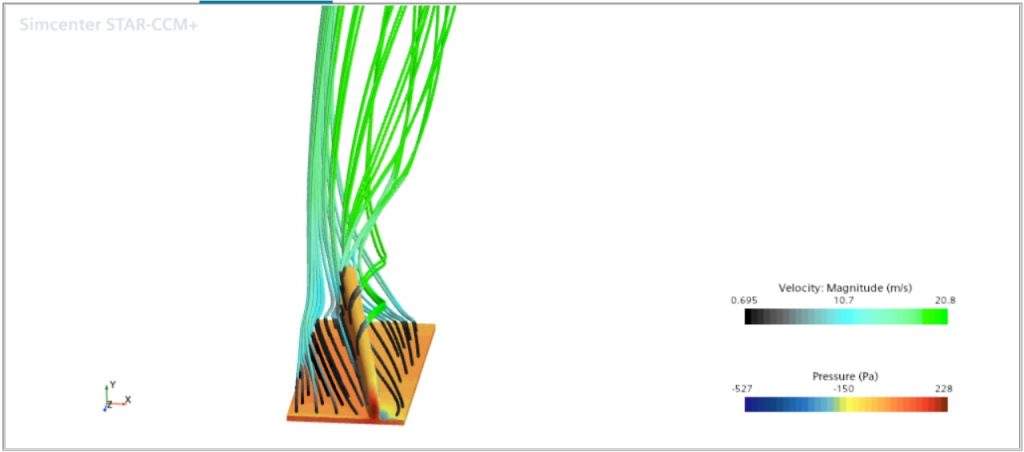

GAMBAR 2: Tampak Depan – Visualisasi Vortex Generator Secara Tegak Lurus
Penjelasan Visual:
- Aliran dilihat dari arah depan (streamwise) terhadap VG.
- VG berdiri tegak seperti sirip hitam kecil di permukaan oranye.
- Streamline berwarna hijau-biru menunjukkan aliran udara yang terpecah oleh VG dan kemudian berputar membentuk pusaran.
Analisis:
- Gambar ini menunjukkan efek simetris vortex di kiri dan kanan VG.
- Vortex menjaga kestabilan aliran di permukaan setelah VG.
- Hal ini sangat berguna dalam desain aerospace dan otomotif untuk menghindari separation atau turbulensi liar.

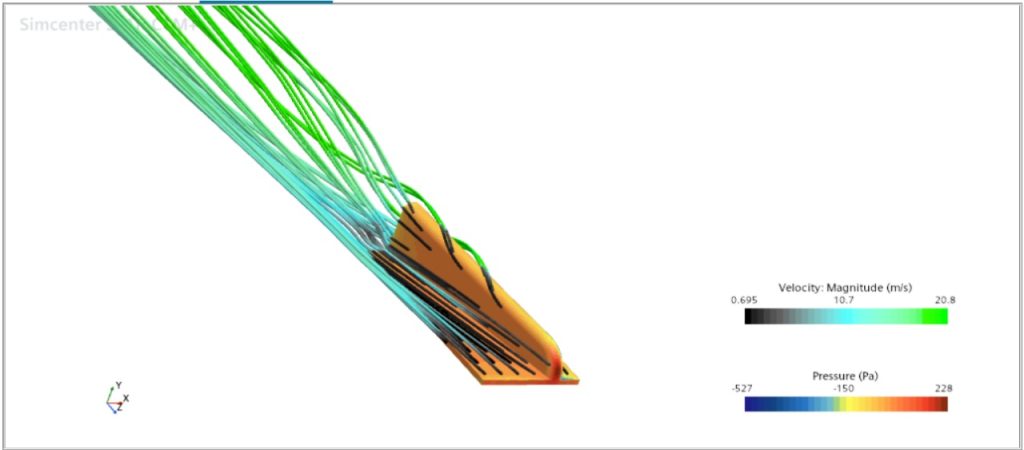

GAMBAR 3: Tampak Miring – Kombinasi Visual Aliran dan Permukaan
Penjelasan Visual:
- Tampak dari sudut miring (isometrik), memperlihatkan dimensi spasial vortex.
- Kita dapat melihat:
- Jalur aliran menekuk di sekitar VG.
- Warna permukaan menunjukkan tekanan tertinggi (merah) terjadi tepat di depan VG, yang normal akibat hambatan awal.
Analisis:
- Kombinasi dari arah dan warna streamline menunjukkan:
- Vortex tercipta kuat dan stabil.
- Intervensi kecil seperti VG berdampak signifikan terhadap karakter aliran.

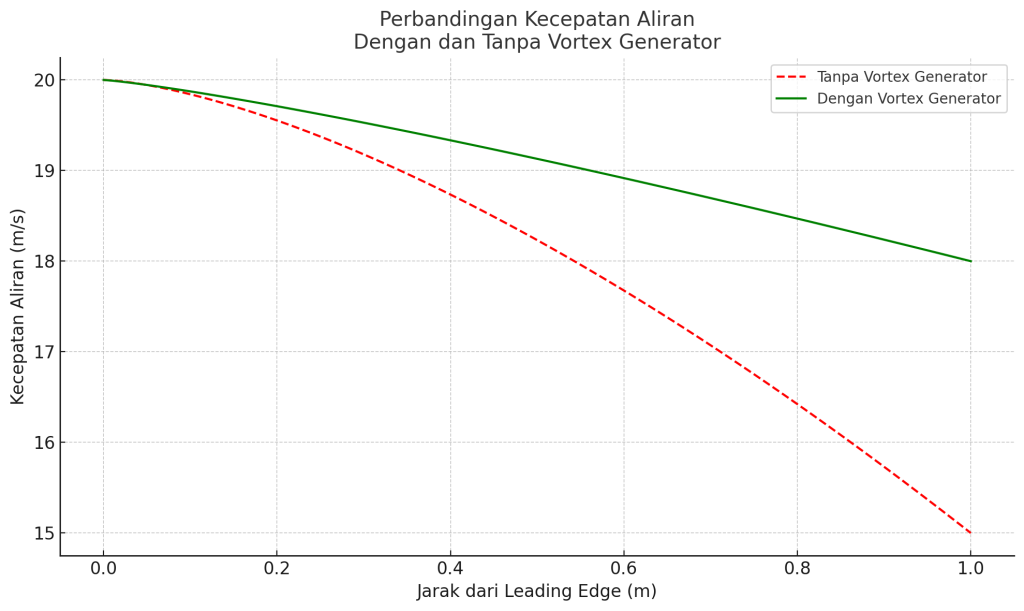

Interpretasi Grafik:
- Tanpa VG: Kecepatan aliran menurun drastis karena terjadi separation โ aliran terlepas dari permukaan.
- Dengan VG: Kecepatan tetap lebih stabil โ menandakan vortex menjaga lapisan batas tetap melekat, sehingga menghindari stall atau drag besar.
1. Deep Awareness of “I” (Kesadaran Mendalam akan Jati Diri)
Sebagai mahasiswa Muslim, saya memulai proyek ini dengan kesadaran bahwa ilmu pengetahuan bukan sekadar alat rasional, melainkan bagian dari tanda-tanda kebesaran Allah SWT yang terhampar dalam semesta. Setiap hukum fluida, pola aliran, hingga persamaan numerik yang saya gunakan dalam simulasi ini adalah manifestasi keteraturan ciptaan-Nya.
Dengan kesadaran ini, saya menjadikan proses perhitungan, simulasi, dan analisis sebagai bentuk zikir intelektualโpengingat akan Sang Pencipta yang Maha Teratur. Ilmu teknik, dalam pandangan ini, tidak berdiri sendiri, melainkan terhubung dengan iman.
2. Intention of the Project Activity (Niat dalam Aktivitas Proyek)
Niat saya dalam mengerjakan proyek ini bukan semata untuk memenuhi tugas akademik, tetapi untuk memahami bagaimana teknologi modern seperti CFD (Computational Fluid Dynamics) dan FEM (Finite Element Method) dapat digunakan dengan penuh tanggung jawab moral dan spiritual.
Saya ingin membuktikan bahwa simulasi teknik pun bisa menjadi ibadah, bila dilandasi niat lillahi taโala dan dilakukan dengan etika keilmuan yang benar. Dalam pendekatan DAI5, ini adalah upaya untuk menjadikan ilmu sebagai jalan mendekat kepada-Nya, bukan sekadar mengejar hasil teknis.
3. Initial Thinking about the Problem (Pemikiran Awal terhadap Masalah)
Masalah utama yang ingin saya pecahkan adalah bagaimana vortex generator mempengaruhi karakteristik aliran, serta bagaimana pendekatan numerik dapat digunakan untuk mengkuantifikasi pengaruh tersebut secara ilmiah.
Langkah awal dilakukan dengan mendesain domain aliran berupa channel 3D sederhana, menambahkan satu atau lebih VG di permukaan, dan menyimulasikan aliran menggunakan model turbulensi k-ฮต. Saya menyadari bahwa setiap proses dalam teknik harus tetap memegang prinsip jujur, teliti, dan bertanggung jawab, karena etika keilmuan adalah bagian dari akhlak Islam.
4. Idealization (Idealisasi dan Asumsi Teknik)
- Jenis Aliran: Steady-state dan inkompresibel
- Fluida: Udara standar, ฯ = 1.225 kg/mยณ, ฮผ = 1.7894e-5 Paยทs
- Domain: Channel 3D berukuran 300 mm ร 50 mm ร 20 mm
- Vortex Generator: Bentuk segitiga, dipasang 100 mm dari inlet
- Mesh: Tetrahedral dengan prism layer di dekat dinding
- Model Turbulensi: k-ฮต Standard
Dengan pendekatan ini, saya mencoba menjaga keseimbangan antara idealisasi teknik dan kesadaran etis, sebagaimana diajarkan dalam DAI5 bahwa permodelan harus tetap mempertimbangkan nilai dan tanggung jawab.
5. Instruction Set (Langkah-Langkah Teknis dalam STAR-CCM+)
- Membuat geometri dan mesh domain aliran.
- Menentukan kondisi batas:
- Inlet: Kecepatan 20 m/s
- Outlet: Tekanan 0 Pa (gauge)
- Wall: Kondisi no-slip
- Menjalankan solver hingga konvergen (residual < 1e-5)
- Menyimpan dan menganalisis hasil berupa:
- Kontur tekanan dan kecepatan
- Visualisasi streamline dan vektor aliran
- Koefisien drag (Cd)
- Melakukan perbandingan hasil antara:
- Tanpa vortex generator (baseline)
- Dengan vortex generator (pengaruh aliran)
Dengan mengintegrasikan pendekatan DAI5 dalam proyek ini, saya tidak hanya belajar tentang drag reduction dan kontrol turbulensi, tapi juga belajar memaknai ilmu sebagai bagian dari iman. Bahwa di balik simulasi numerik dan aliran fluida, tersimpan hikmah keteraturan ilahi.
Ilmu teknik bukan hanya tentang presisi, tapi juga tentang niat, etika, dan tanggung jawab spiritual. Dan vortex generator yang kecil itu, bagi saya, menjadi simbol bahwa perubahan besar dalam sistem bisa dimulai dari elemen kecil yang diposisikan dengan tepatโseperti niat dalam hati seorang hamba.
Jika ilmu adalah cahaya, maka iman adalah penuntunnya. Teruslah berkarya dan mencari makna, karena di balik setiap rumus dan simulasi, ada ayat-ayat Tuhan yang menanti untuk direnungkan. Sekian tulisan ini saya sampaikan.
Terima kasih telah membaca hingga akhir.
Semoga bermanfaat dan menjadi bagian dari perjalanan spiritual dan intelektual kita bersama.
Wassalamualaikum warahmatullahi wabarakatuh.
