Assalamualaikum Warahmatullahi Wabarakatuh. Sebelumnya perkenalkan nama saya Muhammad Jordan Al Rabi dengan NPM 2306265543 dari kelas Metode Numerik-01. Pada tulisan kali ini saya akan mengulas dasar teori metode numerik yang mendasari Computational Fluid Dynamics (CFD) serta penerapannya melalui perangkat lunak Simcenter Star CCM+ dengan pendekatan kerangka kerja DAI5.
Pendahuluan
Di dunia teknik modern, memahami bagaimana udara atau cairan mengalir di sekitar suatu objek adalah hal yang sangat penting. Baik dalam perancangan kendaraan, pesawat, hingga sistem pendingin, perilaku fluida sering kali menjadi penentu performa dan efisiensi. Dengan berkembangnya teknologi komputasi, kini kita tidak lagi hanya mengandalkan pengujian fisik. Melalui Computational Fluid Dynamics (CFD), para insinyur mampu menyelami dinamika fluida secara virtual dengan presisi yang tinggi. CFD memungkinkan kita untuk “melihat yang tak terlihat” — bagaimana fluida berinteraksi dengan permukaan, menciptakan pusaran, turbulensi, dan tekanan yang memengaruhi sistem secara keseluruhan.
Dasar Teori dan Metode Numerik
CFD berakar pada hukum-hukum dasar fisika fluida, terutama persamaan Navier–Stokes yang menggambarkan bagaimana momentum dan energi berpindah dalam fluida. Karena bentuk matematisnya sangat kompleks dan nonlinier, persamaan ini hampir selalu diselesaikan secara numerik.

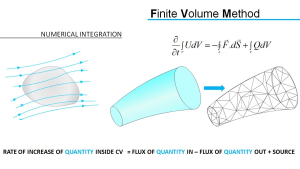

Finite Volume Method (FVM), Digunakan luas karena memastikan konservasi massa dan energi pada tiap elemen kecil dalam domain fluida.
Finite Element Method (FEM), Cocok untuk geometri kompleks, sering digunakan untuk aliran yang berinteraksi dengan struktur elastis atau perpindahan panas.

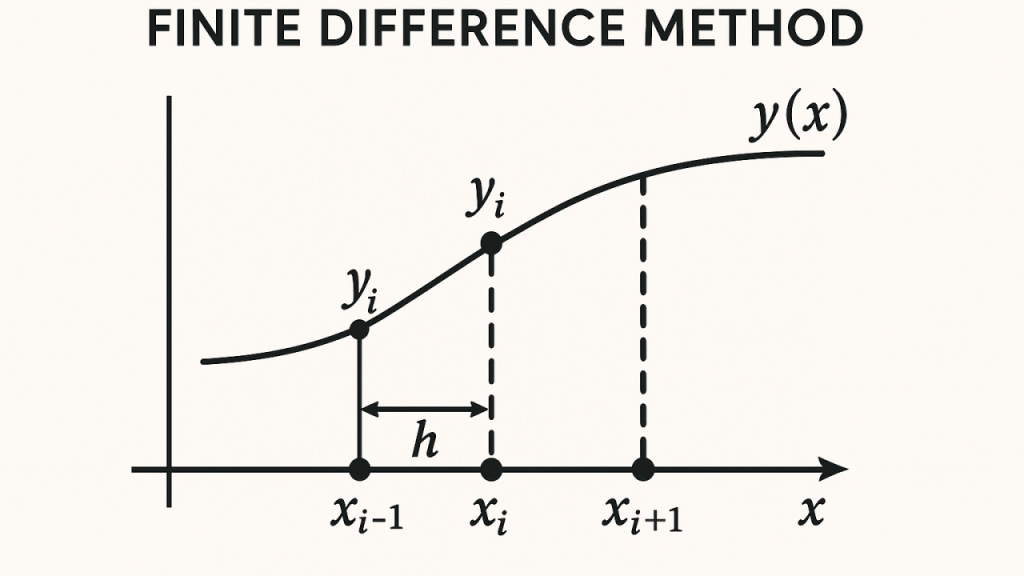

Finite Difference Method (FDM), Cocok untuk struktur mesh reguler—metode ini mengaproksimasi turunan menggunakan selisih terbagi.
Pentingnya CFD dalam Dunia Teknik
Simulasi CFD kini menjadi alat utama dalam proses desain dan rekayasa. Salah satu keunggulan utamanya adalah kemampuannya dalam mempercepat iterasi desain. Desainer dapat menguji berbagai bentuk dan konfigurasi dalam waktu singkat tanpa harus membuat prototipe fisik. Selain itu, CFD memungkinkan kita mengevaluasi sistem dalam kondisi ekstrem—seperti suhu tinggi, tekanan rendah, atau kecepatan tinggi—yang sulit ditiru di laboratorium. Bahkan lebih jauh, CFD kini menjadi bagian dari konsep digital twin, di mana sistem fisik memiliki kembaran digital yang terus dimonitor secara real time untuk keperluan analisis dan prediksi.
Simcenter STAR‑CCM+ sebagai Alat Simulasi
Salah satu perangkat lunak paling populer untuk simulasi CFD adalah Simcenter STAR‑CCM+ buatan Siemens. Software ini menawarkan antarmuka pengguna yang ramah, fleksibilitas tinggi dalam pembuatan mesh, serta dukungan untuk simulasi multi-fisika seperti aliran fluida, perpindahan panas, dan interaksi fluida-struktur. STAR‑CCM+ juga memiliki visualisasi hasil yang canggih, memungkinkan pengguna untuk melihat aliran udara dalam bentuk garis alir (streamline), distribusi tekanan, dan vektor kecepatan. Dengan dukungan solver numerik yang tangguh dan fitur otomatisasi proses, STAR‑CCM+ menjadi laboratorium virtual yang efisien dan andal.
Penerapan Kerangka Berpikir DAI5
Framework DAI5 menempatkan simulasi CFD dalam konteks pemikiran strategis dan bermakna:
- Deep Awareness of I – Kesadaran akan tanggung jawab etis dan spiritual dalam berkarya.
- Intention – Niat membangun solusi yang bermanfaat dan berkelanjutan.
- Initial Thinking – Merancang strategi simulasi sejak awal: dari metode numerik hingga target hasil.
- Idealization – Menyederhanakan realita tanpa menghilangkan makna fisis.

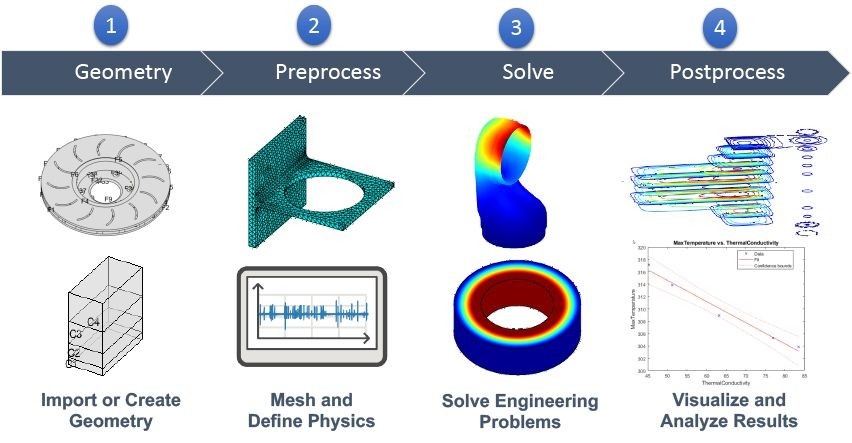

- Instruction Set – Menyusun langkah teknis sistematis: mesh, physics, solver, output, dan validasi.
Studi Kasus: Vortex Generator

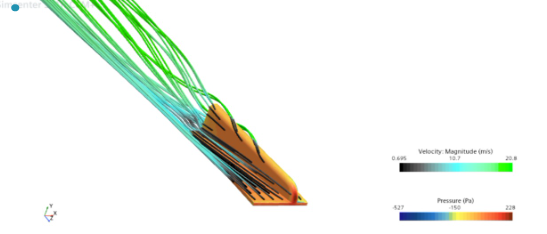

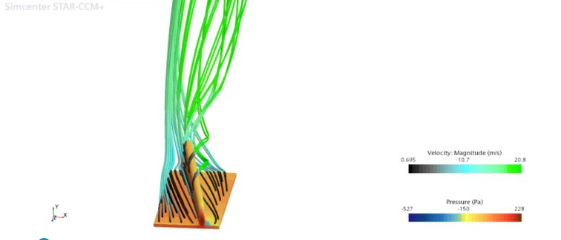

Sebagai contoh konkret, simulasi aliran udara melewati sebuah vortex generator dilakukan dengan kecepatan inlet sebesar 20 m/s.
Hasilnya menunjukkan tekanan maksimum di area stagnasi mencapai 228 Pa, sementara tekanan minimum akibat efek turbulensi di belakang objek turun hingga −527 Pa. Gaya hambat total yang dihasilkan sangat kecil, yaitu sekitar 0,0503 N, dengan koefisien drag sebesar 2,5 × 10⁻⁴. Data ini menunjukkan bahwa desain geometri seperti vortex generator efektif untuk mempercepat aliran dan mengurangi drag, menjadikannya relevan untuk aplikasi dalam dunia otomotif, aerospace, dan energi.
Kesimpulan
CFD bukan sekadar tentang simulasi numerik; ia adalah perpaduan antara pemahaman fisika, kecanggihan matematis, dan ketelitian teknik. Dengan perangkat seperti STAR‑CCM+, para insinyur dapat menggali lebih dalam ke dalam dunia fluida tanpa meninggalkan meja kerja. Ditambah lagi dengan pendekatan seperti DAI5, proses simulasi bisa menjadi lebih dari sekadar perhitungan—ia bisa menjadi bentuk kontribusi yang penuh makna. Di masa depan, CFD akan semakin menjadi tulang punggung inovasi desain, membantu menciptakan teknologi yang lebih efisien, aman, dan berkelanjutan.
Referensi
Versteeg, H. K., & Malalasekera, W. (2007). An Introduction to Computational Fluid Dynamics: The Finite Volume Method (2nd ed.). Pearson Education.
Anderson, J. D. (1995). Computational Fluid Dynamics: The Basics with Applications. McGraw-Hill.
Ferziger, J. H., Perić, M., & Street, R. L. (2020). Computational Methods for Fluid Dynamics (4th ed.). Springer.
