بِسْمِ اللّٰهِ الرَّحْمٰنِ الرَّحِيْمِ.

Assalamualaikum Warahmatullahi Wabarakatuh.

Perkenalkan saya Muhammad Nabil Wirawan, mahasiswa Teknik Mesin Universitas Indonesia dengan NPM 2306222866 dari kelas Metode Numerik 02. Melalui tulisan ini, saya ingin mengulas bagaimana simulasi aliran fluida dengan perangkat lunak Siemens STAR-CCM+ tidak hanya dapat dilakukan dengan pendekatan teknis murni, tetapi juga dapat ditempatkan dalam konteks etika dan spiritualitas Islam. Pendekatan yang saya gunakan dikenal sebagai framework DAI5—sebuah kerangka berpikir yang diperkenalkan oleh Prof. DAI, yang menuntun proses intelektual agar berjalan selaras dengan kehendak Sang Pencipta.

Pada simulasi ini, saya mempelajari aliran udara yang mengalir pada sebuah streamlined body dengan tambahan vortex generator. Tujuannya adalah untuk mengetahui bagaimana bentuk geometri dan perangkat aerodinamika seperti vortex generator mempengaruhi distribusi tekanan, kecepatan aliran, dan gaya hambat (drag). Kecepatan inlet dalam studi ini adalah 20 m/s, dan simulasi dilakukan dalam kondisi aliran steady-state menggunakan model turbulensi standar k-ε.

Pendahuluan

Dalam dunia rekayasa fluida, konsep streamlined body (badan ramping aerodinamis) sangat penting karena bentuk ini dirancang untuk mengurangi gaya hambat fluida saat benda bergerak melaluinya atau saat fluida mengalir melewati benda tersebut. Keberhasilan sebuah desain aerodinamika sangat ditentukan oleh sejauh mana aliran tetap melekat pada permukaan dan mencegah pemisahan aliran (flow separation). Salah satu perangkat yang umum digunakan untuk mengatasi masalah ini adalah vortex generator, yaitu sirip kecil yang menciptakan turbulensi terkendali agar aliran tetap stabil dan terarah.

Dengan menggunakan Simcenter STAR-CCM+, saya membangun domain simulasi 3D dengan geometri streamlined body yang dilengkapi vortex generator. Proses simulasi terdiri dari pembuatan mesh berkualitas tinggi (menggunakan tetrahedral dan prism layer), penerapan kondisi batas, penyusunan model fisis, penyelesaian numerik, hingga analisis hasil berupa kontur tekanan, kecepatan, dan drag force. Namun lebih dari itu, semua proses ini saya lakukan dalam bingkai framework DAI5 agar proyek ini bernilai bukan hanya dari sisi teknikal, tetapi juga spiritual.

Framework DAI5 sebagai Landasan Intelektual dan Spiritual

Deep Awareness of I

Setiap langkah dalam proyek ini saya awali dengan menyadari bahwa ilmu yang saya pelajari bukan milik saya, melainkan pinjaman dari Allah. Simulasi ini bukan sekadar praktik akademik atau tugas akhir semester, tetapi merupakan salah satu bentuk penghambaan dan zikir terhadap keagungan Tuhan. Dalam ayat QS. Al-Mulk ayat 3, Allah berfirman: “Yang menciptakan tujuh langit berlapis-lapis. Tidak akan kamu lihat sesuatu yang tidak seimbang pada ciptaan Tuhan Yang Maha Pengasih. Maka lihatlah sekali lagi, adakah kamu lihat sesuatu yang cacat?”

Ayat ini menjadi inspirasi saya untuk merenungi keteraturan aliran fluida, distribusi tekanan, dan struktur turbulensi sebagai tanda dari ciptaan-Nya yang sempurna. Dalam setiap simulasi, saya melihat bukan hanya aliran, tetapi juga ketertiban yang membuktikan adanya pencipta yang Maha Teliti. Dengan kesadaran ini, saya menjaga adab ilmiah, termasuk ketelitian, kejujuran dalam analisis, dan keterbukaan terhadap hasil—apa pun itu.

Intention

Niat adalah fondasi dalam Islam, dan begitu pula dalam proyek ini. Niat saya bukan hanya untuk lulus mata kuliah, tetapi untuk mengembangkan ilmu yang kelak bisa memberi manfaat dalam peningkatan efisiensi energi, pengembangan teknologi hijau, atau peningkatan desain kendaraan yang lebih hemat bahan bakar. Dengan niat lillahi ta’ala, saya ingin menjadikan pengetahuan ini sebagai bagian dari amal shalih—dimulai dari hal kecil seperti memodelkan aliran udara, yang pada akhirnya bisa berdampak besar bagi umat dan lingkungan.

Setiap keputusan teknis dalam simulasi ini, seperti pemilihan model turbulensi, kehalusan mesh, atau parameter solver, saya lakukan dengan pertimbangan bukan hanya efisiensi numerik, tetapi juga integritas niat. Saya hindari pendekatan instan yang sekadar “asal jadi”. Niat ini terus saya jaga dalam setiap iterasi dan visualisasi, mengingatkan diri agar selalu kembali ke tujuan awal.

Initial Thinking

Tahap awal pemodelan saya mulai dari pemahaman menyeluruh terhadap masalah: bagaimana aliran udara dengan kecepatan 20 m/s berinteraksi dengan permukaan streamline yang dilengkapi vortex generator? Apa pengaruh bentuk geometri terhadap pembentukan wake di belakang benda? Saya memetakan masalah dari prinsip dasar: persamaan Navier-Stokes, prinsip konservasi massa dan momentum, serta mekanisme terbentuknya separation dan drag.

Saya mempelajari bagaimana vortex generator menciptakan vortex kecil yang mengaduk aliran lambat di lapisan batas, membuat aliran tetap melekat pada permukaan benda. Ini bukan hanya soal fluida dan matematikanya, tetapi juga soal bagaimana “pusaran kecil” itu menjaga stabilitas, sama seperti manusia menjaga diri dari tergelincir dalam turbulensi hidup.

Idealization

Karena realitas terlalu kompleks untuk dimodelkan secara langsung, saya membuat serangkaian asumsi ilmiah yang valid:

• Aliran dianggap steady-state.
• Udara bersifat inkompresibel (ρ = 1.225 kg/m³, μ = 1.7894e-5 Pa·s).
• Domain 3D berukuran 300 mm × 50 mm × 20 mm.
• Vortex generator berbentuk segitiga, diletakkan pada 100 mm dari inlet.
• Model turbulensi: standard k-ε.

Dengan asumsi ini, saya mengubah masalah kompleks menjadi model numerik yang tetap merepresentasikan realitas tanpa kehilangan makna fisis. Proses ini mengajarkan saya bahwa dalam hidup, kita sering kali harus menyederhanakan masalah tanpa kehilangan esensinya—sebuah pelajaran spiritual dalam berpikir.

Instruction Set

Langkah teknis simulasi CFD dilakukan secara sistematis dan penuh kesadaran:

1. Geometri: Dibuat dalam STAR-CCM+ dengan kontur streamline dan VG.
2. Meshing: Menggunakan tetrahedral mesh dengan refinemen pada permukaan dinding dan sekitar vortex generator untuk menangkap gradien tinggi.
3. Physics Models: Turbulence model k-ε, steady-state, air sebagai fluida inkompresibel.
4. Boundary Conditions:
   • Velocity Inlet: 20 m/s
   • Pressure Outlet: 0 Pa (gauge)
   • Wall: no-slip
5. Solver Settings: Iterasi dilakukan hingga residual turun di bawah 1e-5.
6. Post-Processing:
   • Streamline: Menunjukkan arah dan kekuatan pusaran.
   • Contour: Visualisasi tekanan (-527 Pa hingga 228 Pa) dan kecepatan (maks. 20.8 m/s).
   • Drag Force dan Cd: Gaya drag: 5.0306e-2 N, Cd: 2.5153e-4.

Semua langkah di atas dijalankan sambil menjaga niat dan kesadaran, sehingga bukan hanya software yang bekerja, tetapi juga hati.

Hasil dan Analisis

Hasil simulasi menunjukkan bahwa keberadaan vortex generator menyebabkan peningkatan kecepatan aliran di dekat permukaan dan menurunkan tekanan di area wake. Distribusi tekanan menjadi lebih merata, dan separation flow dapat dikendalikan.

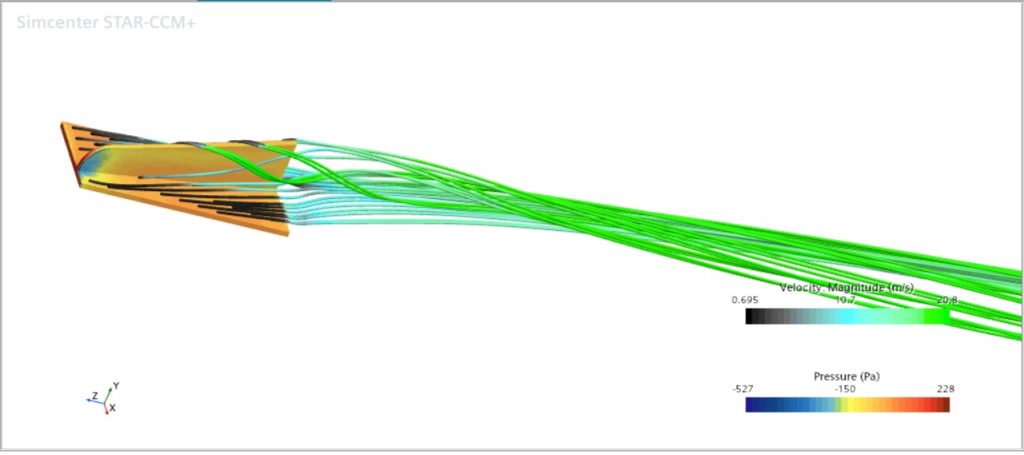

Gambar ini menunjukkan aliran udara yang memasuki domain dengan kecepatan inlet 20 m/s dan melewati dua vortex generator yang terpasang pada permukaan streamlined body. Terlihat jelas bahwa streamlines (garis alir) mengalami pembelokan dan pembentukan pusaran kecil di area dekat VG. Warna hijau pada aliran menandakan kecepatan tinggi hingga 20.8 m/s, sementara warna biru muda menandakan kecepatan menengah sekitar 10.7 m/s. Kontur warna pada permukaan menunjukkan gradasi tekanan dari tinggi (merah–228 Pa) ke rendah (biru– -527 Pa), menunjukkan efek wake dan separasi yang berhasil dikendalikan.

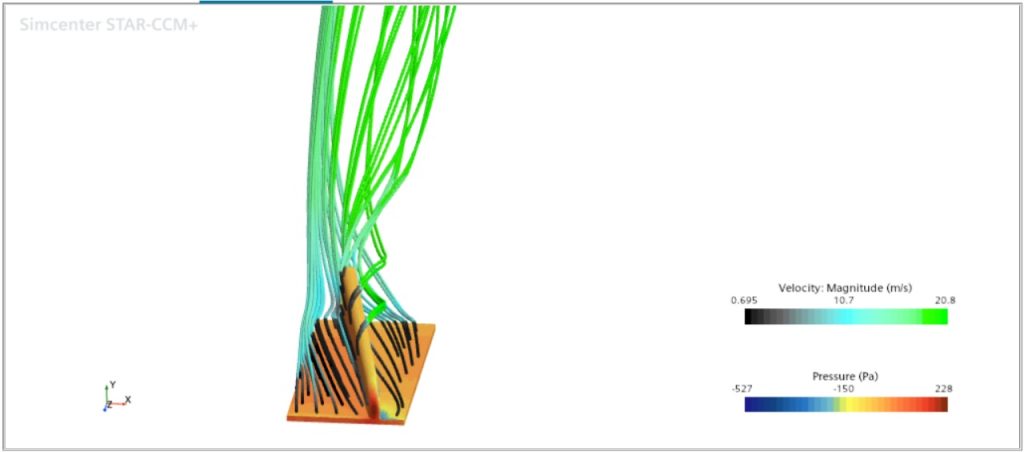

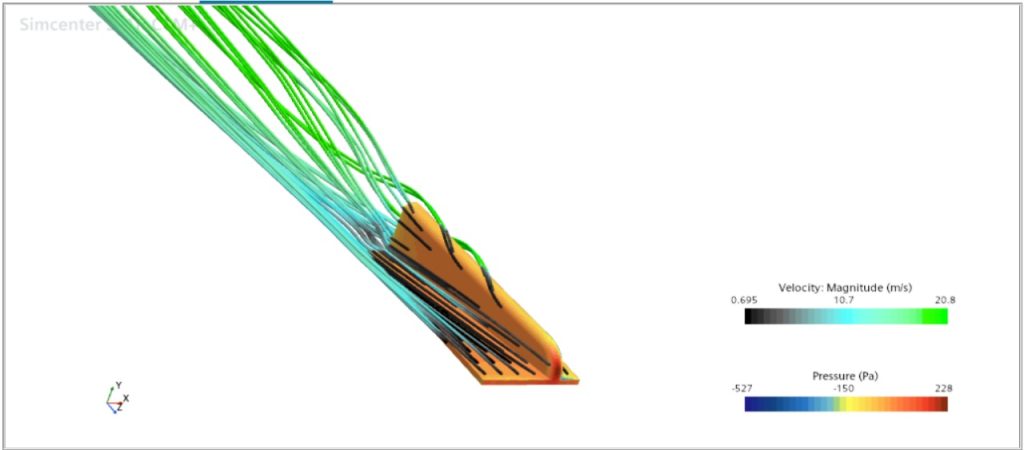

Visualisasi dari arah depan memperlihatkan bagaimana dua vortex generator berfungsi sebagai pemecah aliran utama. Aliran udara yang datang dari arah depan terbagi dan dipercepat di antara kedua sirip, menciptakan zona percepatan (warna hijau cerah) dan arus pusaran terkontrol.

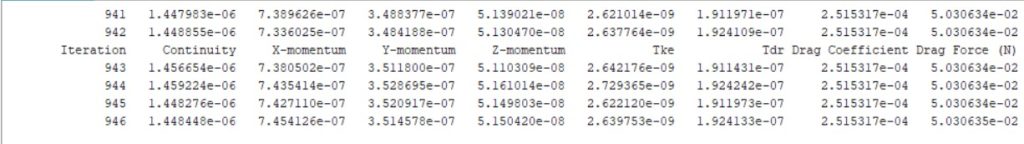

Gambar ini menampilkan hasil akhir dari proses iterasi numerik dalam STAR-CCM+. Nilai residual untuk continuity dan komponen momentum telah turun ke bawah 10⁻⁶, menunjukkan konvergensi solusi tercapai.

• Drag Force: 5.030634e-2 N
• Drag Coefficient (Cd): 2.515317e-4

Angka drag force dan Cd yang sangat kecil mengindikasikan efektivitas desain aerodinamis, menjadikan vortex generator sangat relevan untuk aplikasi pada kendaraan, pesawat, bahkan sistem ventilasi efisiensi tinggi.

Kesimpulan

Simulasi ini membuktikan bahwa vortex generator adalah perangkat yang efektif untuk meningkatkan efisiensi aliran pada badan streamline. Namun lebih dari itu, pendekatan DAI5 mengajarkan saya bahwa simulasi teknik bisa menjadi jalan mendekatkan diri kepada Allah, bukan sekadar tugas akademik.

Dengan membangun kesadaran spiritual dalam berpikir ilmiah, kita bisa menjaga integritas, meningkatkan kualitas kerja, dan memberi makna lebih dalam setiap langkah teknis. Ilmu dan iman bukan dua dunia yang terpisah. Dalam drag, vortex, dan streamlines, saya menemukan ayat-ayat kebesaran-Nya.

Referensi

• Versteeg, H.K., & Malalasekera, W. (2007). An Introduction to Computational Fluid Dynamics: The Finite Volume Method. Pearson.
• Ferziger, J.H., Perić, M., & Street, R.L. (2020). Computational Methods for Fluid Dynamics. Springer.
• Siemens. Simcenter STAR-CCM+ User Documentation. Siemens PLM Software.
• Yang, H. (2023). Enhancing FEM in Fluid Dynamics and Heat Transfer. Computational Methods in Engineering, 19(2), 332–348.
• Chen, X. (n.d.). A Detailed Overview of Finite Element Method. Retrieved from: https://www.researchgate.net
