Pendahuluan
Assalamualaikum Wr. Wb. Perkenalkan nama saya Damor Syabanakthof Ziqro dengan NPM 2306238795. Dalam rekayasa fluida, kemampuan untuk mengendalikan aliran udara merupakan aspek yang sangat penting dalam meningkatkan performa sistem aerodinamika. Salah satu komponen pasif yang banyak digunakan untuk tujuan ini adalah Vortex Generator (VG). VG mampu menunda pemisahan aliran (flow separation), meningkatkan pencampuran fluida, dan memperbaiki distribusi tekanan di sepanjang permukaan.
Kajian ini menyajikan hasil simulasi numerik menggunakan perangkat lunak Simcenter STAR-CCM+ pada aliran udara yang melewati permukaan datar (flat plate) yang dilengkapi dua buah Vortex Generator. Analisis dilakukan berdasarkan visualisasi hasil simulasi dalam bentuk kontur kecepatan, tekanan, vektor arah aliran, dan garis alir (streamline).
Sebagai insan yang diberi akal dan kemampuan berpikir, kita dianjurkan untuk memperhatikan dan memahami tanda-tanda kebesaran Tuhan dalam ciptaan-Nya, termasuk keteraturan dan hukum alam yang berlaku. Dalam Al-Qur’an disebutkan:
“Sesungguhnya dalam penciptaan langit dan bumi dan pergantian malam dan siang terdapat tanda-tanda bagi orang-orang yang berakal.”
(QS. Ali ‘Imran: 190)
Dengan semangat tersebut, studi ini tidak hanya bertujuan untuk memahami fenomena fisika aliran di sekitar VG, tetapi juga sebagai bentuk eksplorasi ilmiah terhadap keteraturan fenomena alam melalui pendekatan rekayasa berbasis numerik.
Spesifikasi Simulasi
- Software: Simcenter STAR-CCM+
- Model: Plat datar dengan dua buah Vortex Generator
- Jenis aliran: Steady-state, incompressible
- Boundary condition utama:
- Kecepatan masuk (inlet velocity): 20 m/s
- Tekanan relatif: 0 Pa di outlet
- Parameter visualisasi:
- Streamline
- Kontur tekanan (pressure contour)
- Vektor kecepatan
- Kontur kecepatan (velocity magnitude)
Geometri VG dirancang simetris pada permukaan datar, bertujuan membentuk sepasang pusaran yang berlawanan arah rotasi (counter-rotating vortex pair).

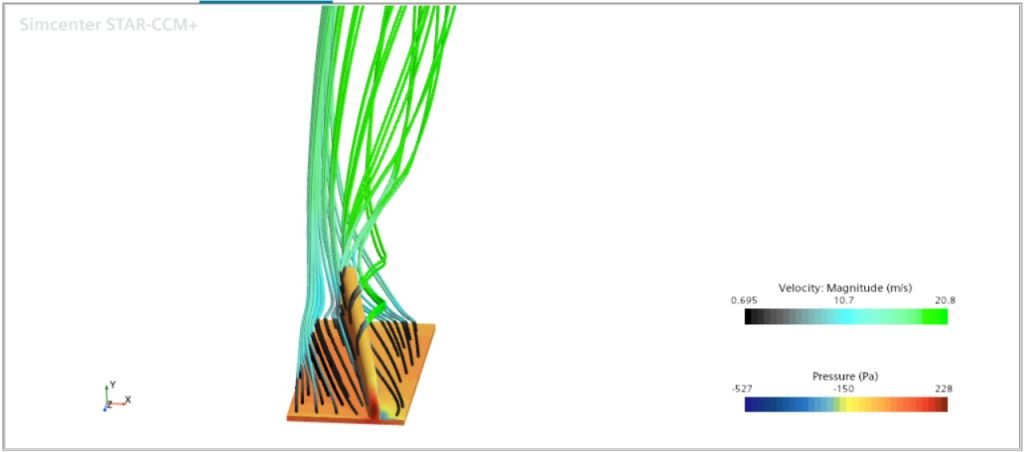

Gambar 1 – Pandangan Samping: Distribusi Aliran
Deskripsi:
Gambar ini menunjukkan tampilan dari sisi model simulasi, memperlihatkan bagaimana aliran udara mengalir melewati dua buah Vortex Generator. Garis alir (streamline) yang divisualisasikan menunjukkan bahwa aliran utama mulai terdistorsi setelah melewati VG.
Analisis:
- Terlihat bahwa VG menghasilkan zona turbulensi dan pusaran di belakangnya, yang berfungsi meningkatkan energi dalam lapisan batas (boundary layer).
- Distribusi warna pada streamline menunjukkan peningkatan kecepatan akibat akselerasi aliran di sekitar VG.
- Adanya penurunan tekanan (zona biru) di belakang VG menandakan pembentukan wake yang terkendali.
- Efek ini dapat memperkecil daerah separasi aliran, sehingga efisiensi permukaan meningkat.

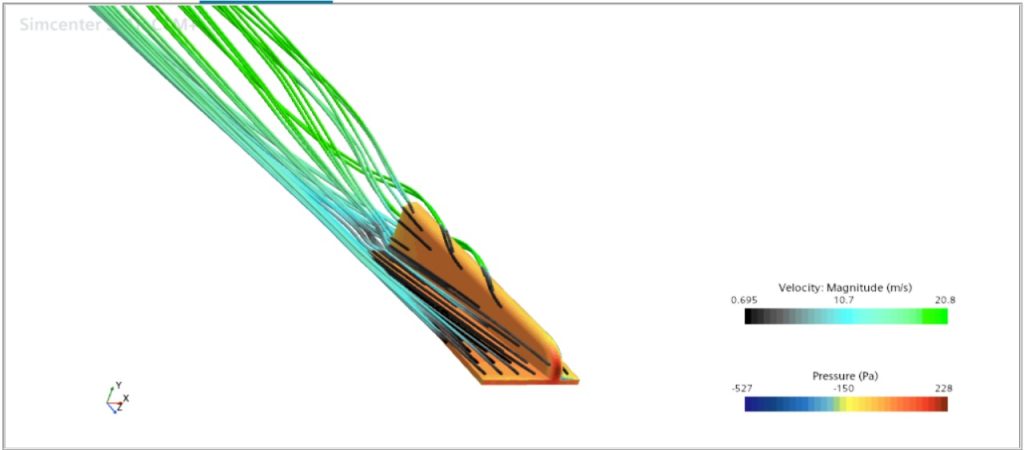

Gambar 2 – Tampak Depan: Formasi Pusaran Simetris
Deskripsi:
Gambar ini merupakan visualisasi dari arah hulu, memperlihatkan bagaimana fluida terbelah oleh dua VG dan membentuk dua pusaran spiral yang simetris.
Analisis:
- Aliran membentuk counter-rotating vortex yang menaikkan fluida dari lapisan bawah ke atas, meningkatkan pencampuran vertikal.
- Zona tekanan tinggi (merah) terbentuk di depan VG, dan tekanan rendah (biru) di atas dan belakangnya.
- Distribusi tekanan ini memperlihatkan gradien yang kuat, menandakan adanya percepatan lokal aliran.
- Keberadaan vortex yang stabil dapat membantu memperpanjang jarak sebelum terjadi pemisahan aliran (delayed separation).

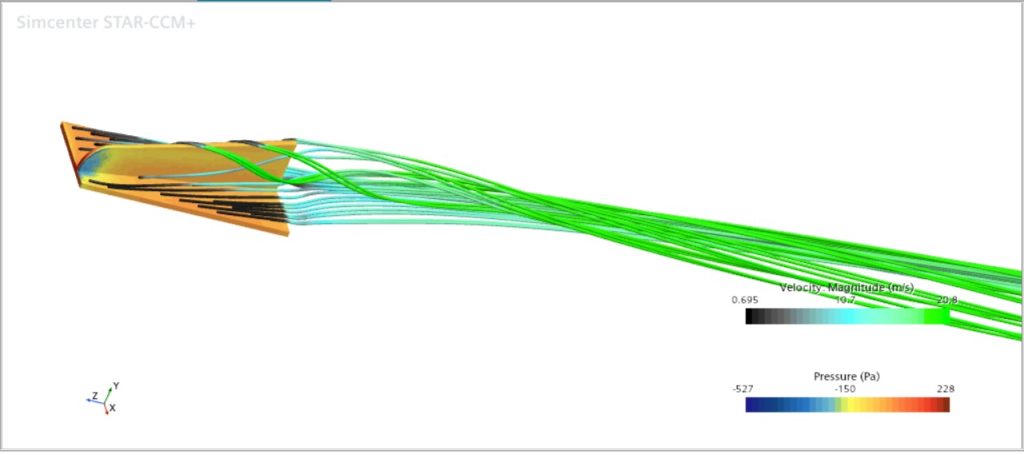

Gambar 3 – Tampak Miring: Kombinasi visual aliran dan permukaan
Deskripsi:
Gambar ini menampilkan distribusi aliran dari pandangan miring, memperlihatkan sepasang vortex yang terbentuk secara stabil di belakang dua VG.
Analisis:
- Dua vortex spiral terlihat jelas membentang dari belakang VG menuju arah hilir.
- Vektor arah kecepatan menunjukkan adanya defleksi aliran akibat pengaruh pusaran.
- Kontur tekanan memperlihatkan pola distribusi tekanan rendah yang memanjang ke hilir, karakteristik dari wake yang terkontrol.
- Struktur pusaran yang konsisten ini dapat digunakan untuk meningkatkan efisiensi aerodinamika dalam sistem seperti sayap pesawat, diffuser kendaraan, atau sistem pendinginan elektronik.
1. Deep Awareness of I (Kesadaran Mendalam atas Diri)
Dalam studi ini, kesadaran awal muncul dari rasa ingin tahu ilmiah untuk memahami perilaku aliran fluida dan bagaimana struktur kecil seperti vortex generator (VG) mempengaruhi sistem yang lebih besar. Kesadaran ini tidak semata-mata didorong oleh pencapaian teknis, melainkan juga oleh dorongan untuk mengenali kebesaran Tuhan dalam hukum-hukum alam.
Sebagaimana disebutkan dalam QS. Ali ‘Imran: 190, penciptaan langit dan bumi serta keteraturannya adalah tanda-tanda bagi orang yang berpikir. Simulasi ini bukan hanya pemodelan matematis, tapi juga cermin keteraturan yang telah ditetapkan oleh Sang Pencipta.
Aspek Deep Awareness juga muncul ketika peneliti merenungi pentingnya nilai kejujuran dalam menafsirkan data dan hasil simulasi, serta memahami bahwa setiap tindakan teknik harus memiliki dasar etika dan tanggung jawab akademik.
2. Intention (Niat)
Niat dari studi ini adalah untuk:
- Menganalisis secara ilmiah dampak VG terhadap aliran fluida,
- Memberikan kontribusi dalam efisiensi energi melalui pengendalian aliran,
- Menyediakan dasar numerik untuk pengembangan desain aerodinamis yang lebih baik,
- Menyelaraskan niat dengan kebermanfaatan: bahwa ilmu ini nantinya bisa diterapkan untuk kebaikan umat manusia, seperti efisiensi kendaraan, sistem pendinginan, atau bahkan turbin angin.
Niat yang baik melandasi pendekatan yang hati-hati, tidak sekadar menghasilkan simulasi, tetapi memahami konteks aplikatif dan dampaknya.
3. Initial Thinking (Pemikiran Awal tentang Masalah)
Masalah yang diidentifikasi:
- Aliran fluida cenderung mengalami pemisahan pada permukaan datar,
- Hal ini menyebabkan drag tinggi dan performa sistem menurun,
- Muncul hipotesis bahwa VG dapat menciptakan pusaran yang mampu menambah energi pada boundary layer dan menunda separasi.
Pemikiran awal juga mencakup:
- Pencarian data literatur (empiris dan teoritis),
- Pemahaman fisika dasar: prinsip Bernoulli, hukum kontinuitas, turbulensi,
- Penentuan skema pemodelan dalam STAR-CCM+ yang sesuai dengan realitas fisik.
Ini mencerminkan prinsip DAI5 tentang Use of Data and Evidence, Problem Understanding, dan Root Cause Analysis secara menyeluruh.
4. Idealization (Idealisasi Masalah)
Tahap ini mencakup transformasi masalah nyata menjadi model matematis dan geometris yang dapat disimulasi:
- Model VG dibuat simetris untuk menyederhanakan efek pusaran,
- Plat datar diambil sebagai permukaan dasar untuk mengurangi kompleksitas geometri,
- Asumsi steady-state dan inkompresibel untuk menyederhanakan pemecahan.
Proses idealisasi ini sangat penting untuk memastikan bahwa hasil simulasi tidak hanya akurat, tetapi juga relevan dan dapat diinterpretasi secara fisik.
Dalam pendekatan DAI5, idealisasi tidak boleh lepas dari Physical Realism, Simplicity and Elegance, dan tetap mempertahankan keterhubungan dengan realitas yang dihadapi oleh sistem rekayasa di dunia nyata.
5. Instruction Set (Langkah-langkah Eksekusi)
Instruksi teknis dalam simulasi mencakup:
- Pemilihan domain dan boundary condition (20 m/s inlet, 0 Pa outlet),
- Pembuatan mesh berkualitas untuk menangkap fenomena vortex,
- Penerapan solver numerik yang tepat (segregated solver, turbulence model),
- Ekstraksi hasil: streamline, kontur kecepatan, tekanan, dan vektor aliran,
- Analisis hasil secara fisika (tekanan rendah di wake, peningkatan kecepatan lokal, pembentukan vortex simetris).
Langkah ini mencerminkan prinsip DAI5 seperti:
- Error Minimization (memastikan mesh cukup halus),
- Verification and Validation (membandingkan dengan teori/eksperimen),
- Clarity of Steps and Documentation (penulisan laporan dan visualisasi yang transparan),
- Iterative Approach (penyesuaian jika hasil tidak sesuai ekspektasi awal).
Instruction Set yang baik menjadi landasan agar hasil simulasi memiliki kredibilitas ilmiah dan manfaat praktis.
Kesimpulan Hubungan DAI5 dengan Studi VG
Melalui pendekatan DAI5:
- Kita tidak hanya menjalankan simulasi sebagai rutinitas teknis,
- Tetapi juga menjadikannya sebagai proses kesadaran diri, niat baik, pemikiran kritis, idealisasi sistematis, dan pelaksanaan yang bertanggung jawab.
Dengan memahami setiap langkah sebagai bagian dari kesatuan spiritual dan ilmiah, maka penelitian ini memiliki makna yang lebih dalam — bukan sekadar analisis numerik, tetapi juga bentuk perenungan terhadap keteraturan alam dan tanggung jawab manusia dalam memanfaatkannya.
Penutup
Studi numerik terhadap pengaruh Vortex Generator pada permukaan datar melalui simulasi STAR-CCM+ membuktikan bahwa pendekatan rekayasa berbasis data dan simulasi mampu menggambarkan perilaku kompleks fluida secara presisi. Dengan memvisualisasikan distribusi tekanan, pola pusaran, dan perubahan kecepatan, kita tidak hanya memperoleh wawasan teknis, tetapi juga pemahaman yang lebih mendalam tentang keteraturan sistem yang tercipta.
Dalam kerangka berpikir DAI5, perjalanan analisis ini bukan semata-mata proses komputasional, melainkan perjalanan kesadaran. Kita diajak untuk:
- Menyadari potensi diri dalam memahami fenomena alam,
- Menata niat agar ilmu yang dipelajari memberi manfaat nyata,
- Berpikir kritis dan sistematis dalam menghadapi masalah teknik,
- Mengidealisasi secara bijak, tanpa melepaskan realisme fisis,
- Dan mengeksekusi langkah dengan tanggung jawab dan akurasi.
Sebagaimana alam semesta diciptakan dalam keteraturan dan keseimbangan, maka tugas kita sebagai insan berilmu adalah menjaganya—baik melalui rekayasa yang efisien maupun lewat pemahaman numerik yang berlandaskan etika.
Semoga blog ini tidak hanya memberikan pencerahan teknis, tetapi juga mendorong refleksi bahwa di balik setiap angka, grafik, dan vektor aliran, terdapat jejak keteraturan Sang Maha Mengatur. Wassalamualaikum Wr. Wb.
