Perkenalkan, saya Muhammad Hanifasyam Afifendra (2306265410), mahasiswa dari kelas Metode Numerik-02. Pada blog ini, saya akan membahas penerapan Finite Element Method (FEM) dan Computational Fluid Dynamics (CFD) dalam menganalisis pengaruh vortex generator terhadap pola aliran udara yang melintasi suatu objek.

Dalam dunia teknik, khususnya pada bidang desain aerodinamika, pemahaman mendalam mengenai interaksi antara aliran udara dan permukaan objek sangat krusial untuk meningkatkan efisiensi serta performa sistem. FEM digunakan untuk membagi geometri kompleks menjadi elemen-elemen kecil agar dapat dianalisis secara numerik, sementara CFD memungkinkan pemodelan dan visualisasi perilaku fluida secara detail dan efisien.

Studi ini berfokus pada bagaimana vortex generator mampu menciptakan turbulensi mikro yang mempertahankan aliran udara tetap menempel pada permukaan objek. Hal ini bertujuan untuk mencegah pemisahan aliran (flow separation) yang berpotensi meningkatkan drag, sehingga secara keseluruhan dapat menurunkan hambatan aerodinamis dan mengoptimalkan efisiensi energi.

Sebagai alat bantu simulasi, digunakan software Siemens STAR-CCM+ untuk memvisualisasikan distribusi kecepatan, tekanan, dan drag pada objek yang diuji. Melalui pendekatan ini, diharapkan diperoleh pemahaman yang lebih mendalam terhadap peran vortex generator dalam menyempurnakan desain aerodinamika.

Dalam penyusunan laporan ini, saya menggunakan pendekatan berpikir DAI5 (Deep Awareness of I 5) sebagai fondasi dalam mengeksplorasi permasalahan, tidak hanya dari sisi teknis, tetapi juga dalam membentuk pola pikir yang sistematis, reflektif, dan berorientasi pada pemecahan masalah. Kerangka ini membantu mengarahkan proses analisis secara komprehensif, dimulai dari pemahaman terhadap diri sendiri, penetapan tujuan yang jelas, penyusunan asumsi dasar, perancangan kondisi ideal, hingga formulasi langkah-langkah solutif dalam menghadapi tantangan teknik.

Deep Awareness of I

Sebagai mahasiswa Teknik Mesin yang mempelajari Metode Numerik dan simulasi fluida, saya menyadari bahwa memahami aliran udara bukan hanya soal teknis, tetapi juga merupakan bagian dari rasa ingin tahu saya terhadap bagaimana energi dan efisiensi dapat dikendalikan melalui desain yang tepat. Untuk itu, penting bagi saya memahami secara mendalam bagaimana metode elemen hingga (FEM) bekerja sebagai pendekatan matematis dalam menyelesaikan variabel-variabel aliran yang kompleks, seperti tekanan, kecepatan, dan gaya hambat (drag).

FEM bukan sekadar alat komputasi, melainkan fondasi dalam membagi geometri menjadi elemen-elemen kecil (mesh), yang memungkinkan analisis lokal terhadap perilaku fluida secara menyeluruh. Simulasi ini menjadi jembatan antara teori dan realitas rekayasa, di mana pemasangan vortex generator memberikan gambaran nyata tentang bagaimana manipulasi aliran melalui turbulensi mikro dapat menurunkan drag dan meningkatkan efisiensi. Pemahaman ini memperkuat kesadaran saya bahwa desain aerodinamis bukan hanya perhitungan angka, tetapi juga seni dalam mengarahkan energi secara efisien.

Intention

Saya memiliki keinginan untuk memahami lebih dalam bagaimana geometri suatu objek dapat memengaruhi perilaku aliran udara melalui pendekatan simulasi numerik. Melalui penggunaan STAR-CCM+ dan metode Finite Element, saya ingin mengeksplorasi hubungan antara distribusi kecepatan dan tekanan dengan gaya hambat (drag) yang terjadi pada permukaan benda.

Tujuan utama dari simulasi ini adalah untuk menganalisis efektivitas vortex generator dalam menjaga kelengketan aliran (flow attachment) dan menurunkan drag, yang berperan penting dalam peningkatan efisiensi aerodinamika, terutama dalam konteks transportasi. Selain itu, saya juga ingin melatih kemampuan dalam menginterpretasikan hasil simulasi secara kritis dan mengaitkannya dengan prinsip dasar mekanika fluida dan aerodinamika yang telah saya pelajari. Simulasi ini diharapkan menjadi sarana pembelajaran yang memperkuat pemahaman saya terhadap fenomena yang sulit diamati secara eksperimen langsung, sekaligus memperdalam penguasaan terhadap aplikasi FEM dalam dunia rekayasa teknik.

Initial Thinking

Sebelum melakukan simulasi, saya mencoba membangun pemahaman awal mengenai perilaku aliran fluida di sekitar objek, khususnya dalam konteks aerodinamika. Saya menyadari bahwa aliran udara sangat dipengaruhi oleh beberapa faktor, seperti bentuk geometri, kecepatan aliran, serta karakteristik turbulensi. Untuk memahami fenomena ini secara menyeluruh, pendekatan numerik dimulai dari persamaan-persamaan fundamental dalam mekanika fluida, yaitu persamaan kontinuitas, persamaan momentum (Navier-Stokes), serta model turbulensi.

1. Persamaan Kontinuitas (Continuity Equation)
   Persamaan ini merepresentasikan hukum kekekalan massa, yang menyatakan bahwa massa fluida dalam sistem tertutup tidak bisa diciptakan atau dimusnahkan. Untuk fluida inkompresibel, bentuk matematisnya adalah:

   di mana v adalah vektor kecepatan fluida. Persamaan ini memastikan bahwa jumlah massa yang masuk dan keluar dari sistem tetap seimbang.
2. Persamaan Momentum (Navier-Stokes Equation)
   Persamaan ini menggambarkan hukum kekekalan momentum dan menjelaskan bagaimana kecepatan dan arah aliran berubah akibat gaya-gaya yang bekerja pada fluida, seperti tekanan, viskositas, dan gaya eksternal. Untuk aliran fluida Newtonian, bentuk umum dari persamaan ini adalah:


3. Model Turbulensi k-ε :
   Untuk memodelkan aliran turbulen yang kompleks, digunakan pendekatan dua persamaan: energi kinetik turbulen (k) dan laju disipasi turbulen (ε). Model ini membantu memprediksi fluktuasi kecil pada aliran akibat adanya vortex generator. Secara umum:
   – Energi kinetik turbulen:

   – Laju disipasi turbulen:

   Model ini menjaga efisiensi perhitungan tanpa mengorbankan akurasi pada skala makro, sehingga sangat cocok untuk digunakan dalam simulasi dengan sumber daya komputasi terbatas.

Selain itu, saya juga mengacu pada Prinsip Bernoulli untuk memperkirakan bahwa area dengan kecepatan tinggi akan memiliki tekanan lebih rendah, sesuai dengan bentuk persamaan berikut:

Berdasarkan pemahaman dasar ini, saya memperkirakan bahwa geometri dengan kontur tajam atau perubahan mendadak akan menciptakan separasi aliran atau turbulensi yang signifikan. Aliran yang tidak melekat pada permukaan akan meningkatkan drag, terutama di bagian depan dan atas objek. Sebaliknya, dengan adanya vortex generator, diharapkan aliran tetap melekat pada permukaan objek dan distribusi tekanan menjadi lebih stabil, sehingga gaya hambat dapat dikurangi.

Dalam simulasi ini, pendekatan steady-state digunakan agar analisis fokus pada pola aliran akhir tanpa mempertimbangkan perubahan terhadap waktu. Hal ini memungkinkan interpretasi yang lebih langsung terhadap distribusi kecepatan, tekanan, dan potensi pengurangan drag akibat pemasangan vortex generator.

Idealization

Dalam menjalankan simulasi numerik, proses idealisasi menjadi langkah penting untuk menyederhanakan sistem fisik ke dalam model matematis yang lebih terstruktur, efisien secara komputasi, namun tetap relevan secara fisis. Beberapa asumsi dibuat dalam simulasi ini guna menjaga keseimbangan antara akurasi hasil dan waktu perhitungan.

Pertama, aliran udara diasumsikan dalam kondisi steady-state, artinya kecepatan dan tekanan aliran tidak berubah terhadap waktu. Meskipun dalam realita aliran bisa bersifat transien, pendekatan ini cukup representatif untuk menilai pengaruh bentuk geometri terhadap distribusi aliran dan drag. Kedua, udara diperlakukan sebagai fluida incompressible dan Newtonian, sehingga viskositas dianggap konstan dan densitas tidak berubah, meski terdapat perubahan tekanan.

Selanjutnya, karena geometri objek bersifat simetris, maka simulasi dilakukan hanya pada separuh bagian dengan menerapkan symmetric boundary condition. Hal ini secara signifikan mengurangi beban komputasi tanpa mengorbankan keakuratan hasil. Dalam menangani aliran turbulen yang muncul akibat keberadaan vortex generator, digunakan model turbulensi k-ε karena keseimbangannya antara ketelitian dan efisiensi perhitungan, terutama untuk kasus aliran turbulen dengan karakteristik kompleks namun stabil.

Terakhir, diterapkan asumsi no-slip boundary condition, yaitu kecepatan fluida relatif terhadap permukaan padat dianggap nol. Ini sesuai dengan prinsip dasar dalam mekanika fluida, di mana fluida tidak meluncur pada permukaan benda. Asumsi-asumsi ini membentuk kerangka dasar dari simulasi, memungkinkan perhitungan berjalan secara optimal sambil tetap menjaga representasi fisik dari fenomena yang dianalisis.

Instruction Set

Simulasi aliran udara dengan penambahan vortex generator dilakukan melalui serangkaian tahapan sistematis yang bertujuan untuk memahami dampak aerodinamis terhadap distribusi tekanan, kecepatan, dan gaya hambat (drag). Proses ini dimulai dengan pembuatan geometri objek aerodinamis dalam bentuk tiga dimensi. Vortex generator kemudian ditambahkan pada permukaan objek, baik dengan jumlah maupun posisi tertentu sesuai kebutuhan desain.

Setelah geometri disusun, tahap selanjutnya adalah pembuatan mesh atau diskretisasi menggunakan metode elemen hingga (Finite Element Method). Geometri dipecah menjadi elemen-elemen kecil agar perhitungan numerik dapat dilakukan secara lokal dan akurat. Pemilihan jenis mesh (misalnya tetrahedral atau hexahedral) dan ukuran mesh yang optimal sangat penting untuk menjaga keseimbangan antara akurasi hasil dan efisiensi waktu komputasi.

Selanjutnya, ditetapkan kondisi batas (boundary conditions) untuk domain simulasi. Kecepatan udara pada inlet umumnya diatur pada 20 hingga 50 m/s, sedangkan tekanan pada outlet disesuaikan dengan tekanan atmosfer (sekitar 0–1 Pa relatif). Permukaan objek dan vortex generator diberikan kondisi no-slip, artinya tidak ada pergerakan relatif antara fluida dan dinding. Bila geometri bersifat simetris, bidang simetri ditetapkan untuk memperkecil domain simulasi, sehingga mempercepat proses komputasi.

Pada tahap pemodelan fisika, fluida diasumsikan bersifat inkompresibel dan Newtonian, sementara aliran dikategorikan sebagai steady-state untuk memfokuskan analisis pada kondisi akhir yang stabil. Untuk menangani turbulensi akibat vortex generator, digunakan model turbulensi k-ε (standard), yang cukup andal dalam merepresentasikan aliran turbulen di dekat permukaan padat.

Setelah semua parameter disiapkan, dilakukan inisialisasi dan eksekusi simulasi menggunakan perangkat lunak Simcenter STAR-CCM+. Simulasi dijalankan hingga mencapai konvergensi, yang ditandai dengan penurunan nilai residual dan kestabilan grafik koefisien drag.

Tahap akhir adalah post-processing, yaitu analisis hasil simulasi. Pada fase ini dilakukan visualisasi dan kuantifikasi data seperti distribusi tekanan, kecepatan, gaya hambat total, dan drag coefficient. Dari hasil ini, dapat dievaluasi apakah penambahan vortex generator efektif dalam mengendalikan aliran, meningkatkan kelengketan aliran (flow attachment), dan menurunkan drag secara signifikan.

Algoritma Numerik dalam CFD

1. Diskritisasi Domain
   Langkah awal dalam simulasi CFD adalah membagi domain fluida menjadi elemen-elemen kecil (mesh) agar variabel seperti kecepatan dan tekanan bisa dihitung secara lokal. Semakin halus mesh-nya, semakin akurat hasilnya—meskipun membutuhkan komputasi lebih besar. Pada simulasi ini, mesh lebih dipadatkan di sekitar vortex generator untuk menangkap efek turbulensinya secara detail.

2. Pemilihan Fungsi Bentuk (Shape Function)
   Fungsi bentuk digunakan untuk menginterpolasi nilai variabel di dalam elemen berdasarkan nilai di titik-titik node. Ini penting agar distribusi variabel seperti tekanan dan kecepatan bisa digambarkan secara akurat dalam tiap elemen mesh. Pemilihan fungsi bentuk yang tepat akan memengaruhi konvergensi dan kestabilan solusi.

3. Pemecahan Persamaan
   Setelah membentuk mesh dan menentukan fungsi bentuk, sistem persamaan aljabar yang mewakili hukum konservasi (massa dan momentum) dibentuk. Karena sistem ini bersifat non-linear, metode numerik iteratif seperti Gauss-Seidel atau LU Decomposition digunakan untuk menyelesaikannya hingga mencapai konvergensi.

4. Penerapan Kondisi Batas
   Agar simulasi merepresentasikan kondisi nyata, kondisi batas ditetapkan, seperti:

• Inlet velocity: 20 m/s
• Outlet pressure: disesuaikan dengan tekanan atmosfer
• Dinding objek: no-slip condition
  Kondisi ini penting untuk memastikan hasil simulasi sesuai dengan fenomena fisik sebenarnya.

5. Post-Processing & Visualisasi
   Setelah simulasi selesai, data dianalisis melalui visualisasi streamline, kontur kecepatan, dan distribusi tekanan. Ini membantu melihat bagaimana aliran bergerak dan bagaimana vortex generator memengaruhi karakteristik aliran, seperti mencegah flow separation.

6. Efek Vortex Generator
   Hasil simulasi menunjukkan bahwa vortex generator:

• Meningkatkan kecepatan aliran di belakangnya
• Menstabilkan aliran agar tetap menempel pada permukaan
• Mengurangi drag total meskipun menambah sedikit drag parasit
  Secara keseluruhan, vortex generator terbukti efektif dalam mengontrol turbulensi dan memperbaiki efisiensi aerodinamika.

Analisis Hasil Simulasi Aliran Udara dengan Vortex Generator

Simulasi aliran udara dengan penerapan vortex generator menunjukkan perubahan yang cukup signifikan terhadap perilaku aliran di sekitar permukaan objek. Kehadiran vortex generator terbukti memengaruhi pola distribusi tekanan, profil kecepatan, serta nilai gaya hambat (drag) yang dihasilkan. Berikut ini adalah pemaparan analitis berdasarkan data yang diperoleh dari hasil simulasi.

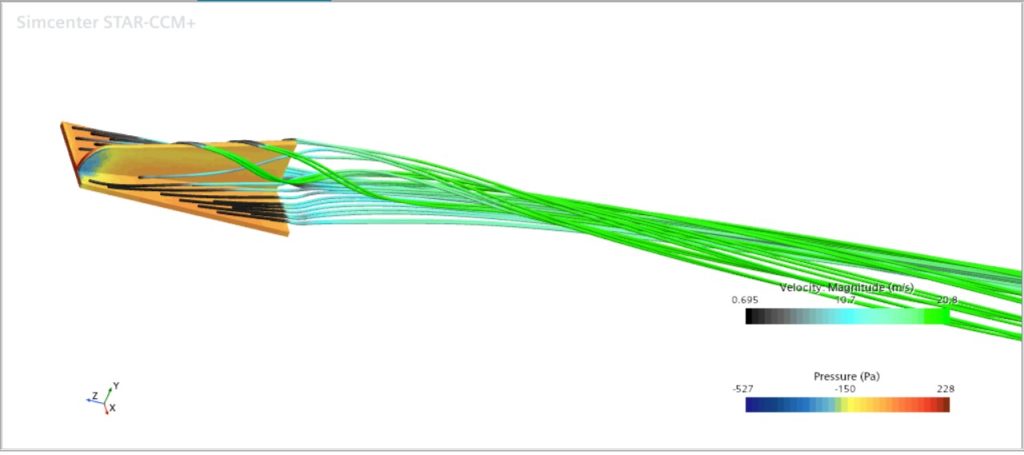

Hasil simulasi aliran udara pada objek yang dilengkapi vortex generator menunjukkan dampak signifikan terhadap performa aerodinamika. Gaya drag yang dihasilkan sebesar 0.0503 N dengan koefisien drag (Cd) sebesar 2.515 × 10⁻⁴, mengindikasikan efisiensi aliran meningkat secara keseluruhan. Walaupun vortex generator menambahkan sedikit drag parasit akibat keberadaannya, pengurangan drag utama karena berkurangnya pemisahan aliran jauh lebih dominan. Simulasi juga mencatat percepatan aliran udara di sekitar permukaan objek, dengan nilai maksimum ±20,8 m/s di atas permukaan vortex generator, dan perlambatan drastis hingga ±0,7 m/s di area bayangan aliran. Variasi ini memperlihatkan bahwa vortex generator mampu meningkatkan energi di lapisan batas (boundary layer) dan membantu aliran tetap melekat pada permukaan lebih lama.

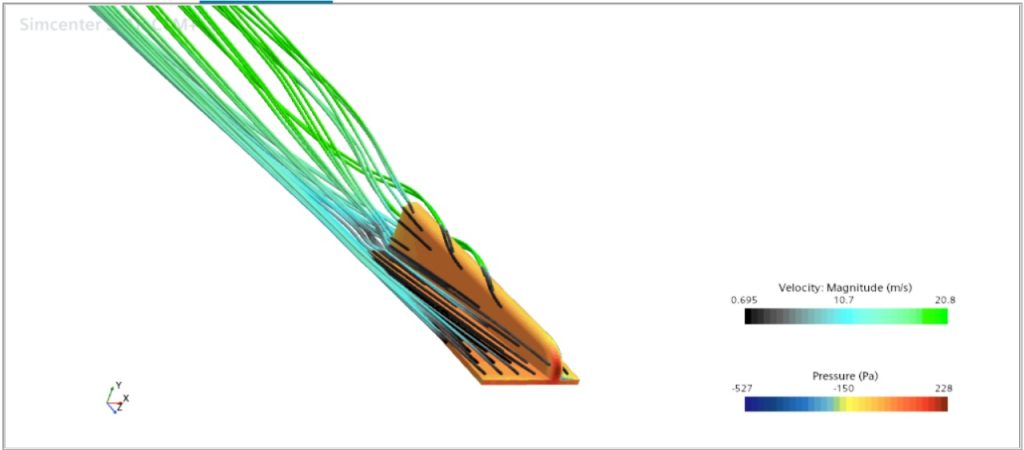

Dari sisi distribusi tekanan, tercatat nilai tertinggi +228 Pa akibat stagnasi di depan vortex generator, dan terendah -527 Pa di belakang dan sisi-sisinya karena efek hisap. Perbedaan tekanan ini membentuk gaya berputar (vortex) yang menciptakan turbulensi terkendali, menjaga kestabilan aliran, dan mengurangi risiko flow separation. Visualisasi streamline mendukung hal ini, di mana pola aliran yang awalnya sejajar mulai berputar dan menghasilkan vorteks yang kuat di sekitar permukaan, mempertahankan energi kinetik agar tetap dekat dengan dinding objek.

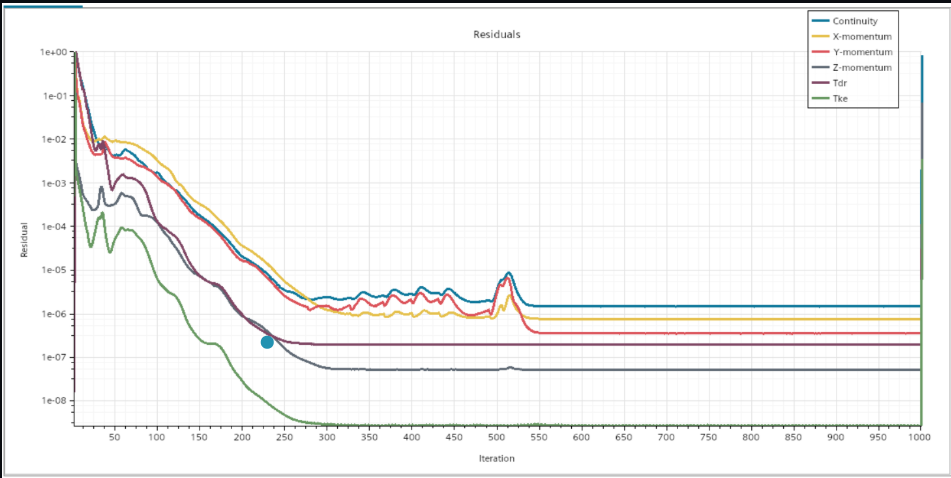

Dari hasil residual terhadap iterasi, terlihat bahwa simulasi mencapai konvergensi yang baik. Nilai residual turun drastis dari >10⁻¹ menjadi <10⁻⁶ dalam 250 iterasi pertama, menandakan kestabilan numerik yang kuat. Meskipun terjadi fluktuasi kecil pada iterasi ke-400 hingga 500, hal ini dianggap sebagai adaptasi lokal dari mesh atau efek nonlinier aliran. Setelah iterasi ke-600, semua nilai residual mendatar, menunjukkan bahwa sistem telah mencapai steady-state. Secara keseluruhan, hasil ini memperkuat efektivitas vortex generator dalam meningkatkan efisiensi aliran dan mengurangi hambatan aerodinamika secara signifikan.

Kesimpulan

Berdasarkan hasil simulasi yang telah dilakukan menggunakan metode Finite Element Method (FEM) dan perangkat lunak Siemens Star CCM+, dapat disimpulkan bahwa penggunaan vortex generator memberikan dampak positif yang signifikan terhadap efisiensi aerodinamis. Vortex generator terbukti mampu menciptakan turbulensi terkendali yang menjaga aliran udara tetap melekat pada permukaan objek, sehingga mampu mencegah pemisahan aliran (flow separation) yang selama ini menjadi salah satu penyebab utama peningkatan drag.

Dari sisi hasil, tercatat adanya penurunan gaya drag secara keseluruhan, peningkatan kecepatan aliran udara di sekitar permukaan, serta distribusi tekanan yang lebih stabil dan terarah. Meskipun perangkat vortex generator sendiri menambah sedikit drag parasit, manfaat utamanya dalam mengurangi drag total jauh lebih besar. Hal ini menunjukkan bahwa vortex generator sangat efektif untuk digunakan dalam aplikasi yang menuntut efisiensi aerodinamis tinggi, seperti pesawat, kendaraan, hingga perangkat transportasi lain.

Simulasi ini juga membuktikan bahwa pendekatan numerik dengan model turbulensi k-ε dalam kondisi steady-state dapat merepresentasikan karakteristik aliran dengan baik dan efisien secara komputasi. Nilai residual yang turun drastis dan stabil di bawah batas toleransi membuktikan bahwa simulasi telah mencapai konvergensi yang valid dan stabil. Selain itu, penerapan pendekatan simetri geometri juga memberikan efisiensi dalam konsumsi sumber daya komputasi tanpa mengorbankan akurasi.

Secara keseluruhan, studi ini menegaskan bahwa kombinasi FEM dan CFD adalah alat yang sangat andal dalam proses analisis dan desain aerodinamika modern. Penggunaan simulasi numerik memungkinkan dilakukannya evaluasi dan optimasi performa secara menyeluruh bahkan sebelum pembuatan prototipe fisik, menjadikannya solusi efisien, akurat, dan hemat biaya dalam pengembangan desain yang kompleks.

Sekian dan Terima Kasih

وَالسَّلاَمُ عَلَيْكُمْ وَرَحْمَةُ اللهِ وَبَرَكَاتُهُ

Referensi :

1. Chen, X. (n.d.). A Detailed Overview of Finite Element Method.
2. Lin, J. C. (2002). Review of research on low-profile vortex generators to control boundary-layer separation. Progress in Aerospace Sciences, 38(4–5), 389–420.
3. Schlichting, H., & Gersten, K. (2016). Boundary-Layer Theory (9th ed.). Springer.
4. Simcenter STAR-CCM+ Documentation. Siemens Digital Industries Software.
5. Squires, K. D., & Yan, Y. (2007). Computational Fluid Dynamics: A Practical Approach. Wiley.
6. Wachspress, E. (2003). The Finite Element Method: A Practical Course. Springer.
7. White, F. M. (2011). Fluid Mechanics (7th ed.). McGraw-Hill.
8. Yang, H. (2023). Enhancing FEM in Fluid Dynamics and Heat Transfer. Computational Methods in Engineering, 19(2), 332–348.
9. Zienkiewicz, O. C., & Taylor, R. L. (2005). The Finite Element Method for Fluid Dynamics (6th ed.). Butterworth-Heinemann.
