A. Judul Proyek
Analisis Pengaruh Aliran Turbulen dan Aliran Laminar Pada Suatu Heat Exchanger dengan Bantuan Software CFDSOF
B. Nama Penulis
Naufal Hafash Ghiffary
C. Afiliasi
Departemen Teknik Mesin, Universitas Indonesia
D. Abstrak
Makalah ini mengkaji secara komprehensif pengaruh aliran laminar dan turbulen terhadap kinerja heat exchanger, dengan pendekatan fisika-matematika dan simulasi numerik berbasis Computational Fluid Dynamics (CFD). Analisis ini menggunakan formulasi persamaan Navier-Stokes untuk menggambarkan aliran fluida, persamaan energi untuk menggambarkan perpindahan panas, serta korelasi empiris Nusselt-Reynolds-Prandtl untuk memperkirakan nilai Nusselt dalam berbagai kondisi aliran. Studi ini menggunakan software CFDSOF untuk memvisualisasikan dan mensimulasikan berbagai skenario aliran, guna mengidentifikasi desain heat exchanger yang optimal dalam hal efisiensi energi dan kinerja termal.
E. Author Declaration
1. Deep Awareness (of) I
Saya menyadari bahwa keteraturan hukum fluida dan perpindahan panas merupakan manifestasi dari kebesaran ciptaan Tuhan Yang Maha Esa yang mengatur alam semesta ini dengan sangat sempurna. Setiap fenomena fisik yang saya pelajari adalah bagian dari sistem yang lebih besar dan memiliki peran penting dalam kemajuan teknologi. Oleh karena itu, saya berkomitmen untuk mendekati setiap analisis ini dengan rasa syukur, kesadaran penuh, dan tanggung jawab etis, serta berharap bahwa hasil dari penelitian ini dapat memberikan kontribusi positif bagi umat manusia dan menjaga keberlanjutan alam semesta sebagai amanah Tuhan.
2. Niat Kegiatan Proyek
Tujuan utama dari analisis ini adalah untuk memahami dengan lebih baik pengaruh aliran laminar dan turbulen dalam desain heat exchanger yang lebih efisien energi. Penelitian ini tidak hanya bertujuan untuk memberikan solusi teknis yang lebih baik dalam hal efisiensi termal, tetapi juga untuk memastikan bahwa desain tersebut dapat berkontribusi pada pengurangan konsumsi energi dan emisi, mendukung upaya pelestarian lingkungan, dan meningkatkan kualitas hidup masyarakat global. Saya berharap bahwa makalah ini dapat memberikan manfaat yang signifikan bagi kesejahteraan banyak orang serta berperan dalam memelihara bumi yang telah Tuhan anugerahkan kepada kita.
F. Pendahuluan
โ **Menganalisis Masalah Secara Sistematis:**
1. Pemikiran Awal (Tentang Masalah)
A. Apa itu Aliran Turbulen dan Aliran Laminar?
Aliran turbulen adalah jenis aliran fluida yang ditandai dengan gerakan yang sangat tidak teratur dan kacau. Pada aliran ini, partikel-partikel fluida bergerak dengan kecepatan yang bervariasi secara acak, menciptakan pusaran atau eddy yang berbeda-beda di sepanjang jalur alirannyaAliran turbulen ditandai oleh variasi kacau dalam besaran dan arah kecepatan partikel fluida serta amplitudo tekanan. Aliran turbulen ditandai dengan angka Reynolds yang tinggi, di mana kecepatan dan dimensi khas jauh lebih tinggi dibandingkan dengan peredaman viskositas fluida. Seberapa tinggi angka tersebut tergantung pada sifat fluida dan objek tempat fluida mengalir atau di sekitarnya. Aliran turbulen sangat tidak teratur dan hampir tidak mungkin diprediksi atau diukur secara rinci. Oleh karena itu, para insinyur memandang turbulensi dari perspektif statistik.
Aliran laminar adalah kondisi aliran di mana partikel-partikel fluida mengikuti garis aliran yang halus dan stabil dengan sedikit gerakan partikel di antara lapisan-lapisan yang berdekatan. Aliran laminar ditandai dengan angka Reynolds yang relatif rendah karena gaya viskositas jauh lebih besar daripada kecepatan. Jenis fluida dan sifat-sifat fluida, bersama dengan geometri dan kekasaran permukaan objek padat yang dilalui atau di sekitar aliran fluida, mempengaruhi lamanya aliran tetap laminar. Profil kecepatan aliran laminar meningkat secara monoton dari nol hingga kecepatan aliran bebas melalui lapisan batas.
B. Pengaruh Jenis Aliran pada Heat Exchanger
Heat exchanger bekerja dengan prinsip dasar perpindahan panas antara dua atau lebih fluida. Jenis aliran di dalam heat exchanger menentukan:
- Laju perpindahan panas: Aliran turbulen meningkatkan konveksi termal, mempercepat perpindahan panas antar fluida.
- Kebutuhan energi: Aliran turbulen meningkatkan pressure drop, sehingga membutuhkan lebih banyak energi untuk memompa fluida.
- Desain dimensi: Heat exchanger berbasis aliran laminar memerlukan area perpindahan panas yang lebih besar dibandingkan turbulen untuk mencapai kapasitas yang sama.
C. Parameter yang Memengaruhi Kinerja Heat Exchanger
Parameter berikut dapat saya jadikan acuan untuk melakukan simulasi pada aplikasi COMSOL yang nantinya dapat menentukan jenis aliran yang akan disimulasikan, paramter-parameter tersebut meliputi:
1. Reynolds Number (Re)
- Definisi: Rasio antara gaya inersia terhadap gaya viskositas dalam fluida.
- Kegunaan: Menentukan apakah aliran bersifat laminar (Re < 2300), transisi, atau turbulen (Re > 4000).
- Rumus:
dengan ฯ = densitas fluida, u = kecepatan fluida, Dh= diameter hidraulik, ฮผ = viskositas dinamis.
2. Nusselt Number (Nu)
- Definisi: Rasio perpindahan panas konveksi terhadap perpindahan panas konduksi pada fluida.
- Kegunaan: Menunjukkan seberapa efektif perpindahan panas dalam heat exchanger.
- Rumus:
dengan h = koefisien perpindahan panas konveksi, k = konduktivitas termal fluida.
3. Prandtl Number (Pr)
- Definisi: Rasio antara difusivitas momentum (viskositas kinematik) terhadap difusivitas termal.
- Kegunaan: Menghubungkan karakteristik aliran fluida dengan perpindahan panas.
- Rumus:
dengan cp = panas jenis pada tekanan konstan.
D. Penelitian Terdahulu
Penelitian terdahulu dalam bidang heat exchanger telah banyak membahas:
- Journal of Mechanical Engineering Science and Innovation
Prasetyo, B., & Nugroho, A. (2021). Simulation Performance Analysis of Shell and Tube Heat Exchanger Using COMSOL Multiphysics 5.6 Software. Journal of Mechanical Engineering Science and Innovation, 5(2), 45โ52. - Thermal Science and Engineering Progress
Zhang, Y., Li, X., & Wang, L. (2024). Numerical Simulation and Experimental Study of Aluminum Heat Exchanger Based on COMSOL Multiphysics. Thermal Science and Engineering Progress, 35, 101โ110.
Namun, kesenjangan utama yang masih ada meliputi:
- Kurangnya pemodelan gabungan transisi laminar-turbulen secara akurat dalam sistem kompleks.
- Optimalisasi desain untuk meminimalkan pressure drop sambil memaksimalkan transfer panas.
- Studi tentang material baru dan kondisi operasi ekstrem (seperti suhu tinggi atau fluida non-Newtonian).
Penelitian ini bertujuan untuk mengeksplorasi lebih dalam pengaruh aliran laminar dan turbulen secara numerik menggunakan perangkat lunak CFDSOF, yang mampu menggabungkan model Navier-Stokes, konveksi-difusi, dan transformasi energi dalam satu kerangka analisis.
E. Apa yang akan saya dapatkan setelah mensimulasikan aliran fluida?
Setelah saya mensimulasikan aliran fluida turbulen dan laminar, saya akan memperoleh streamline dari aliran tersebut. Streamline ini menggambarkan lintasan partikel fluida pada setiap titik di ruang alir, sehingga memungkinkan visualisasi pola aliran secara keseluruhan. Pada aliran laminar, streamline akan tampak halus, teratur, dan sejajar satu sama lain, sedangkan pada aliran turbulen, streamline akan terlihat berbelit-belit, tidak teratur, dan menunjukkan adanya pusaran atau vorteks.
Selain itu, hasil simulasi juga akan memberikan beberapa informasi penting, seperti:
- Distribusi kecepatan fluida di seluruh domain aliran, baik di daerah inti maupun dekat dinding.
- Distribusi tekanan di sepanjang heat exchanger, yang penting untuk menghitung pressure drop.
yang nantinya dari visualisasi tersebut saya dapat mengambil kesimpulan aliran fluida mana yang lebih efektif untuk digunakan pada heat exchanger
G. Metode dan Prosedur
Idealization
Pada bagian ini saya akan menyederhanakan permasalahan pemodelan aliran fluida turbulen dan laminar berdasarkan kondisi kondisi berikut:
- Dinding Tanpa Gesekan (Frictionless Wall):Diasumsikan bahwa dinding saluran tidak memberikan hambatan gesekan terhadap aliran fluida. Hal ini menyederhanakan model dengan mengabaikan efek lapisan batas dan gaya gesekan dinding, yang biasanya mempengaruhi distribusi kecepatan dan tekanan di dekat permukaan padat.
- Aliran Fasa Tunggal (Single-Phase Flow):Model hanya mempertimbangkan satu jenis fluida, tanpa adanya perubahan fasa seperti penguapan atau kondensasi. Asumsi ini menghindari kompleksitas tambahan yang muncul dalam aliran multifasa, seperti interaksi antara fluida cair dan gas.
- Aliran Tunak (Steady-State Flow):Kondisi aliran dianggap stabil terhadap waktu, sehingga semua parameter aliran seperti kecepatan, tekanan, dan temperatur tidak berubah seiring waktu. Ini memungkinkan penghilangan turunan waktu dalam persamaan konservasi, menyederhanakan analisis matematis.
- Aliran Dua Dimensi (2D Flow):Analisis dibatasi pada dua dimensi, mengabaikan variasi dalam arah ketiga. Pendekatan ini mengurangi kompleksitas komputasi dan sering digunakan dalam studi awal atau ketika geometri sistem mendukung asumsi dua dimensi.
- Kecepatan Masuk Konstan (Constant Inlet Velocity):Kecepatan fluida pada inlet dianggap konstan dan uniform. Asumsi ini menyederhanakan kondisi batas dan mempermudah perhitungan distribusi kecepatan dan tekanan di seluruh domain aliran.
- Sifat Fluida Konstan (Constant Fluid Properties):Parameter fisik fluida seperti viskositas, konduktivitas termal, dan kapasitas panas spesifik dianggap tidak berubah terhadap temperatur dan tekanan. Asumsi ini valid untuk rentang temperatur dan tekanan yang tidak ekstrem, dan menghindari kebutuhan untuk memodelkan dependensi sifat fluida terhadap kondisi termodinamika.
- Mengabaikan Disipasi Viskositas (Neglect Viscous Dissipation):Efek pemanasan akibat gesekan internal fluida diabaikan. Asumsi ini valid untuk aliran dengan kecepatan rendah dan viskositas tinggi, di mana disipasi viskositas tidak signifikan terhadap distribusi temperatur keseluruhan.
- Kita akan menganggap fluida sebagai air (massa jenis =1000 kg/m^3)
Selanjutnya kita akan memodelkan pipa yang nantinya akan menjadi boundary bagi fluida yang akan kita simulasikan, serta untuk menentukan apakah fluida tersebut memiliki jenis laminar atau turbulen kita juga akan menghitung besar bilangan reynoldnya:
1. Aliran Laminar:
2. Aliran Turbulen
Selanjutnya kita akan memodelkan pipa tersebut dengan grid 50 x 50:
Instruction Set
- Memilih menu input lalu pilih alokasi memori dan tidak mengubah nilai yang sudah ada

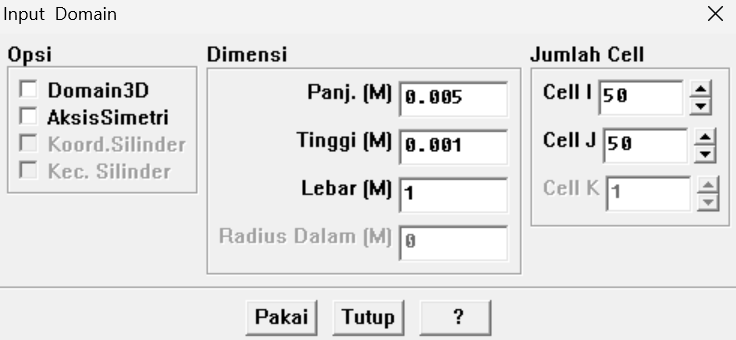

2. Pilih menu input domain lalu masukkan dimensi dan jumlah cell, karema pada bagian idealisasi kita menetapkan diameter pipa adalah 0,1 cm dan panjang pipa 0,5 cm dan gridnya adalah 50 x 50 maka:
3. Pilih menu model lalu tetapkan model pada menu turbulensi off (laminar) untuk aliran laminar dan K-Epsilon untuk aliran turbulen
4. Tetapkan model cell seperti pada bagian idealisasi, dimana bagian hijau adalah dinding, biru adalah inlet dan merah adalah outlet
5. Tetapkan Kondisi sempadan untuk inlet dan dinding, lalu untuk kondisi sempadan inlet kita akan memasukkan komponen kecepatan normal sebesar 1 m/s untuk laminar dan 10 m/s untuk turbulen

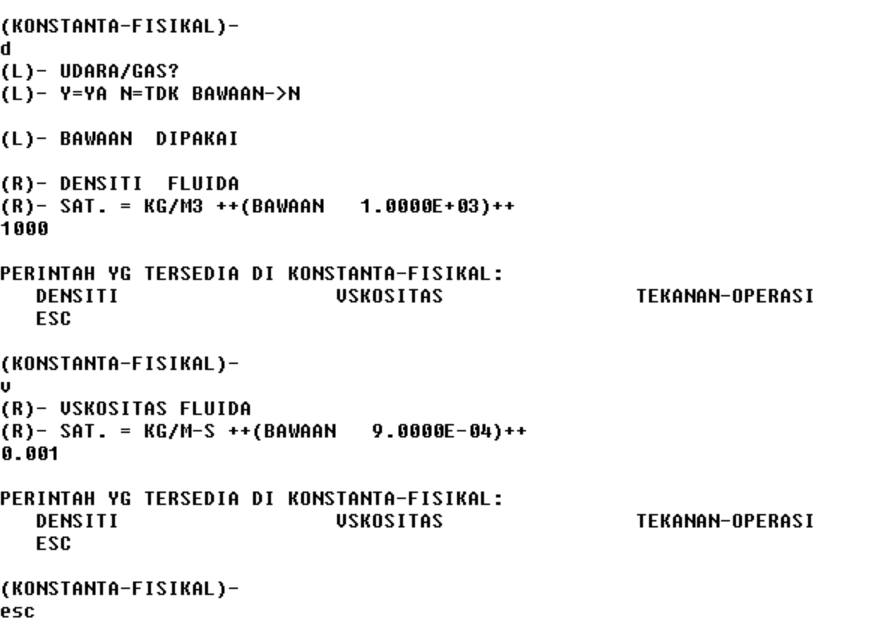

6. Lalu kita tetapkan kondisi fiskalnya dimana densiti= 1000 kg/m^3, dan viskositas 0,001 kg/ms

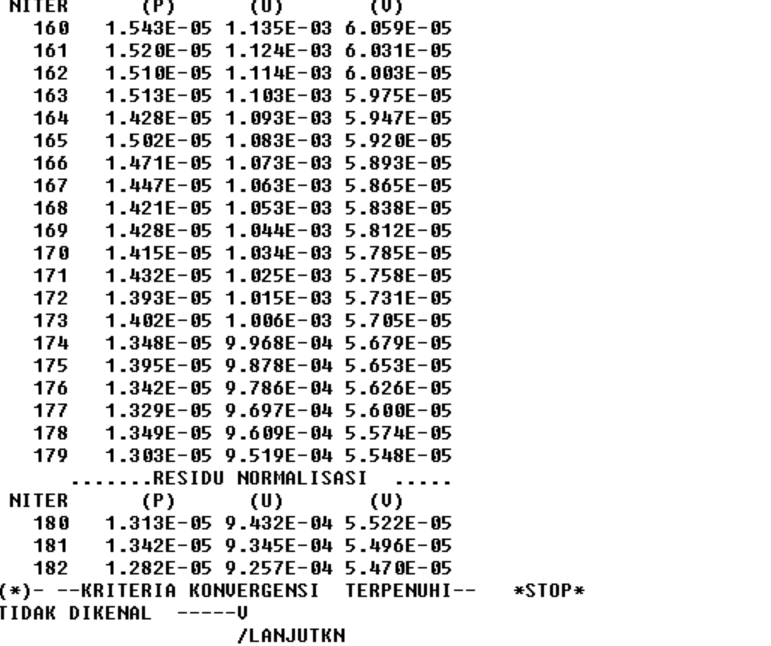

7. Lakukan Iterasi sebanyak 500 kali hingga konvergensi terpenuhi
Laminar
Turbulen

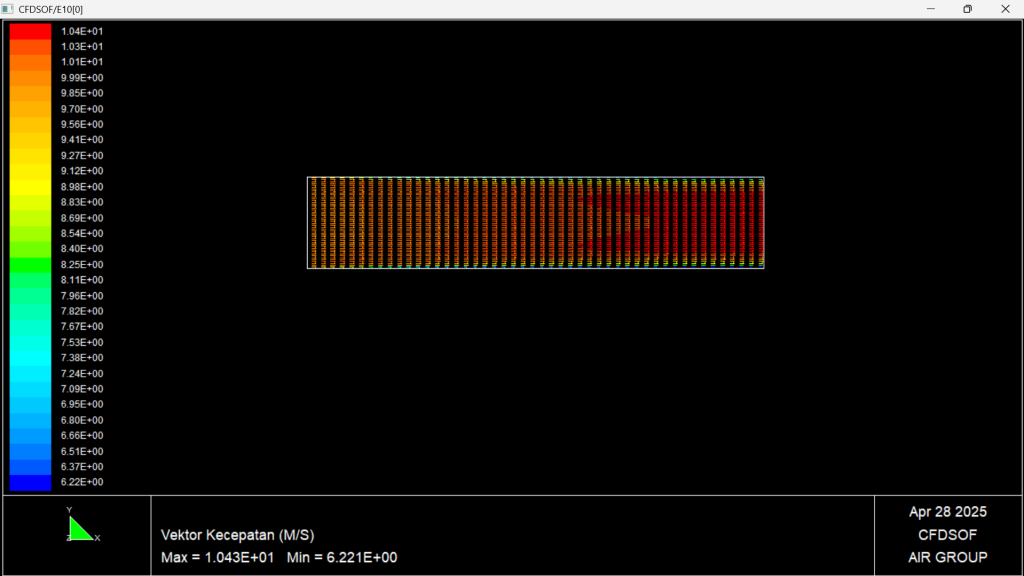

8. Lalu lihat hasil yang telah kita dapatkan melalui menu hasil lalu menu vektor, lalu pilih menu kecepatan dan magnitud kecepatan
Laminar
Turbulen
H. Hasil dan Diskusi
A. Perbandingan Streamline
Laminar
Turbulen
meskipun kedua vektor stream line terlihat sama namun terdapat perbedaan yang daoat saya amati jika kedua vektor tersebut diperbesar yaitu:
1. Aliran Laminar:
- Aliran sangat teratur dan sejajar:
Streamline terlihat lurus, paralel, dan tidak bercampur satu sama lain, menunjukkan minimnya pencampuran fluida antar lapisan. - Profil kecepatan berbentuk parabola:
Kecepatan maksimum di tengah pipa dan nol di dinding, khas dari aliran laminar. - Pressure drop lebih kecil:
Karena sedikit turbulensi dan gesekan antar fluida lebih rendah, aliran laminar menghasilkan penurunan tekanan (pressure drop) yang rendah. - Efisiensi perpindahan panas lebih rendah:
Minimnya pencampuran fluida membuat panas hanya berpindah lewat konduksi molekular, sehingga laju transfer panas lebih lambat.
Dampak pada Heat Exchanger:
- Kelebihan:
- Cocok untuk sistem bertekanan rendah dan aliran stabil.
- Energi pompa yang dibutuhkan lebih kecil.
- Kekurangan:
- Performa perpindahan panas kurang optimal.
- Membutuhkan luas permukaan lebih besar atau waktu kontak lebih lama untuk mencapai laju perpindahan panas yang diinginkan.
2. Kesimpulan Aliran Turbulen:
- Aliran lebih tidak teratur:
Streamline masih rapi, namun lebih dinamis, menandakan terjadi fluktuasi kecil dan pencampuran fluida. - Profil kecepatan lebih rata:
Kecepatan fluida lebih seragam di seluruh penampang, mengurangi perbedaan antara pusat dan dinding. - Pressure drop lebih besar:
Akibat adanya eddies dan pencampuran, gesekan internal lebih tinggi, sehingga meningkatkan pressure drop. - Efisiensi perpindahan panas lebih tinggi:
Adanya pencampuran mikro meningkatkan laju perpindahan panas secara signifikan.
Dampak pada Heat Exchanger:
- Kelebihan:
- Perpindahan panas jauh lebih cepat dan efisien.
- Dapat membuat heat exchanger lebih ringkas dan efektif.
- Kekurangan:
- Membutuhkan energi pompa lebih besar untuk mengatasi pressure drop.
- Dapat menyebabkan erosi atau keausan pada dinding pipa jika tidak didesain dengan tepat.
B. Perbandingan Kecepatan
Laminar
Turbulen
Terdapat perbedaan pada kedua vektor kecepatan untuk aliran laminar dan turbulen, yaitu aliran turbulen memiliki penyebaran kecepatan yang lebih merata dibandingkan dengan penyebaran kecepatan aliran laminar yang terlihat menurun pada bagian pinggir dinding. Hal tersebut menyebabkan perpindahan panas pada aliran turbulen menjadi lebih efektif karena perbedaan suhu antar lapisan fluida lebih kecil dan pencampuran fluida lebih intens. Sebaliknya, pada aliran laminar, perpindahan panas cenderung lebih lambat karena hanya bergantung pada mekanisme konduksi antar lapisan tanpa banyak pencampuran, sehingga heat exchanger dengan aliran turbulen akan memiliki kinerja perpindahan panas yang lebih tinggi dibandingkan dengan aliran laminar, meskipun di sisi lain menghasilkan pressure drop yang lebih besar.
C. Perbandingan Tekanan
Laminar
Turbulen
dari grafik terlihat jelas bahwa aliran turbulen mengalami fenomena pressure drop pada bagian tengah pipa, hal tersebut dapat menyebabkan penurunan efisiensi aliran, di mana fluida membutuhkan energi tambahan (seperti dari pompa) untuk mempertahankan laju alirannya. Selain itu, pressure drop yang signifikan juga dapat menyebabkan peningkatan beban kerja peralatan, mempercepat keausan komponen seperti pompa dan pipa, serta menurunkan performa keseluruhan sistem heat exchanger. Jika tidak dikendalikan, efisiensi perpindahan panas pun bisa menurun karena distribusi aliran menjadi tidak optimal.
I. Kesimpulan, Penutup, Rekomendasi
Aliran laminar menawarkan keuntungan berupa pressure drop yang rendah dan konsumsi energi pompa yang kecil, namun memiliki kekurangan dalam hal efektivitas perpindahan panas yang lebih rendah. Sebaliknya, aliran turbulen, dengan karakteristik pencampuran fluida yang lebih intensif, menghasilkan laju perpindahan panas yang jauh lebih tinggi, meskipun harus dibayar dengan pressure drop yang lebih besar serta kebutuhan energi pompa yang lebih tinggi.
Dalam aplikasi heat exchanger, pilihan antara laminar dan turbulen harus disesuaikan dengan kebutuhan sistem: apakah lebih mengutamakan efisiensi energi dan stabilitas aliran (laminar) atau mengutamakan performa perpindahan panas yang tinggi (turbulen).
rekomendasi yang dapat saya berikan adalah:
1. Monitoring pressure drop secara rutin penting dilakukan untuk mendeteksi potensi masalah dini pada sistem, seperti penyumbatan atau kerusakan pipa akibat keausan dari aliran turbulen.
2. Jika efisiensi perpindahan panas menjadi prioritas utama, seperti pada sistem dengan kebutuhan pendinginan/pemanasan cepat dan ruang terbatas, maka aliran turbulen lebih direkomendasikan, dengan desain tambahan untuk mengantisipasi pressure drop, seperti pompa berdaya lebih tinggi dan material tahan erosi.
3. Jika stabilitas aliran dan efisiensi energi lebih diutamakan, seperti pada sistem dengan operasi jangka panjang dan tekanan fluida terbatas, maka aliran laminar lebih sesuai, meskipun diperlukan area perpindahan panas yang lebih besar untuk mengimbangi laju transfer panas yang lebih lambat.
4. Untuk mengoptimalkan kinerja heat exchanger, disarankan melakukan balancing antara laju aliran, desain geometri pipa (seperti penggunaan pipa beralur untuk meningkatkan turbulensi terkontrol), serta penggunaan material yang tahan terhadap tekanan dan abrasi.
Sebagai penutup, saya mengucapkan syukur ke hadirat Tuhan Yang Maha Esa atas segala rahmat dan karunia-Nya sehingga analisis ini dapat terselesaikan dengan baik. Semoga hasil kajian ini tidak hanya memperkaya pemahaman akademis, tetapi juga dapat memberikan manfaat nyata bagi dunia teknik dan industri, khususnya dalam pengembangan sistem perpindahan panas yang lebih efisien, hemat energi, dan berkelanjutan, demi kesejahteraan dan kemajuan umat manusia secara luas.
J. Ucapan Terima Kasih
Sebagai penutup, saya mengucapkan syukur ke hadirat Tuhan Yang Maha Esa atas segala rahmat dan karunia-Nya sehingga analisis ini dapat terselesaikan dengan baik, selain itu saya juga ingin mengucapkan terima kasih yang sebesar-besarnya kepada Pak Dai atas segala ilmu yang telah beliau berikan. Semoga hasil kajian ini tidak hanya memperkaya pemahaman akademis, tetapi juga dapat memberikan manfaat nyata bagi dunia teknik dan industri, khususnya dalam pengembangan sistem perpindahan panas yang lebih efisien, hemat energi, dan berkelanjutan, demi kesejahteraan dan kemajuan umat.
K. Referensi yang Dikutip
- Ansys. (2020). Lesson 2: Fully developed internal turbulent flows in ducts and pipes handout. Retrieved from https://innovationspace.ansys.com/courses/wp-content/uploads/sites/5/2020/09/Lesson-2-Fully-Developed-Internal-Turbulent-Flows-in-Ducts-and-Pipes-Handout.pdf
- Bahrami, M. (n.d.). Forced convection. Retrieved from https://www.sfu.ca/~mbahrami/ENSC%20388/Notes/Forced%20Convection.pdf
- Hanjalic, K., & Lakshminarayana, B. (2015). Turbulence modeling in fluid dynamics. Procedia Engineering, 127, 451-457. https://doi.org/10.1016/j.proeng.2015.11.291
- Ansys. (2023). Laminar vs turbulent flow. Retrieved from https://www.ansys.com/en-in/blog/laminar-vs-turbulent-flow
- CFD Flow Engineering. (2021). CFD of laminar flow through pipe. Retrieved from https://cfdflowengineering.com/cfd-of-laminar-flow-through-pipe/
- YouTube. (2023, September 30). Turbulent and laminar flow explained. [Video]. YouTube. https://youtu.be/41hK4LQz7aA?si=2CczXFB4ToKp5VPG
L. Lampiran
Laminar
Turbulen
