Assalamualaikum wr.wb. Pak Dai dan teman-teman semoga senantiasa diberi kesehatan dan keberkahan dalam menjalani hidup. Setelah saya mencoba mensimulasi konduksi panas pada suatu sistem, saya mendapatkan curve fitting dari simulasi yang saya kerjakan di CFDSOF.

Seperti biasa kita belajar metnum menggunakan prinsip dari DAI5:

1. Deep Awareness dengan memahami konteks masalah dan data yang tersedia, seperti persamaan suhu dan konduktivitas termal. Kemudian, kita menetapkan
2. Intention untuk menghitung fluks panas (qq) menggunakan Hukum Fourier.
3. Initial-Thinking, kita menganalisis data dan merencanakan langkah-langkah, seperti menghitung turunan pertama (dTdxdxdT​) dari persamaan suhu. Selanjutnya,
4. Idealization, kita membayangkan hasil ideal, yaitu mendapatkan nilai fluks panas yang akurat untuk analisis distribusi panas. Terakhir,
5. Instruction-Set, kita menjalankan langkah-langkah konkret, seperti menghitung turunan, fluks panas, dan daya (PP) secara sistematis. Dengan DAI5, proses ini menjadi terstruktur dan efektif, menghasilkan nilai fluks panas dan daya yang akurat untuk setiap posisi (J2 hingga J10).

Tabel Posisi dan Persamaan Temperatur

Tabel Hasil Perhitungan

Penjelasan Kolom

1. Posisi: Menunjukkan posisi atau titik yang ditinjau (misalnya, J2, J3, dst.).
2. Persamaan Temperatur: Persamaan polinomial orde 2 yang menggambarkan distribusi suhu pada posisi tersebut.
3. Turunan Persamaan: Turunan pertama dari persamaan suhu terhadap xx, yang digunakan untuk menghitung gradien suhu (dTdxdxdT​).

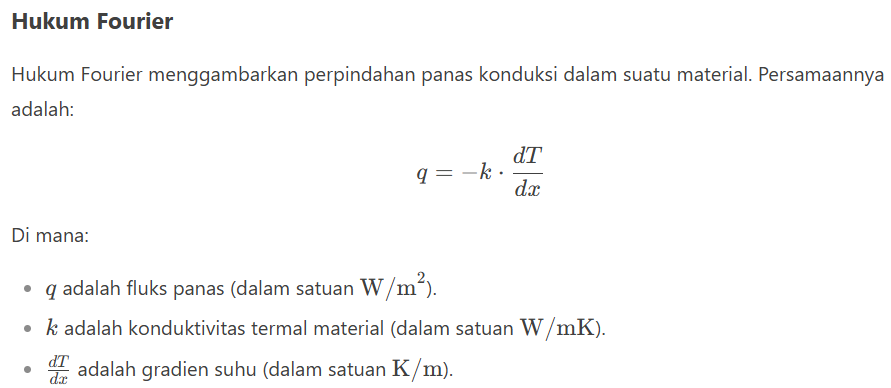

4. Fluks Panas (W/m²) [x=0]: Fluks panas (qq) pada x=0x=0, dihitung menggunakan Hukum Fourier:q=−k⋅dTdxq=−k⋅dxdT​dengan k=16.2 W/mKk=16.2W/mK.

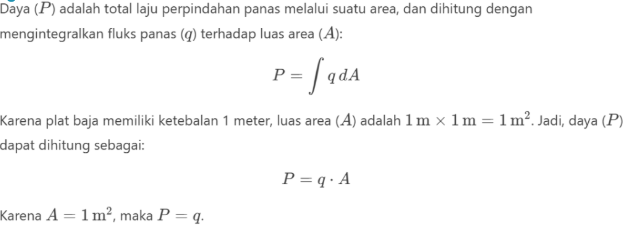

5. Daya (W) [x=0]: Daya (PP) pada x=0x=0, yang sama dengan fluks panas (qq) karena luas area (AA) adalah 1 m21m2:P=q⋅A=q⋅1=qP=q⋅A=q⋅1=q

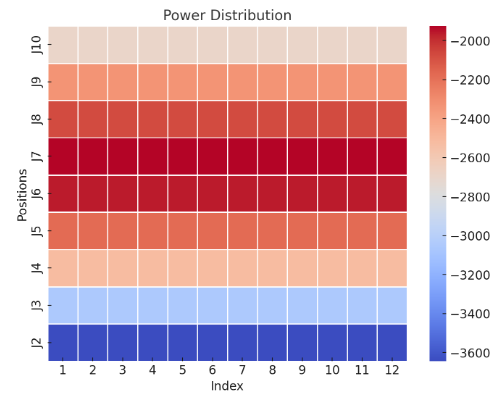

Penyebaran Panas Dalam Sistem

Kesimpulan:

Kita mempelajari cara menghitung fluks panas ((q)) menggunakan Hukum Fourier, yaitu (q = -k \cdot \frac{dT}{dx}), di mana (k) adalah konduktivitas termal dan (\frac{dT}{dx}) adalah gradien suhu. Dengan data persamaan suhu untuk setiap posisi (J2 hingga J10), kita menghitung turunan pertama ((\frac{dT}{dx})) dan menggunakan nilai tersebut untuk menentukan fluks panas. Selanjutnya, daya ((P)) dihitung dengan mengalikan fluks panas dengan luas area ((A = 1 \, \text{m}^2)). Hasilnya, kita mendapatkan nilai fluks panas dan daya untuk setiap posisi, yang dapat digunakan untuk analisis lebih lanjut seperti visualisasi distribusi panas.

Dalam proses mencari fluks panas, kita menggunakan kerangka DAI5 untuk menyelesaikan masalah secara terstruktur. Dimulai dengan memahami konteks dan data (Deep Awareness), menetapkan tujuan menghitung fluks panas (Intention), menganalisis langkah-langkah yang diperlukan (Initial-Thinking), membayangkan hasil ideal (Idealization), dan akhirnya menjalankan perhitungan secara sistematis (Instruction-Set). Hasilnya, kita berhasil menghitung fluks panas ((q)) dan daya ((P)) untuk setiap posisi (J2 hingga J10) dengan akurat. DAI5 membantu kita menyelesaikan masalah kompleks secara efektif dan terarah.

Terima kasih wassalamualaikum warohmatullahi wabarokatuh.
