Langsung saja saya akan menjelaskan sedikit tentang apa yang telah saya pelajari dari Tugas yang diberikan yakni mengenai Visualisasi Persebaran Daya pada Sistem Konduksi Panas 2D dengan Menggunakan Curved Fitting: Pendekatan Metode Numerik dalam Integrasi Persamaan Temperatur dan Flux Panas
Langkah paling pertama dalah kita membuat file dari hasil simulasi CFD 2D yang telah dilakukan dengan format excel (.csv).

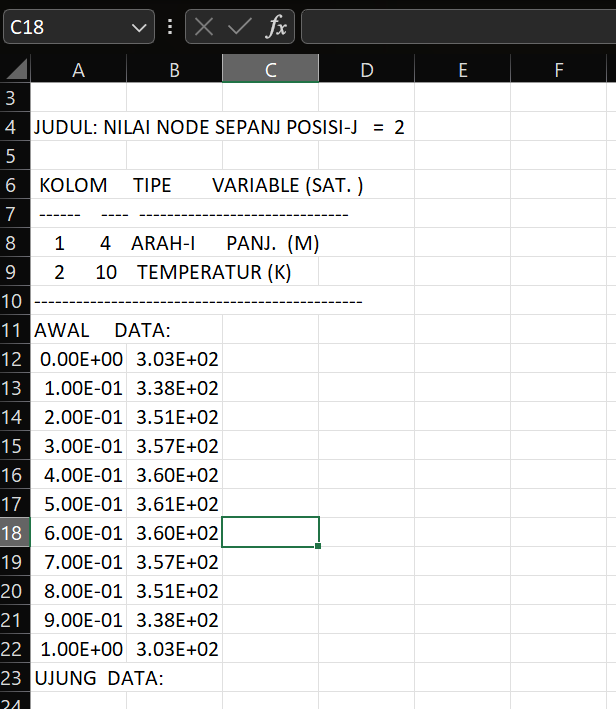

Berikut adalah excel yang telah di dapat dari hasil simulasi CFDSOF
Kemudian dengan bantuan AI, saya dapat membuat Curved Fitting dari excel yang telah di dapat. Untuk memudahkan dalam proses pembuatannya, data dapat dirapikan terlebih dahulu. Setelah itu bisa langsung kita perintahkan AI untuk membuat kode pemrograman Curved Fitting dari data tersebut.

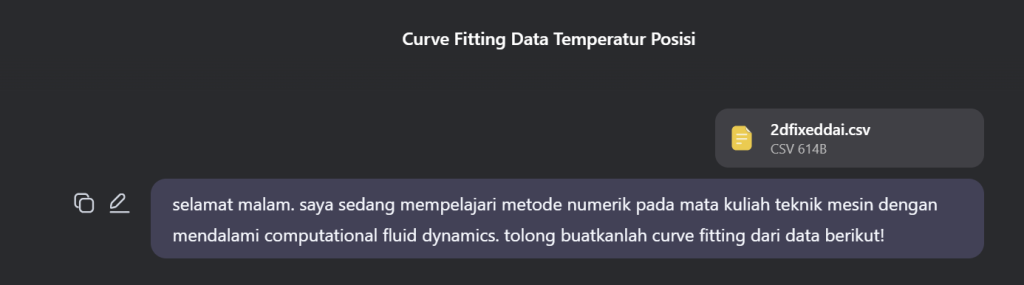

Promting AI untuk mendapatkan Curve Fitting

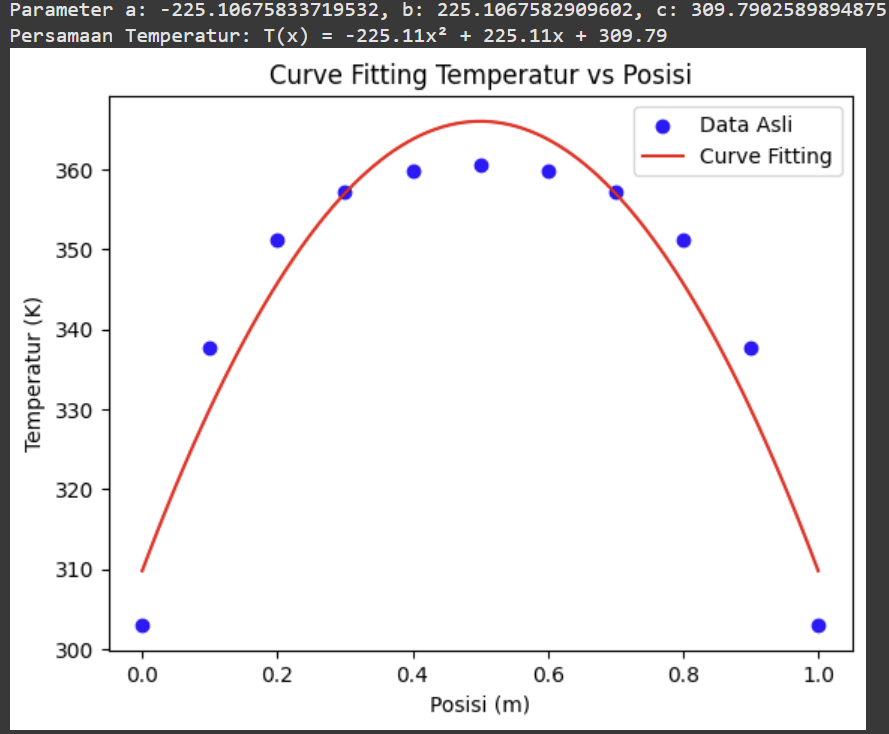

dan berikut adalah hasil dari Curve Fitting dari data yang telah diberikan dengan persamaan temperaturnya adalah T(x)=−570.00x2+570.00x+303.00 :
Curve Fitting dari Simulasi 2D Heat Conduction
Sekarang saya lanjutkan dengan mengubah persamaan temperatur menjadi persamaan flux panas (q) dan kemudian menghitung daya (P) menggunakan rumus P=∫qdA.
Disini saya akan menghitung persamaan flux panas dari persamaan temperatur yang telah didapat dengan rumus Hukum Fourier untuk konduksi panas seperti dibawah :
kemudian saya mendapatkan hasil seperti dibawah
dimana saya mendapatkan persamaan Flux Panas nya adalah
q(x)=57000x−28500W/m2
Selanjutnya saya akan menghitung daya total yang dihitung dengan mengintegralkan flux panas q(x) terhadap luas penampang (A):
Jika sistem adalah 2D dengan lebar Ly=1m, maka:
Dapat dilihat Daya total P=0W yang menunjukkan bahwa sistem berada dalam kesetimbangan (tidak ada akumulasi panas).
Untuk Selanjutnya, saya mencari Visualisasi Persebaran Daya yang dilakukan dengan membuat grid 2D untuk x dan y, lalu menghitung persebaran daya q(x,y) untuk setiap titik pada grid. Hasilnya divisualisasikan menggunakan contour plot atau heatmap. Berikut adalah persamaan dari persebaran daya q(x,y) :

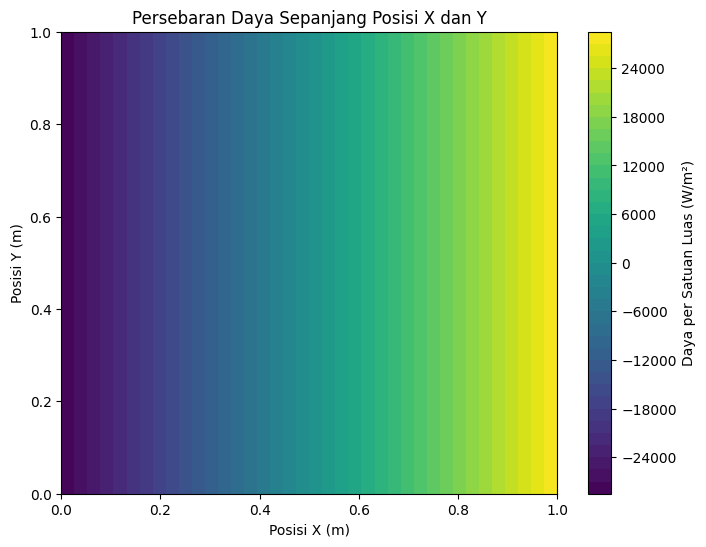

Dan berikut adalah visualisasi dari persebaran daya nya :
Warna-warna yang ada pada visualisasi di atas menandakan beberapa hal di antaranya adalah :
1.Warna Kuning (Ujung Kanan):
Menunjukkan nilai daya yang positif besar (misalnya 24000W/m2). Hal ini menandakan flux panas mengalir ke satu arah (ke kanan).
2.Warna Ungu (Ujung Kiri):
Menunjukkan nilai daya yang negatif besar (misalnya −24000 W/m2−24000W/m2). Hal ini menandakan flux panas mengalir ke arah sebaliknya (bukan ke kiri).
3.Warna Hijau atau Netral (Tengah):
Menunjukkan nilai daya yang mendekati nol. Hal ini menandakan bahwa tidak ada flux panas yang signifikan pada titik tersebut.
