Selamat datang kembali di blog saya. Perkenalkan, nama saya Muhammad Farhan Farizi dengan NPM 2406436234. Pada kesempatan ini, saya akan melanjutkan pembahasan tugas mata kuliah Sistem Konversi Energi (SKE) mengenai prinsip kerja turbin impuls dan turbin reaksi, klasifikasi jenis turbin, serta penerapannya pada Pembangkit Listrik Tenaga Mikrohidro (PLTMH).
Memahami Prinsip Kerja Turbin Impuls dan Turbin Reaksi
Dalam sistem konversi energi, turbin berfungsi mengubah energi fluida menjadi energi mekanik berupa putaran poros. Berdasarkan prinsip kerjanya, turbin dapat dibedakan menjadi turbin impuls dan turbin reaksi.
1. Turbin Impuls
Turbin impuls bekerja dengan memanfaatkan energi kinetik dari pancaran fluida yang diarahkan menuju sudu turbin. Penurunan tekanan utama terjadi pada nozzle sebelum fluida memasuki runner, sedangkan tekanan fluida pada runner relatif sama dengan tekanan lingkungan.
Pada turbin impuls, energi potensial fluida terlebih dahulu diubah menjadi energi kinetik. Ketika pancaran fluida menumbuk sudu, perubahan momentum menghasilkan gaya tangensial yang memutar runner.
2. Turbin Reaksi
Turbin reaksi memanfaatkan perubahan tekanan dan momentum fluida ketika melewati sudu-sudu turbin. Penurunan tekanan terjadi selama fluida mengalir melalui bagian rotor, sehingga menghasilkan gaya yang berkontribusi terhadap putaran runner.
Prinsip ini memungkinkan turbin memanfaatkan energi tekanan sekaligus energi kinetik fluida untuk menghasilkan kerja mekanik.
Jenis-Jenis Turbin dan Klasifikasinya
Berdasarkan prinsip kerja serta kondisi aliran yang digunakan, terdapat beberapa jenis turbin yang umum dijumpai dalam sistem pembangkit listrik tenaga air.
1. Turbin Pelton
Turbin Pelton merupakan turbin impuls yang umumnya digunakan pada kondisi head tinggi dan debit rendah. Turbin ini memiliki sudu berbentuk mangkuk ganda yang disebut bucket.
Bentuk sudu tersebut memungkinkan pancaran air dibelokkan sehingga terjadi perubahan momentum yang menghasilkan gaya untuk memutar runner.
Cara kerja:
- Air bertekanan tinggi keluar melalui nozzle dalam bentuk pancaran berkecepatan tinggi.
- Pancaran air mengenai bucket dan terbagi menjadi dua aliran.
- Air dibelokkan oleh bucket sehingga momentum aliran berubah.
- Perubahan momentum menghasilkan gaya tangensial yang memutar runner.
2. Turbin Crossflow
Turbin Crossflow merupakan turbin impuls yang cocok digunakan pada rentang head rendah hingga menengah dengan debit yang bervariasi. Turbin ini memiliki runner berbentuk silinder dengan sudu-sudu melengkung dan konstruksi yang relatif sederhana.
Air melintasi sudu dalam dua tahap, yaitu ketika memasuki bagian luar runner dan ketika melewati bagian dalam runner sebelum keluar. Mekanisme ini memungkinkan energi aliran dimanfaatkan dalam satu lintasan melalui runner.
Cara kerja:
- Air diarahkan menuju runner melalui nozzle atau saluran pengarah.
- Air memasuki sudu dan menghasilkan torsi.
- Air melintasi bagian dalam runner.
- Air melewati bagian tengah dan berinteraksi kembali dengan sudu pada tahap kedua sebelum keluar.
3. Turbin Francis
Turbin Francis merupakan turbin reaksi yang umumnya digunakan pada kondisi head menengah. Turbin ini menggunakan aliran radial menuju runner yang kemudian berubah menjadi aliran aksial saat keluar.
Cara kerja:
- Air memasuki rumah turbin berbentuk spiral (spiral casing).
- Air melewati guide vanes yang mengatur debit dan arah aliran.
- Air memasuki runner dan menghasilkan torsi melalui perubahan tekanan serta momentum.
- Air keluar dari runner melalui arah aksial menuju draft tube.
- Draft tube membantu memulihkan sebagian energi kinetik aliran sebelum air dibuang.
4. Turbin Kaplan
Turbin Kaplan merupakan turbin reaksi yang cocok untuk kondisi head rendah dan debit tinggi. Turbin ini menggunakan aliran aksial dan memiliki sudu runner yang sudutnya dapat diatur sesuai kondisi operasi.
Cara kerja:
- Air memasuki casing turbin.
- Air melewati guide vanes yang mengatur debit dan arah aliran.
- Air memasuki runner dengan arah dominan aksial dan melewati sudu.
- Perubahan tekanan serta momentum aliran menghasilkan torsi.
- Air keluar melalui draft tube menuju saluran pembuangan.

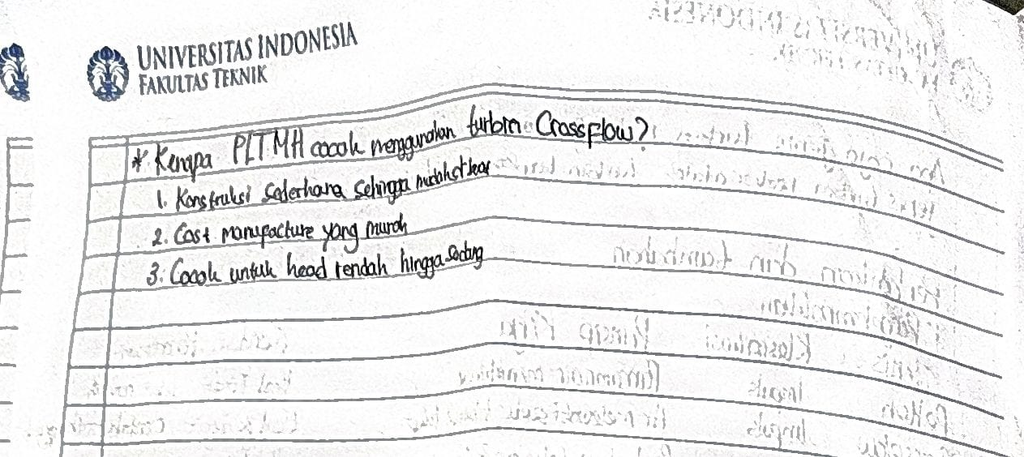

Mengapa PLTMH Cocok Menggunakan Turbin Crossflow?
Pembangkit Listrik Tenaga Mikrohidro (PLTMH) umumnya memanfaatkan sumber air dengan head rendah hingga menengah dan debit yang dapat berubah-ubah. Dalam kondisi tersebut, turbin Crossflow menjadi salah satu pilihan yang sesuai karena beberapa alasan.
- Konstruksi sederhana. Runner dan sistem pengarah aliran relatif mudah dibuat serta dirawat.
- Biaya manufaktur relatif rendah. Desainnya tidak terlalu kompleks sehingga cocok untuk pembangkit skala kecil.
- Fleksibel terhadap variasi debit. Turbin Crossflow dapat bekerja pada kondisi aliran yang berubah-ubah dengan desain dan pengaturan yang tepat.
- Pemanfaatan energi aliran. Air melewati runner dalam dua tahap sehingga energi kinetiknya dapat dimanfaatkan sepanjang lintasan tersebut.
Dengan karakteristik tersebut, turbin Crossflow dapat menjadi solusi praktis untuk PLTMH, terutama pada lokasi yang memiliki keterbatasan biaya, fasilitas manufaktur, dan akses pemeliharaan.
Kesimpulan
Berdasarkan pembahasan di atas, pemilihan turbin harus disesuaikan dengan karakteristik sumber air, terutama head dan debit. Turbin Pelton lebih sesuai untuk head tinggi dan debit rendah, Crossflow dapat digunakan pada head rendah hingga menengah, Francis umumnya digunakan pada head menengah, sedangkan Kaplan sesuai untuk head rendah dan debit tinggi.
Pemahaman mengenai prinsip kerja dan karakteristik setiap turbin menjadi dasar penting dalam merancang sistem konversi energi yang efisien dan sesuai dengan kebutuhan. Dalam penerapan PLTMH, turbin Crossflow menawarkan keunggulan berupa konstruksi sederhana, biaya relatif rendah, dan kemampuan beroperasi pada variasi debit.
Demikian pembahasan tugas Sistem Konversi Energi pada minggu ini. Semoga tulisan ini dapat memberikan pemahaman yang lebih terstruktur mengenai prinsip kerja dan penerapan berbagai jenis turbin.
