Assalamu’alaikum Prof. DAI dan teman-teman. Dalam blog ini saya akan melanjutkan untuk menganalisa bagaimana kepadatan mesh dapat mempengaruhi perhitungan pressure drop untuk pipa kumparan helix oleh aplikasi CFD Solidworks Flow Simulation.

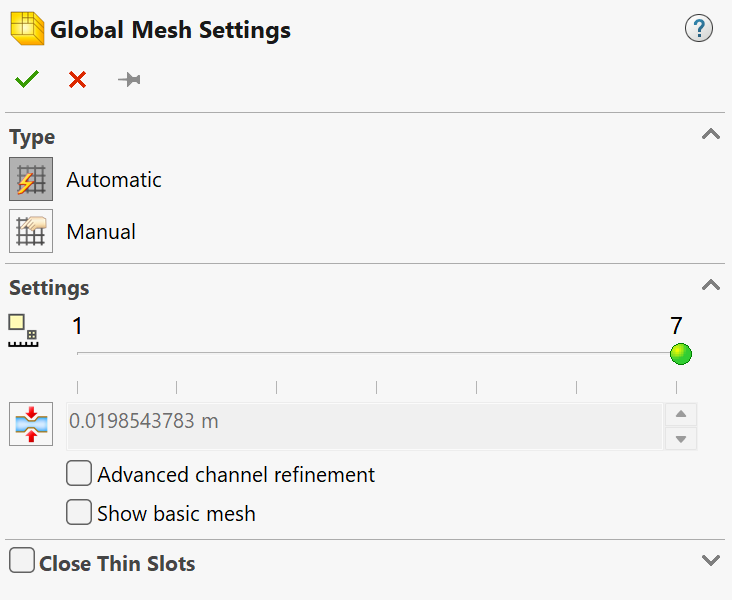

Solidworks Flow Simulation mampu secara otomatis menyusun mesh pada permukaan yang berinteraksi dengan fluida. Pengguna dapat mengubah kepadatan mesh menggunakan “mesh setting” dari skala 1 sampai 7, dimana semakin tinggi angka maka semakin banyak jumlah mesh.
Hasil Presure Drop dari Berbagai Mesh
Maka dari sini saya telah mencoba semua skala mesh setting dari 1 hingga 7 untuk mebandingkannnya dengan perhitungan pressure drop teoritis 4260 Pa.

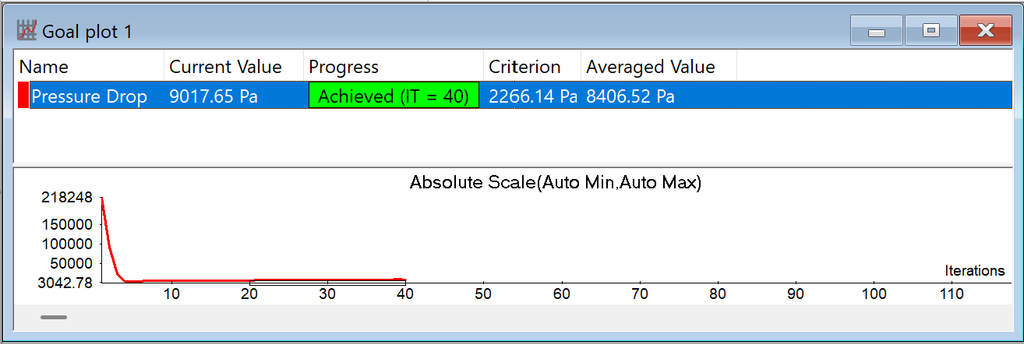

Mesh 1

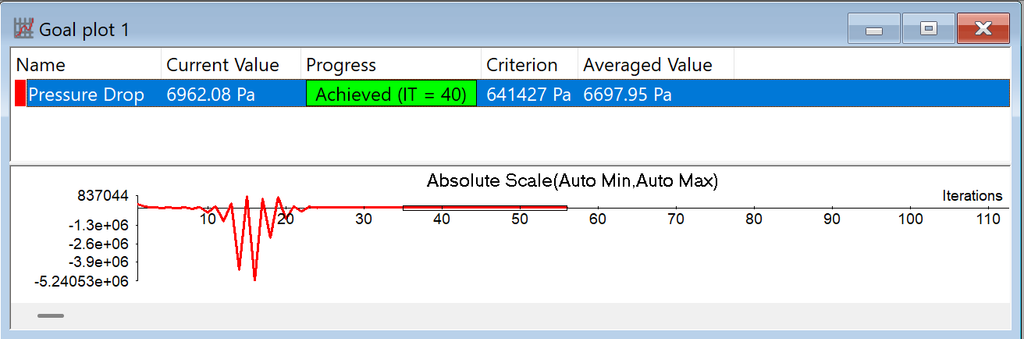

Mesh 2

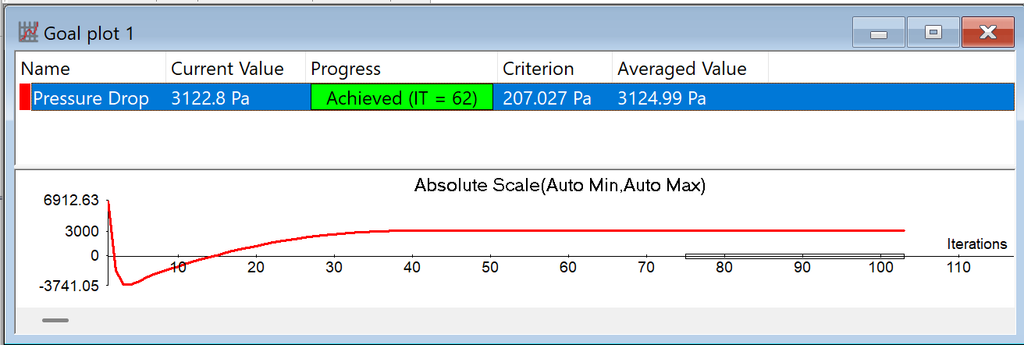

Mesh 3

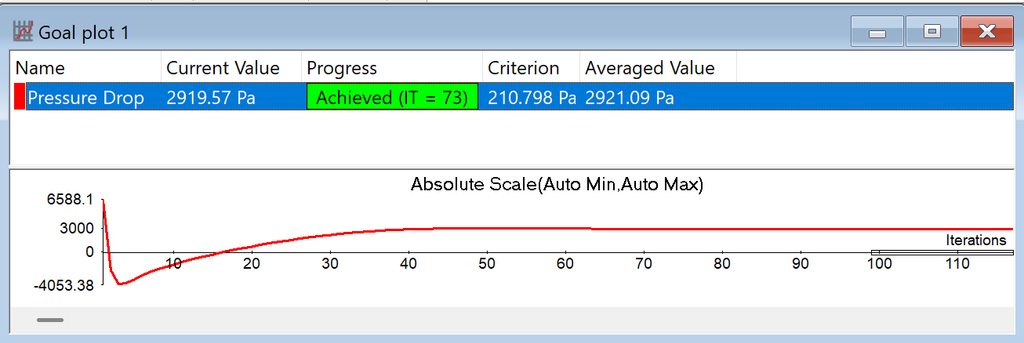

Mesh 4

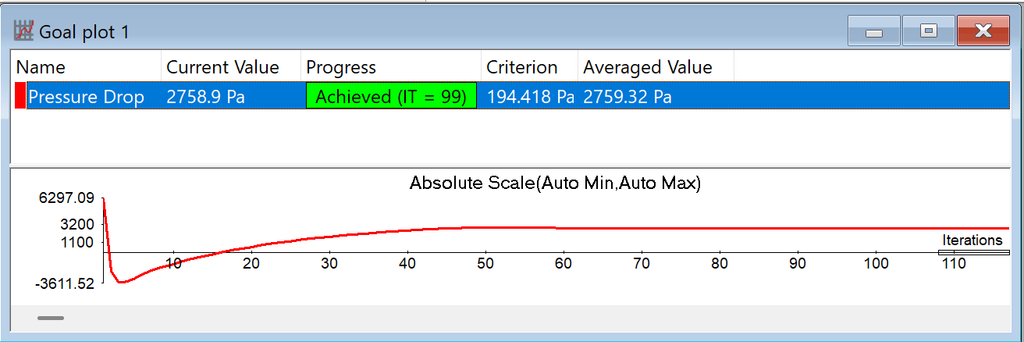

Mesh 5

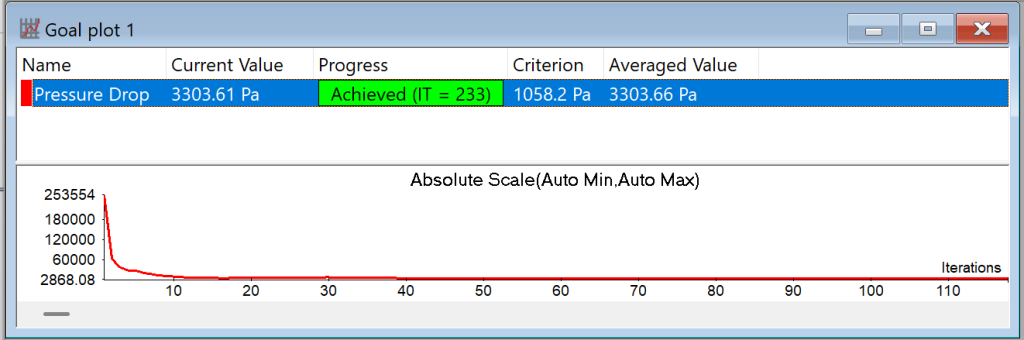

Mesh 6

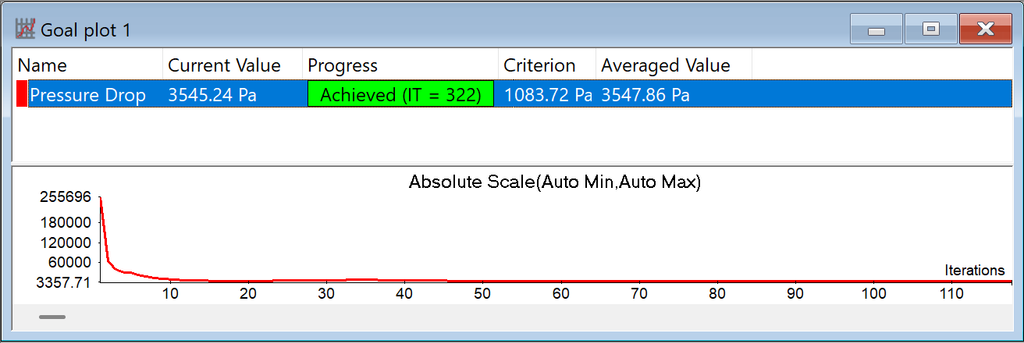

Mesh 7
Analisis
- Mesh 1: 9017.65 Pa (111.68%)
- Mesh 2: 6962.08 Pa (63.43%)
- Mesh 3: 3122.8 Pa (26.69%)
- Mesh 4: 2919.57 Pa (31.46%)
- Mesh 5: 2758.9 Pa (35.24%)
- Mesh 6: 3303.61 Pa (22.45%)
- Mesh 7: 3545.24 Pa (16.78%)
