Kerangka DAI5: Deep Awareness of I, Intention, Initial Thinking, Idealization, Instruction Set

Turbin yang dirancang adalah turbin Pelton berporos horizontal dengan dua nosel, berputar 750 rpm dan terkopel langsung dengan generator 8 kutub 50 Hz. Pada head kotor 120 m dan debit rancangan 0,30 m³/s, head bersih setelah rugi pipa pesat adalah 117,8 m. Daya hidrolik 346,7 kW diubah menjadi daya poros 285,1 kW dan daya listrik 265,1 kW. Efisiensi hidrolik runner 87,4 persen, efisiensi total turbin 82,2 persen.

Runner memiliki diameter lingkaran jarak bagi 546 mm dengan 20 sudu berukuran lebar 205 mm, panjang 173 mm, dan kedalaman 64 mm. Diameter jet 64,0 mm per nosel, diameter poros 100 mm, dan pipa pesat DN450 setebal 6 mm sepanjang 350 m. Perkiraan energi tahunan bersih sekitar 2,0 GWh. Ringkasan angka lengkap tersedia pada sheet Ringkasan dan Dimensi Akhir di file spreadsheet.

I. Deep Awareness of I (DAI)

1.1 Kesadaran tujuan

Perancangan ini dimulai dengan menyadari bahwa air, gravitasi, dan hukum fisika yang dipakai dalam setiap rumus adalah ciptaan Tuhan Yang Maha Esa. Insinyur tidak menciptakan energi. Insinyur hanya mengubah energi potensial air yang sudah tersedia menjadi listrik secara bertanggung jawab. Maka tujuan rancangan ini bukan sekadar memenuhi tugas kuliah, tetapi menghasilkan turbin yang memberi manfaat nyata bagi masyarakat dan tidak merusak sungai sebagai titipan.

1.2 Kesadaran diri: bias dan asumsi

Ada beberapa bias yang perlu diakui. Pertama, kecenderungan memilih desain konvensional yang sudah dikenal, sehingga alternatif seperti Turgo dan Crossflow dibandingkan secara eksplisit. Kedua, data head dan debit yang diasumsikan membuat seluruh hasil bergeser bila data nyata berbeda, sehingga rancangan diberi margin dan skema iterasi. Ketiga, kepercayaan pada rumus empiris yang dapat meleset lima sampai sepuluh persen, sehingga hasil diverifikasi silang dengan tiga metode. Keempat, debit bulanan ilustratif berasal dari satu pola musim sehingga energi tahunan bisa terlalu optimis; karena itu dipakai faktor ketersediaan 92 persen. Kelima, sudut pandang insinyur bukan sudut pandang pengguna desa, sehingga kemampuan perawatan lokal dimasukkan dalam analisis pemangku kepentingan. Rinciannya ada pada sheet Bias.

1.3 Pertimbangan etika

• Keselamatan manusia adalah prioritas pertama: tekanan 1,4 MPa, putaran lari-bebas 1.350 rpm, dan jet 46,6 m/s dapat mematikan jika dikelola buruk.
• Kejujuran data: nilai asumsi diberi label jelas dan tidak disajikan seolah-olah hasil pengukuran.
• Keadilan air: sungai juga dipakai petani sawah dan warga hilir, sehingga debit lingkungan 0,05 m³/s tidak boleh diambil.
• Amanah: keputusan material dan keselamatan tidak dikorbankan demi biaya yang lebih murah.

1.4 Integrasi CCIT (Cara Cerdas Ingat Tuhan)

CCIT diterapkan sebagai kebiasaan kerja pada setiap fase, bukan hiasan di awal atau akhir. Sebelum menghitung, pekerjaan dimulai dengan niat dan doa agar diberi ketelitian dan keselamatan. Saat angka keluar, misalnya efisiensi hidrolik 87 persen, diingat bahwa 13 persen sisanya adalah pengingat batas ilmu manusia, dan rasa syukur atas hasil yang diperoleh lebih tepat daripada merasa sebagai pencipta energinya. Saat memeriksa, verifikasi dilakukan sebagai bentuk amanah, bukan sekadar prosedur. Saat merancang keselamatan, kehati-hatian adalah ikhtiar menjaga nyawa yang merupakan titipan. Saat selesai, hasil diserahkan dengan tawakal dan siap direvisi bila data lapangan menunjukkan hal lain.

1.5 Refleksi kritis: dampak teknis, sosial, dan spiritual

Satu turbin 265 kW dapat melayani sekitar 500 sampai 800 rumah, dengan asumsi beban rata-rata 0,3 sampai 0,5 kW per rumah. Listrik dari air yang terus mengalir menggantikan energi fosil, mengurangi emisi, dan membuka kegiatan produktif desa. Namun manfaat itu hanya bermakna bila sungai tetap sehat dan masyarakat mampu merawatnya. Maka rancangan menempatkan kemudahan perawatan setara dengan efisiensi. Turbin yang sedikit kurang efisien tetapi bisa diperbaiki bengkel lokal lebih bermanfaat daripada turbin sempurna yang berhenti setelah dua tahun.

1.6 Kontinuitas kesadaran

Kesadaran dijaga berkesinambungan dengan tiga pertanyaan yang diulang di setiap bagian: untuk siapa ini, apa yang bisa salah, dan apakah ini jujur. Pertanyaan tersebut muncul kembali pada analisis risiko, verifikasi, dan perawatan.

II. Intention (Niat)

2.1 Pernyataan niat

Merancang turbin Pelton yang aman, andal, dan efisien untuk menghasilkan listrik bersih bagi masyarakat, dengan niat bahwa karya ini menjadi amal kebaikan dan sarana mengingat Sang Pencipta melalui pemanfaatan alam secara bertanggung jawab.

2.2 Keselarasan tujuan

Setiap tujuan teknis dikaitkan dengan nilai yang dilayani. Efisiensi total di atas 80 persen melayani nilai anti-pemborosan karunia. Faktor keamanan tekanan dan poros melayani nilai menjaga jiwa. Debit lingkungan dan penangkap sedimen melayani keadilan bagi hilir dan ekosistem. Material tahan erosi dan desain sederhana melayani kemandirian masyarakat.

2.3 Relevansi niat dengan kebutuhan nyata

Turbin Pelton cocok untuk head menengah sampai tinggi dengan debit relatif kecil, kondisi yang umum di daerah pegunungan Jawa Barat. Pada head 118 m dan debit 0,30 m³/s, Pelton mempertahankan efisiensi tinggi pada beban parsial, yang penting karena debit sungai berubah musiman, dan lebih toleran terhadap sedimen halus dibanding turbin reaksi.

2.4 Fokus keberlanjutan

• Lingkungan: run-of-river tanpa waduk besar, debit lingkungan dipertahankan, pelumas ramah lingkungan.
• Sosial: operator dilatih dari warga, komponen aus dapat diganti setempat.
• Ekonomi: umur desain 30 tahun, runner dapat direkondisi (dilas dan digerinda) tanpa penggantian total.

2.5 Fokus kualitas

Kualitas ditetapkan sebagai kriteria terukur: toleransi runner ISO 2768-m, keseimbangan dinamis G2,5 menurut ISO 1940, pengujian hidrostatik pipa 1,5 kali tekanan kerja, dan umur bantalan L10 minimal 50.000 jam.

III. Initial Thinking: Memahami Masalah

3.1 Data dasar desain

Data dasar yang dipakai adalah head kotor 120 m, panjang pipa pesat 350 m dengan baja komersial berkekasaran 0,045 mm, debit rancangan 0,30 m³/s, frekuensi jaringan 50 Hz, dan debit lingkungan 0,05 m³/s yang tetap dialirkan di sungai. Debit bulanan ilustratif berkisar dari 0,22 m³/s pada Agustus sampai 0,48 m³/s pada Maret. Seluruh nilai ini tercantum pada sheet Input dan sheet Energi.

Pada implementasi nyata, data harus diperoleh dari sumber berikut. Head diperoleh dari survei topografi menggunakan total station atau GPS geodetik RTK, bukan dari pembacaan peta saja. Debit diukur langsung dengan current meter atau bendung ukur V-notch selama minimal satu siklus hujan dan kemarau, lalu diperpanjang dengan data hujan BMKG dan model hidrologi. Kurva durasi aliran dari data tersebut dipakai untuk memilih debit rancangan secara ekonomis. Muatan sedimen diambil dari sampel muatan layang pada musim hujan.

3.2 Pernyataan masalah

Merancang turbin Pelton yang mengubah energi air pada head bersih sekitar 118 m dan debit 0,30 m³/s menjadi daya poros sekitar 285 kW secara efisien, tahan terhadap erosi sedimen, aman terhadap tekanan lonjakan (water hammer), dan dapat dirawat di lokasi terpencil.

3.3 Konteks fisik, sosial, dan teknis

Secara fisik, lokasi berupa sungai pegunungan vulkanik dengan curah hujan tinggi, banjir mendadak, dan muatan sedimen tinggi berupa abu vulkanik dan pasir. Secara sosial, desa memiliki akses listrik terbatas atau tidak stabil dan teknisi mekanik terbatas. Secara teknis, pembangkit terhubung ke jaringan atau mini-grid 50 Hz dengan akses suku cadang yang jauh.

3.4 Analisis pemangku kepentingan

Pemangku kepentingan meliputi warga desa sebagai pengguna, operator lokal, petani dan warga hilir, pemerintah daerah dan regulator, pengelola jaringan, ekosistem sungai, serta pembuat dan kontraktor. Kebutuhan masing-masing dan konsekuensinya bagi desain diuraikan pada sheet Pemangku Kepentingan. Sebagai contoh, kebutuhan warga akan listrik stabil menuntut governor sederhana (penggunaan Electronic load Controller) dan redundansi, sedangkan kebutuhan petani hilir menuntut debit lingkungan 0,05 m³/s.

3.5 Akar masalah dan risiko teknis

Risiko utama adalah erosi sedimen. Partikel pasir pada kecepatan jet 46,6 m/s mengikis nosel, jarum, dan sudu; laju erosi kira-kira sebanding dengan pangkat tiga kecepatan. Akibatnya efisiensi turun, runner menjadi tidak seimbang, dan sudu dapat gagal. Mitigasinya adalah desander, material baja tahan karat cor 13Cr-4Ni, dan pelapis HVOF WC-CoCr pada jarum dan nosel.

Kavitasi pada Pelton jarang terjadi karena runner beroperasi pada tekanan atmosfer. Risiko yang tersisa bersifat lokal, yaitu pada sisi belakang sudu dan jarum yang geometrinya buruk, dan terkait erat dengan erosi. Kecepatan relatif sudu hanya 25,2 m/s sehingga risikonya rendah, dan geometri jarum dibuat halus. Risiko lain adalah lonjakan tekanan akibat penutupan cepat, getaran akibat runner tak seimbang atau jet tak sebaris, banjir yang merendam runner, serta sampah yang menyumbat intake. Seluruh gejala, akar masalah, risiko, dan mitigasinya dirangkum pada sheet Risiko.

IV. Idealization (Idealisasi)

4.1 Asumsi dan justifikasi

Asumsi utama meliputi aliran tunak pada kondisi rancangan, air inkompresibel dengan massa jenis 1.000 kg/m³ dan viskositas kinematik 1,0×10⁻⁶ m²/s, koefisien kecepatan nosel 0,97, rasio kecepatan u/c₁ sebesar 0,46, koefisien gesek sudu 0,90, sudut defleksi sudu 165° (sudut keluar relatif 15°), efisiensi mekanis 0,98, faktor windage dan percikan 0,97, faktor rugi lain 0,99, efisiensi generator 0,93, koefisien rugi minor pipa 1,5, dan jet terpusat tepat pada lingkaran jarak bagi. Justifikasi setiap asumsi ada pada sheet Asumsi.

4.2 Kreativitas dan alternatif

Tiga gagasan dipertimbangkan agar rancangan tidak hanya mengikuti buku. Pertama, memakai dua nosel, bukan satu, untuk menjaga rasio D/d di atas 8 pada 750 rpm (satu nosel hanya menghasilkan 6,0) sekaligus memungkinkan satu nosel dimatikan pada debit rendah musim kemarau. Kedua, memakai pelapis HVOF hanya pada bagian bergesekan tinggi seperti jarum, nosel, dan ujung splitter, bukan seluruh runner, agar biaya terkendali. Ketiga, runner dengan sudu terpisah yang dibaut sebagai opsi biaya rendah, sehingga satu sudu rusak dapat diganti tanpa membuang runner. Perbandingan dengan turbin Turgo, Crossflow, dan Francis ada pada sheet Alternatif Turbin; Francis tidak cocok karena head terlalu tinggi, sedangkan Crossflow lebih murah tetapi efisiensinya sekitar 70 sampai 80 persen.

4.3 Realisme fisik dan keselarasan dengan niat

Semua rumus berasal dari hukum konservasi massa, momentum, dan energi: persamaan Bernoulli untuk kecepatan jet, persamaan Euler turbin untuk kerja spesifik, Darcy-Weisbach dengan faktor gesek Colebrook untuk gesekan pipa, serta Joukowsky dan Michaud untuk lonjakan tekanan. Hasil dicek terhadap batas fisik, yaitu efisiensi di bawah 100 persen, kecepatan keluar positif, dan kecepatan ujung sudu di bawah batas material. Setiap keputusan juga dikaitkan dengan niat: dua nosel untuk keandalan dan efisiensi parsial, pipa 450 mm untuk hemat energi jangka panjang, dan material tahan erosi untuk umur panjang dan kemandirian perawatan.

4.4 Skalabilitas, adaptabilitas, kesederhanaan

Dengan kecepatan spesifik per nosel sekitar 23, rancangan dapat diperluas ke empat nosel (sekitar 500 kW) atau diturunkan ke satu nosel (sekitar 150 kW) tanpa mengubah diameter runner. Urutan perhitungan bersifat parametrik sehingga dapat dipakai ulang untuk head dan debit lain, dan file spreadsheet dibuat berbasis rumus untuk keperluan itu. Dari sisi kesederhanaan, rancangan memakai kopling langsung generator 8 kutub tanpa gearbox, poros horizontal, dan governor jarum dengan deflektor, sehingga jumlah komponen bergerak minimal dan tidak ada gearbox yang menjadi titik kegagalan.

V. Instruction Set: Prosedur Perancangan

5.1 Urutan langkah

1. Tetapkan head kotor, debit, dan panjang pipa, lalu peroleh datanya.
2. Pilih diameter pipa pesat dan hitung head bersih.

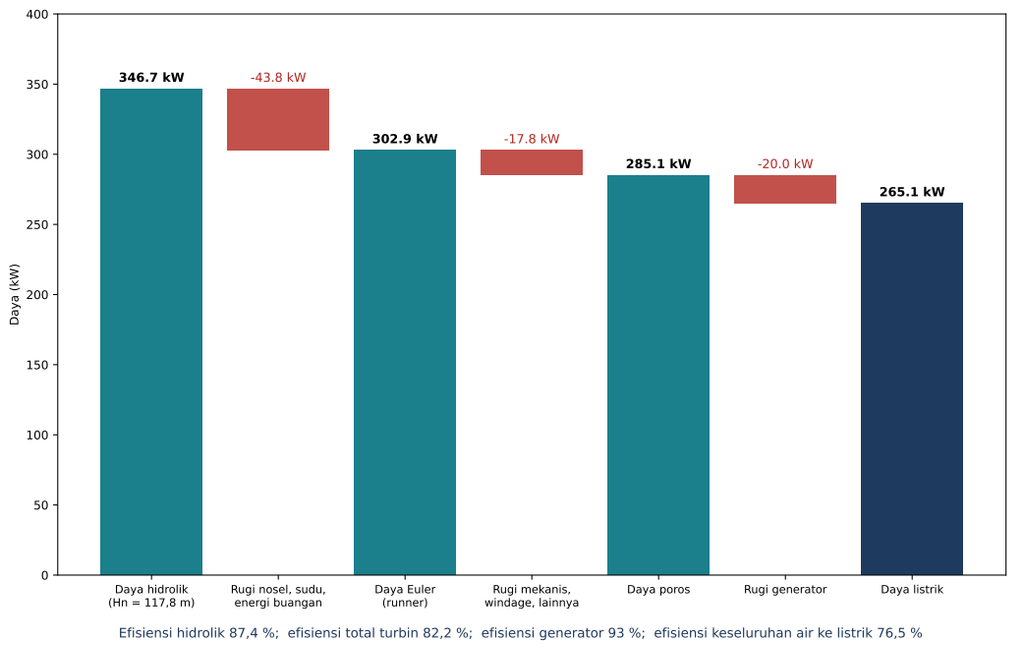

3. Hitung daya hidrolik, daya poros, dan daya listrik.
4. Pilih putaran dan jumlah nosel melalui iterasi Ns dan D/d.
5. Hitung diameter jet dan diameter runner.
6. Analisis segitiga kecepatan dan efisiensi hidrolik.
7. Rancang geometri sudu.
8. Tentukan dimensi poros, bantalan, casing, dan nosel.
9. Hitung lonjakan tekanan dan tebal pipa.
10. Verifikasi dan validasi hasil.
11. Perkirakan energi dan dampak keberlanjutan.
12. Susun panduan pemasangan dan perawatan.

5.2 Pipa pesat dan daya

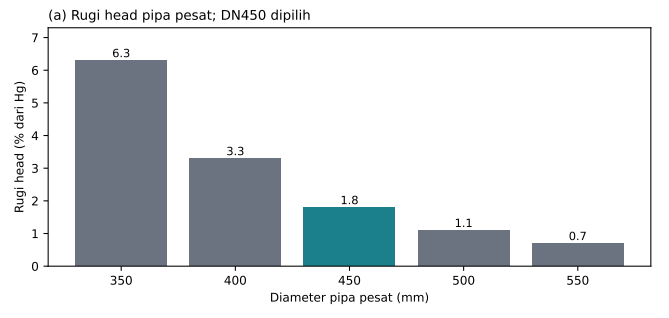

Pipa pesat dipilih melalui perbandingan lima diameter dari 350 sampai 550 mm (sheet Pipa dan Gambar 5a pada file PDF). Pipa 350 mm menimbulkan rugi head 6,3 persen dengan kecepatan 3,12 m/s, sedangkan 400 mm menimbulkan 3,3 persen. Pipa 450 mm dipilih dengan rugi 1,8 persen. Diameter yang lebih besar hanya menambah kenaikan head kurang dari 1,2 persen tetapi menaikkan biaya baja secara signifikan.

Untuk pipa 450 mm, kecepatan aliran 1,89 m/s, bilangan Reynolds 8,5×10⁵, dan faktor gesek Colebrook 0,01364. Rugi gesek h_f = f (L/D) V²/2g bernilai 1,92 m dan rugi minor 0,27 m, sehingga head bersih Hn = 120 − 1,92 − 0,27 = 117,80 m. Daya hidrolik P_h = ρ g Q Hn = 346,7 kW. Dengan efisiensi total turbin 82,2 persen dari langkah berikutnya, daya poros menjadi 285,1 kW, dan dengan efisiensi generator 0,93 daya listrik menjadi 265,1 kW. Generator yang sesuai berkapasitas sekitar 350 kVA pada faktor daya 0,8. Gambar 6 pada file PDF memperlihatkan aliran daya dan besarnya rugi di setiap tahap.

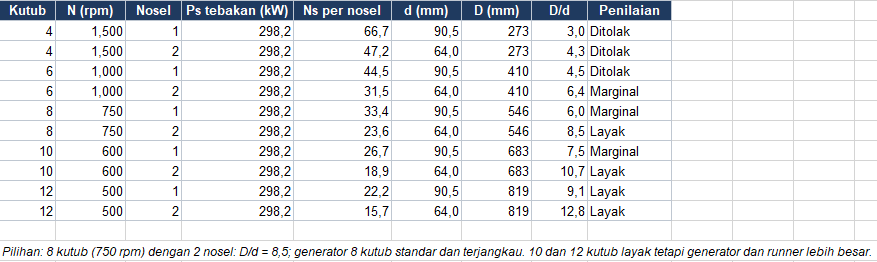

5.3 Pemilihan putaran dan jumlah nosel

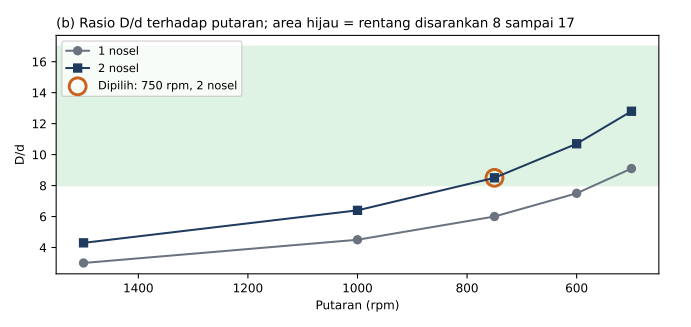

Kecepatan spesifik didefinisikan Ns = N √P / Hn ^1,25 dengan P dalam kW. Kriteria untuk Pelton adalah Ns per nosel antara 4 dan 30, serta rasio D/d antara 8 dan 17 dengan minimum praktis 6, agar sudu tidak berdesakan dan efisiensi tetap tinggi. Sepuluh kombinasi putaran dan jumlah nosel dievaluasi pada sheet Pilih Putaran dan Gambar 5b.

Generator 4 kutub (1.500 rpm) ditolak karena D/d hanya 3,0 sampai 4,3. Generator 6 kutub (1.000 rpm) hanya marginal dengan D/d 4,5 sampai 6,4. Satu nosel pada 750 rpm juga marginal dengan D/d 6,0. Kombinasi 8 kutub (750 rpm) dengan dua nosel menghasilkan D/d 8,5 dan Ns per nosel sekitar 23, sehingga dipilih. Opsi 10 dan 12 kutub layak secara hidrolik tetapi membutuhkan generator dan runner yang lebih besar dan mahal.

5.4 Jet dan runner

Kecepatan jet c₁ = Cv √(2 g Hn) = 46,63 m/s. Diameter jet per nosel d = √(4Q / (n π c₁)) = 64,0 mm. Kecepatan sudu pada lingkaran jarak bagi u = φ c₁ = 21,45 m/s, sehingga diameter lingkaran jarak bagi D = 60 u / (π N) = 546 mm, dan rasio D/d = 8,54. Daya jet per nosel sekitar 163 kW.

Arti fisiknya: seluruh tekanan air setinggi 118 m telah berubah menjadi energi kinetik jet 46,6 m/s. Runner menangkap energi ini paling baik ketika sudu bergerak sekitar setengah kecepatan jet, sehingga air meninggalkan sudu dengan kecepatan absolut yang hampir nol.

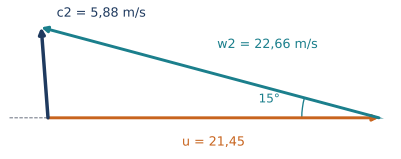

5.5 Segitiga kecepatan

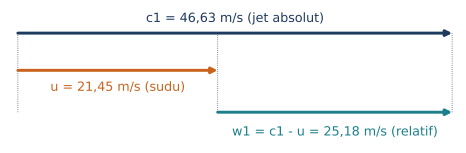

Gambar 3 pada file PDF memperlihatkan segitiga kecepatan sisi masuk dan sisi keluar. Pada sisi masuk, jet menyinggung lingkaran jarak bagi sehingga segitiga berimpit dan kecepatan relatif w₁ = c₁ − u = 25,18 m/s. Pada sisi keluar, gesekan di permukaan sudu mengurangi kecepatan relatif menjadi w₂ = k w₁ = 22,66 m/s. Dengan sudut keluar relatif 15°, komponen keliling kecepatan absolut keluar c₂u = u − w₂ cos β₂ = −0,44 m/s, yang hampir nol sehingga hampir seluruh energi jet terserap. Komponen aksial c₂a = 5,87 m/s mengalirkan air keluar dari sudu, dan kecepatan absolut keluar c₂ = 5,88 m/s. Energi kinetik buangan c₂²/2g = 1,76 m, atau 1,5 persen dari Hn.

Kerja spesifik Euler W = u (c₁ − c₂u) = 1.009,6 J/kg, sehingga efisiensi hidrolik W/(g Hn) = 87,4 persen. Gaya tangensial total pada runner 14,12 kN dan daya Euler 302,9 kW. Efisiensi total turbin diperoleh dengan mengalikan efisiensi hidrolik dengan 0,98 (mekanis), 0,97 (windage dan percikan), dan 0,99 (lain), menghasilkan 82,2 persen. Tebakan awal 86 persen dikoreksi menjadi 82,2 persen dan langsung konvergen. Pada beban parsial, strategi yang dianjurkan adalah mematikan satu nosel ketika debit turun di bawah sekitar 0,18 m³/s.

5.6 Geometri sudu

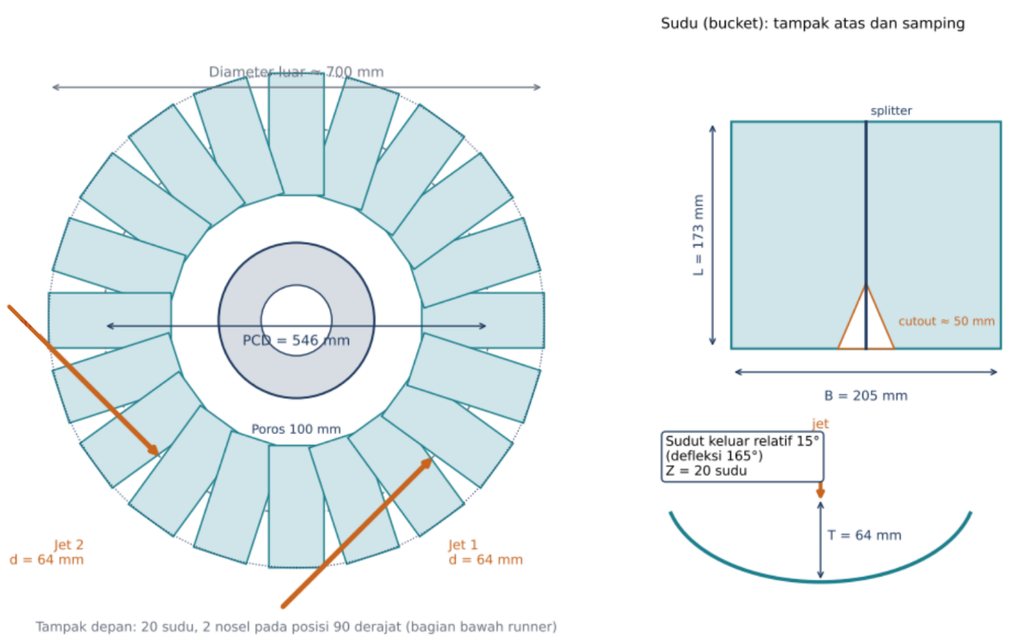

Rasio empiris dari literatur Pelton dipakai untuk geometri sudu. Jumlah sudu Z = 0,5 D/d + 15 = 19,3, dibulatkan ke 20 agar genap untuk keseimbangan pola cor. Lebar sudu B = 3,2 d = 205 mm, panjang radial L = 2,7 d = 173 mm, dan kedalaman T = 1,0 d = 64 mm. Sudut keluar relatif 15° (defleksi 165°). Potongan (cutout) di tepi sudu sekitar 0,3 L atau 50 mm, ditetapkan saat pembuatan pola. Diameter luar runner sekitar 700 mm dan lebar aksialnya sekitar 300 mm. Gambar 4 pada file PDF memperlihatkan runner dan sudu.

Arti fisiknya: sudu berbentuk dua mangkuk dengan punggung tengah (splitter) yang membagi jet menjadi dua aliran simetris sehingga tidak ada gaya aksial bersih. Potongan di tepi memberi ruang agar jet berikutnya tidak terhalang sudu sebelumnya.

5.7 Poros, nosel, dan casing

Kecepatan sudut ω = 78,54 rad/s dan torsi T = P_s/ω = 3.630 N·m. Dengan tegangan geser izin 35 MPa dan faktor keamanan 1,5 untuk beban kejut, diameter poros minimum 92,5 mm, sehingga dipilih 100 mm. Beban bantalan berasal dari gaya tangensial 14,1 kN ditambah berat runner sekitar 1,3 kN, dan dipilih bantalan rol bola sferis dengan umur L10 minimal 50.000 jam.

Diameter dudukan nosel sekitar 1,15 d atau 73,6 mm, dan langkah jarum sekitar 0,5 d atau 32 mm. Jarum menutup dalam 6 sampai 10 detik, sedangkan deflektor jet bekerja dalam 1 sampai 2 detik untuk menangani lepas beban mendadak. Casing berdiameter dalam sekitar 1,4 sampai 1,6 m dan lebar sekitar 1,0 m, dengan dua nosel pada posisi 90° satu sama lain di bagian bawah runner. Sumbu runner minimal 0,5 m di atas muka air banjir tailrace. Putaran lari-bebas 1,8 kali 750 rpm, yaitu 1.350 rpm, dengan kecepatan keliling 38,6 m/s; poros, bantalan, dan runner diperiksa untuk kecepatan ini.

5.8 Tekanan lonjakan dan pipa pesat

Tekanan statis 1,18 MPa. Dengan dinding baja 6 mm, kecepatan gelombang tekan sekitar 1.110 m/s dan waktu refleksi 2L/a sekitar 0,63 s. Jika katup atau jarum menutup lebih cepat dari 0,63 s, berlaku Joukowsky dengan kenaikan head sekitar 213 m, yang tidak dapat diterima. Dengan penutupan jarum 6 detik, yang lebih lambat dari waktu refleksi, berlaku rumus Michaud dengan kenaikan head 22,4 m. Head maksimum menjadi 142,4 m dengan tekanan maksimum 1,40 MPa.

Tebal minimum akibat tekanan, dengan tegangan izin 160 MPa, efisiensi sambungan las 0,85, dan tambahan korosi 1,5 mm, adalah 3,8 mm. Tebal 6 mm dipilih karena kebutuhan penanganan serta kekakuan terhadap tekuk dan vakum, dengan tegangan keliling aktual 52 MPa. Flens, katup, dan sambungan memakai kelas PN16 (1,6 MPa) yang memenuhi tekanan maksimum 1,40 MPa dengan margin 14 persen.

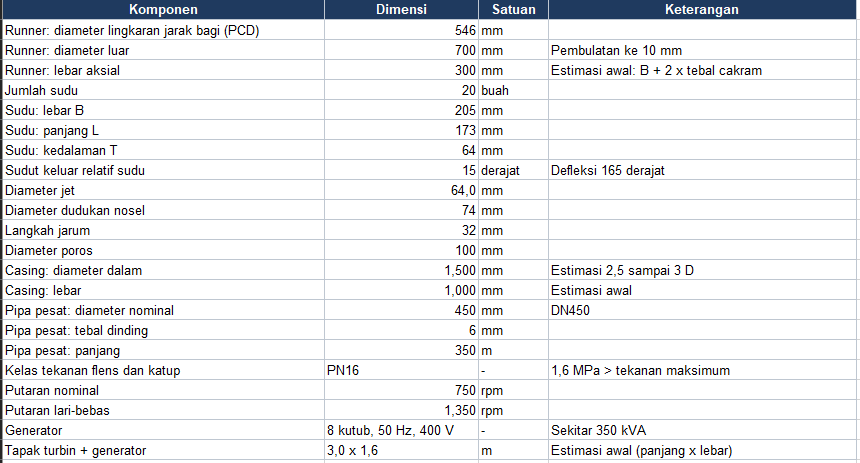

5.9 Dimensi keseluruhan turbin

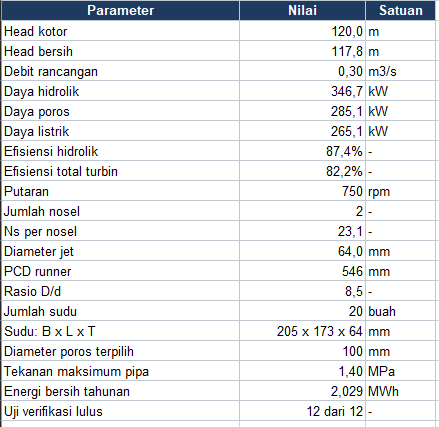

Dimensi lengkap dikumpulkan pada sheet Dimensi Akhir. Ringkasnya: runner berdiameter lingkaran jarak bagi 546 mm, diameter luar sekitar 700 mm, dan lebar aksial sekitar 300 mm dengan 20 sudu 205 × 173 × 64 mm; diameter jet 64,0 mm; diameter poros 100 mm; casing sekitar 1,5 m × 1,0 m; pipa pesat DN450, tebal 6 mm, panjang 350 m, kelas PN16; putaran 750 rpm dengan lari-bebas 1.350 rpm; generator 8 kutub sekitar 350 kVA; dan tapak unit turbin beserta generator sekitar 3,0 × 1,6 m. Dimensi casing dan tapak adalah estimasi awal yang perlu dipastikan pada gambar kerja.

Material runner dan sudu adalah baja tahan karat cor 13Cr-4Ni (CA6NM) yang tahan erosi. Nosel dan jarum memakai 13Cr-4Ni dengan pelapis HVOF. Poros memakai baja karbon medium yang ditempa, pipa pesat baja karbon dengan lapisan epoksi, dan casing baja plat las. Daftar lengkap ada pada sheet Material.

5.10 Energi dan keberlanjutan

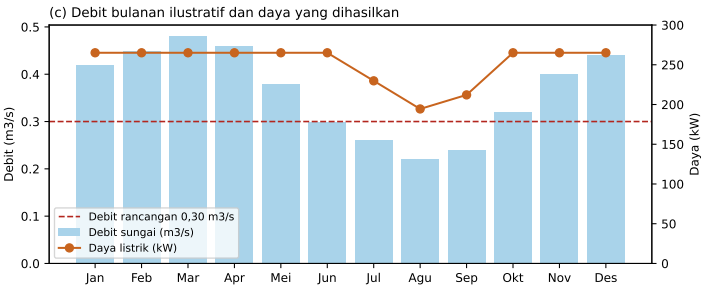

Dengan debit bulanan ilustratif dan efisiensi beban parsial, energi kotor sekitar 2.205 MWh per tahun (sheet Energi dan Gambar 5c). Dengan faktor ketersediaan 92 persen, energi bersih sekitar 2.030 MWh per tahun. Faktor kapasitas yang tinggi terjadi karena debit rancangan dipilih konservatif; pada musim hujan, debit sampai 0,48 m³/s dibuang melalui pelimpah. Pada iterasi berikutnya dengan kurva durasi aliran nyata, debit rancangan dapat dinaikkan bila biaya tambahan sebanding dengan energinya.

Dengan faktor emisi jaringan Jawa-Bali sekitar 0,8 tCO₂/MWh, nilai yang perlu dicek ulang pada publikasi terbaru, pembangkit ini menghindari sekitar 1.600 tCO₂ per tahun. Debit lingkungan 0,05 m³/s dipertahankan pada bagian sungai antara intake dan tailrace. Desander menyisihkan partikel di atas 0,2 mm dan dibilas berkala agar sedimen kembali ke sungai. Pelumas biodegradable dianjurkan, dengan penampung tumpahan di rumah pembangkit. Pada akhir umur, baja dan baja tahan karat dapat didaur ulang dan runner direkondisi sebelum diganti.

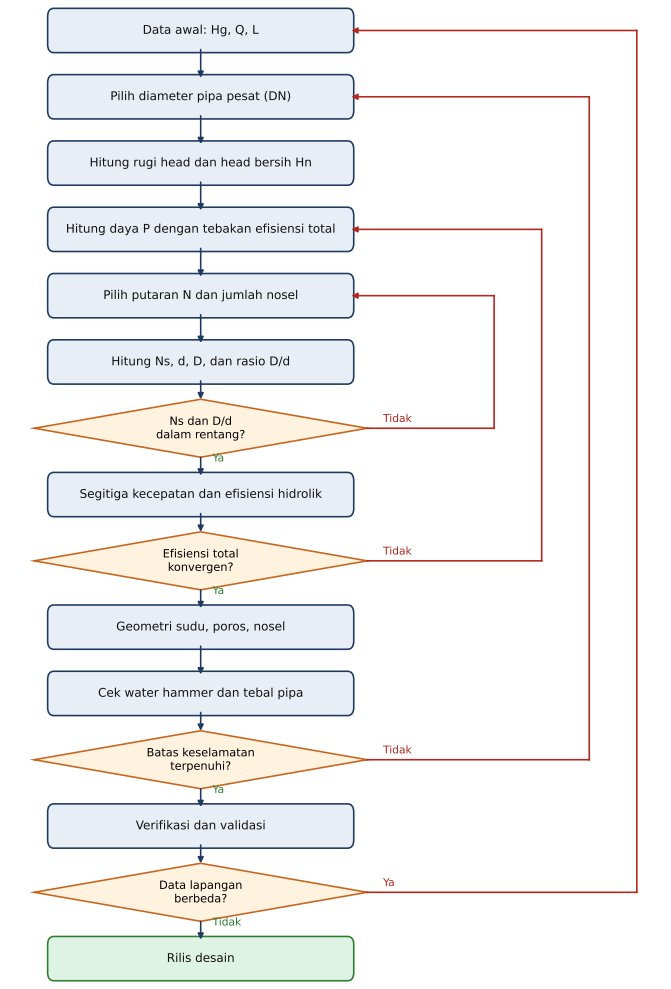

VI. Skema Iterasi Perancangan

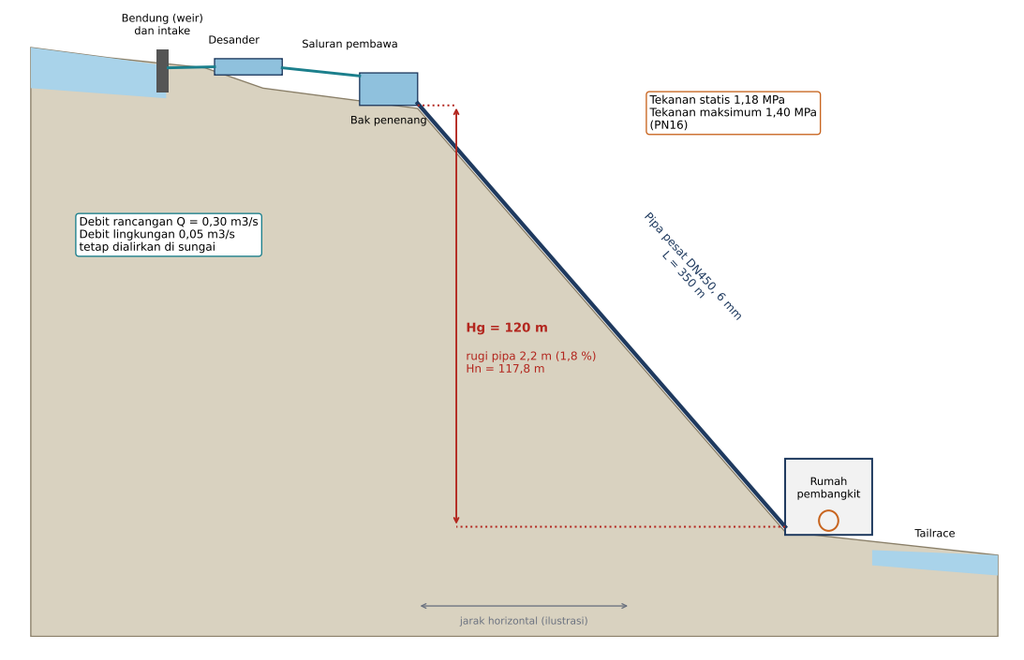

Skema iterasi digambarkan pada Gambar 1 di file PDF, dan skema tata letak pada Gambar 2. Alurnya: data awal, pemilihan diameter pipa, perhitungan head bersih, daya dengan tebakan efisiensi, pemilihan putaran dan nosel, perhitungan Ns, d, D, dan D/d. Jika Ns atau D/d di luar rentang, kembali ke pemilihan putaran. Berikutnya segitiga kecepatan dan efisiensi hidrolik; jika efisiensi total belum konvergen, kembali ke perhitungan daya. Setelah geometri sudu, poros, dan nosel, dicek water hammer dan tebal pipa; jika batas keselamatan tidak terpenuhi, kembali ke pemilihan pipa. Setelah verifikasi dan validasi, jika data lapangan berbeda dari asumsi, kembali ke data awal; jika tidak, desain dirilis.

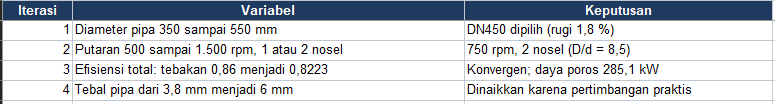

Riwayat iterasi pada perhitungan ini (sheet Iterasi): iterasi 1 memilih DN450 dengan rugi 1,8 persen; iterasi 2 memilih 750 rpm dengan dua nosel (D/d = 8,5); iterasi 3 mengoreksi efisiensi total dari tebakan 0,86 menjadi 0,8223 dengan daya poros 285,1 kW; iterasi 4 menaikkan tebal pipa dari 3,8 mm menjadi 6 mm karena pertimbangan praktis.

VII. Verifikasi dan Validasi

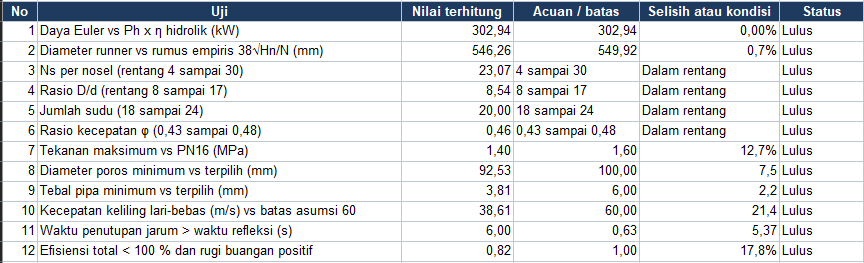

7.1 Verifikasi perhitungan

Dua belas uji verifikasi dijalankan otomatis pada sheet Verifikasi dan seluruhnya lulus. Daya Euler (gaya tangensial kali kecepatan sudu) sebesar 302,9 kW sama dengan daya hidrolik dikalikan efisiensi hidrolik. Diameter runner 546 mm berbeda hanya sekitar 0,7 persen dari rumus empiris D ≈ 38 √Hn / N yang memberi 550 mm. Ns per nosel 23,1 berada dalam rentang 4 sampai 30, rasio D/d 8,54 dalam rentang 8 sampai 17, jumlah sudu 20 dalam rentang 18 sampai 24, dan φ = 0,46 dalam rentang 0,43 sampai 0,48. Tekanan maksimum 1,40 MPa di bawah kelas PN16 dengan margin 14 persen, poros 100 mm di atas minimum 92,5 mm, dan pipa 6 mm di atas minimum 3,8 mm. Kecepatan keliling lari-bebas 38,6 m/s masih dalam batas material, dan waktu penutupan jarum 6 s melebihi waktu refleksi 0,63 s.

Untuk mengurangi risiko kesalahan sistematik dipakai tiga metode independen: perhitungan tangan langkah demi langkah, perhitungan iteratif berbasis rumus pada spreadsheet dan skrip, dan rumus empiris untuk D dan Ns.

7.2 Validasi

Verifikasi memastikan angka dihitung dengan benar, sedangkan validasi memastikan desain benar-benar bekerja di dunia nyata. Rencana validasi bertahap meliputi: simulasi CFD jet dan sudu dua fase untuk memeriksa efisiensi hidrolik dan pola aliran; analisis elemen hingga pada sudu dan akar sudu untuk beban jet siklik dan kecepatan lari-bebas; uji model atau prototipe sesuai IEC 60193 dan uji penerimaan PLTA kecil sesuai IEC 62006; komisioning dengan pengukuran head bersih, debit, daya listrik, getaran, dan suhu bantalan, dengan efisiensi lapangan dibandingkan dengan 82,2 persen (toleransi ±3 persen); serta pemantauan erosi setelah 1.000 jam operasi pertama.

7.3 Pengurangan kesalahan

Satuan SI dipakai konsisten di seluruh perhitungan. Setiap angka penting dihitung dua kali, secara manual dan pada spreadsheet. Faktor keamanan dibuat eksplisit: poros 1,5, tekanan lonjakan 1,40 MPa terhadap batas 1,6 MPa, dan tebal pipa 6 mm terhadap minimum 3,8 mm. Analisis sensitivitas menunjukkan perubahan ±5 persen pada debit atau head menggeser daya sekitar 5 sampai 7 persen, sehingga akurasi pengukuran lapangan adalah risiko terbesar.

VIII. Implementasi, Pemeliharaan, dan Dokumentasi

8.1 Implementasi dan pemasangan

1. Persiapan: survei final head dan debit, perizinan (lingkungan, air, kelistrikan), dan analisis sosial bersama warga.
2. Pekerjaan sipil: bendung kecil, intake dengan saringan, desander, saluran pembawa, bak penenang dengan saringan halus, dan rumah pembangkit pada elevasi di atas banjir (lihat Gambar 2).
3. Pipa pesat: pondasi dan blok angkur pada setiap belokan, blok penumpu, sambungan ekspansi, katup udara di titik tinggi, dan uji hidrostatik 1,5 kali 1,40 MPa, yaitu sekitar 2,1 MPa.
4. Turbin dan generator: pondasi beton bertulang, alignment kopling dengan toleransi 0,05 mm atau lebih baik, dan alignment jet pada lingkaran jarak bagi dengan toleransi 1 mm.
5. Kelistrikan: governor beban elektronik atau governor jarum, serta proteksi frekuensi, tegangan, arus lebih, dan suhu bantalan.
6. Komisioning: pengujian bertahap pada 25, 50, 75, dan 100 persen beban, uji lepas beban dengan deflektor, dan pencatatan data dasar getaran.

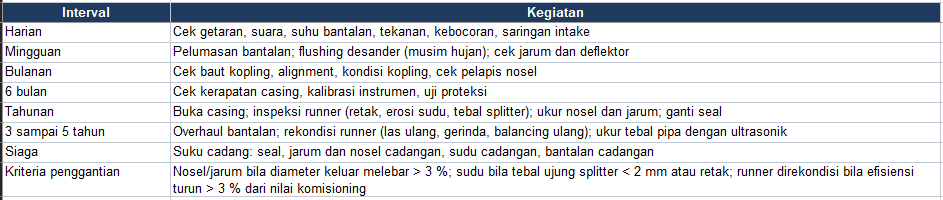

8.2 Pemeliharaan

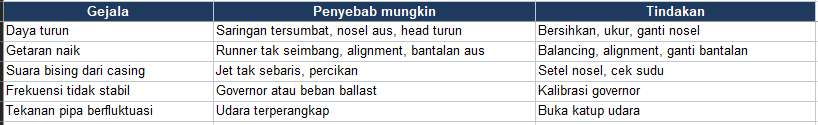

Jadwal pemeliharaan lengkap tersedia pada sheet Pemeliharaan. Secara ringkas, pemeriksaan harian mencakup getaran, suara, suhu bantalan, tekanan, kebocoran, dan saringan intake. Mingguan dilakukan pelumasan bantalan dan flushing desander pada musim hujan. Tahunan casing dibuka untuk inspeksi runner, ketebalan nosel dan jarum diukur, dan seal diganti. Setiap tiga sampai lima tahun dilakukan overhaul bantalan, rekondisi runner, dan pengukuran tebal pipa dengan ultrasonik.

Kriteria penggantian: nosel atau jarum diganti bila diameter keluarnya melebar lebih dari 3 persen; sudu diganti bila tebal ujung splitter di bawah 2 mm atau ada retak; runner direkondisi bila efisiensi turun lebih dari 3 persen dari nilai komisioning. Panduan pemecahan masalah cepat ada pada sheet Pemecahan Masalah.

8.3 Keselamatan operasi

• Prosedur lockout/tagout sebelum membuka casing.
• Pelindung putar pada kopling dan poros.
• Tanda bahaya tekanan tinggi dan area semprotan jet.
• Rencana evakuasi banjir dan peringatan dini dari hulu.
• Pelatihan operator, dengan minimal dua operator terlatih.

8.4 Keberlanjutan operasional

Dana perawatan diambil dari tarif listrik dengan dana cadangan 3 sampai 5 persen dari pendapatan. Operator dilatih dari warga dengan dokumentasi bergambar dalam bahasa lokal. Debit lingkungan dan kualitas air hilir dipantau tiap tahun, dan daerah tangkapan air dikelola, misalnya dengan penanaman pohon di hulu, untuk menekan sedimen jangka panjang.

8.5 Dokumentasi

Paket dokumen teknis yang harus tersedia: gambar kerja (runner, sudu, nosel, poros, casing), spesifikasi material dan sertifikat, laporan perhitungan (dokumen ini beserta spreadsheet), laporan uji hidrostatik dan komisioning, manual operasi dan perawatan, log perawatan, dan daftar suku cadang.

IX. Penggunaan 33 Kriteria DAI5

Pemetaan setiap kriteria dari 33 kriteria DAI5 ke bagian dokumen dan lampiran ada pada sheet Matriks DAI5. Secara garis besar, kriteria 1 sampai 6 dipenuhi pada Bab I, kriteria 7 sampai 11 pada Bab II, kriteria 12 sampai 17 pada Bab III, kriteria 18 sampai 23 pada Bab IV, dan kriteria 24 sampai 33 pada Bab V sampai VIII beserta lampiran spreadsheet dan diagram.

X. Penutup dan Refleksi

Desain pendahuluan ini menghasilkan turbin Pelton dua nosel 750 rpm dengan runner berdiameter lingkaran jarak bagi 546 mm dan 20 sudu, yang mampu menghasilkan sekitar 265 kW listrik pada head bersih 117,8 m dan debit 0,30 m³/s. Seluruh hasil lulus pemeriksaan silang dengan rumus empiris dan batas fisik.

Keterbatasan yang harus diakui: pertama, head, debit, panjang pipa, dan data bulanan adalah asumsi sehingga hasil hanya sebaik data tersebut; kedua, rasio geometri sudu bersifat empiris dan belum dioptimasi dengan CFD; ketiga, dimensi casing dan tapak masih estimasi kasar; keempat, biaya dan analisis ekonomi (LCOE, payback) belum dihitung. Langkah berikutnya adalah mengganti data asumsi dengan data lapangan, menjalankan CFD dan FEA pada sudu, menyusun gambar kerja, dan menghitung kelayakan ekonomi.

Segala ketelitian dalam dokumen ini adalah ikhtiar. Hasil akhirnya dipasrahkan kepada Allah, dengan harapan rancangan ini bermanfaat, aman bagi manusia, dan menjaga sungai sebagai amanah. Alhamdulillahi rabbil ‘alamin.

DAFTAR PUSTAKA

Bloch, H. P., & Singh, M. P. (2009). Steam turbines: Design, applications, and re-rating (2nd ed.). McGraw-Hill.

Çengel, Y. A., & Boles, M. A. (2019). Thermodynamics: An engineering approach (9th ed.). McGraw-Hill Education.

Dixon, S. L., & Hall, C. A. (2014). Fluid mechanics and thermodynamics of turbomachinery (7th ed.). Butterworth-Heinemann.

International Association for the Properties of Water and Steam. (2012). Revised release on the IAPWS industrial formulation 1997 for the thermodynamic properties of water and steam (IAPWS R7-97(2012)).

Kearton, W. J. (1958). Steam turbine theory and practice (7th ed.). Pitman.

Wagner, W., & Kretzschmar, H.-J. (2008). International steam tables: Properties of water and steam based on the industrial formulation IAPWS-IF97 (2nd ed.). Springer.

Bansal, R. K. (2018). A textbook of fluid mechanics and hydraulic machines. Laxmi Publications.

International Electrotechnical Commission. (2011). Hydraulic machines – Guidelines for dealing with hydro-abrasive erosion in kaplan, francis and pelton turbines (IEC Standard No. 62364:2011).

International Electrotechnical Commission. (2019). Hydraulic turbines, storage pumps and pump-turbines – Model acceptance tests (IEC Standard No. 60193:2019).

International Organization for Standardization. (1993). General tolerances — Part 1: Tolerances for linear and angular dimensions without individual tolerance indications (ISO Standard No. 2768-1:1989).

International Organization for Standardization. (2018). Mechanical vibration — Rotor balancing — Part 11: Procedures and tolerances for rotors with rigid behavior (ISO Standard No. 21940-11:2016 / ISO 1940-1).

SKAT / Swiss Centre for Appropriate Technology. (2000). Pelton turbines for micro-hydro power: Manual for design and manufacturing. SKAT/GATE.

Streeter, V. L., & Wylie, E. B. (1983). Fluid transients. FEB Press.

Zhang, Z. (2016). Pelton turbines. Springer International Publishing.
