Perjalanan Kesadaran (Consciousness Journey) dalam Simulasi Uji Tarik Komposit
Mengerjakan tugas besar Komputasi Teknik sering kali dipandang sebatas memasukkan angka ke dalam software, melakukan running, dan mendapatkan grafik. Namun, bagaimana jika kita memandangnya sebagai sebuah perjalanan keilmuan yang lebih dalam?
Dalam proyek simulasi uji tarik statik pada material komposit laminat menggunakan Abaqus ini, saya menerapkan pendekatan Consciousness Development Journey berbasis framework DAI5 (karya Prof. Dr. Ahmad Indra Siswantara). Berikut adalah 2 tahapan awal perjalanan saya dalam menyelami perilaku material komposit:
1. Reality & Exposure (Paparan Realitas)
Perjalanan dimulai dari sebuah realitas engineering: material komposit memiliki sifat anisotropik/ortotropik yang luar biasa kompleks. Kekuatannya sangat bergantung pada arah serat. Realitas ini menantang kita di dunia rekayasa struktur—bagaimana memprediksi kekuatan pelat komposit tanpa harus selalu melakukan uji destruktif yang mahal? Itulah realitas fisik yang memicu proyek ini.
2. Human Interpretation (Interpretasi Manusia)
Saya menginterpretasikan realitas tersebut bahwa fenomena kekuatan material ini bukanlah suatu kebetulan, melainkan bagian dari keteraturan hukum alam (Sunnatullah). Tugas simulasi ini bukan sekadar tugas kampus, melainkan upaya intelektual manusia untuk mendecode (menerjemahkan) hukum-hukum mekanika solid yang telah ditetapkan oleh Sang Pencipta.
Tahapan Simulasi Uji Tarik Statik Komposit Laminat di Abaqus (Shell Elements)
Material komposit, khususnya Fiber Reinforced Polymers (FRP), memiliki keunggulan pada rasio kekuatan terhadap beratnya yang tinggi. Salah satu keunikan komposit adalah sifatnya yang orthotropic—kekuatannya sangat bergantung pada arah orientasi serat (ply orientation).
Dalam artikel ini, saya akan membahas progress dan langkah-langkah simulasi uji tarik (tensile test) statik pada material komposit menggunakan elemen shell di Abaqus. Metode displacement control akan digunakan untuk mendapatkan kurva tegangan-regangan yang stabil.

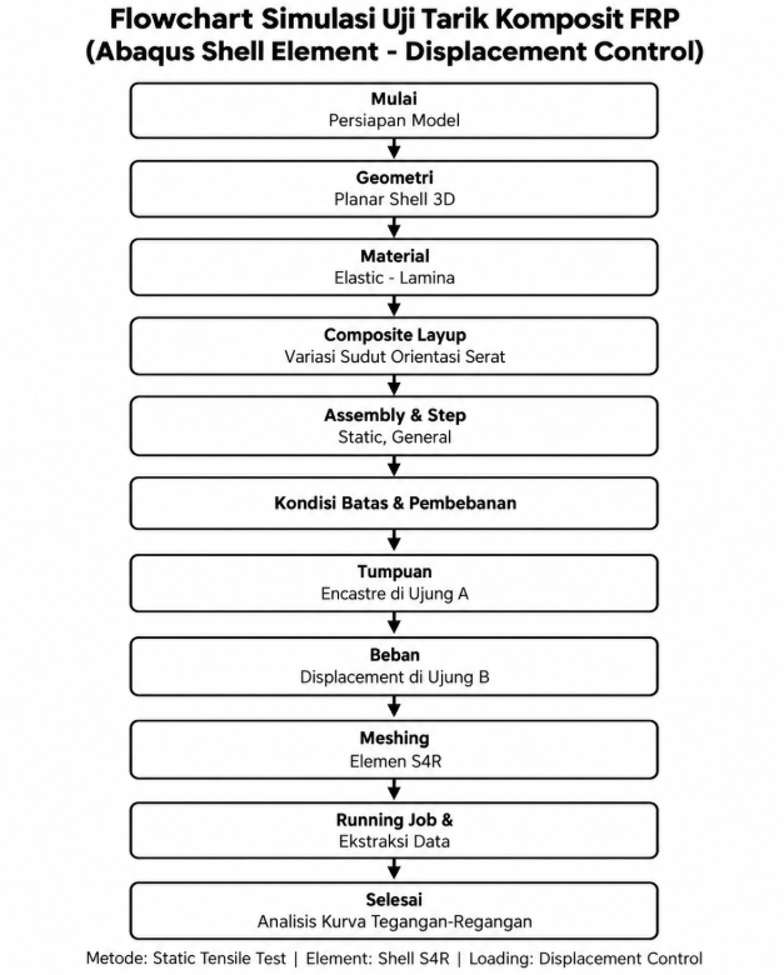

Flowchart Simulasi
Berikut adalah alur kerja utama dalam membangun model simulasi ini:
Pemodelan
Berbeda dengan pemodelan 3D solid yang memakan waktu running lama, saya akan menggunakan 3D Planar Shell. model akan di buat berbentuk persegi panjang dengan dimensi sesuai standar uji tarik komposit standar ASTM D3039). Selain itu, Elemen shell sangat representatif untuk pelat tipis.
Karena material komposit memiliki kekuatan yang berbeda di setiap arah, saya tidak menggunakan tipe material Isotropic. dengan demikian penelusuran pada jurnal jurnal yang terkait material properties perlu dilakukan.
