Dalam studi optimasi penukar panas berbasis pipa melengkung, memahami karakteristik aliran pada pipa heliks standar tanpa modifikasi (bare helical pipe) merupakan langkah awal yang krusial. Konfigurasi tanpa sirip (no fin) ini berfungsi sebagai baseline atau parameter pembanding utama untuk mengukur sejauh mana variasi geometri lanjutan memengaruhi performa hidrodinamika sistem.

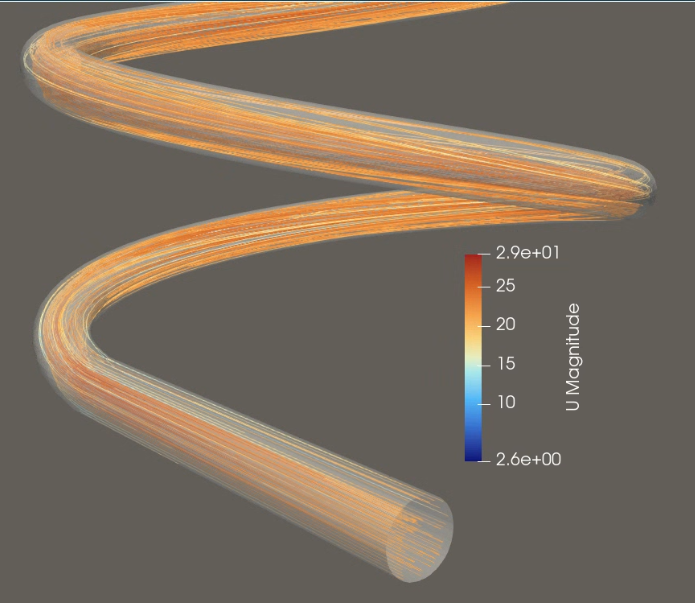

1. Visualisasi Aliran
Berbeda dengan pipa lurus, fluida yang mengalir di dalam pipa heliks mengalami gaya sentrifugal akibat jalur pipa yang melengkung. Fenomena ini mendorong fluida dengan kecepatan tinggi (di tengah pipa) menuju dinding luar (outer wall), yang kemudian berputar kembali melalui dinding atas dan bawah menuju dinding dalam (inner wall). Perkembangan lapisan batas hidrolik (hydraulic boundary layer) di sepanjang dinding pipa cenderung seragam dan tidak mengalami gangguan atau pemisahan aliran (flow separation) yang ekstrem, sehingga aliran tetap berada dalam kondisi yang relatif mapan (fully developed flow).
2. Analisis Pressure Drop
| konfigurasi | Pressure inlet (Pa) | Pressure outlet (Pa) | Pressure drop (Pa) |
| No Fin | 3622.29 | 124.1851 | 3498.1049 |
Keunggulan utama dari konfigurasi no fin adalah rendahnya hambatan hidrolik total yang dihasilkan oleh sistem. Karena tidak adanya rintangan geometris di dalam pipa, penurunan tekanan pada simulasi ini murni dipengaruhi oleh gaya gesek fluida pada dinding halus pipa (skin friction drag) serta efek kelengkungan makro dari pipa heliks itu sendiri. Berdasarkan data kuantitatif hasil simulasi isothermal pada konfigurasi pipa polos (No Fin), tercatat nilai tekanan pada sisi masuk (Pressure Inlet) sebesar 3.622,29 Pa. Setelah melewati jalur heliks, tekanan fluida pada sisi keluar (Pressure Outlet) berada di angka 124,1851 Pa. Dari kedua parameter ini, diperoleh total kerugian tekanan (Pressure drop) alami sebesar 3.498,1049 Pa.
Kesimpulan
Nilai pressure drop yang berada di kisaran 3,5 kPa ini mencerminkan karakteristik aliran yang efisien dari sisi mekanika fluida. Rendahnya penurunan tekanan ini membuktikan bahwa energi kinetik aliran tidak banyak terdisipasi karena absennya fenomena form drag (hambatan bentuk) maupun olakan (wake) berskala besar yang biasanya dipicu oleh komponen internal seperti sirip. Dari perspektif operasional, data ini memberikan keuntungan signifikan berupa efisiensi konsumsi energi yang tinggi, di mana daya pompa (pumping power) yang dibutuhkan untuk mensirkulasikan fluida jauh lebih rendah dan ekonomis.
No Fin: Pressure drop 3,5 kPa
With Fin: pressure drop 13,3 kPa (Naik sekitar 281% atau hampir 4 kali lipat).
