1. Pendahuluan
Pada tahap ini, saya telah memasuki fase simulasi dalam proyek Computational Fluid Dynamics (CFD), dengan tujuan untuk menganalisis karakteristik aliran fluida pada sistem pendinginan battery pack. Simulasi ini dilakukan untuk memahami bagaimana fluida pendingin mengalir di sekitar baterai serta bagaimana distribusi parameter aliran terbentuk di dalam domain. Sistem pendinginan merupakan aspek penting dalam desain battery pack, karena distribusi aliran fluida yang tidak merata dapat menyebabkan terjadinya hotspot pada baterai. Oleh karena itu, analisis CFD dilakukan untuk mengevaluasi performa distribusi aliran fluida sebagai dasar pengembangan sistem pendinginan yang lebih efektif.
2. Setup Simulasi CFD
Simulasi dilakukan menggunakan model 3D yang telah dibuat sebelumnya, dengan beberapa parameter utama sebagai berikut:
A. Properti Fluida
Fluida yang digunakan dalam simulasi adalah deionized water, dengan sifat sebagai berikut:
- Density: 998.2 kg/m³
- Dynamic Viscosity: 0.00112 Pa·s
- Specific Heat Capacity: 4182 J/kg·K
- Thermal Conductivity: 0.598 W/m·K
Pemilihan air sebagai fluida pendingin didasarkan pada kemampuannya dalam menyerap dan mentransfer panas secara efektif.
B. Parameter Simulasi
- Scaling: 0.001 m
- Mesh location: Z = -0.01 m
- Velocity inlet: 0.4 m/s
Kecepatan inlet ditentukan untuk merepresentasikan kondisi aliran paksa (forced convection) dalam sistem pendinginan.
3. Hasil Simulasi
A. Velocity
Berdasarkan rangkaian gambar top-view (tampilan atas), berikut adalah analisis ulang mengenai karakteristik aliran (velocity) pada sistem pendinginan battery pack:
1. Distribusi Kecepatan dan Interaksi Geometri
Dari gambar, terlihat bagaimana fluida berinteraksi dengan susunan sel baterai:
- Akselerasi di Celah Sempit: Kecepatan fluida mencapai magnitudo tertinggi (warna merah, sekitar 6.5 x10^1) saat melewati celah sempit di antara silinder baterai. Hal ini terjadi karena efek penyempitan penampang (venturi effect) yang memaksa fluida bergerak lebih cepat di area tersebut.
- Pembentukan Wake (Daerah Hambatan): Di belakang setiap sel baterai (sisi hilir aliran), terbentuk zona berwarna biru/biru muda yang menunjukkan penurunan kecepatan secara drastis. Ini adalah daerah “bayangan” di mana aliran terpisah setelah menabrak silinder.
2. Identifikasi Zona Stagnasi (Titik Kritis)
- Zona Mati: Terdapat kantong-kantong aliran berwarna biru tua (kecepatan mendekati 0) di sela-sela baterai, terutama di area yang tidak dilalui jalur utama aliran.
- Risiko Termal: Seperti yang dikhawatirkan dalam dokumen sebelumnya, zona stagnasi ini mengonfirmasi adanya area di mana fluida pendingin hampir tidak bergerak. Tanpa pergerakan fluida yang aktif, panas dari baterai di area ini tidak akan terbawa keluar dengan efektif, yang dapat memicu terbentuknya hotspot.
3. Pola Aliran dan Uniformitas
- Jalur Aliran Utama: Fluida cenderung membentuk “jalur utama” yang melintasi celah antar baris baterai secara diagonal atau lurus (tergantung posisi inlet/outlet), sementara sel baterai di sudut-sudut atau yang terhalang oleh sel lain mendapatkan aliran yang jauh lebih sedikit.
- Ketidakrataan Aliran: Perbedaan warna yang kontras antara merah (kecepatan tinggi) dan biru (kecepatan rendah) dalam satu tampilan atas menunjukkan bahwa distribusi pendinginan sangat tidak seragam.
Kesimpulan untuk Perbaikan Desain:
Berdasarkan tampilan atas ini, susunan baterai Anda saat ini menciptakan terlalu banyak “daerah mati”. Anda mungkin perlu mempertimbangkan untuk menambahkan sekat (baffles) atau mengubah jarak antar baterai agar fluida dipaksa mengalir secara merata ke seluruh permukaan silinder, bukan hanya melewati jalur-jalur tertentu saja.
B. Pressure

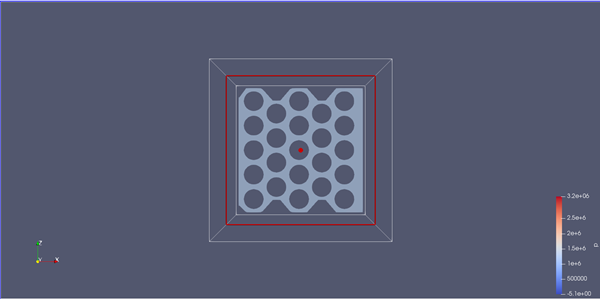

Berdasarkan urutan gambar visualisasi tekanan (pressure) dari tampilan atas (top-view), berikut adalah analisis lanjutannya:
1. Interpretasi Skala Tekanan (Pressure Scale)
- Nilai Maksimum dan Minimum: Skala menunjukkan rentang dari -5.1 (biru tua) hingga 3.2 x 10^6 (merah tua). Satuan ini kemungkinan besar dalam Pascal (Pa).
- Tekanan Awal yang Tinggi: Pada gambar awal (1), seluruh domain berwarna merah tua, menunjukkan tekanan yang sangat tinggi secara merata (3.2 MPa). Hal ini biasanya mencerminkan kondisi inisialisasi simulasi atau tekanan absolut sistem sebelum aliran mencapai kondisi stabil.
2. Distribusi Spasial dan Pressure Drop
- Homogenitas Tekanan: Pada tahap akhir simulasi, distribusi warna terlihat sangat seragam (homogen) di seluruh area sel baterai. Hal ini menunjukkan bahwa penurunan tekanan (pressure drop) di antara celah-celah baterai relatif kecil pada kecepatan inlet 0.4 m/s yang digunakan.
- Interaksi dengan Sel Baterai: Berbeda dengan visualisasi kecepatan (velocity) sebelumnya yang menunjukkan gradien warna kontras di sela-sela baterai, visualisasi tekanan ini tidak menunjukkan gradien tajam. Ini berarti hambatan aliran yang ditimbulkan oleh susunan baterai tidak menyebabkan perbedaan tekanan statis yang ekstrem di antara sisi hulu (upstream) dan hilir (downstream) setiap sel.
3. Hubungan dengan Analisis Aliran (Velocity)
- Sinkronisasi Data: Meskipun tekanan terlihat seragam, area yang sebelumnya Anda identifikasi sebagai zona stagnasi (kecepatan rendah) secara teoritis memiliki tekanan statis yang sedikit lebih tinggi daripada area aliran cepat. Namun, karena skala visualisasi Anda diatur sangat luas (hingga orde 10^6), perbedaan tekanan kecil di tingkat lokal tidak tertangkap secara visual dengan jelas.
- Efisiensi Pompa: Tekanan akhir yang rendah dan seragam menunjukkan bahwa sistem pendinginan ini tidak membutuhkan daya pompa yang sangat besar untuk mengalirkan fluida melalui susunan baterai tersebut, karena hambatan aliran (flow resistance) yang dihasilkan cukup minimal.
Saran Tambahan:
Untuk melihat detail tekanan lokal di sekitar baterai secara lebih jelas, Anda bisa mencoba menyesuaikan batas skala (rescale) pada perangkat lunak CFD Anda agar hanya fokus pada rentang nilai yang ada di kondisi akhir (misalnya dari 0 hingga 1000 Pa), sehingga perbedaan tekanan di antara sel-sel baterai dapat terlihat lebih kontras.
