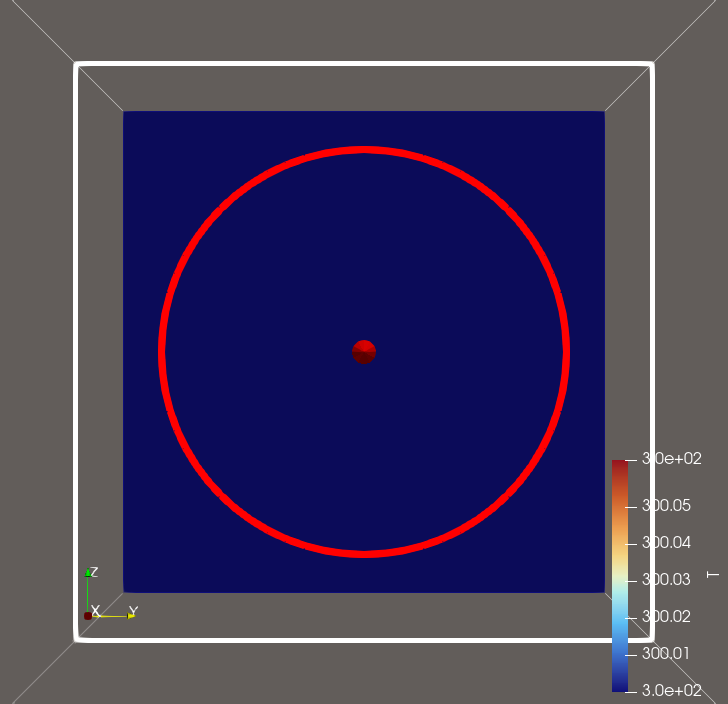

1. Apa yang Sedang Ditampilkan?

Pada gambar terlihat:

• Domain kotak → ruang simulasi CFD
• Titik merah kecil di tengah → sumber panas / burner / ignition source
• Lingkaran merah besar → zona temperatur tinggi
• Area biru → udara normal dengan temperatur rendah
• Color bar kanan → nilai temperatur

Variabel yang dipilih adalah:

T

Artinya:
👉 temperatur fluida/gas.

---

2. Interpretasi Fisik CFD

A. Zona Biru

Area biru menunjukkan:

T ≈ 300 K

atau sekitar:

27°C

Artinya udara masih normal dan belum terkena efek panas signifikan.

---

B. Lingkaran Merah

Lingkaran merah menunjukkan:

isothermal region

atau area dengan temperatur lebih tinggi.

Ini biasanya muncul karena:

• difusi panas
• konduksi
• radiasi
• atau source term panas

Dalam CFD, fenomena ini disebut:

thermal propagation

---

C. Titik Merah Tengah

Ini adalah:

heat source / burner cell

yang menjadi asal energi termal.

Secara matematis CFD:

Persamaan energi diselesaikan:

$\rho c_p \frac{\partial T}{\partial t}+\rho c_p \vec{u}\cdot\nabla T=\nabla\cdot(k\nabla T)+\dot{q}$ρcp​∂t∂T​+ρcp​u⋅∇T=∇⋅(k∇T)+q˙​

Makna:

• sisi kiri → perubahan temperatur
• sisi kanan → difusi panas + heat release

---

3. Mengapa Bentuknya Lingkaran?

Karena:

• sumber panas berada di tengah
• domain simetris
• perpindahan panas isotropik

Maka distribusi panas menyebar radial.

Fenomena ini identik dengan:

2D heat diffusion

Secara teori:

$\frac{\partial T}{\partial t}=\alpha\left(\frac{\partial^2 T}{\partial x^2}+\frac{\partial^2 T}{\partial y^2}\right)$∂t∂T​=α(∂x2∂2T​+∂y2∂2T​)

Ini adalah persamaan dasar heat transfer dalam CFD.

---

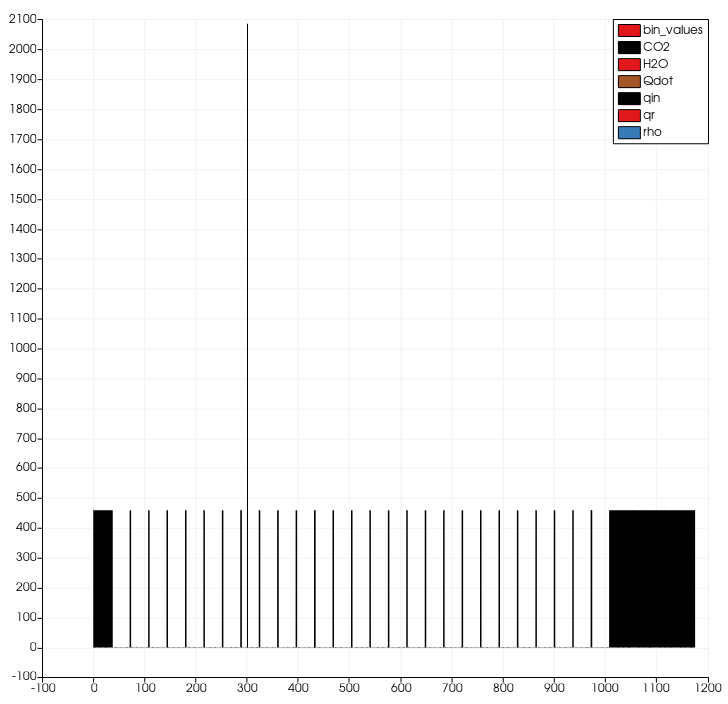

4. Mengapa Temperatur Hampir Sama?

Colorbar menunjukkan:

300.00 – 300.05 K

Perbedaannya sangat kecil.

Artinya:

✅ simulasi masih tahap awal
✅ heat source kecil
✅ heat release rate rendah
✅ belum terjadi plume kuat

Jika api diperbesar:

• lingkaran akan membesar
• gradien warna makin jelas
• plume akan terbentuk ke atas

---

5. Hubungan Dengan Ilmu CFD

CFD bekerja dengan menyelesaikan:

• konservasi massa
• momentum
• energi
• species transport

menggunakan metode numerik.

Persamaan utama:

A. Continuity Equation

$\frac{\partial \rho}{\partial t}+\nabla\cdot(\rho\vec{u})=0$∂t∂ρ​+∇⋅(ρu)=0

---

B. Momentum Equation (Navier-Stokes)

$\rho\left(\frac{\partial \vec{u}}{\partial t}+\vec{u}\cdot\nabla\vec{u}\right)=-\nabla p+\mu\nabla^2\vec{u}+\rho\vec{g}$ρ(∂t∂u​+u⋅∇u)=−∇p+μ∇2u+ρg​

---

C. Energy Equation

Sudah dijelaskan sebelumnya.

Proses Pembuatan Simulasi Ini

SEKARANG COPY TUTORIAL

Jalankan:

cp -r /usr/lib/openfoam/openfoam2212/tutorials/combustion/fireFoam/LES/smallPoolFire3D .

---

Masuk ke folder case

cd smallPoolFire3D

---

Lihat isi folder

ls

Harus muncul:

0
constant
system

---

LANGKAH SELANJUTNYA

Kita akan:

menjalankan tutorial ASLI dulu

Tanpa modifikasi.

Bagus — sebenarnya Anda SUDAH berada di dalam folder smallPoolFire3D.

Terlihat dari prompt terminal Anda:

~/OpenFOAM/edward-v2212/run/miniFire/smallPoolFire3D$

Artinya:
Anda tidak perlu:

cd smallPoolFire3D

lagi.

---

Sekarang langsung cek isi folder

Jalankan:

ls

---

Harus muncul kira-kira:

0
constant
system
Allrun
Allclean

---

Setelah itu:

langsung generate mesh:

blockMesh

---

Setelah selesai:

checkMesh

---

Lalu kirim hasil:

terutama bagian:

Mesh OK.

dan:
jumlah cells.

Bagus — sebenarnya Anda SUDAH berada di dalam folder smallPoolFire3D.

Terlihat dari prompt terminal Anda:

~/OpenFOAM/edward-v2212/run/miniFire/smallPoolFire3D$

Artinya:
Anda tidak perlu:

cd smallPoolFire3D

lagi.

---

Sekarang langsung cek isi folder

Jalankan:

ls

---

Harus muncul kira-kira:

0
constant
system
Allrun
Allclean

---

Setelah itu:

langsung generate mesh:

blockMesh

---

Setelah selesai:

checkMesh

---

Lalu kirim hasil:

terutama bagian:

Mesh OK.

dan:
jumlah cells.
