Perkenalkan, saya Muhammad Rafi Farras, mahasiswa Teknik Perkapalan. Pada kesempatan ini, saya ingin menyampaikan progres pembelajaran simulasi numerik menggunakan software CFDSOF sebagai implementasi dari mata kuliah Metode Numerik dan keterkaitannya dengan analisis Computational Fluid Dynamics (CFD).
1. Intention & Initial Thinking (DAI5)
Dalam progres kali ini, niat saya adalah memahami bagaimana fenomena aliran fluida dapat direpresentasikan secara numerik melalui simulasi komputasi. Pemikiran awal saya adalah bahwa perilaku fluida di dalam suatu domain tidak hanya dapat dijelaskan melalui persamaan teoritis, tetapi juga dapat divisualisasikan secara lebih nyata menggunakan pendekatan numerik, sehingga konsep yang dipelajari pada metode numerik dapat terhubung langsung dengan analisis rekayasa.
2. Proses Simulasi & Validasi Numerik

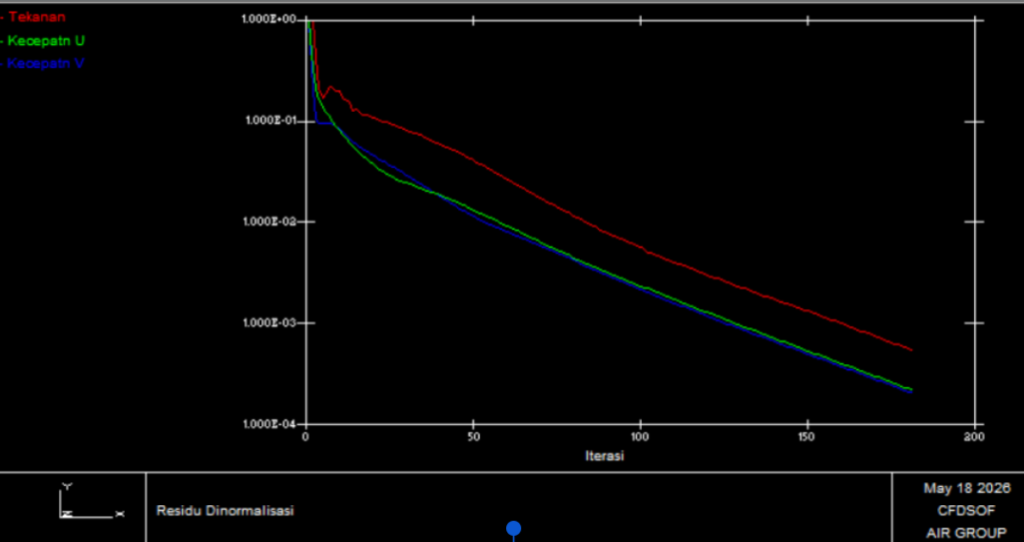

Pada simulasi ini, saya melakukan analisis aliran fluida dua dimensi di dalam domain persegi menggunakan CFDSOF. Berdasarkan grafik residu hasil iterasi, diperoleh bahwa seluruh parameter utama, yaitu tekanan, kecepatan arah U, dan kecepatan arah V, mengalami penurunan residual secara konsisten hingga mencapai orde sekitar 10⁻³ sampai 10⁻⁴ pada iterasi ke-180. Hal ini menunjukkan bahwa solusi numerik telah mencapai kondisi konvergen, sehingga hasil simulasi dapat dinyatakan stabil dan layak untuk dianalisis lebih lanjut.
Secara khusus, residual tekanan menunjukkan penurunan dari nilai awal mendekati 1 menjadi sekitar 5 × 10⁻⁴, sedangkan residual komponen kecepatan U dan V menurun hingga mendekati 2 × 10⁻⁴. Tren ini menandakan bahwa skema numerik yang digunakan berhasil menyelesaikan persamaan momentum dan kontinuitas dengan baik.
3. Analisis Visualisasi Aliran

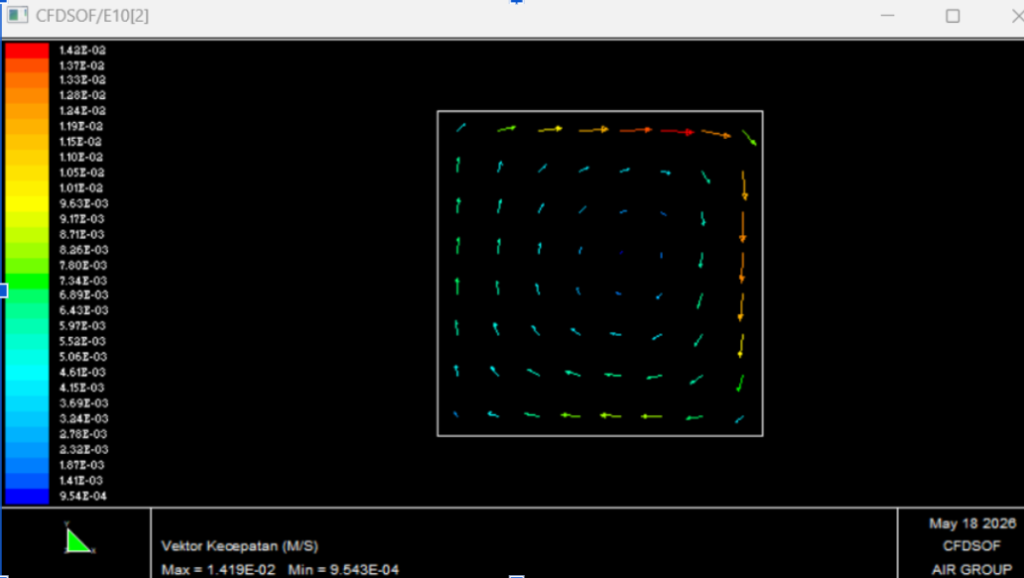

Dari hasil post-processing, terlihat distribusi vektor kecepatan yang membentuk pola sirkulasi di dalam domain. Vektor aliran menunjukkan adanya gerakan berputar searah jarum jam, yang menandakan terbentuknya recirculation zone akibat kondisi batas yang diterapkan. Kecepatan maksimum tercatat sebesar 1.419 × 10⁻² m/s, sedangkan kecepatan minimum sebesar 9.543 × 10⁻⁴ m/s.
Area dengan kecepatan tertinggi berada di dekat batas atas dan sisi kanan domain, ditunjukkan oleh panah berwarna kuning hingga merah. Sementara itu, area pusat domain memiliki kecepatan lebih rendah dengan warna biru-kehijauan, menandakan adanya zona aliran lambat akibat pengaruh interaksi antar lapisan fluida.
4. Analisis Kontur Tekanan
Selain distribusi kecepatan, hasil kontur tekanan statik menunjukkan bahwa distribusi tekanan di dalam domain tidak seragam. Tekanan maksimum tercatat sebesar 1.340 × 10⁻⁴ Pa, sedangkan tekanan minimum sebesar −8.313 × 10⁻⁵ Pa.
Berdasarkan kontur, area tekanan tertinggi berada di sudut kanan atas domain, ditunjukkan oleh warna merah-kuning, sedangkan tekanan terendah berada di bagian tengah domain yang berwarna biru tua. Pola ini menunjukkan bahwa pusat domain mengalami penurunan tekanan akibat efek sirkulasi aliran, yang sesuai dengan teori bahwa daerah dengan percepatan fluida tertentu dapat menghasilkan gradien tekanan lokal.
5. Keterkaitan dengan DAI5 dan Engineering Insight
Hasil ini menunjukkan bahwa tahap Idealization dalam framework DAI5 sangat berpengaruh terhadap kualitas simulasi. Penentuan geometri domain, mesh, dan boundary conditions menjadi faktor utama dalam membentuk pola aliran serta distribusi tekanan yang dihasilkan. Dengan validasi numerik melalui residual yang konvergen, saya dapat memahami bahwa simulasi CFD bukan hanya alat visualisasi, tetapi juga metode analisis kuantitatif yang mampu menjelaskan perilaku fluida secara detail.
Secara engineering, pendekatan ini sangat relevan untuk aplikasi di bidang perkapalan, seperti analisis hambatan kapal, distribusi tekanan pada lambung, serta identifikasi area yang berpotensi menimbulkan turbulensi atau kehilangan energi. Dengan demikian, simulasi numerik memungkinkan proses evaluasi desain dilakukan secara virtual sebelum pengujian fisik, sehingga lebih efisien dari sisi waktu maupun biaya.
6. Kesimpulan
Dari simulasi yang telah dilakukan, dapat disimpulkan bahwa metode numerik melalui CFDSOF berhasil memodelkan aliran fluida secara stabil dan konvergen. Hasil visualisasi menunjukkan terbentuknya pola sirkulasi di dalam domain, dengan kecepatan maksimum sebesar 1.419 × 10⁻² m/s dan rentang tekanan dari −8.313 × 10⁻⁵ Pa hingga 1.340 × 10⁻⁴ Pa. Temuan ini memperkuat pemahaman saya bahwa integrasi teori metode numerik dengan simulasi CFD dapat memberikan gambaran aliran yang lebih komprehensif dan mendukung proses analisis rekayasa secara lebih akurat.
Demikian progres yang dapat saya sampaikan pada kesempatan kali ini. Kurang lebihnya mohon maaf.
Wassalamualaikum Warahmatullahi Wabarakatuh.
