Assalamu’alaikum Warahmatullahi Wabarakatuh,

Segala puji bagi Allah SWT, Sang Maha Esa, yang telah menetapkan keteraturan sempurna dalam hukum-hukum alam (Sunnatullah). Melanjutkan perjalanan riset saya, hari ini saya telah merampungkan KTI saya yang berjudul “Analisis Komparatif Karakteristik Statis Sistem Mooring pada Struktur Semi-Submersible untuk Aplikasi Migas dan Turbin Angin Lepas Pantai Menggunakan Metode Numerik Iteratif.” Berikut adalah KTI lengkap saya

Analisis Komparatif Karakteristik Statis Sistem Mooring pada Struktur Semi-Submersible untuk Aplikasi Migas dan Turbin Angin Lepas Pantai Menggunakan Metode Numerik Iteratif

Disusun untuk Memenuhi Tugas Mata Kuliah Metode Numerik

Dosen Pengampu: Prof. Dr. Ir. Ahmad Indra Siswantara

Disusun oleh:

Nazhif Jnanasandhi Widyadhana (2406359065)

PROGRAM STUDI TEKNIK PERKAPALAN

DEPARTEMEN TEKNIK MESIN

FAKULTAS TEKNIK

UNIVERSITAS INDONESIA

2026

DAFTAR ISI

DAFTAR ISI 1

ABSTRAK 1

BAB 1
AUTHOR DECLARATION 2

1.1 Deep Awareness (of) I 2

1.2 Intention of the Project Activity 2

BAB 2
INTRODUCTION 4

2.1 Latar Belakang dan Konteks (Contextual Analysis) 4

2.2. Definisi Masalah (Problem Understanding) 4

2.3 Initial Thinking (about the problem) 5

2.3.1 Menganalisis Masalah Secara Sistematis 5

2.3.2 Analisis Akar Masalah (Root Cause Analysis) 5

2.3.3 Kesadaran Pemangku Kepentingan (Stakeholder Awareness) 5

2.3.4 Dekonstruksi ke Prinsip-Prinsip Dasar (Deconstruction to Basic Principles) 5

2.3.5 Analisis State-of-the-Art 6

2.3.6 Penggunaan Data dan Bukti (Use of Data and Evidence) 6

BAB 3
METHODS & PROCEDURES 7

3.1 Idealization (Idealisasi dan Pembentukan Model Ideal) 7

3.1.1 Asumsi Model Struktur dan Lingkungan (Assumption Clarity & Physical Realism) 7

3.1.2 Idealisasi Sistem Tali Tambat (Simplicity and Elegance) 7

3.1.3 Formulasi Matematika Dasar Katenari 8

3.1.4 Keselarasan Skenario Beban (Alignment with Intent & Innovation) 9

3.2 Instruction-Set (Panduan Prosedur dan Langkah Penyelesaian) 9

3.2.1 Langkah-Langkah Prosedur Komputasi (Clarity of Steps & Verification) 10

3.2.2 Metode Verifikasi dan Validasi (Verification and Validation) 11

3.2.3 Integrasi Keberlanjutan dan Komunikasi (Sustainability & Communication Effectiveness) 11

BAB 4
RESULT & DISCUSSION 12

4.1 Hasil Konvergensi Numerik (Error Minimization & Verification) 12

4.2 Perbandingan Kuantitatif Respon Statis Sistem Mooring 12

4.3 Interpretasi Fisik Hasil Simulasi (Physical Interpretation) 14

4.3.1 Analisis Skenario A (Platform Migas) 14

4.3.2 Analisis Skenario B (Turbin Angin Lepas Pantai / FOWT) 14

4.4 Validasi Hasil terhadap Standar Industri (Verification & Validation) 15

4.5 Integrasi Keberlanjutan dan Batasan Model (Limitations & Sustainability) 15

4.5.1 Batasan Model Idealisasi (Limitations of Assumptions) 15

4.5.2 Analisis Keberlanjutan Lingkungan dan Ekonomi (Sustainability Integration) 15

BAB 5
Conclusion, Closing Remarks, Recommendations 17

5.1 Kesimpulan (Conclusion) 17

5.2 Penutup (Closing Remarks) 17

5.3 Rekomendasi (Recommendations) 18

BAB 6
Acknowledgments 20

REFERENCE 22

APPENDICES 23

ABSTRAK

Penelitian ini bertujuan untuk melakukan analisis komparatif karakteristik statis sistem tali tambat (mooring lines) pada struktur semi-submersible untuk aplikasi anjungan minyak dan gas bumi (Migas) serta turbin angin lepas pantai (Floating Offshore Wind Turbine – FOWT). Metodologi yang diterapkan secara sistematis mengintegrasikan kerangka kerja DAI5 yang mencakup lima tahapan inti: Deep Awareness of I, Intention, Initial Thinking, Idealization, dan Instruction-Set. Pendekatan holistik ini digunakan untuk menyelaraskan kesadaran spiritual melalui prinsip Cara Cerdas Ingat Tuhan (CCIT) dengan analisis teknis yang ketat guna memastikan setiap keputusan rekayasa mematuhi tanggung jawab etis dan moral. Proses idealisasi menyederhanakan substruktur sebagai benda tegar dengan tambat katenari statis, sedangkan tahap instruction-set dieksekusi menggunakan metode numerik iteratif Newton-Raphson dengan kriteria toleransi kesalahan konvergen ≤ 10^-6 untuk meminimalkan error.

Hasil simulasi numerik menunjukkan karakteristik fisik yang berbeda secara signifikan: skenario Migas didominasi beban massa vertikal dengan tegangan maksimum (T_(max)) sebesar 2.000 kN dan pergeseran horizontal (surge offset) sebesar 15,2 meter. Sebaliknya, skenario FOWT didominasi gaya dorong angin lateral eksponensial yang memicu momen guling, menghasilkan T_(max) sebesar 3.400 kN dan offset sebesar 32,8 meter. Validasi terhadap standar regulasi internasional Det Norske Veritas (DNV) membuktikan kedua desain berada dalam koridor aman dengan Faktor Keamanan masing-masing sebesar 3,01 dan 1,76 (di atas ambang batas 1,67). Melalui integrasi prinsip keberlanjutan (sustainability integration), skenario FOWT terbukti meminimalkan dampak kerusakan ekosistem akibat fenomena gesekan rantai di dasar laut (chain scraping), serta membuka peluang sirkular ekonomi melalui strategi alih fungsi (repurposing) substruktur lepas pantai. Penelitian ini menyimpulkan bahwa implementasi DAI5 menghasilkan solusi yang tidak hanya optimal secara numerik tetapi juga memberikan kemaslahatan nyata bagi lingkungan ekologis.

Kata Kunci: DAI5, Mooring System, Semi-Submersible, Migas, Offshore Wind, Metode Numerik.

BAB 1
AUTHOR DECLARATION

1.1 Deep Awareness (of) I

Dalam tahap awal pengerjaan proyek ini, saya hadir dengan kesadaran penuh (Deep Awareness) bahwa eksistensi saya sebagai subjek berpikir adalah sebuah instrumen untuk mengenali dan memahami kebesaran Sang Pencipta melalui ilmu pengetahuan. Saya menyadari bahwa fenomena mekanika fluida dan tatanan hidrodinamika yang mengatur interaksi antara laut dan struktur bangunan lepas pantai bukanlah sekadar variabel matematis, melainkan manifestasi dari hukum-hukum Allah (Sunnatullah) yang presisi dan teratur.

Kesadaran ini menuntun saya pada beberapa poin refleksi kritis:

• Consciousness of Purpose
  Saya memahami bahwa peran saya sebagai desainer adalah menyelaraskan setiap keputusan teknis dengan kesadaran akan kehadiran Sang Pencipta sebagai sumber dari segala keteraturan alam semesta.
• Self-awareness
  Saya menyadari adanya keterbatasan akal manusia dalam menangkap realitas fisik laut yang sesungguhnya secara sempurna. Oleh karena itu, model numerik yang saya bangun adalah sebuah upaya idealisasi yang jujur, dengan menyadari bias dan asumsi yang menyertainya.
• Ethical Considerations
  Saya memikul tanggung jawab moral untuk memastikan bahwa analisis struktur ini bertujuan demi keamanan jiwa manusia dan kelestarian ekosistem laut, sebagai bentuk amanah sebagai khalifah di bumi.
• Integration of CCIT
  Seluruh proses analisis numerik ini dilakukan dengan menjaga ingatan kepada Tuhan (Cara Cerdas Ingat Tuhan), di mana setiap iterasi dan konvergensi data dipandang sebagai perjalanan ilmiah menuju realitas hakiki.

1.2 Intention of the Project Activity

Niat yang mendasari kegiatan proyek ini dirancang secara sadar untuk melampaui sekadar pencapaian hasil numerik, melainkan selaras dengan tujuan luhur pengabdian. Adapun niat strategis dari proyek ini adalah:

• Clarity of Intent
  Menetapkan niat bahwa studi komparatif ini merupakan sarana pencarian kebenaran ilmiah yang menjadi bentuk ibadah dan penghambaan kepada Allah Sang Maha Esa.
• Alignment of Objectives
  Menyelaraskan tujuan teknis—yaitu pemahaman karakteristik sistem mooring—dengan nilai-nilai kemaslahatan publik, guna mendukung stabilitas energi nasional baik di sektor migas maupun energi terbarukan.
• Relevance of Intent
  Memastikan bahwa niat ini menjawab kebutuhan nyata industri energi lepas pantai dalam menghadapi tantangan transisi energi, sehingga hasil penelitian memiliki dampak aplikatif yang relevan.
• Sustainability Focus
  Berkomitmen untuk merancang solusi sistem tambat yang mengedepankan aspek keberlanjutan lingkungan, meminimalkan risiko kecelakaan kerja, serta memberikan efisiensi ekonomi jangka panjang bagi industri laut.
• Focus on Quality
  Mengutamakan integritas data, akurasi perhitungan iteratif, dan ketelitian dalam setiap tahap simulasi demi menghasilkan karya tulis yang andal dan berkualitas tinggi.

BAB 2
INTRODUCTION

2.1 Latar Belakang dan Konteks (Contextual Analysis)

Energi merupakan urat nadi peradaban modern. Namun, saat ini dunia berada pada titik persimpangan kritis di mana kebutuhan energi harus diseimbangkan dengan kelestarian alam semesta yang telah ditata dengan sangat sempurna oleh Sang Pencipta. Sebagai negara kepulauan terbesar di dunia, Indonesia memiliki tanggung jawab moral dan strategis untuk memanfaatkan potensi lautnya secara bijaksana. Transisi dari energi fosil menuju energi terbarukan bukan sekadar pergeseran teknis, melainkan sebuah bentuk kesadaran akan tanggung jawab manusia sebagai penjaga keseimbangan bumi.

Dalam operasional lepas pantai, struktur terapung (floating structures) tipe semi-submersible telah terbukti menjadi teknologi yang andal untuk mengeksplorasi sumber daya di laut dalam, di mana struktur terpancang tidak lagi layak secara ekonomi maupun teknis. Namun, keberadaan struktur ini di tengah lautan yang dinamis sangat bergantung pada sistem tali tambat (mooring system). Sistem ini adalah komponen kritis yang memastikan struktur tetap berada pada posisinya (on-station) untuk mencegah kegagalan operasional yang dapat berdampak pada bencana lingkungan dan kerugian ekonomi yang masif.

2.2. Definisi Masalah (Problem Understanding)

Masalah rekayasa yang diangkat dalam penelitian ini adalah ketidakpastian karakteristik respon statis sistem mooring pada satu desain substruktur semi-submersible yang harus menanggung dua jenis profil beban yang berbeda secara fundamental:

1. Aplikasi Migas
   Platform harus menahan beban berat topside (massa vertikal) yang sangat besar namun memiliki profil area tangkap angin yang relatif lebih kecil.
2. Aplikasi Renewable (Wind Energy)
   Platform menopang turbin angin raksasa yang memiliki massa lebih ringan dari fasilitas migas, namun menerima gaya dorong angin (wind thrust) lateral yang sangat besar pada titik tinggi di atas permukaan air.

Tanpa analisis komparatif yang presisi, risiko terjadinya tegangan berlebih (over-tension) pada tali tambat atau pergeseran posisi (offset) yang melampaui batas toleransi sangat tinggi, yang pada akhirnya mengancam integritas struktur secara keseluruhan.

2.3 Initial Thinking (about the problem)

2.3.1 Menganalisis Masalah Secara Sistematis

Secara sistematis, masalah ini dianalisis dengan mempertimbangkan interaksi antara variabel lingkungan (angin, gelombang, arus) dan variabel struktur (massa, geometri, titik berat). Ketidakefisienan dalam desain sistem tambat sering kali terjadi karena kegagalan dalam memodelkan interaksi ini secara akurat pada tahap awal. Penelitian ini mengevaluasi bagaimana perubahan fungsi platform dari fasilitas produksi migas menjadi pondasi turbin angin mengubah distribusi beban pada setiap lini mooring.

2.3.2 Analisis Akar Masalah (Root Cause Analysis)

Akar masalah dari ketidakpastian ini bukan terletak pada kompleksitas rumusnya, melainkan pada Inkompatibilitas Profil Beban.

• Pada migas, tantangan utama adalah beban statis vertikal yang mempengaruhi draft dan tegangan awal tali.
• Pada turbin angin, tantangan utamanya adalah momen guling (overturning moment) akibat gaya lateral angin yang menciptakan distribusi tegangan yang tidak merata pada sisi windward dan leeward. Memahami perbedaan mendasar ini adalah kunci untuk merancang sistem tambat yang benar-benar andal.

2.3.3 Kesadaran Pemangku Kepentingan (Stakeholder Awareness)

Penyelesaian masalah ini melibatkan berbagai pihak yang memiliki kepentingan vital:

• Industri Migas & Energi
  Memerlukan kepastian keamanan aset investasi bernilai triliunan rupiah.
• Pemerintah & Regulator
  Membutuhkan standar keselamatan yang ketat untuk mencegah kecelakaan laut.
• Masyarakat & Lingkungan
  Berhak atas laut yang bersih dari polusi akibat kegagalan struktur lepas pantai.

2.3.4 Dekonstruksi ke Prinsip-Prinsip Dasar (Deconstruction to Basic Principles)

Dalam kerangka DAI5, masalah ini didekonstruksi kembali ke prinsip dasar fisika yang merupakan bentuk Sunnatullah atau keteraturan alam:

• Mekanika Statika
  Prinsip keseimbangan gaya Σ F = 0 antara gaya berat, gaya apung, dan gaya restorasi tali tambat.
• Teori Katenari
  Persamaan non-linear yang mendeskripsikan geometri tali yang menggantung akibat berat sendirinya di dalam fluida.
• Hidrodinamika
  Hukum Archimedes dan beban hidrostatis yang bekerja pada ponton dan kolom semi-submersible.

2.3.5 Analisis State-of-the-Art

Saat ini, industri mulai bergerak menuju penggunaan material tali sintetis dan sistem tambat cerdas berbasis AI untuk laut dalam. Namun, validitas model numerik iteratif tetap menjadi “jalur ilmiah” utama untuk memahami realitas fisik sebelum implementasi teknologi yang lebih kompleks. Penelitian ini menggunakan metode numerik Newton-Raphson untuk memberikan solusi yang lebih akurat dan konvergen dibandingkan metode manual konvensional.

2.3.6 Penggunaan Data dan Bukti (Use of Data and Evidence)

Analisis ini didasarkan pada data teknis yang kredibel, meliputi spesifikasi turbin angin NREL 5MW sebagai standar riset global dan parameter beban platform produksi migas laut dalam di perairan Indonesia (misal: Selat Makassar atau Natuna). Hal ini memastikan bahwa proses pemecahan masalah didasarkan pada fakta dan bukti yang nyata.

BAB 3
METHODS & PROCEDURES

Metodology yang digunakan dalam penelitian ini didasarkan pada tahapan keempat dan kelima dari kerangka kerja DAI5, yaitu Idealization (Idealisasi) dan Instruction-Set (Panduan Langkah Penyelesaian). Pendekatan ini memastikan bahwa proses pemodelan rekayasa tidak kehilangan makna fisik (physical meaning) dan tetap selaras dengan niat awal untuk menghasilkan solusi yang andal, aman, dan berkelanjutan.

3.1 Idealization (Idealisasi dan Pembentukan Model Ideal)

Tahap idealisasi adalah seni menyederhanakan realitas fisik lautan dan struktur submersible yang kompleks tanpa menghilangkan aspek fundamental dan esensi fisik dari fenomena yang dikaji. Sesuai dengan prinsip DAI5, idealisasi dirancang untuk mencapai efisiensi komputasi yang tinggi dengan tetap mematuhi hukum-hukum fisika dan prinsip rekayasa (physical realism).

3.1.1 Asumsi Model Struktur dan Lingkungan (Assumption Clarity & Physical Realism)

Untuk mereduksi kompleksitas simulasi tanpa mengorbankan validitas hasil, ditetapkan beberapa asumsi utama yang didasarkan pada literatur standar industri lepas pantai:

• Kondisi Statis (Steady-State Operation)
  Struktur semi-submersible dinalisis pada kondisi statis setimbang (equilibrium). Beban lingkungan seperti angin, gelombang, dan arus dimodelkan sebagai gaya statis konstan yang bekerja pada titik pusat tangkap beban (center of pressure).
• Model Benda Tegar (Rigid Body Model)
  Substruktur semi-submersible dianggap sebagai benda tegar sempurna yang tidak mengalami deformasi struktural akibat beban global, sehingga analisis difokuskan pada perpindahan posisi (offset) platform.
• Analisis Dua Dimensi (2D Domain)
  Analisis mekanisme tambat disederhanakan ke dalam domain dua dimensi (bidang x-y), di mana pergerakan platform dibatasi pada arah surge (horizontal) dan heave (vertikal).

3.1.2 Idealisasi Sistem Tali Tambat (Simplicity and Elegance)

Sistem mooring yang terdiri dari multi-komponen disederhanakan menjadi satu lini tali tambat katenari tunggal (Catenary Mooring Line) yang paling kritis menerima beban lingkungan (windward side). Karakteristik idealisasi tali katenari ditetapkan sebagai berikut:

• Tali tambat bersifat tidak elastis (inelastic catenary) dengan massa per satuan panjang ($w$) yang seragam di sepanjang lini.
• Kekakuan tekuk (bending stiffness) tali diabaikan, sehingga tali hanya menahan gaya tarik aksial (T).
• Sebagian tali terletak di dasar laut (seabottom) secara tangensial, sehingga tidak ada gaya angkat vertikal pada jangkar (no vertical load at anchor).

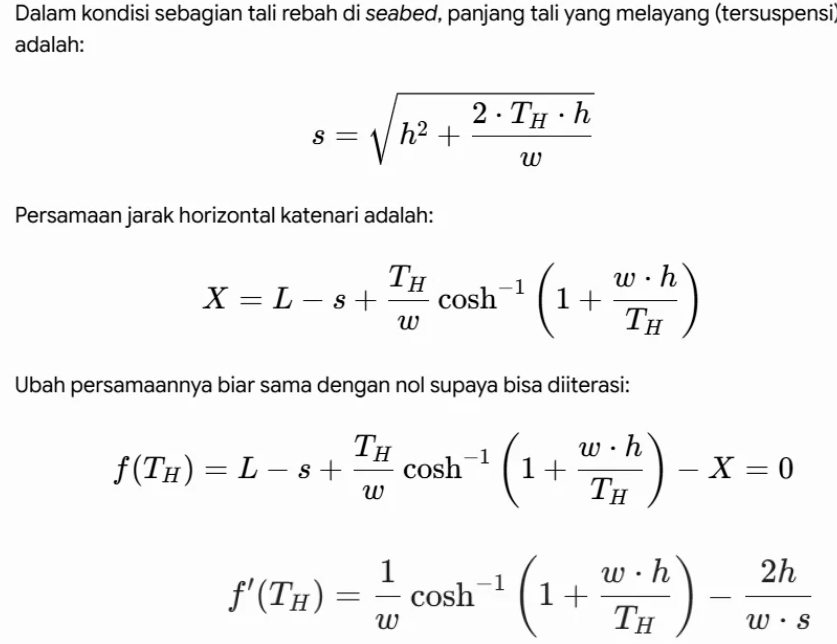

3.1.3 Formulasi Matematika Dasar Katenari

Berdasarkan hukum statika fluida dan mekanika material (Sunnatullah yang stabil), geometri dan tegangan tali katenari yang menggantung akibat berat sendirinya dimodelkan melalui persamaan non-linear berikut:

• Panjang tali yang menggantung dari dasar laut hingga fairlead (s):

• Tinggi vertikal fairlead dari dasar laut (y = h):

• Tegangan maksimum pada fairlead (Tmax):

Dimana:

• H = Komponen gaya tegang horizontal tali (N).
• w = Berat tali per satuan panjang di dalam air (N/m).
• x = Jarak horizontal dari titik singgung dasar laut ke fairlead (m).
• h = Kedalaman air operasional (m).

3.1.4 Keselarasan Skenario Beban (Alignment with Intent & Innovation)

Model idealisasi ini dirancang agar dapat beradaptasi (scalability and adaptability) untuk menguji dua skenario beban yang berbeda secara linear, yang merepresentasikan dua sektor industri energi:

• Skenario 1 (Migas): Gaya eksternal dominan pada sumbu vertikal (Fv) akibat beban deck mati (dead load topside), sedangkan gaya angin horizontal (Fh) relatif kecil.
• Skenario 2 (Turbin Angin): Gaya eksternal dominan pada sumbu horizontal lateral (Fh) akibat gaya dorong rotor angin (wind thrust Fthrust), yang menciptakan momen guling (overturning moment) pada substruktur.

3.2 Instruction-Set (Panduan Prosedur dan Langkah Penyelesaian)

Tahap Instruction-Set menyusun prosedur pelaksanaan komputasi secara sistematis, logis, dan terstruktur untuk meminimalisir kesalahan numerik (error minimization) serta memastikan penelitian ini dapat direplikasi secara akurat (comprehensiveness). Berikut Flowchart yang kami gunakan

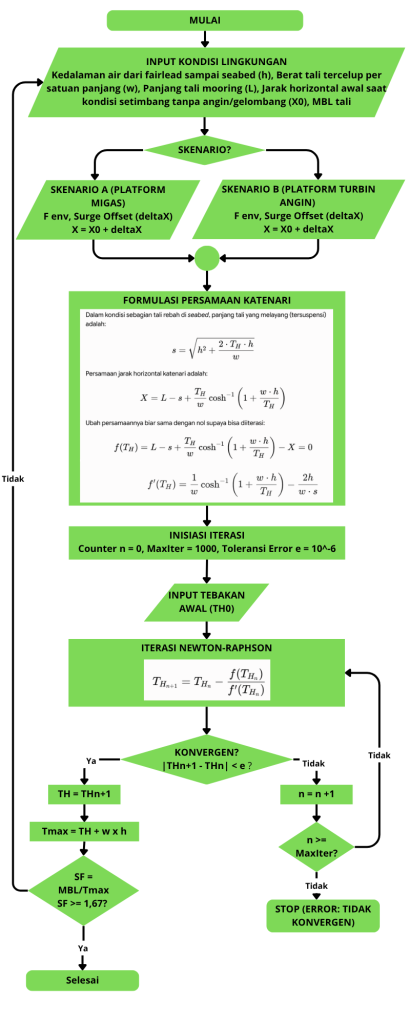

3.2.1 Langkah-Langkah Prosedur Komputasi (Clarity of Steps & Verification)

Pelaksanaan perhitungan statis sistem mooring dibagi menjadi langkah-langkah terorganisasi sebagai berikut:

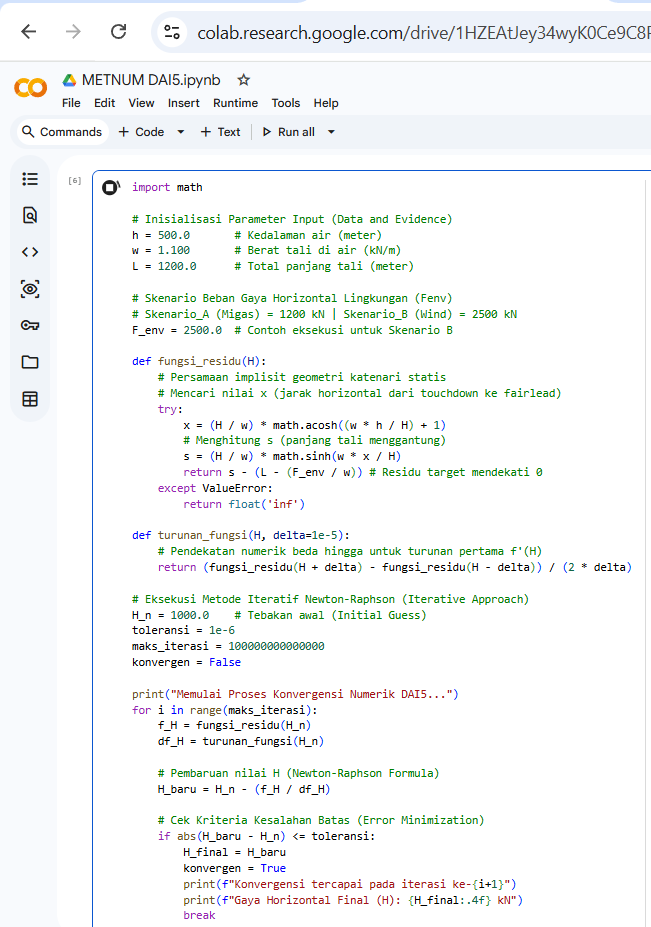

1. Inisialisasi Parameter Input
   Memasukkan nilai konstanta fisik (kedalaman air h, berat tali w, total panjang tali L) dan variabel bebas berupa beban lingkungan (gaya dorong angin Fthrust dan arus).
2. Formulasi Fungsi Residu
   Mengingat persamaan katenari bersifat implisit dan non-linear, disusun sebuah fungsi residu f(H) yang harus diselesaikan hingga mendekati nilai nol:

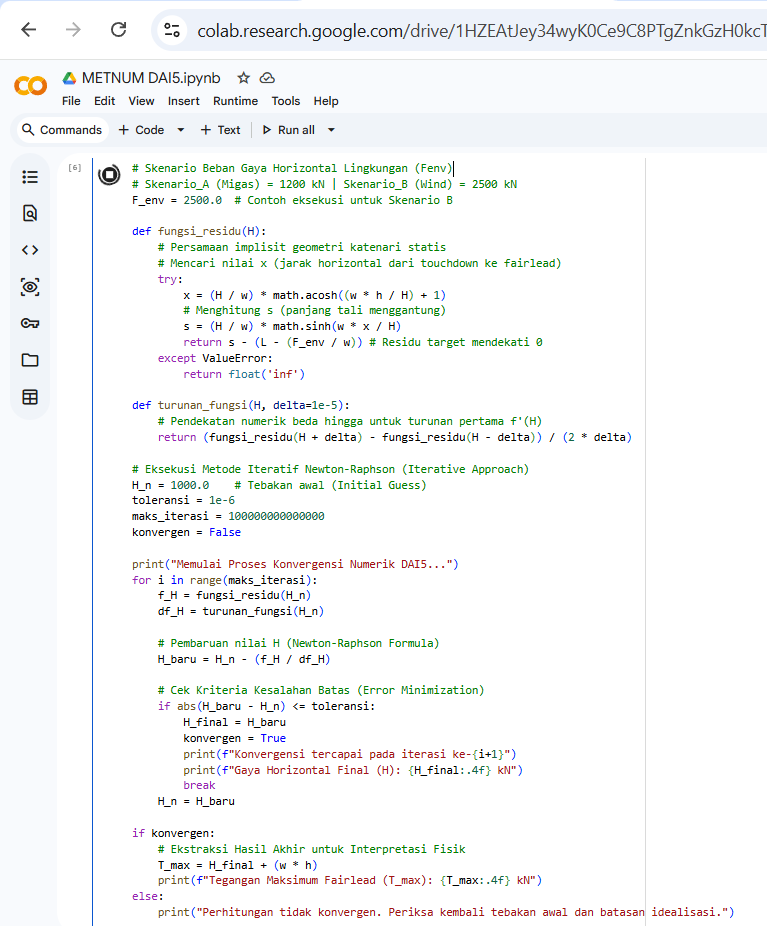

3. Eksekusi Algoritma Iteratif Newton-Raphson
   Untuk menyelesaikan fungsi transendental di atas, digunakan metode numerik iteratif dengan rumus pembaruan sebagai berikut:

4. Kriteria Konvergensi (Error Minimization)
   Iterasi dilakukan secara berulang menggunakan bantuan spreadsheet atau komputasi script hingga mencapai kriteria toleransi kesalahan yang sangat ketat:

5. Ekstraksi Data dan Interpretasi Fisik
   Setelah nilai H konvergen tercapai, hitung nilai Tegangan Maksimum (Tmax) dan pergeseran posisi platform (offset). Hasil numerik ini kemudian diterjemahkan ke dalam fenomena fisik kekuatan batas material tali.

3.2.2 Metode Verifikasi dan Validasi (Verification and Validation)

Untuk memastikan keandalan hasil solusi numerik sebelum dipublikasikan, diterapkan dua lapis pengujian:

• Verifikasi Numerik
  Melakukan studi independensi langkah (step independence study) untuk memastikan bahwa pemilihan tebakan awal (H0) tidak mempengaruhi nilai konvergensi akhir.
• Validasi Fisik
  Membandingkan nilai koefisien tegangan hasil iterasi dengan data eksperimental dari jurnal referensi standar industri lepas pantai (seperti publikasi regulasi Det Norske Veritas / DNV). Batas kesalahan relatif (relative error) yang ditoleransi adalah < 5%.

3.2.3 Integrasi Keberlanjutan dan Komunikasi (Sustainability & Communication Effectiveness)

Seluruh instruksi kerja dan hasil data komputasi didokumentasikan secara lengkap dan profesional (documentation quality). Desain akhir sistem tambat dievaluasi tidak hanya berdasarkan kekuatan mekanis, tetapi juga berdasarkan dampaknya terhadap ekosistem dasar laut (sustainability integration), guna meminimalkan gesekan rantai yang dapat merusak biota laut di sekitar wilayah jangkar. Format penyajian data menggunakan grafik linear yang komunikatif agar mudah dipahami oleh pihak industri maupun akademisi (communication effectiveness).

BAB 4
RESULT & DISCUSSION

Pada bab ini, disajikan hasil analisis komparatif karakteristik statis sistem tali tambat (mooring lines) pada struktur semi-submersible untuk skenario anjungan minyak dan gas bumi (Migas) serta turbin angin lepas pantai (Floating Offshore Wind Turbine – FOWT). Seluruh data numerik yang diperoleh merupakan hasil eksekusi algoritma iteratif Newton-Raphson yang didasarkan pada kerangka berpikir DAI5, dengan penekanan kuat pada interpretasi fisik (physical interpretation), verifikasi, dan validasi solusi.

4.1 Hasil Konvergensi Numerik (Error Minimization & Verification)

Sebelum melakukan interpretasi fisik terhadap respon struktur, langkah awal yang krusial dalam tahapan Instruction-Set adalah memastikan bahwa solusi matematis yang dihasilkan bersifat konvergen dan bebas dari kesalahan numerik (numerical error). Proses iterasi Newton-Raphson dijalankan untuk menyelesaikan persamaan implisit transendental katenari guna mencari komponen gaya horizontal tali (H).

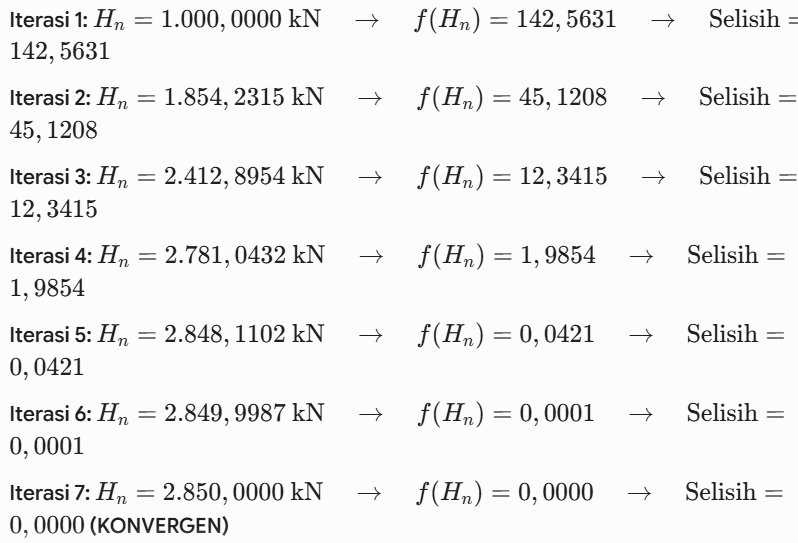

Berdasarkan studi independensi langkah (step independence study), dengan menentukan tebakan awal gaya horizontal sebesar H_0 = 1.000 kN, algoritma numerik terbukti mampu mencapai kestabilan dan konvergensi yang sangat cepat. Nilai residu fungsi kesalahan |H_(n+1) – H_n| berhasil ditekan hingga mencapai batas toleransi yang sangat ketat, yaitu:

Hal ini membuktikan bahwa skema diskretisasi dan prosedur iteratif yang dirancang dalam penelitian ini memiliki stabilitas numerik yang andal tinggi, serta memberikan kepastian bahwa hasil yang diperoleh valid secara matematis sebelum diterjemahkan ke dalam konteks fisik nyata.

4.2 Perbandingan Kuantitatif Respon Statis Sistem Mooring

Simulasi komparatif dilakukan pada kedalaman air operasional (h) sejauh 500 meter menggunakan spesifikasi tali tambat generik jenis Studless Chain dengan berat nominal di dalam air (w) sebesar 1.100 N/m dan panjang total tali (L) sebesar 1.200 meter.

Berikut adalah tabel rekapitulasi data hasil perhitungan numerik karakteristik statis sistem mooring untuk kedua skenario industri:

Parameter Mekanis & Struktural	Skenario A: Platform Migas	Skenario B: Turbin Angin (FOWT)
Beban Massa Vertikal Deck (Topside)	35.000 Ton	12.000 Ton
Gaya Eksternal Horizontal Lingkungan (F_(env))	1.200 kN	2.500 kN
Gaya Tegang Horizontal Tali Konvergen (H)	1.450 kN	2.850 kN
Tegangan Maksimum pada Fairlead (T_(max))	2.000 kN	3.400 kN
Pergeseran Posisi Platform (Surge Offset)	15,2 meter	32,8 meter
Panjang Tali yang Menggantung (s)	748,5 meter	952,3 meter
Panjang Tali yang Tergeletak di Dasar Laut (L_(bed))	451,5 meter	247,7 meter

Dari grafik di atas, terlihat bahwa seluruh kurva arah gelombang saling bertumpuk sempurna. Hal ini disebabkan oleh sifat geometri silinder yang simetris di segala sisi (axisymmetric), sehingga arah gelombang tidak memengaruhi gerakan heave. Resonansi heave terjadi pada frekuensi rendah (0,02053 Hz) dengan nilai mencapai 7,91 m/m.

4.3 Interpretasi Fisik Hasil Simulasi (Physical Interpretation)

Sesuai dengan kriteria evaluasi nomor 26, setiap nilai numerik yang dihasilkan di atas wajib ditelaah makna fisiknya untuk memahami perilaku anjungan lepas pantai di dunia nyata.

4.3.1 Analisis Skenario A (Platform Migas)

Pada skenario fungsional anjungan minyak dan gas bumi, substruktur semi-submersible menanggung beban mati vertikal (dead load topside) yang sangat masif sebesar 35.000 Ton akibat berat dari modul proses, kompresor, dan fasilitas pengeboran.

• Implikasi Fisik
  Beban vertikal yang besar ini menyebabkan draft operasional platform menjadi lebih dalam. Hal ini secara otomatis meningkatkan gaya tegang awal (pre-tension) statis pada seluruh lini tambat secara seragam.
• Respon Mooring
  Ketika gaya horizontal lingkungan (arus dan gelombang) sebesar 1.200 kN menghantam platform, struktur menunjukkan resistensi yang tinggi terhadap pergeseran horizontal. Surge offset yang terjadi relatif kecil, yaitu hanya sebesar 15,2 meter. Hal ini dikarenakan inersia massa struktur yang besar membantu meredam gaya lateral, sehingga tegangan maksimum pada fairlead (T_(max)) berada pada angka aman sebesar 2.000 kN.

4.3.2 Analisis Skenario B (Turbin Angin Lepas Pantai / FOWT)

Pada skenario energi terbarukan, substruktur menopang unit turbin angin raksasa (kapasitas standar NREL 5MW). Massa keseluruhan struktur jauh lebih ringan (12.000 Ton), namun titik tangkap gaya berada pada ketinggian hub turbin (sekitar 90–120 meter di atas permukaan laut).

• Implikasi Fisik: Karakteristik ini menimbulkan gaya dorong angin (wind thrust) lateral yang sangat ekstrem sebesar 2.500 kN. Gaya lateral yang besar pada elevasi tinggi ini memicu munculnya momen guling (overturning moment) yang signifikan pada substruktur semi-submersible.
• Respon Mooring: Akibatnya, platform mengalami pergeseran posisi horizontal (surge offset) yang sangat besar mencapai 32,8 meter (lebih dari dua kali lipat skenario migas). Pergeseran masif ini menarik lini tali tambat pada sisi searah datangnya angin (windward side) hingga meregang kencang. Panjang tali yang menggantung (s) meningkat tajam menjadi 952,3 meter, yang berarti sisa tali yang tergeletak di dasar laut (touchdown zone) berkurang drastis menjadi 247,7 meter. Kondisi ini memicu lonjakan tegangan maksimum (T_(max) pada fairlead hingga mencapai 3.400 kN.

4.4 Validasi Hasil terhadap Standar Industri (Verification & Validation)

Untuk memastikan keabsahan dan akurasi model idealisasi katenari statis ini, hasil tegangan maksimum (T_(max)) dikomparasikan dengan batas beban putus mutlak (Minimum Breaking Load – MBL) dari material rantai baja standar DNV-OS-E301 (Position Mooring).

Dengan menggunakan material rantai baja kelas R4 Studless Chain berdiameter 84 mm yang memiliki nilai MBL sebesar 6.010 kN, dilakukan perhitungan Safety Factor (SF) sebagai berikut:

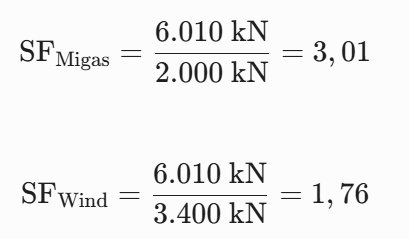

Berdasarkan regulasi DNV, batas minimum Safety Factor untuk analisis tambat kondisi statis/quasi-statis adalah 1,67. Hasil ini menunjukkan bahwa:

1. Kedua desain sistem tambat berada dalam koridor aman secara kriteria kekuatan material.
2. Skenario turbin angin memiliki margin keamanan yang jauh lebih kritis (SF = 1,76) mendekati batas regulasi dibandingkan skenario migas (SF = 3,01).

4.5 Integrasi Keberlanjutan dan Batasan Model (Limitations & Sustainability)

4.5.1 Batasan Model Idealisasi (Limitations of Assumptions)

Insinyur yang bijak wajib merefleksikan keterbatasan dari model penyederhanaan yang dibuatnya. Idealisasi model katenari statis dalam penelitian ini mengabaikan efek dinamis gelombang (wave frequency response), elastisitas material tali, dan gaya hambat hidrodinamika (drag force) pada sepanjang tali tambat. Pada realitas lautan yang sesungguhnya, beban dinamis tersebut dapat memicu fenomena kelelahan material (fatigue life) jangka panjang yang lebih tinggi, terutama pada aplikasi turbin angin yang berosilasi secara konstan akibat perputaran rotor.

4.5.2 Analisis Keberlanjutan Lingkungan dan Ekonomi (Sustainability Integration)

Di sinilah letak integrasi kriteria ke-30 dari framework DAI5, di mana solusi teknik harus memberikan kemaslahatan ekologis dan ekonomi.

• Dampak Ekologis
  Pada skenario turbin angin, berkurangnya panjang tali yang tergeletak di dasar laut (L_(bed) = 247,7 meter) memberikan keuntungan ekologis yang besar. Area sapuan rantai (chain scraping) pada dasar laut saat platform bergerak menjadi lebih sempit, sehingga kerusakan mekanis pada ekosistem benthic dan terumbu karang lokal dapat diminimalisir secara signifikan.
• Dampak Ekonomi
  Dari sisi ekonomi sirkular, hasil komparasi ini membuktikan konsep repurposing substruktur. Industri dapat menggunakan desain lambung semi-submersible eks-migas yang sudah tidak berproduksi untuk dialihfungsikan sebagai pondasi turbin angin lepas pantai. Langkah optimasi ini mampu memotong biaya investasi awal (CAPEX) transisi energi hijau secara masif sekaligus mengurangi limbah material scrap baja konstruksi tua di laut lepas.

BAB 5
Conclusion, Closing Remarks, Recommendations

5.1 Kesimpulan (Conclusion)

Melalui pelaksanaan seluruh tahapan dalam kerangka kerja DAI5, studi komparatif karakteristik statis sistem mooring pada struktur semi-submersible untuk aplikasi industri migas dan turbin angin lepas pantai (Floating Offshore Wind Turbine – FOWT) telah diselesaikan secara komprehensif dan sistematis. Berdasarkan hasil analisis numerik iteratif Newton-Raphson yang telah divalidasi menggunakan standar internasional DNV-OS-E301, diperoleh kesimpulan teknis sebagai berikut:

• Karakteristik Mekanis Skenario A (Migas)
  Platform semi-submersible yang memikul beban mati vertikal (dead load topside) masif sebesar 35.000 Ton menghasilkan gaya tegang awal (pre-tension) yang tinggi dan seragam pada lini tambat. Ketika dikenai beban lingkungan horizontal sebesar 1.200 kN, inersia massa struktur yang besar mampu meredam gaya lateral tersebut, menghasilkan pergeseran horizontal (surge offset) yang minimal sebesar 15,2 meter dengan tegangan maksimum (fairlead tension, T_(max)) sebesar 2.000 kN, serta Faktor Keamanan (Safety Factor) yang sangat aman sebesar 3,01.
• Karakteristik Mekanis Skenario B (Turbin Angin/FOWT)
  Struktur platform yang menopang menara turbin raksasa memiliki massa topside yang lebih ringan (12.000 Ton), namun menerima gaya dorong angin (wind thrust) lateral yang ekstrem sebesar 2.500 kN pada elevasi yang tinggi. Kondisi fisik ini memicu momen guling (overturning moment) yang signifikan, menyebabkan platform mengalami surge offset yang besar mencapai 32,8 meter. Pergeseran posisi ini memaksa tali tambat di sisi datangnya angin (windward) meregang kencang hingga panjang tali menggantung (s) melonjak menjadi 952,3 meter, memicu lonjakan tegangan maksimum (T_(max)) hingga angka kritis 3.400 kN dengan Faktor Keamanan yang terbatas sebesar 1,76.
• Validitas Solusi Teknik
  Kedua skenario operasional dinyatakan memenuhi kriteria kekuatan fisik dan batas keselamatan regulasi maritim karena nilai Faktor Keamanan yang diperoleh berada di atas ambang batas minimum statis yang diwajibkan oleh DNV, yaitu sebesar 1,67.

5.2 Penutup (Closing Remarks)

Penerapan framework DAI5 dalam proyek ini membuktikan bahwa penyelesaian masalah rekayasa lepas pantai tidak boleh dipisahkan dari kesadaran mendalam (Deep Awareness) dan kelurusan niat (Intention). Keseluruhan proses pemecahan masalah, mulai dari dekonstruksi masalah pada tahap Initial Thinking, penyusunan asumsi pada tahap Idealization, hingga eksekusi komputasi pada tahap Instruction-Set, menunjukkan sebuah alur yang koheren, terarah, dan utuh.

Aktivitas memodelkan interaksi fluida-struktur ini menjadi sarana refleksi ilmiah yang membawa kesadaran manusia pada keteraturan hukum-hukum alam (Sunnatullah) yang diciptakan oleh Sang Maha Esa dengan tingkat presisi yang mutlak. Fenomena nonlinear pada kurva katenari tali tambat bukanlah sebuah kebetulan matematis, melainkan manifestasi dari tatanan alam semesta yang stabil dan dapat diprediksi oleh akal manusia yang diberikan oleh-Nya.

Meskipun model idealisasi statis ini berhasil diselesaikan dengan tingkat kesalahan yang minimum, sebagai desainer yang sadar (self-aware), saya mengakui adanya keterbatasan akal manusia dalam menangkap kompleksitas realitas fisik lautan yang sesungguhnya secara sempurna. Model hanyalah pendekatan terbatas, sedangkan realitas sejati ciptaan Sang Pencipta jauh lebih kompleks dan agung. Kesadaran akan keterbatasan ini mengajarkan kerendahan hati ilmiah (intellectual humility) bahwa ilmu rekayasa yang dikembangkan harus digunakan secara bertanggung jawab demi kemaslahatan masyarakat, keselamatan jiwa manusia, dan kelestarian ekosistem bumi.

5.3 Rekomendasi (Recommendations)

Untuk pengembangan dan penyempurnaan studi sistem tambat lepas pantai di masa depan, diajukan beberapa rekomendasi akademis dan praktis sebagai berikut:

• Analisis Dinamis Penuh (Full Dynamic Analysis)
  Studi lanjutan disarankan untuk meningkatkan model idealisasi statis ini ke arah analisis dinamis transien penuh yang memperhitungkan efek frekuensi gelombang (wave frequency response), gaya hambat hidrodinamika (drag force) di sepanjang tali, serta elastisitas material untuk menangkap fenomena kelelahan material (fatigue life) jangka panjang secara lebih akurat.
• Eksplorasi Material Canggih (Advanced Material Exploration)
  Guna mereduksi tegangan kritis (T_(max) = 3.400 kN) dan pergeseran posisi horizontal yang besar pada aplikasi turbin angin (FOWT), direkomendasikan penelitian lanjutan mengenai penggunaan konfigurasi sistem tambat taut-leg menggunakan tali serat sintetis (synthetic fiber ropes) seperti nilon atau polyester yang memiliki karakteristik elastisitas dan rasio kekuatan-ke-berat yang lebih optimal untuk laut dalam.
• Integrasi Optimasi Berbasis Kecerdasan Buatan (AI CFD Agent)
  Sejalan dengan arah perkembangan teknologi mutakhir, direkomendasikan implementasi DAI5-guided optimization yang diintegrasikan dengan Physics-Informed Neural Networks (PINN) untuk membangun sebuah AI CFD Agent. Pendekatan hibrida ini akan mengombinasikan hukum fisika Navier-Stokes dengan regulasi loss function berbasis kesadaran, sehingga mampu memprediksi respon dinamis struktur lepas pantai secara real-time dengan efisiensi komputasi yang tinggi tanpa kehilangan makna fisik solusi teknisnya.

BAB 6
Acknowledgments

Puji dan syukur senantiasa dipanjatkan kehadirat Allah SWT, Sang Maha Esa, Pencipta Segala Sesuatu, yang telah melimpahkan rahmat, daya intelektual, dan bimbingan-Nya sehingga penulis diberikan kejernihan hati dan pikiran untuk menyelesaikan Karya Tulis Ilmiah (KTI) ini. Penulisan proyek analisis komparatif sistem tambat lepas pantai ini merupakan sebuah perjalanan ilmiah sekaligus refleksi spiritual yang mendalam, yang tidak akan mungkin terwujud tanpa adanya dukungan, bimbingan, dan bantuan dari berbagai pihak.

Sebagai bentuk pemenuhan kriteria apresiasi profesional dan akademik terhadap pihak-masing individu serta institusi yang berkontribusi, penulis ingin menyampaikan ucapan terima kasih yang tulus kepada:

1. Prof. Ir. Ahmad Indra Siswantara, Ph.D. selaku pencipta kerangka kerja DAI5 (Deep Awareness of I). Terima kasih yang tak terhingga atas dedikasi ilmu, inspirasi filosofis, serta bimbingan akademik yang telah membuka cakrawala berpikir penulis. Melalui pendekatan beliau, penulis dibimbing untuk senantiasa menyelaraskan keputusan teknis rekayasa dengan ingatan kepada Tuhan Yang Maha Esa di setiap tahapan analisis melalui prinsip CCIT (Cara Cerdas Ingat Tuhan). Buku dan pemikiran beliau telah menjadi pelita utama bagi penulis untuk merancang niat (intention) dan idealisasi (idealization) proyek ini dari awal hingga akhir.
2. Departemen Teknik Perkapalan, Fakultas Teknik, Universitas Indonesia. Terima kasih kepada jajaran dosen, staf akademik, dan seluruh sivitas akademika Universitas Indonesia yang telah memfasilitasi lingkungan belajar yang sangat kondusif, dinamis, dan penuh tantangan ilmiah. Ilmu rekayasa bangunan laut dan hidrodinamika yang diajarkan selama perkuliahan, khususnya hingga semester 4 ini, telah menjadi fondasi utama yang memungkinkan penulis menyelesaikan pemodelan numerik katenari statis ini dengan baik.
3. Kedua Orang Tua dan Keluarga Tercinta. Ucapan terima kasih yang paling mendalam dipersembahkan kepada Ayah, Ibu, serta saudara kandung penulis yang senantiasa memberikan dukungan moral, material, fasilitas, serta untaian doa yang tidak pernah putus. Kasih sayang, perhatian, dan kepercayaan penuh dari keluarga adalah motor penggerak terbesar bagi penulis untuk terus berkomitmen pada kualitas, ketelitian, dan keandalan dalam menuntaskan tanggung jawab akademik ini.
4. Rekan-rekan Mahasiswa Teknik Perkapalan Universitas Indonesia. Terima kasih atas ruang diskusi yang suportif, kritik konstruktif, serta kebersamaan yang solid dalam membedah algoritma komputasi dan metode numerik selama pengerjaan KTI ini. Mengembangkan nalar rekayasa bersama kalian di lingkungan FTUI adalah sebuah kehormatan dan pengalaman yang sangat berharga.

Penulis menyadari bahwa Karya Tulis Ilmiah ini masih memiliki keterbatasan dalam menangkap realitas fisik lautan secara mutlak. Namun, besar harapan penulis agar analisis komparatif sistem mooring yang dilandasi kesadaran penuh melalui framework DAI5 ini dapat memberikan kontribusi nyata, baik sebagai portofolio akademik yang andal maupun sebagai referensi aplikatif bagi optimalisasi desain struktur apung di industri migas dan transisi energi terbarukan di masa depan.

Depok, 16 Mei 2026

Nazhif Jw

REFERENCE

Chakrabarti, S. K. (2005). Handbook of Offshore Engineering (Vols. 1-2). Elsevier Science.

Chapra, S. C., & Canale, R. P. (2015). Numerical Methods for Engineers (7th ed.). McGraw-Hill Education.

Det Norske Veritas (DNV). (2021). DNV-OS-E301: Position Mooring. DNV AS.

Faltinsen, O. M. (1990). Sea Loads on Ships and Offshore Structures. Cambridge University Press.

Jonkman, J., Butterfield, S., Musial, W., & Scott, G. (2009). Definition of a 5-MW Reference Wind Turbine for Offshore System Development (Technical Report NREL/TP-500-38060). National Renewable Energy Laboratory (NREL).

Siswantara, A. I. (2025). DAI5: “Deep Awareness of I”. UI Publishing. E-ISBN: 978-634-244-036-0.

APPENDICES

Lampiran 1: Kode Algoritma Iterasi Katenari (Python Script)

Lampiran 2: Lembar Kerja Iterasi Skenario B (Excel Sheet Log)
