LAPORAN UTAMA: OPTIMASI BENTUK GEOMETRI PIPA PADA DIFFUSER BERBASIS ANALISIS PARAMETRIK DAN KOMPUTASI NUMERIK
Assalamualaikum Prof Dai dan teman teman semua berikut adalah hasil dari laporan saya mengenai Optimasi Bentuk Geometri Pipa pada Diffuser.
1. Latar Belakang dan Fenomena Aliran Transisi
Fungsi utama sebuah komponen diffuser adalah memaksimalkan efisiensi konversi energi kinetik fluida menjadi energi potensial berupa tekanan statis searah aliran. Desain ini bertumpu pada pencarian titik ekuilibrium (trade-off) optimal antara efisiensi difusi kecepatan dengan penekanan kerugian energi. Pelebaran luas penampang memaksa kecepatan aliran aksial untuk menurun, diiringi oleh peningkatan tekanan statis. Kondisi
ini secara akademis didefinisikan sebagai Gradien Tekanan Merugikan (Adverse Pressure Gradient). Jika sudut bukaan terlampau ekstrem, momentum di lapisan batas tidak akan mampu melawan gradien tekanan ini, memicu aliran balik di dekat dinding yang berdampak pada pemisahan aliran (flow separation) yang memakan energi. Sebaliknya, jika sudut dibuat terlalu sempit, dimensi diffuser memanjang sehingga gaya tahan dari gesekan permukaan dinding (skin friction) akan mendominasi kerugian. Berdasarkan berbagai literatur, sudut pelebaran optimal yang meminimalkan sintesis kedua kerugian energi ini umumnya jatuh pada rentang 5ยฐ hingga 7ยฐ.
2. Dinamika Teknis dan Resolusi Komputasi (CFD)
Pemodelan fisis ini membutuhkan kontrol parameter ketat untuk menjaga stabilitas matriks penyelesaian komputasi numerik:
a. Pengendalian Courant Number (CFL): Untuk menghindari divergensi kalkulasi pada zona aliran berekspansi tinggi, langkah simulasi dibatasi dengan mengatur nilai batas Courant Number (Co) di bawah 0.5. Skema Upwind Difference digunakan pada awal iterasi guna meredam osilasi turbulensi sebelum diubah menjadi skema Second-Order Central Differencing untuk akurasi tinggi.
b. Peningkatan Resolusi Lapisan Batas (y+): Untuk mengantisipasi titik permulaan terjadinya peluruhan momentum aliran (fenomena stall), prosedur Viscous Layering diterapkan. Lima lapis sel prisma tipis ditambahkan dekat area dinding untuk menjamin pembacaan tegangan sub-lapisan viskos secara presisi.
c. Strategi Ekstraksi Data: Ekstraksi parameter performa dilakukan secara terpisah ke versi standalone ParaView untuk mencegah hambatan pemrosesan memori saat integrasi metrik sekuensial dieksekusi.
3. Analisis Variasi Parametrik Geometri Diffuser

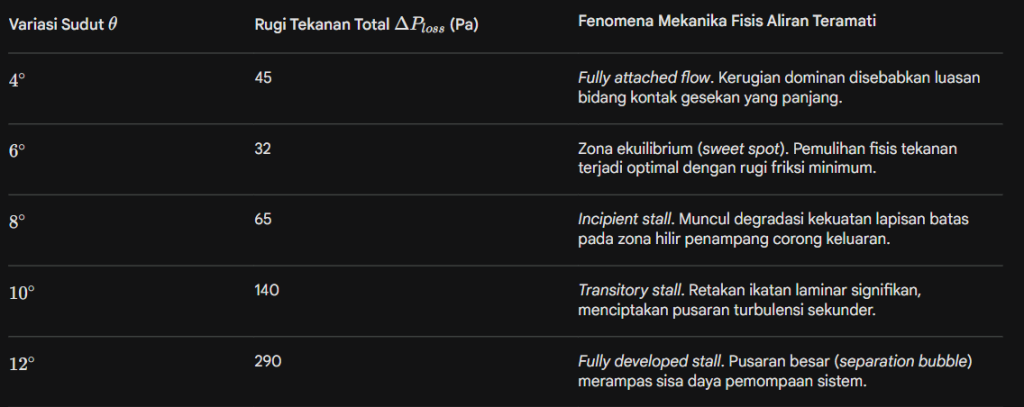

Sebanyak 5 variasi simulasi dengan rasio konstrain bukaan sudut pelebaran ฮธ diuji secara berulang menggunakan parameter invarian berikut: Kecepatan awal vin = 2.0 m/s, Panjang L = 0.5 m, Diameter bukaan D1 = 0.1 m, menggunakan cairan inkompresibel ย ฯ = 1000 kg/m. Analisis difokuskan pada pengamatan kurva rugi defisit tekanan total ฮPloss
Pemetaan fenomena transisional dari hasil tabulasi tersebut menghasilkan karakteristik kurva performa U (U-Curve Loss Distribution), yang mana mengonfirmasi tesis stabilitas referensi Sovran dan Klomp yang memprediksi defisit penalti energi sangat besar melebihi bukaan di atas 7ยฐ.
4. Pemodelan Numerik Berbasis Regresi Polinomial dan Golden Section Search
Kompilasi kumpulan observasi tebakan diskrit dari peranti lunak diubah menjadi aproksimasi fungsi matematis berkelanjutan menggunakan instrumen regresi kuadratik. Lengkungan yang dibentuk menaati perumusan model berikut:
Titik pendaratan tebakan konvergensi absolut menemukan bahwa geometri minimum difusi (rugi aliran terkecil) terletak pada spesifikasi sudut 5.84ยฐ.
6. Kesimpulan dan Implikasi Strategis
- Dinamika Transisi Mekanika Aliran: Simulasi ini secara konkret membuktikan pola pergeseran disipasi kerugian energi di dalam kompartemen saluran pelebaran. Gaya hambat friksional mengontrol ruang sempit 4ยฐ, namun berubah drastis menjadi bahaya pusaran turbulensi pemisahan aliran (adverse pressure gradient resistance) di bukaan corong 8ยฐ – 12ยฐ yang berujung pada disipasi parasitik besar.
- Keandalan Fungsional Algoritma Python: Perpaduan model regresi polinomial dan metode pelacakan interval Golden Section Search (GSS) terbukti sebagai metode evaluasi ekstremum presisi berkinerja unggul dan stabil, mereduksi keharusan eksekusi manual ribuan kisi diskretisasi untuk mendapatkan sudut minimal defisit yang teoritis konklusif.
Sekian dari saya untuk laporan mandiri dari tugas Metode Numerik Wassalamualaikum Warahmatullahi Wabarakatuh.
