D4 — Optimasi dan Simulasi Numerik Perpindahan Panas pada Sistem Pipa LNG Kriogenik

BAB I PENDAHULUAN

1.1 Latar Belakang

Liquefied Natural Gas (LNG) merupakan gas alam cair yang disimpan pada temperatur kriogenik sekitar -162°C untuk mempermudah proses penyimpanan dan distribusi. Dalam proses distribusinya menuju kapal, LNG dialirkan melalui sistem perpipaan kriogenik yang harus mampu mempertahankan temperatur fluida agar tetap stabil.

Karena adanya perbedaan temperatur yang sangat besar antara LNG dan lingkungan sekitar, terjadi perpindahan panas dari lingkungan menuju sistem LNG. Fenomena ini menyebabkan heat loss yang dapat memicu terbentuknya boil-off gas (BOG), meningkatkan tekanan sistem, serta menurunkan efisiensi distribusi LNG.

Pada analisis sebelumnya telah dilakukan perhitungan dasar heat loss menggunakan pendekatan overall heat transfer. Pada tahap ini, analisis dikembangkan lebih lanjut dengan pendekatan metode numerik dan optimasi thermal system untuk mengetahui pengaruh peningkatan kualitas insulasi terhadap performa sistem perpipaan LNG.

Metode numerik digunakan karena sistem perpindahan panas pada engineering modern memiliki kompleksitas tinggi dan sulit dianalisis secara analitik sederhana. Pendekatan numerik seperti finite volume method memungkinkan distribusi temperatur dianalisis secara lebih detail melalui proses diskritisasi dan iterasi komputasi.

---

1.2 Rumusan Masalah

1. Bagaimana pengaruh insulasi terhadap heat loss pada pipa LNG?
2. Bagaimana metode numerik digunakan dalam simulasi heat transfer LNG?
3. Bagaimana optimasi thermal system dapat meningkatkan efisiensi distribusi LNG?

---

1.3 Tujuan Penelitian

1. Menganalisis pengaruh kualitas insulasi terhadap heat loss.
2. Memahami penerapan metode numerik dalam simulasi thermal engineering.
3. Mengevaluasi efektivitas optimasi sistem perpipaan LNG.

---

1.4 Manfaat Penelitian

• Memahami pengembangan analisis heat transfer LNG.
• Memahami konsep simulasi numerik dalam engineering.
• Menjadi dasar optimasi thermal system LNG.
• Meningkatkan pemahaman aspek keselamatan distribusi LNG.

---

BAB II DASAR TEORI

2.1 Sistem LNG Kriogenik

LNG merupakan fluida kriogenik yang sangat sensitif terhadap perpindahan panas. Oleh karena itu, sistem perpipaan LNG memerlukan insulasi khusus untuk meminimalkan heat loss.

---

2.2 Perpindahan Panas pada Pipa LNG

Perhitungan total perpindahan panas menggunakan:

$Q=UA\Delta T$Q=UAΔT

Besarnya heat transfer dipengaruhi oleh:

• Koefisien perpindahan panas total
• Luas permukaan
• Perbedaan temperatur

---

2.3 Thermal Resistance

Perpindahan panas juga dapat dianalisis menggunakan thermal resistance network.

Total thermal resistance:

$R_{total}=R_{cond}+R_{conv}$Rtotal​=Rcond​+Rconv​

Hubungan thermal resistance dengan heat transfer:

$Q=\frac{\Delta T}{R_{total}}$Q=Rtotal​ΔT​

Semakin besar tahanan termal sistem, maka heat loss akan semakin kecil.

---

2.4 Metode Numerik dan CFD

Dalam engineering modern, simulasi heat transfer dilakukan menggunakan CFD (Computational Fluid Dynamics). CFD bekerja berdasarkan penyelesaian persamaan perpindahan panas dan aliran fluida menggunakan metode numerik.

Persamaan dasar konduksi:

$\frac{d^2T}{dx^2}=0$dx2d2T​=0

Pendekatan finite difference:

$\frac{T_{i+1}-2T_i+T_{i-1}}{\Delta x^2}=0$Δx2Ti+1​−2Ti​+Ti−1​​=0

Pada metode finite volume, domain fluida dibagi menjadi control volume kecil sehingga distribusi temperatur dapat dihitung secara iteratif.

---

BAB III METODOLOGI ANALISIS

3.1 Data Sistem

Data awal:

• Suhu LNG = -162°C
• Suhu lingkungan = 30°C
• Panjang pipa = 50 m
• Diameter luar pipa = 0.5 m
• U awal = 0.25 W/m²K

---

3.2 Perhitungan Heat Loss Awal

Luas permukaan pipa:

$A=\pi DL$A=πDL

A = 78.5 m²

Perbedaan temperatur:

$\Delta T=T_{amb}-T_{LNG}$ΔT=Tamb​−TLNG​

ΔT = 192°C

Heat loss awal:

$Q=UA\Delta T$Q=UAΔT

Q = 0.25 × 78.5 × 192
Q = 3768 Watt

---

3.3 Optimasi Insulasi

Dilakukan peningkatan kualitas insulasi sehingga:

U baru = 0.1 W/m²K

Maka heat loss baru:

Q = 0.1 × 78.5 × 192
Q = 1507.2 Watt

Penurunan heat loss:

3768 − 1507.2 = 2260.8 Watt

Efisiensi penurunan heat loss ≈ 60%

---

3.4 Pendekatan Simulasi Numerik

Pada simulasi numerik, sistem perpipaan dibagi menjadi mesh atau control volume kecil menggunakan finite volume method.

Tahapan simulasi:

1. Pembuatan geometri pipa
2. Meshing domain
3. Penentuan boundary condition
4. Proses iterasi numerik
5. Evaluasi konvergensi solusi

Melalui pendekatan ini, distribusi temperatur dan heat flux dapat dianalisis secara lebih detail dibandingkan perhitungan manual sederhana.

---

BAB IV ANALISIS DAN PEMBAHASAN

Hasil analisis menunjukkan bahwa heat loss awal pada sistem LNG cukup besar akibat perbedaan temperatur ekstrem antara LNG dan lingkungan sekitar. Kondisi ini berpotensi meningkatkan temperatur LNG dan memicu pembentukan boil-off gas.

Setelah dilakukan optimasi insulasi, heat loss berhasil diturunkan sebesar hampir 60%. Hal ini menunjukkan bahwa kualitas insulasi memiliki pengaruh signifikan terhadap performa thermal sistem kriogenik.

Dalam perspektif metode numerik, simulasi heat transfer menggunakan finite volume method memberikan kemampuan analisis yang lebih detail terhadap distribusi temperatur pada setiap control volume. Pendekatan ini sangat penting karena sistem perpindahan panas pada LNG memiliki karakteristik kompleks dan melibatkan banyak parameter thermal.

Penggunaan CFD memungkinkan engineer melakukan evaluasi desain secara virtual sebelum implementasi nyata dilakukan. Dengan demikian, risiko kegagalan sistem dapat dikurangi dan efisiensi distribusi LNG dapat ditingkatkan.

Selain itu, optimasi thermal system juga memberikan dampak terhadap aspek keselamatan. Penurunan heat loss membantu menjaga stabilitas tekanan sistem, mengurangi pembentukan boil-off gas, serta meningkatkan keamanan operasi distribusi LNG menuju kapal.

---

BAB V KESIMPULAN DAN SARAN

5.1 Kesimpulan

1. Heat loss pada sistem LNG dipengaruhi oleh nilai koefisien perpindahan panas total, luas permukaan, dan perbedaan temperatur.
2. Heat loss awal sistem sebesar 3768 Watt.
3. Optimasi insulasi berhasil menurunkan heat loss menjadi 1507.2 Watt.
4. Metode numerik dan CFD sangat penting dalam analisis thermal engineering modern karena mampu menganalisis distribusi temperatur secara detail.

5.2 Saran

1. Menggunakan material insulasi dengan thermal conductivity rendah.
2. Mengembangkan simulasi CFD tiga dimensi untuk analisis lebih akurat.
3. Menambahkan analisis distribusi tekanan dan boil-off gas.
4. Mengembangkan monitoring temperatur secara real-time pada sistem LNG kriogenik.

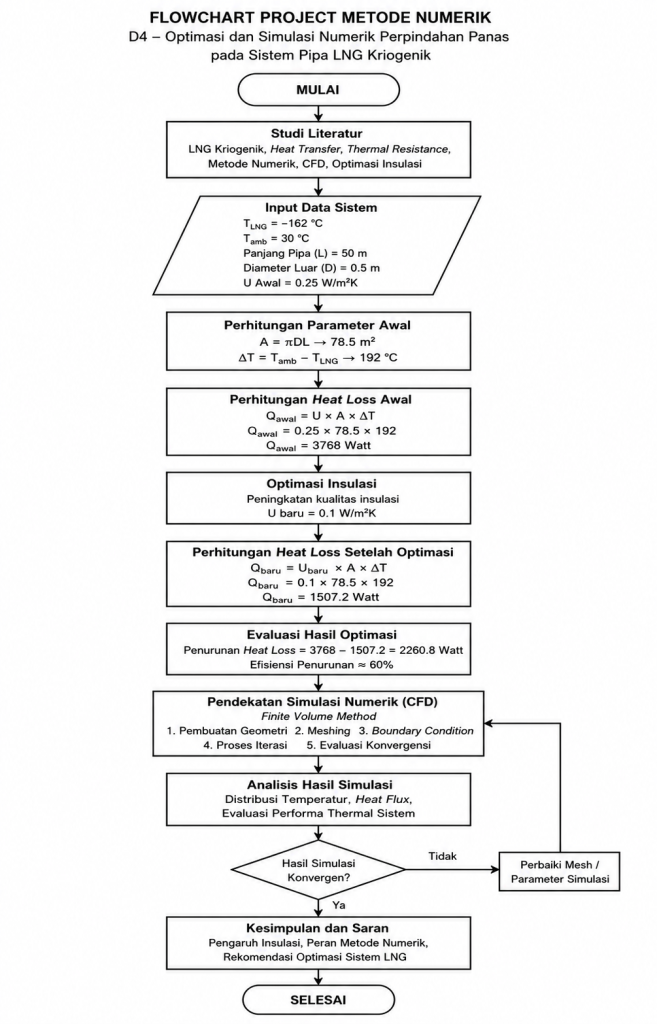

FLOWCHART
