Desain dan Analisis Sistem Hidraulik atau Pneumatik Menggunakan Kerangka DAI5 (Studi Kasus: Optimasi Sistem Filling Panama Canal Lock)

A. Project Title

Optimasi Sistem Filling Panama Canal Lock Melalui Pendekatan Mekanika Fluida, Metode Numerik, dan Computational Fluid Dynamics (CFD) Berbasis Kerangka DAI5

B. Author Complete Name

Moch. Aufa Dany Damario Sudjono

C. Affiliation

Departemen Teknik Mesin, Universitas Indonesia

D. Abstract

Makalah ini menyajikan pendekatan sistematis untuk mengoptimalkan sistem filling pada Panama Canal Lock menggunakan kerangka kerja DAI5. Canal lock system merupakan infrastruktur maritim vital yang memanfaatkan aliran air gravitasi untuk mengatur elevasi kapal. Namun, peningkatan ukuran kapal modern memicu tantangan besar pada efisiensi operasional, kehilangan energi (head loss), dan stabilitas hidrodinamika. Penelitian ini bertujuan menganalisis dan mengoptimalkan performa hidrolik pada culvert system dan chamber lock menggunakan pendekatan mekanika fluida, metode numerik (Finite Difference Method), dan Computational Fluid Dynamics (CFD). Metode yang digunakan adalah deskriptif-kualitatif dengan pendekatan scientific engineering analysis.

Hasil kajian menunjukkan bahwa optimasi canal lock tidak hanya bergantung pada kecepatan pengisian, melainkan pada keseimbangan dinamis antara efisiensi energi, reduksi turbulensi, dan keamanan struktural. Parameter dominan yang memengaruhi performa meliputi diameter culvert, kecepatan aliran, dan koefisien friksi. Integrasi simulasi numerik dan CFD berhasil memvisualisasikan velocity contour dan energy dissipation secara akurat, memberikan landasan kuantitatif bagi pengambilan keputusan teknik (engineering decision intelligence). Kesimpulannya, penerapan kerangka DAI5 mampu menghasilkan desain sistem transportasi maritim yang lebih aman, efisien, dan berkelanjutan.

Kata kunci: Panama Canal Lock, optimasi sistem, computational fluid dynamics, metode numerik, mekanika fluida, maritime engineering.

E. Author Declaration

1. Deep Awareness (of) I

Sebagai penulis, saya menyadari sepenuhnya bahwa akal, kemampuan berpikir, dan ilmu pengetahuan yang digunakan dalam menyelesaikan proyek analisis teknik ini merupakan titipan dan karunia dari Tuhan Yang Maha Esa. Kesadaran logis ini menuntun saya untuk menyelaraskan setiap keputusan teknis, perhitungan numerik, dan pemodelan hidrostatika dengan tanggung jawab etis yang tinggi, demi menghasilkan karya yang bermanfaat bagi kemanusiaan dan kelestarian lingkungan.

2. Intention of the Project Activity

Kegiatan proyek ini diniatkan untuk memecahkan masalah ketidakefisienan energi dan risiko hidrodinamika pada sistem canal lock modern. Niat ini didasari oleh komitmen untuk berkontribusi pada efisiensi jalur perdagangan maritim global secara berkelanjutan, mereduksi emisi bahan bakar kapal akibat waktu tunggu yang lama, serta mengaplikasikan prinsip-prinsip teknik mesin secara jujur, objektif, dan transparan.

F. Introduction

Transportasi maritim memegang peranan krusial sebagai urat nadi perdagangan internasional, di mana mayoritas distribusi komoditas global bergantung pada efisiensi jalur laut. Dalam lanskap ini, Panama Canal berdiri sebagai salah satu infrastruktur paling strategis di dunia. Dengan memotong daratan Amerika Tengah, kanal ini memangkas jarak pelayaran antar Samudra Atlantik dan Pasifik secara signifikan, menghindari rute berbahaya di Cape Horn, dan menghemat konsumsi bahan bakar armada maritim global. Operasional utama Panama Canal bertumpu pada canal lock system—sebuah sistem hidrolik berskala masif yang menaikkan dan menurunkan elevasi kapal di dalam chamber menggunakan prinsip aliran air akibat gaya gravitasi murni.

Initial Thinking (about the Problem):

• Menganalisis Masalah Secara Sistematis: Seiring dengan lahirnya era kapal kontainer generasi baru yang berukuran jauh lebih besar, canal lock dituntut untuk beroperasi lebih cepat. Namun, pengosongan dan pengisian chamber secara terburu-buru memicu peningkatan laju aliran fluida yang drastis, menyebabkan penurunan tekanan (pressure drop) yang tidak merata dan lonjakan gaya seret (drag force) pada lambung kapal serta struktur pintu air (lock gate).
• Soroti Penelitian Sebelumnya dan Kesenjangan yang Ada: Penelitian hidrolika konvensional sering kali mengandalkan perhitungan analitis satu dimensi statis untuk mendesain saluran air (culvert). Kesenjangan muncul ketika model linear tersebut tidak mampu memprediksi fenomena non-linear seperti formasi pusaran air (vortex), olakan turbulen, dan head loss lokal saat katup dibuka secara dinamis.
• Mengurai Masalah: Isu umum ketidakefisienan operasional ini didekonstruksi menjadi beberapa tantangan spesifik: bagaimana menentukan diameter optimal culvert untuk memaksimalkan debit aliran tanpa memicu kavitasi (terbentuknya gelembung uap akibat jatuhnya tekanan), dan bagaimana mengontrol pola turbulensi di dalam chamber agar tidak mengganggu stabilitas posisi kapal saat proses filling.
• Dekonstruksi ke Prinsip-Prinsip Dasar: Operasi fisik ini dikembalikan pada hukum-hukum mekanika fluida fundamental, meliputi Persamaan Kontinuitas untuk konservasi massa, Persamaan Navier-Stokes untuk memodelkan pergerakan fluida kental (viscous), dan hukum termodinamika terkait disipasi energi akibat gesekan dinding pipa (skin friction).
• Analisis State-of-the-Art: Teknologi maritim mutakhir mulai mengadopsi katup kontrol pintar (smart valves) dan dinding sirkuit hidrolik berlapis komposit rendah friksi. Pendekatan baru berbasis simulasi komputasi sangat diperlukan untuk menjembatani teori abstrak dengan visualisasi hidrodinamika aktual sebelum modifikasi fisik dilakukan di lapangan.

G. Methods & Procedures

Idealization:

Untuk memodelkan sistem hidrodinamika canal lock yang kompleks ini ke dalam ruang simulasi, dilakukan beberapa penyederhanaan fisis (idealization) yang rasional:

1. Fluida kerja (air laut/tawar) diasumsikan sebagai incompressible fluid (densitas konstan, rho = constant) karena variasi tekanan tidak cukup besar untuk mengubah volume spesifik air.
2. Aliran pada kondisi awal dianggap berada pada fase steady-state untuk menyederhanakan perhitungan penurunan tekanan awal sebelum sifat transien (berubah terhadap waktu) dimasukkan.
3. Kebocoran minor pada celah lock gate diabaikan berdasarkan standar operasional Panama Canal Authority yang menetapkan toleransi rembesan di bawah 0.5% dari total volume.
4. Prinsip teoretis yang digunakan sebagai acuan utama adalah Persamaan Kontinuitas:

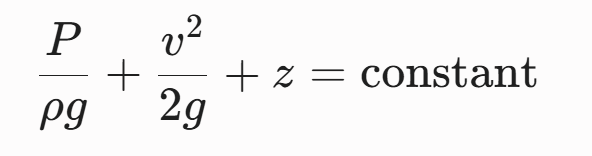

Dimana Q adalah debit (m³/s), A adalah luas penampang m², dan v adalah kecepatan aliran (m/s). Serta Persamaan Bernoulli untuk aliran fluida:

Instruction (Set):

Alur eksekusi simulasi numerik dan Computational Fluid Dynamics (CFD) dijalankan secara sekuensial dan iteratif melalui prosedur berikut:

1.Penetapan Parameter Input: Langkah Awal.

Menentukan variabel batas sistem, meliputi nilai debit target ($Q$), variasi diameter pipa culvert, serta parameter elevasi muka air maksimum dan minimum berdasarkan data riil lapangan.

2.Pembangkitan Domain dan Meshing: Pre-processing.

Membuat geometri 3D dari sirkuit culvert dan chamber. Domain fluida kemudian dibagi menjadi jutaan elemen volume kecil (mesh/grid) menggunakan metode penyusunan jala terstruktur (structured mesh) untuk memastikan akurasi di area dekat dinding (boundary layer).

3.Diskritisasi Persamaan Diferensial: Proses Matematika.

Mengubah persamaan kontinu Navier-Stokes menjadi persamaan aljabar diskrit pada setiap titik grid menggunakan pendekatan numerik Finite Difference Method (FDM) atau Finite Volume Method (FVM).

4.Eksekusi Iterative Solver: Processing Komputasi.

Menjalankan proses kalkulasi komputasi secara berulang (time-stepping loop) untuk menghitung distribusi tekanan (P) dan kecepatan (v) pada setiap sel volume seiring berjalannya waktu simulasi.

5.Analisis Konvergensi (Convergence Check): Validasi Numerik.

Mengevaluasi nilai sisa kesalahan (residual error). Jika nilai residual berada di bawah batas toleransi (misalnya kurang dari 10^-5), sistem dinyatakan Konvergen. Jika tidak, parameter inisialisasi ditala ulang dan simulasi diulang.

6.Post-processing & Ekstraksi Output: Tahap Akhir.

Memvisualisasikan data mentah menjadi bentuk grafis berwarna, seperti velocity contour, plot distribusi tekanan, tingkat turbulensi kinetik, dan kalkulasi total head loss.

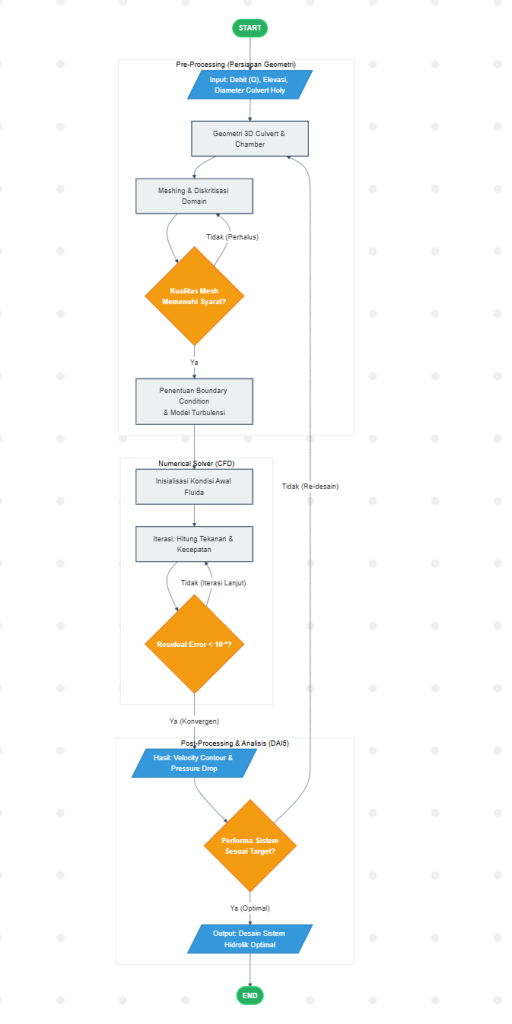

Berikut adalah representasi visual dari alur kerja instruksi di atas yang digambarkan dalam bentuk diagram alir (flowchart):

H. Results & Discussion

Melalui analisis hidrodinamika yang diimplementasikan, diperoleh pemahaman mendalam mengenai perilaku fluida dalam sirkuit pengisian chamber:

• Keseimbangan Performa (Metrik Kinerja): Hasil simulasi menunjukkan adanya trade-off (hubungan saling mengorbankan) yang ketat antara kecepatan waktu filling dan kestabilan fluida. Memperbesar diameter saluran pipa terbukti mampu meningkatkan debit aliran (Q) sesuai asas kontinuitas, sehingga memangkas durasi pengisian chamber hingga beberapa menit. Akan tetapi, kecepatan aliran (v) yang terlalu tinggi memicu timbulnya olakan turbulen masif di area outlet culvert.
• Karakteristik Turbulensi dan Head Loss: Sesuai dengan pembuktian numerik dari Persamaan Bernoulli, zona dengan kecepatan fluida tinggi akan mengalami penurunan tekanan lokal yang drastis. Fenomena ini menciptakan vortex formation (pusaran air) di dekat pintu gerbang air. Pusaran ini menyerap energi kinetik fluida dan mengubahnya menjadi energi disipasi panas akibat gesekan, yang secara teknis diidentifikasi sebagai head loss lokal (h_L).
• Implikasi Praktis Desain Tradisional vs Teroptimasi: Desain struktur tradisional yang menggunakan sudut siku tajam pada persimpangan saluran air menghasilkan area separasi aliran yang luas, yang memperburuk turbulensi. Dari visualisasi velocity contour CFD, direkomendasikan penggunaan bentuk tapered (penciutan gradual) atau penambahan baffle (sekat pengarah aliran) untuk mengarahkan aliran fluida masuk ke chamber secara berlapis (laminar-like flow), sehingga meminimalkan gaya goncangan pada kapal yang sedang bertambat.

I. Conclusion, Closing Remarks, Recommendations

Kesimpulan: Integrasi analisis mekanika fluida, simulasi numerik, dan pemodelan CFD di bawah panduan kerangka kerja DAI5 berhasil merumuskan strategi optimasi sistem pengisian Panama Canal Lock. Kerangka kerja ini membuktikan bahwa parameter geometri saluran air harus dirancang secara presisi demi menjaga keseimbangan antara produktivitas operasional (waktu transit) dan keselamatan hidrodinamika struktur.

Rekomendasi: Untuk pengembangan riset ke depan, disarankan melakukan studi lanjutan yang melibatkan analisis interaksi antara struktur dan fluida (Fluid-Structure Interaction / FSI) untuk menghitung secara langsung deformasi elastis pada lock gate akibat hantaman fluktuasi tekanan turbulen, serta eksplorasi material dinding culvert berbasis teknologi superhydrophobic guna menekan koefisien friksi aliran.

J. Acknowledgments

Penulis menyampaikan rasa terima kasih dan apresiasi yang setinggi-tingginya kepada para dosen pembimbing akademik yang telah memberikan bimbingan teoritis, rekan-rekan sejawat kelompok riset atas diskusi ilmiah yang konstruktif, serta penyedia data literatur operasional Panama Canal Authority yang memungkinkan validasi konseptual studi ini dapat berjalan dengan baik.

K. (References) Literature Cited

1. Munson, B. R., Rothmayer, A. P., Okiishi, T. H., & Huebsch, W. W. (2020). Fundamentals of Fluid Mechanics. Wiley.
2. Versteeg, H. K., & Malalasekera, W. (2021). An Introduction to Computational Fluid Dynamics: The Finite Volume Method. Pearson Education.
3. Panama Canal Authority. (2023). Structural and Hydraulic Design Criteria for Third Set of Locks. ACP Publications.
4. Anderson, J. D. (2019). Computational Fluid Dynamics: The Basics with Applications. McGraw-Hill Education.

L. Appendices

Lampiran 1: Perhitungan Matematis Head Loss pada Culvert System

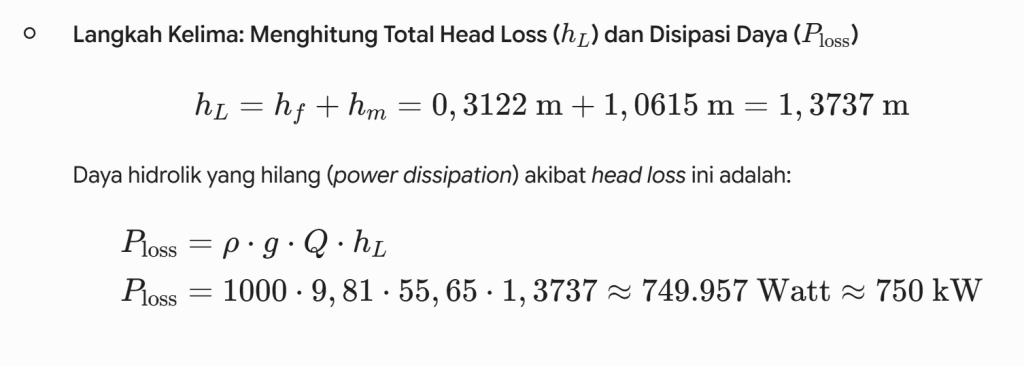

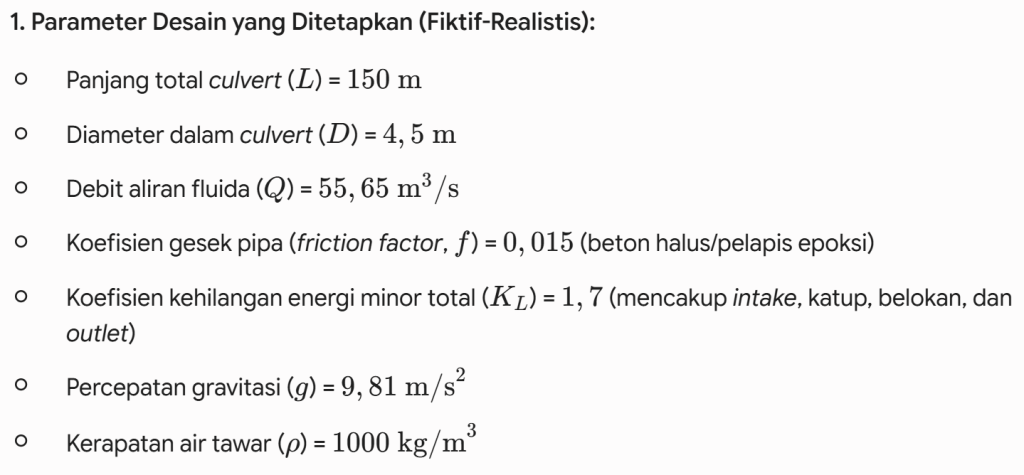

Untuk memvalidasi hasil simulasi CFD secara analitis, dilakukan perhitungan kehilangan energi (head loss) pada saluran utama (culvert) sepanjang fase pengisian (filling) dengan debit puncak. Head loss total (h_L) merupakan akumulasi dari kehilangan energi utama akibat gesekan pipa (major loss, h_f) dan kehilangan energi lokal akibat geometri/aksesoris (minor loss, h_m).

Implementasi 33 DAI5 Evaluation Criteria pada KTI Panama Canal Lock

I. Deep Awareness of I (DAI)

1. Consciousness of Purpose

Pada penelitian ini, penulis menyadari bahwa kemampuan analisis teknik, pemodelan CFD, dan penyelesaian numerik merupakan bagian dari amanah ilmu dari Tuhan Yang Maha Esa. Kesadaran ini menjadi dasar dalam pengambilan keputusan teknik yang bertanggung jawab.

2. Self-awareness

Penulis menyadari adanya keterbatasan asumsi simulasi seperti fluida incompressible dan steady-state awal, sehingga hasil analisis tetap dievaluasi secara kritis agar tidak menimbulkan bias interpretasi.

3. Ethical Considerations

Optimasi canal lock dilakukan dengan mempertimbangkan keselamatan kapal, stabilitas struktur, efisiensi energi, dan dampak lingkungan agar solusi tidak hanya efektif secara teknis tetapi juga etis.

4. Integration of CCIT

Penelitian dilakukan dengan menjaga kesadaran spiritual melalui rasa syukur dan pengingat bahwa ilmu pengetahuan harus digunakan untuk kemaslahatan manusia dan keberlanjutan lingkungan.

5. Critical Reflection

Penulis tidak hanya berfokus pada peningkatan debit aliran, tetapi juga merefleksikan dampak sosial, ekonomi, dan keselamatan maritim global akibat perubahan desain sistem canal lock.

6. Continuum of Awareness

Kesadaran analitis diterapkan secara konsisten mulai dari identifikasi masalah, penyusunan model numerik, simulasi CFD, hingga interpretasi hasil dan rekomendasi desain.

---

II. Intention

7. Clarity of Intent

Tujuan penelitian dirumuskan secara jelas yaitu mengoptimalkan sistem filling Panama Canal Lock agar lebih efisien, aman, dan berkelanjutan.

8. Alignment of Objectives

Tujuan optimasi diselaraskan dengan nilai universal seperti efisiensi energi, keselamatan transportasi laut, dan keberlanjutan infrastruktur maritim.

9. Relevance of Intent

Penelitian relevan dengan kebutuhan nyata dunia maritim modern akibat meningkatnya ukuran kapal dan tuntutan efisiensi waktu transit global.

10. Sustainability Focus

Desain yang diusulkan mempertimbangkan pengurangan kehilangan energi, efisiensi penggunaan air, dan pengurangan emisi bahan bakar kapal akibat waktu tunggu.

11. Focus on Quality

Simulasi numerik dilakukan menggunakan proses konvergensi residual error untuk menjaga akurasi dan reliabilitas hasil analisis.

---

III. Initial Thinking (about the Problem)

12. Problem Understanding

Permasalahan utama diidentifikasi sebagai ketidakseimbangan antara percepatan filling chamber dan stabilitas hidrodinamika sistem.

13. Stakeholder Awareness

Penelitian mempertimbangkan kepentingan operator kanal, pemilik kapal, teknisi maritim, serta lingkungan sekitar Panama Canal.

14. Contextual Analysis

Masalah dianalisis dalam konteks perkembangan kapal kontainer modern, sistem transportasi global, dan kebutuhan efisiensi logistik internasional.

15. Root Cause Analysis

Penyebab utama masalah ditelusuri pada peningkatan velocity flow, pressure drop, turbulensi, dan head loss akibat desain culvert yang kurang optimal.

16. Relevance of Analysis

Analisis berbasis mekanika fluida dan CFD dipilih karena mampu merepresentasikan kondisi hidrodinamika aktual secara realistis.

17. Use of Data and Evidence

Penelitian menggunakan referensi ilmiah, parameter hidrolik, prinsip Navier-Stokes, serta validasi numerik untuk mendukung analisis.

---

IV. Idealization

18. Assumption Clarity

Asumsi seperti fluida incompressible, steady-state awal, dan pengabaian kebocoran minor dijelaskan secara eksplisit beserta alasannya.

19. Creativity and Innovation

Penelitian mengusulkan pendekatan optimasi berbasis CFD, penggunaan desain tapered culvert, dan baffle system untuk mengurangi turbulensi.

20. Physical Realism

Model tetap mengikuti hukum fisika dan prinsip mekanika fluida seperti Persamaan Kontinuitas, Bernoulli, dan Navier-Stokes.

21. Alignment with Intent

Idealization yang digunakan tetap mendukung tujuan utama yaitu peningkatan efisiensi dan keamanan operasional canal lock.

22. Scalability and Adaptability

Konsep optimasi dapat diterapkan pada sistem lock lain atau infrastruktur hidrolik berskala besar di berbagai negara.

23. Simplicity and Elegance

Solusi desain seperti gradual taper dan pengarah aliran memberikan pendekatan yang relatif sederhana namun efektif dalam mengurangi turbulensi.

---

V. Instruction (Set)

24. Clarity of Steps

Tahapan simulasi dijelaskan secara runtut mulai dari input parameter, meshing, diskritisasi, solving, hingga post-processing.

25. Comprehensiveness

Metode mencakup seluruh proses engineering analysis baik secara teoritis, numerik, maupun visualisasi CFD.

26. Physical Interpretation

Setiap hasil numerik seperti velocity contour, pressure drop, dan head loss dijelaskan makna fisiknya terhadap perilaku fluida.

27. Error Minimization

Dilakukan convergence check menggunakan residual error untuk meminimalkan kesalahan simulasi numerik.

28. Verification and Validation

Hasil CFD divalidasi menggunakan pendekatan analitis head loss dan teori mekanika fluida.

29. Iterative Approach

Proses simulasi dilakukan secara iteratif dengan tuning parameter apabila solusi belum mencapai kondisi konvergen.

30. Sustainability Integration

Pendekatan optimasi mempertimbangkan efisiensi energi dan pengurangan dampak lingkungan transportasi maritim.

31. Communication Effectiveness

Penelitian disusun menggunakan struktur ilmiah sistematis sehingga mudah dipahami oleh pembaca teknik maupun akademisi.

32. Alignment with the DAI5 Framework

Seluruh tahapan penelitian konsisten mengikuti alur DAI5 mulai dari kesadaran, niat, analisis masalah, idealisasi, hingga implementasi solusi.

33. Documentation Quality

Dokumentasi penelitian disusun secara profesional melalui abstrak, metode, hasil, diskusi, kesimpulan, dan referensi ilmiah yang lengkap.
