Selamat pagi, siang, sore, dan malam Prof. Dai,
Perkenalkan, saya Moch. Aufa Dany Damario Sudjono dengan NPM 2406425155. Pada tahap ini, saya mempelajari konsep Computational Fluid Dynamics (CFD) sebagai metode numerik untuk menganalisis fenomena aliran fluida secara komputasional pada sistem teknik perkapalan.
Dalam proses pembelajaran ini, saya juga berperan sebagai tutor yang membantu teman-teman memahami konsep dasar CFD, interpretasi hasil simulasi, serta bagaimana visualisasi aliran fluida dapat dianalisis secara lebih mendalam menggunakan pendekatan framework DAI5. Selain itu, saya turut membantu Prof. Dai dalam melakukan simulasi, interpretasi grafik, serta menjelaskan hubungan antara fenomena fisika fluida dengan hasil visualisasi CFD yang dihasilkan sistem komputasi.
Melalui kegiatan tutoring tersebut, saya semakin memahami konsep mesh, persamaan Navier-Stokes, distribusi tekanan, kecepatan aliran, turbulensi, vortisitas, serta bagaimana simulasi CFD digunakan untuk memvisualisasikan dan menganalisis perilaku fluida pada suatu sistem teknik perkapalan.
Melalui pendekatan framework DAI5, saya juga mencoba menghubungkan interpretasi hasil simulasi CFD dengan proses analisis dan pengambilan keputusan teknik, sehingga hasil simulasi tidak hanya dipahami secara visual, tetapi juga dapat digunakan sebagai dasar evaluasi dan optimasi desain sistem perkapalan.
Berikut merupakan hasil pendekatan saya menggunakan framework DAI5 :
CFD dan Simulasi Aliran (Metode 5W1H)
Untuk mempermudah, kita akan memecah konsep ini menjadi enam pertanyaan dasar: Apa, Mengapa, Kapan, Di Mana, Siapa, dan Bagaimana.
- WHAT (Apa itu CFDSOF dan CFD?)
CFD adalah singkatan dari Computational Fluid Dynamics. Secara harfiah, ini berarti “Dinamika Fluida Komputasi.”
Penjelasan Mudah: CFD adalah ilmu yang memungkinkan kita menggunakan komputer untuk “menghitung” atau “mensimulasikan” bagaimana fluida (seperti air, udara, atau darah) bergerak, berinteraksi, dan bereaksi terhadap sesuatu, tanpa harus benar-benar melakukannya di dunia nyata.
CFDSOF (Asumsi): Jika ini adalah akronim spesifik di kampus, kemungkinan merupakan pengembangan atau fokus tertentu dari CFD, seperti CFD Simulation of Fluid Flow atau sejenisnya. Intinya tetap sama, yaitu simulasi aliran fluida menggunakan komputer.
Konsep Utama: Dalam simulasi, kita tidak hanya melihat fluida bergerak, tetapi juga menghitung kecepatan, tekanan, temperatur, dan tingkat energi di setiap titik kecil dalam aliran tersebut.
(Membaca Aliran)
A. Apa itu Mesh (Jaring)?
Di dalam program CFD, area studi (misalnya ruang di sekitar lambung kapal atau propeller) akan dibagi menjadi jutaan elemen kecil yang disebut mesh. Setiap elemen kecil ini menjadi unit perhitungan numerik. Semakin halus mesh yang digunakan, maka hasil simulasi akan semakin akurat, namun kebutuhan komputasi juga semakin besar.
B. Apa itu Governing Equations?
Perhitungan CFD didasarkan pada hukum fisika fundamental, terutama Persamaan Navier-Stokes, yang menggambarkan bagaimana fluida bergerak akibat pengaruh tekanan, gesekan, gaya luar, dan momentum.
(Simulasi Aksi)
C. Bagaimana Simulasi Bekerja?
Input: Memasukkan kondisi awal seperti bentuk geometri, kecepatan aliran, jenis fluida, dan boundary condition.
Solve: Software CFD memecahkan Persamaan Navier-Stokes pada setiap mesh secara iteratif dan bertahap.
Output: Hasil simulasi divisualisasikan dalam bentuk contour, streamline, vector field, distribusi tekanan, velocity, dan vorticity.
Sebagai tutor, pada tahap ini saya membantu teman-teman memahami bagaimana proses simulasi berlangsung dari preprocessing, meshing, solving, hingga post-processing agar tidak hanya memahami software, tetapi juga memahami makna fisika di balik hasil simulasi tersebut.
(Analisis Hasil)
D. Apa Arti Peta Warna yang Dihasilkan?
Tekanan (Pressure): Warna merah biasanya menunjukkan tekanan tinggi, sedangkan biru menunjukkan tekanan rendah.
Kecepatan (Velocity): Menunjukkan seberapa cepat fluida bergerak pada area tertentu.
Vortisitas (Vorticity): Menunjukkan terbentuknya pusaran aliran akibat perubahan arah dan momentum fluida.
Sebagai tutor, saya juga membantu menjelaskan bagaimana membaca hasil visualisasi CFD secara fisik, sehingga pengguna tidak hanya melihat “warna”, tetapi memahami fenomena fluida yang terjadi.
Jawaban Detail: Konsep Fisika di Balik Aliran
- Aliran Laminar vs Turbulen
Laminar:
Aliran yang stabil, teratur, dan bergerak dalam lapisan yang relatif sejajar.
Turbulen:
Aliran yang tidak stabil dan penuh pusaran akibat fluktuasi kecepatan dan tekanan.
- Lift dan Drag
Lift:
Gaya yang bekerja tegak lurus terhadap arah aliran.
Drag:
Gaya hambatan yang bekerja berlawanan arah dengan aliran.
- Vortices (Pusaran)
Pusaran terbentuk akibat perbedaan tekanan dan perubahan momentum fluida. Dalam teknik perkapalan, vortices sangat penting karena berkaitan langsung dengan efisiensi propulsi dan hambatan kapal.
Ringkasan Konsep Utama
CFD
Metode komputasi untuk menganalisis perilaku fluida secara numerik.
Navier-Stokes
Persamaan dasar yang mengatur pergerakan fluida.
Mesh
Pembagian domain simulasi menjadi elemen-elemen kecil untuk proses perhitungan.
Vortisitas
Indikator terbentuknya pusaran aliran yang memengaruhi efisiensi sistem.
ANALISIS HOLISTIK BERBASIS DAI5 TERHADAP VISUALISASI CFD
Konteks:
Data yang dianalisis merupakan output simulasi Computational Fluid Dynamics (CFD) yang digunakan untuk memahami pola aliran fluida pada sistem teknik perkapalan.
I. Deep Awareness of I (Kesadaran Mendalam)
Melalui proses tutoring dan simulasi ini, saya menyadari bahwa analisis CFD bukan sekadar memahami software atau visualisasi warna, tetapi juga memahami bagaimana hukum fisika bekerja secara nyata pada sistem teknik. Pembelajaran ini membantu saya memahami bahwa teknologi harus digunakan untuk menghasilkan solusi yang bermanfaat, efisien, dan berkelanjutan.

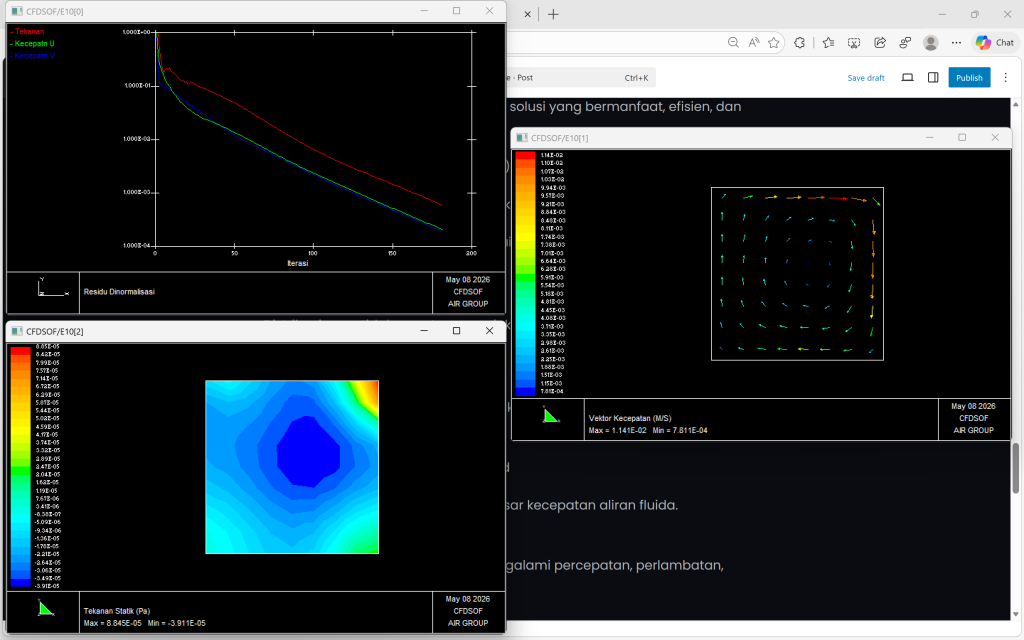

II. Inti Analisis Data (Interpretasi Grafis)
- Panel Grafik II: Distribusi Variabel Skalar
Visualisasi menunjukkan distribusi nilai tertentu seperti tekanan, temperatur, atau konsentrasi fluida.
Interpretasi:
Distribusi yang tidak merata menunjukkan adanya gradien energi atau tekanan yang signifikan pada sistem.
Makna Teknik:
Area dengan warna ekstrem menunjukkan titik kritis yang perlu dianalisis lebih lanjut untuk optimasi desain.
- Panel Grafik I: Velocity Vector Field
Visualisasi menunjukkan arah dan besar kecepatan aliran fluida.
Interpretasi:
Terlihat adanya pola aliran yang mengalami percepatan, perlambatan, hingga potensi turbulensi.
Makna Teknik:
Pola aliran ini sangat penting dalam menentukan efisiensi hidrodinamika sistem perkapalan.
- Panel Grafik 0: Profil Longitudinal
Visualisasi berupa grafik perubahan variabel terhadap posisi atau waktu.
Interpretasi:
Terlihat adanya perubahan nilai secara bertahap akibat dissipasi energi sepanjang aliran.
Makna Teknik:
Data ini dapat digunakan untuk menentukan titik kritis efisiensi sistem.
III. Kesimpulan dan Rekomendasi Berdasarkan Framework DAI5
Melalui proses simulasi dan tutoring ini, saya memahami bahwa CFD merupakan alat penting dalam pengambilan keputusan teknik karena mampu memprediksi perilaku fluida secara detail sebelum dilakukan pengujian fisik.
Sebagai tutor, saya juga membantu teman-teman memahami bahwa hasil CFD harus dianalisis secara kritis dan tidak hanya dilihat dari visualisasi semata. Interpretasi hasil simulasi harus dikaitkan dengan konsep fisika, efisiensi energi, stabilitas sistem, serta optimasi desain.
Rekomendasi yang dapat dilakukan berdasarkan hasil analisis CFD antara lain:
- Modifikasi geometri sistem untuk mengurangi hambatan fluida.
- Optimasi aliran agar distribusi tekanan lebih merata.
- Mengurangi pembentukan vortices berlebihan untuk meningkatkan efisiensi.
- Melakukan validasi simulasi dengan pendekatan eksperimen atau data aktual.
Penutup:
Melalui pembelajaran CFD berbasis framework DAI5 ini, saya memperoleh pemahaman yang lebih mendalam mengenai hubungan antara simulasi numerik, hukum fisika, dan pengambilan keputusan teknik dalam dunia perkapalan. Selain meningkatkan kemampuan analisis teknis, proses tutoring yang saya lakukan juga membantu saya mengembangkan kemampuan komunikasi, problem solving, serta kolaborasi dalam menjelaskan konsep CFD kepada teman-teman secara lebih sederhana dan aplikatif.
