Topik: Analisis Aerodinamika Permukaan (Studi Awal Geometri Uji) Fokus Tahap: Pembuatan Domain Komputasi (Wind Tunnel) dan Meshing (Grid Generation)
1. Deskripsi Status Saat Ini: Proyek telah berhasil memasuki Tahap 2, di mana fokus utama adalah mempersiapkan “ruang uji” (computational domain) sebelum simulasi aliran udara dijalankan. Saat ini, pengujian metodologi dilakukan menggunakan geometri uji skala kecil sebagai langkah kalibrasi sebelum pengujian desain sayap pesawat (airfoil) utama.

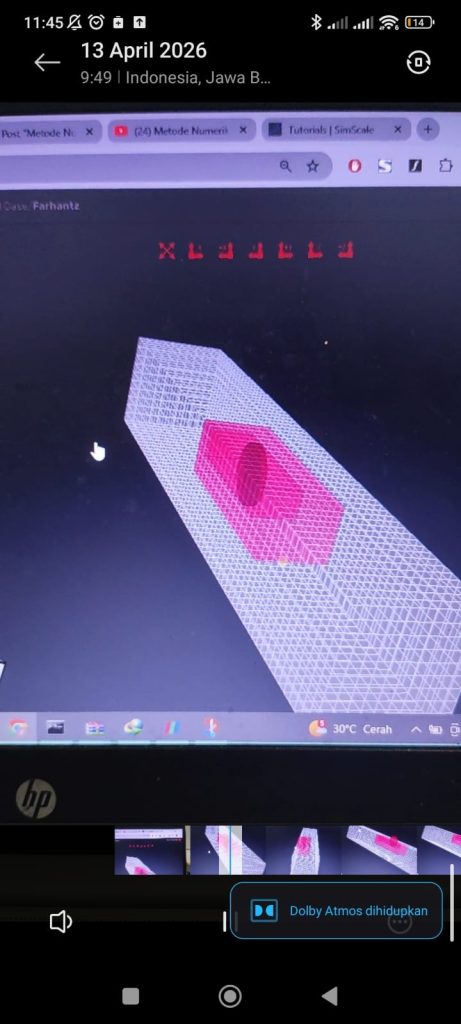

2. Hasil Analisis Visual (Berdasarkan Visualisasi Grid/Mesh): Dari visualisasi yang ditampilkan, tahap meshing (menggunakan algoritma pemotongan grid seperti snappyHexMesh) telah dieksekusi dengan hasil yang sangat baik:
- Domain Utama (Outer Box): Terowongan angin virtual telah berhasil dibuat (blockMesh). Grid di bagian luar dibuat lebih renggang (coarse) karena area ini jauh dari objek, sehingga fluktuasi udaranya rendah. Ini bertujuan untuk menghemat beban komputasi komputer.
- Zona Penghalusan (Refinement Region): Terdapat zona berwarna merah jambu (pink) berbentuk kotak yang menyelimuti objek utama. Ini menunjukkan keberhasilan penerapan Refinement Box. Langkah ini sangat krusial agar perangkat lunak membuat kotak-kotak perhitungan (sel grid) yang jauh lebih rapat dan kecil hanya di sekitar objek.
- Geometri Tengah: Objek uji telah berhasil dilubangi/dipotong dari grid udara, mempersiapkan batas padat di mana angin akan menabrak (kondisi No-Slip Wall).
3. Kesimpulan Sementara: Struktur mesh sudah efisien. Konfigurasi zona rapat di area objek dan renggang di area jauh sudah memenuhi standar analisis mekanika fluida yang baik untuk menangkap profil boundary layer (lapisan batas aliran udara) dan fenomena wake (pusaran di belakang objek).
4. Langkah Selanjutnya (Tahap 3):
- Menentukan kondisi batas (Boundary Conditions): Mengatur kecepatan angin masuk di sisi Inlet dan tekanan nol di sisi Outlet.
- Menjalankan Solver (Perhitungan numerik iteratif).
- Menganalisis hasil kontur Kecepatan (U) dan Tekanan (P).
