Perkenalkan nama saya Reza Juniawan dengan NPM 2306155470 pada kesempatan ini saya akan menyampaikan materi yang di bahas pada kelas pertemuan sebelumnya yaitu mengenai Pengaruh erosi uap basah atau wet steam pada turbin uap dan cara mengatasi Wet Steam di Turbin Uap dan beberapa hal yang saya cari dari beberapa sumber dan dengan bantuan aidai5.
Deep Awareness of I
Pembahasan mengenai erosi akibat uap basah (wet steam erosion) pada turbin uap dapat dimaknai lebih dari sekadar fenomena teknis. Seorang insinyur yang memiliki kesadaran mendalam memahami bahwa setiap proses termodinamika, mulai dari pembentukan uap, ekspansi energi, hingga terjadinya kondensasi, adalah bagian dari keteraturan ciptaan Tuhan Yang Maha Esa. Kesadaran ini menumbuhkan rasa takzim dan tanggung jawab moral untuk mempelajari, memahami, dan memperbaiki sistem energi dengan penuh kehati-hatian dan keikhlasan. Dengan menyadari bahwa akal dan ilmu yang digunakan berasal dari-Nya, maka setiap langkah analisisโseperti memahami mekanisme pembentukan vortex, kondensasi uap, dan dampaknya terhadap erosi bilahโmenjadi bentuk ibadah intelektual untuk menjaga keseimbangan alam serta mengoptimalkan energi tanpa merusak ciptaan Tuhan.
Intention
Konsep ini pada kasus erosi akibat uap basah pada turbin uap berawal dari penetapan tujuan yang jelas dan bernilai. Niat seorang insinyur bukan sekadar mencari solusi teknis, tetapi berorientasi pada kemaslahatan yang lebih luasโyaitu menciptakan sistem konversi energi yang efisien, aman, dan ramah lingkungan. Dengan niat yang baik, proses analisis dan perancangan tidak lagi semata-mata menjadi aktivitas akademik, melainkan juga bentuk pengabdian kepada Tuhan melalui pemanfaatan ilmu untuk keberlanjutan energi dan kesejahteraan manusia.
Niat yang lurus akan membimbing setiap langkah pengambilan keputusan dalam penelitian, seperti saat menentukan material tahan erosi, mengatur kualitas uap agar lebih kering, atau memodifikasi sudu turbin untuk mengurangi kerusakan akibat kondensasi. Semua tindakan tersebut dilandasi oleh kesadaran hati bahwa teknologi adalah amanah yang harus dikelola dengan tanggung jawab moral. Dengan demikian, niat yang benar menjadi sumber motivasi dan arah agar setiap usaha rekayasa energi tidak hanya menghasilkan efisiensi teknis, tetapi juga menghadirkan nilai keberkahan dan manfaat bagi alam serta kehidupan.
Initial Thinking
Fokus utama adalah memahami secara menyeluruh akar penyebab dan karakteristik dari masalah erosi akibat uap basah pada turbin uap. Berdasarkan penelitian Alshammari et al. (2025), kelembapan tinggi pada fluida kerja seperti R21 (wet fluid) dapat meningkatkan tekanan evaporasi dan menghasilkan daya turbin lebih besar, tetapi juga berisiko menimbulkan moisture content pada keluaran turbin yang menyebabkan blade erosion dan penurunan efisiensi termal. Pemikiran awal yang kritis diperlukan untuk mengenali keseimbangan antara keuntungan termodinamika dari penggunaan fluida basah dan kerugian mekanis yang timbul akibat erosi. Dalam konteks ini, pendekatan ilmiah dilakukan dengan menganalisis faktor seperti reheat pressure (1100 kPa), desain dua tahap turbin radial, serta pengaruh reheating terhadap kualitas uap (dryness fraction).
Langkah ini menuntut seorang peneliti untuk berpikir sistematis dan objektif, mengidentifikasi bahwa masalah erosi bukan hanya akibat uap basah semata, tetapi juga dipengaruhi oleh desain turbin, tekanan ekspansi, dan laju aliran massa fluida. Melalui pemikiran awal yang mendalam, ditemukan bahwa proses reheating mampu mengurangi kandungan uap cair di tahap akhir turbin sehingga menekan potensi erosi tanpa mengorbankan efisiensi sistem. Dengan pemahaman komprehensif ini, arah penelitian dan solusi dapat disusun secara lebih tepat, berlandaskan pada kesadaran ilmiah dan tanggung jawab rekayasa untuk menciptakan sistem energi yang efisien sekaligus tahan terhadap kerusakan.
Selain itu, diperlukan juga pemahaman menyeluruh terhadap keterkaitan antara fenomena termodinamika dan implikasi mekanis yang terjadi di dalam turbin. Dari hasil kajian sistem Reheat Organic Rankine Cycle (RORC) menggunakan fluida kerja basah seperti R21, dapat dipahami bahwa peningkatan tekanan evaporasi memang menghasilkan daya turbin dan efisiensi siklus yang lebih tinggi, namun konsekuensinya adalah munculnya droplet kondensat pada akhir proses ekspansi yang menjadi sumber utama erosi bilah turbin. Oleh karena itu, pemikiran awal ini menekankan pentingnya menemukan keseimbangan antara efisiensi energi dan ketahanan komponen melalui pendekatan analitisโseperti penggunaan model CFD untuk melihat distribusi aliran, analisis tekanan uap jenuh, serta evaluasi pengaruh reheat pressure terhadap kualitas uap keluaran. Tahapan berpikir ini bukan hanya memahami masalah dari sisi hasil, tetapi juga menelaah penyebab fundamental yang melatarinya, agar solusi yang dirancang tidak bersifat sementara, melainkan bersifat menyeluruh dan berorientasi pada peningkatan performa sistem energi secara berkelanjutan.
Idealization
Menyederhanakan masalah erosi akibat uap basah menjadi model yang terukur untuk memandu desain dan eksperimen: diasumsikan sistem RORC dua-tahap dengan turbin radial memakai fluida basah R21 dan proses reheating pada tekanan yang dapat dioptimalkan (target idealnya โ 1100 kPa) untuk menurunkan kandungan droplet di keluaran, sementara tekanan jatuh pada penukar panas diabaikan dan aliran massa diasumsikan seragam antar-stadion. Dalam model ideal ini erosi dimodelkan sebagai fungsi sederhana dari dryness fraction (x) dan kecepatan impak droplet (V_imp) โ mis. laju kehilangan material โ (1-x)ยทV_imp^n โ sehingga kita dapat menghubungkan perubahan operasional (menaikkan reheat, membagi rasio ekspansi pada dua tahap, menurunkan Mach number per tahap) langsung ke perkiraan penurunan erosi tanpa kehilangan hitungan energi yang berarti. Selanjutnya geometry turbin disederhanakan mengikuti parameter desain radial inflow pada makalah (tip speed, meridional speed, radius rotor) sehingga hasil perhitungan entalpi, ukuran turbin, dan kecepatan rotasi tetap konsisten dengan simulasi numerik yang dilaporkan; pendekatan ideal ini memungkinkan perbandingan kuantitatif trade-off antara peningkatan daya/efisiensi dan pengurangan potensi erosi sebelum melakukan CFD rinci atau uji eksperimental.
Instruction-Set
Pada tahap pelaksanaan, rancangan sistem turbin uap dengan fluida kerja basah diwujudkan melalui penerapan langkah-langkah konkret yang telah direncanakan dari hasil analisis dan idealisasi sebelumnya. Implementasi dimulai dengan pembuatan model turbin dua tahap yang dilengkapi proses reheating untuk menurunkan kadar uap cair pada tahap akhir ekspansi. Proses ini dijalankan dengan penyesuaian reheat pressure pada sekitar 1100 kPa, sebagaimana hasil simulasi menunjukkan titik optimum antara efisiensi dan ketahanan bilah terhadap erosi. Tahap ini juga mencakup pengujian performa sistem secara eksperimental dan numerik, di mana parameter seperti daya turbin, efisiensi termal, dan kualitas uap keluar dipantau guna memastikan bahwa hasil yang dicapai sesuai dengan target desain. Pengendalian operasi dilakukan dengan pendekatan iteratifโmelalui pemantauan data tekanan dan suhu serta kalibrasi ulangโagar sistem tetap stabil dalam kondisi kerja jangka panjang.
Penerapan sistem ini harus dilengkapi dengan prosedur pemeliharaan berkelanjutan dan evaluasi periodik. Material pelapis pada bilah turbin diuji terhadap ketahanan erosi akibat fluida basah, sementara data hasil operasi dikumpulkan untuk pengembangan model yang lebih presisi di masa mendatang. Setiap tindakan lapangan, mulai dari pengujian hingga penyempurnaan desain, dilaksanakan berdasarkan perencanaan ilmiah yang matang dan berorientasi pada keselamatan serta efisiensi energi. Dengan menjalankan langkah-langkah ini, rancangan turbin uap tidak berhenti pada tahap teori, tetapi benar-benar diterapkan secara nyata untuk menghasilkan sistem yang efisien, tahan lama, dan mampu meminimalkan dampak erosi akibat uap basah dalam jangka panjang.

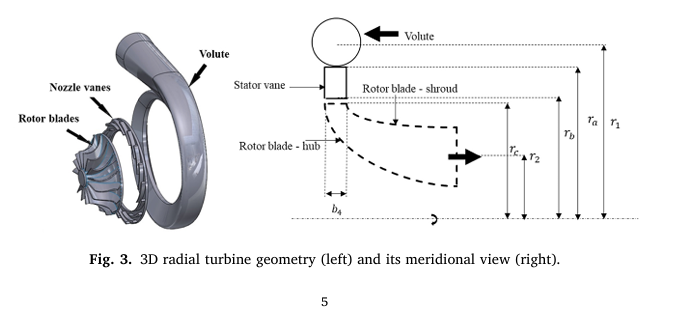

Gambar tersebut memperlihatkan geometri turbin radial aliran masuk (radial inflow turbine), di mana fluida mengalir dari arah luar menuju pusat rotor. Pada sisi kiri, tampak bagian fisik utama yaitu volute, nozzle vanes (stator), dan rotor blades. Volute berfungsi mengarahkan fluida ke nozzle, kemudian nozzle mempercepat aliran dan mengatur sudut masuk ke rotor. Rotor blades menerima aliran tersebut dan mengubah energi kinetik fluida menjadi energi mekanik pada poros turbin.
Pada sisi kanan, meridional view menunjukkan potongan melintang yang menggambarkan jalur aliran dari luar ke dalam, serta parameter penting seperti radius rotor (rโโrโ) dan tinggi bilah (bโ) yang menentukan distribusi kecepatan dan tekanan di sepanjang lintasan aliran. Geometri ini berkaitan langsung dengan wet steam (uap basah) karena bentuk saluran dan sudut bilah sangat memengaruhi kondensasi uap dan pembentukan droplet air di tahap akhir turbin. Jika desain meridional dan sudut aliran tidak tepat, kelembapan tinggi pada uap dapat menabrak permukaan bilah dan menyebabkan erosi akibat tetesan air. Oleh karena itu, geometri turbin seperti pada gambar ini dirancang sedemikian rupa untuk mengoptimalkan distribusi aliran, menurunkan kadar uap cair, dan meminimalkan efek erosi pada sistem turbin dengan fluida basah seperti R21.

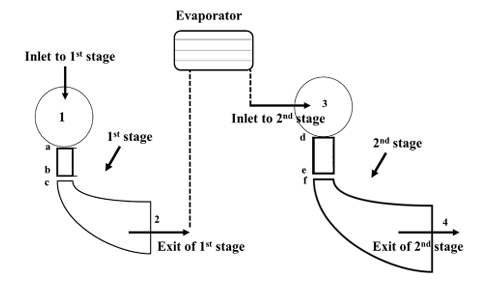

skema dua tahap turbin radial (two-stage radial turbine) pada sistem Reheat Organic Rankine Cycle (RORC). Pada tahap pertama (1st stage), fluida kerja (uap) masuk melalui saluran inlet (1) menuju turbin pertama, kemudian mengalir melewati bilah turbin dan keluar melalui exit (2) setelah mengalami ekspansi dan kehilangan sebagian energinya. Uap yang keluar ini masih mengandung kelembapan, sehingga diarahkan kembali ke evaporator untuk dipanaskan ulang (reheating) agar kualitas uap meningkat dan menjadi lebih kering.
Setelah proses reheating, uap masuk ke tahap kedua (2nd stage) melalui inlet (3), kemudian mengalami ekspansi kembali di turbin kedua hingga keluar di exit (4). Tujuan konfigurasi dua tahap ini adalah untuk meningkatkan efisiensi termal sistem dan mengurangi kadar uap basah (wet steam) di tahap akhir, sehingga dapat meminimalkan erosi bilah turbin yang biasanya terjadi akibat tetesan air pada aliran uap basah.
Kesimpulan
Fenomena wet steam (uap basah) pada turbin uap merupakan salah satu tantangan utama dalam menjaga efisiensi dan umur pakai turbin. Uap basah terbentuk ketika sebagian uap mengalami kondensasi pada tahap akhir ekspansi di dalam turbin, menghasilkan droplet air yang berkecepatan tinggi dan menabrak permukaan bilah turbin. Dampaknya berupa erosi, penurunan efisiensi termal, dan kerusakan mekanik pada rotor maupun casing. Untuk mengatasi hal tersebut, berbagai pendekatan desain dan operasional dikembangkan, salah satunya melalui sistem Reheat Organic Rankine Cycle (RORC) dengan dua tahap turbin radial (two-stage radial turbine) seperti yang diperlihatkan dalam gambar dari penelitian referensi.
Pada sistem dua tahap ini, fluida kerja yang keluar dari tahap pertama dipanaskan kembali di evaporator sebelum masuk ke tahap kedua. Proses reheating ini bertujuan untuk meningkatkan kualitas uap (dryness fraction) agar tetap berada pada kondisi kering, sehingga risiko pembentukan uap cair dapat ditekan. Secara geometrik, desain turbin radial (seperti ditunjukkan pada Fig. 3) menggunakan parameter seperti radius rotor (rโ, rโ), tinggi bilah (bโ), dan kecepatan keliling (tip speed, U = ฯr) untuk mengatur arah dan kecepatan aliran.

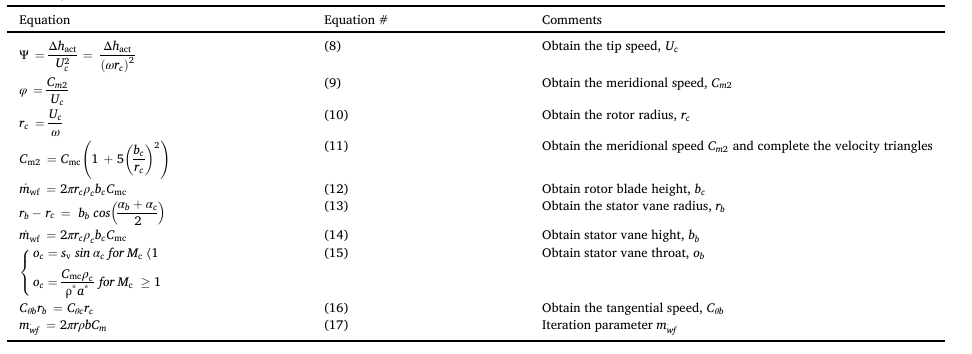

Summary of the turbine model detailed
