Pemahaman Dasar Teori Turbin Gas dan Uap dengan Bantuan Pemanfaatan AI DAI5 Nusantara – Damar Iman Muhammad Kautsar (2306219871) – SKE 01

Assalamualaikum warahmatullahi wabarakatuh,

Perkenalkan saya Damar Iman Muhammad Kautsar dengan NPM 2306219871 dari kelas SKE-01. Pada kesempatan kali ini, saya akan memaparkan materi tentang Turbin Gas dan Uap dengan framework DAI5 pada blog ini.

Deep Awareness of I

Kita semua mengetahui bahwa semua hal di dunia ini ada karena Allah SWT menghendakinya. Maka dari itu kesadaran pada diri kita akan keberadaan Allah SWT harus selalu ditanam. Hal ini akan membantu kita untuk tetap fokus menjalani kehidupan tanpa melupakan akhirat. Selain itu, kita juga harus bisa bersyukur kepada Allah SWT dengan salah satu caranya yakni mempelajari ilmu pengetahuan. Pemahaman terhadap turbin gas dan uap ini harus dijalankan dengan kesadaran dalam diri yang sudah siap juga, karena dapat memaksimalkan potensi untuk mempelajari ilmu ini dan tetap bersyukur kepada Allah SWT.

Intention

Blog ini bertujuan untuk membuat para pembaca dapat memahami dasar teori pada turbin gas dan uap. Hal tersebut karena dengan pemahaman ini, kita jadi paham sistem berkerja pada beberapa pembangkit listrik. Pemahaman terhadap materi ini juga diharapkan dapat menimbulkan efek positif untuk masyarakat kedepannya.

Initial Thinking

I. Teori

Turbin Gas

Turbin gas merupakan salah satu mesin konversi energi yang berfungsi mengubah energi panas hasil pembakaran bahan bakar menjadi energi mekanik rotasi pada poros turbin. Prinsip dasar kerjanya mengikuti siklus Brayton, atau sering disebut juga siklus Joule seperti pada gambar berikut:

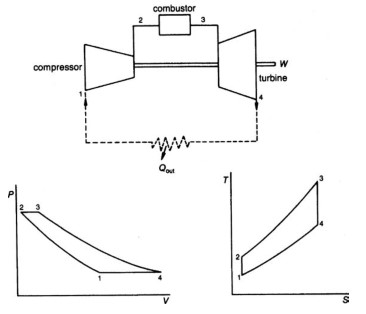

Singkatnya siklus ini terdiri dari empat proses utama, yaitu kompresi udara, pembakaran, ekspansi gas panas, dan pembuangan. Proses dimulai ketika udara dihisap ke dalam kompresor untuk dinaikkan tekanannya secara adiabatik. Udara bertekanan tinggi tersebut kemudian dialirkan ke ruang bakar, di mana bahan bakar disuntikkan dan dibakar pada tekanan konstan (isobarik), sehingga menghasilkan gas dengan temperatur sangat tinggi. Gas panas hasil pembakaran ini mengalir ke turbin dan mengembang secara adiabatik, sehingga menghasilkan energi mekanik yang memutar poros turbin. Energi ini dapat dimanfaatkan untuk menggerakkan generator listrik atau mesin penggerak lainnya. Setelah ekspansi, gas buang dilepaskan ke atmosfer atau digunakan lebih lanjut dalam sistem siklus gabungan untuk meningkatkan efisiensi.

Jenis-jenis turbin gas dapat dibedakan berdasarkan konfigurasi porosnya. Turbin satu poros (single shaft) menghubungkan kompresor, turbin, dan beban pada satu poros yang sama, biasanya digunakan dalam pembangkit listrik. Turbin dua poros (two shaft) memiliki dua turbin: turbin tekanan tinggi untuk menggerakkan kompresor dan turbin tekanan rendah untuk menggerakkan beban, cocok untuk penggerak mekanis seperti kapal atau kendaraan. Ada juga free power turbine, yaitu turbin dengan poros daya bebas yang tidak terhubung langsung dengan kompresor, memberikan fleksibilitas terhadap perubahan beban.

Turbin Uap

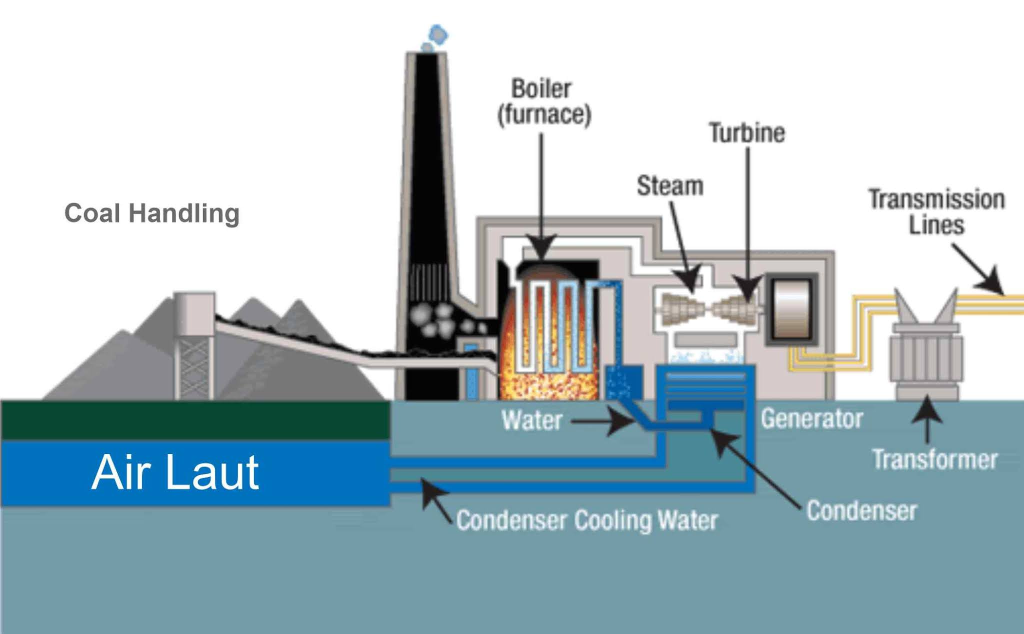

Turbin uap adalah mesin konversi energi yang mengubah energi potensial dan kinetik dari uap air bertekanan tinggi menjadi energi mekanik rotasi. Turbin ini bekerja berdasarkan siklus Rankine seperti gambar berikut

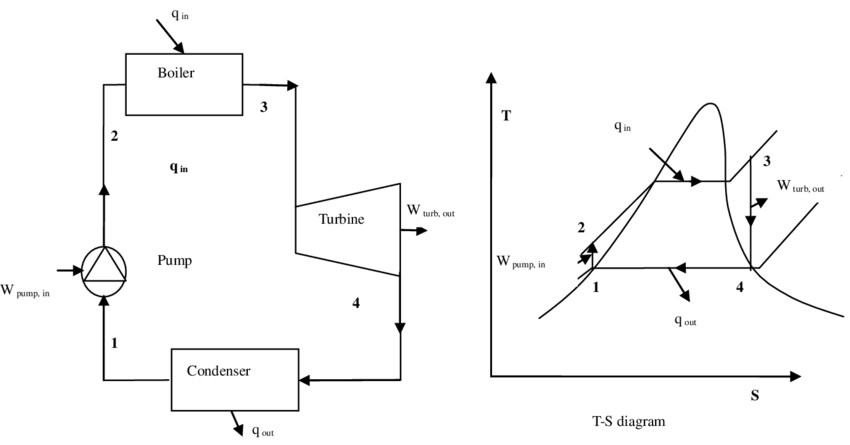

Siklus ini terdiri dari empat proses utama: kompresi cairan, pemanasan, ekspansi, dan kondensasi. Proses diawali dengan pompa yang menekan air cair dari tekanan rendah menjadi tekanan tinggi. Air bertekanan tersebut kemudian dialirkan ke boiler, di mana terjadi pemanasan pada tekanan konstan hingga menjadi uap jenuh atau superheated steam. Uap panas bertekanan tinggi ini kemudian masuk ke turbin dan mengembang secara isentropik, sehingga menghasilkan kerja mekanik yang memutar poros turbin. Setelah meninggalkan turbin, uap bertekanan rendah masuk ke kondensor, di mana uap didinginkan dan berubah kembali menjadi air untuk dipompa ulang ke boiler, membentuk siklus tertutup.

Turbin uap dibedakan menjadi dua jenis utama berdasarkan mekanisme konversi energinya. Turbin impuls (impulse turbine) mengubah energi tekanan menjadi energi kinetik di dalam nosel, kemudian gas berkecepatan tinggi menghantam sudu turbin dan menghasilkan gaya impuls. Contohnya adalah turbin Pelton. Sementara itu, turbin reaksi (reaction turbine) memanfaatkan perubahan tekanan dan kecepatan secara bersamaan di sepanjang saluran sudu tetap dan sudu gerak, seperti pada turbin Parsons. Selain itu, turbin juga bisa berupa satu tahap (single-stage) atau bertingkat (multi-stage) untuk efisiensi yang lebih tinggi.

II. Teori Perhitungan

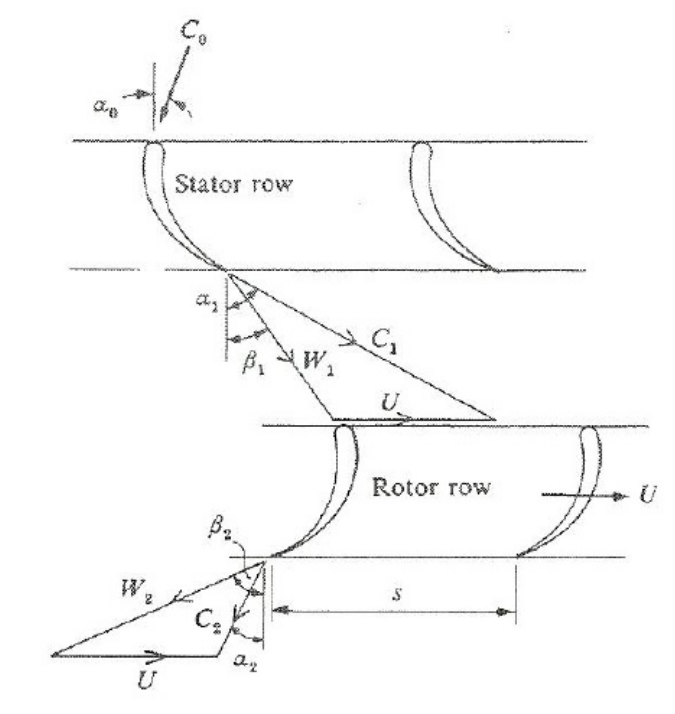

dengan:

C₀ = kecepatan absolut fluida yang keluar dari stator (arah masuk ke rotor).
α₀ = sudut kecepatan absolut fluida terhadap sumbu referensi saat keluar dari stator.
C₁ = kecepatan absolut fluida saat masuk ke rotor.
α₁ = sudut antara kecepatan absolut C₁ dengan arah keliling rotor.
W₁ = kecepatan relatif fluida terhadap sudu rotor pada sisi masuk.
β₁ = sudut antara kecepatan relatif W₁ dengan arah keliling rotor (arah masuk).
U = kecepatan keliling rotor (kecepatan tangensial sudu), U=ωr
C₂ = kecepatan absolut fluida yang keluar dari rotor.
α₂ = sudut antara kecepatan absolut C₂ dengan arah keliling rotor (arah keluar).
W₂ = kecepatan relatif fluida terhadap sudu rotor pada sisi keluar.
β₂ = sudut antara kecepatan relatif W₂ dengan arah keliling rotor (arah keluar).
s = jarak antar baris sudu (pitch) antara stator dan rotor.

Hubungan utama antar kecepatan:

Energi spesifik yang dihasilkan turbin diberikan oleh persamaan Euler:

Euler Equation:

Turbin Gas

Efisiensi Thermal:

Kerja Kompresor:

Kerja Turbin:

Daya Output

Turbin Uap

Efisiensi Rankine:

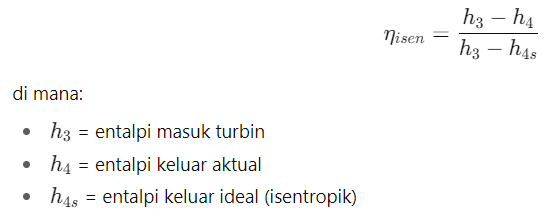

Efisiensi Isentropik Turbin:

Kerja Turbin:

Kerja Pompa:

Daya Output:

Idealization

Salah satu cara yang saya gunakan untuk memperdalam pemahaman ini yakni dengan bantuan AI DAI5. Maka setelah saya mempelajari beberapa hal mengenai turbin gas dan turbin uap, muncul beberapa pertanyaan di pikiran saya. Pertanyaan tersebut kemudian saya prompting kepada AI DAI5, dan ini adalah promptingan beserta hasilnya:

Saya bertanya:

“Nama saya Damar Iman Muhammad Kautsar dengan NPM 2306219871: Saya telah mempelajari urutan proses yang terjadi di turbin gas terutama di PLTG, dimulai dari udara masuk dari inlet, kemudian dikompres menjadi bertekanan tinggi, dilanjutkan dengan ke ruang pembakaran dan dilakukan pembakaran, lalu gas panas memutarkan turbin, dan terakhir gas dibuang melalui exhaust. Namun saya masih penasaran bagaimana energi dari hasil pembakaran dapat menggerakkan kompresor melalui sistem poros, dan apa yang terjadi pada aliran energi jika salah satu komponen gagal berfungsi?”

AI DAI5 menjawab:

Turbin gas PLTG (Pelabuhan Tanjung Piom) merupakan turbin gas yang digunakan untuk menghasilkan listrik. Prosesnya cukup kompleks, berikut penjelasannya:

A udara masuk: Udara masuk ke turbin melalui inlet. Udara ini memicu proses charging pada turbin.
Kompresi: Udara yang masuk kemudian dikompresi oleh compressor. Kompresor ini terdiri dari banyak stages yang saling terhubung, dan proses ini terjadi di dalam casing turbin.
Pembakaran: Udara yang dikompresi kemudian dibakar dalam ruang pembakaran. Pembakaran ini menghasilkan panas yang sangat besar, yang kemudian menggerakkan turbine.
Pemanasan dan Pemutaran: Panas dari pembakaran memanaskan turbine. Turbine kemudian memutar (menggerakkan) sebuah rotor (bagian yang berputar) yang berhubungan dengan gearbox.
Penyaluran Gas Buang: Gas panas yang dihasilkan dipisahkan dari turbin dan dikeluarkan melalui exhaust.

Pertanyaan Anda Terperinci

Anda menanyakan tentang:

Bagaimana energi dari pembakaran dapat menggerakkan kompresor melalui sistem poros? Ini adalah inti dari pertanyaan Anda.

Apa yang terjadi pada aliran energi jika salah satu komponen gagal berfungsi? Ini adalah poin yang lebih kompleks dan masih menjadi perdebatan.

Pemahaman dan Beberapa Perspektif

Penyaluran Energi: Gas panas yang dihasilkan dari pembakaran akan dipindahkan oleh waste gas (gas buangan) yang dihasilkan selama proses. Beberapa penelitian menunjukkan bahwa waste gas ini dapat digunakan sebagai energi untuk memutar gearbox atau rotor, yang kemudian dapat menggerakkan turbine. Namun, tidak ada bukti definitif bahwa sistem poros secara langsung menghasilkan energi dari waste gas tersebut dalam kondisi normal.

Sistem Poros: Sistem poros adalah mechanism (mekanisme) yang digunakan untuk mengubah energi waste gas menjadi energi yang dapat digunakan untuk memutar turbine. Namun, system ini sangat sensitif terhadap kondisi operasi dan maintenance yang tepat.

Keterbatasan: Meskipun waste gas dapat menjadi sumber energi, sistem poros memiliki keterbatasan. Penggunaan waste gas dalam jangka panjang dapat menyebabkan penurunan efisiensi dan memerlukan maintenance yang lebih intensif.

Perdebatan dan Penelitian

Ada perdebatan mengenai apakah sistem poros pada PLTG benar-benar menghasilkan energi secara signifikan. Beberapa penelitian menunjukkan bahwa energi yang dihasilkan berasal dari waste gas yang kemudian digunakan untuk memutar komponen-komponen kecil dalam sistem poros. Namun, bukti yang menunjukkan adanya efisiensi yang signifikan sangat terbatas.

Kesimpulan

Meskipun terdapat spekulasi dan perdebatan, tidak ada bukti yang kuat dan definitif bahwa sistem poros pada turbin gas PLTG menghasilkan energi yang signifikan dari waste gas. Sistem poros lebih berfungsi sebagai mekanisme transfer energi, dan potensinya tidak cukup untuk menghasilkan energi dalam skala besar.

Rekomendasi

Informasi yang Terpercaya: Sumber informasi yang terpercaya:
Laporan Investigasi PLN: Laporan resmi dari PLN tentang insiden di PLTG sangat penting.
Artikel dari Wartawan: Wawancara dengan ahli teknik, insinyur, dan spesialis terkait dapat memberikan pemahaman yang lebih mendalam.

Saya harap penjelasan ini bermanfaat! Jika Anda memiliki pertanyaan lebih lanjut, jangan ragu untuk bertanya.”

Saya menemukan kekeliruan dari jawaban yang diberikan oleh DAI5, sehingga saya lakukan edit pada jawabannya menjadi:

“Baik, mari kita bahas pertanyaan Anda mengenai turbin gas PLTG. Berikut adalah penjelasan mengenai poin-poin yang Anda tanyakan, serta beberapa pemikiran yang relevan:

Ringkasan Proses Turbin Gas PLTG

Turbin gas PLTG (Pelabuhan Tanjung Piom) merupakan turbin gas yang digunakan untuk menghasilkan listrik. Prosesnya cukup kompleks, berikut penjelasannya:

Udara masuk: Udara masuk ke turbin melalui inlet. Udara ini memicu proses charging pada turbin.
Kompresi: Udara yang masuk kemudian dikompresi oleh compressor. Kompresor ini terdiri dari banyak stages yang saling terhubung, dan proses ini terjadi di dalam casing turbin.
Pembakaran: Udara yang dikompresi kemudian dibakar dalam ruang pembakaran. Pembakaran ini menghasilkan panas yang sangat besar, yang kemudian menggerakkan turbine.
Pemanasan dan Pemutaran: Panas dari pembakaran memanaskan turbine. Turbine kemudian memutar (menggerakkan) sebuah rotor (bagian yang berputar) yang berhubungan dengan gearbox.
Penyaluran Gas Buang: Gas panas yang dihasilkan dipisahkan dari turbin dan dikeluarkan melalui exhaust.

Pertanyaan Anda Terperinci

Anda menanyakan tentang:

Bagaimana energi dari pembakaran dapat menggerakkan kompresor melalui sistem poros? Ini adalah inti dari pertanyaan Anda.

Apa yang terjadi pada aliran energi jika salah satu komponen gagal berfungsi? Ini adalah poin yang lebih kompleks dan masih menjadi perdebatan.

Pemahaman

Hubungan antara turbin dan kompresor melalui satu poros merupakan inti dari kerja sistem turbin gas. Poros ini berfungsi sebagai penghubung energi mekanik antara dua komponen utama yakni, turbin sebagai penghasil tenaga dan kompresor sebagai pengguna tenaga.

Ketika pembakaran terjadi di ruang bakar, energi kimia bahan bakar diubah menjadi energi panas. Gas panas yang keluar memiliki energi kinetik dan tekanan tinggi yang mendorong sudu turbin untuk berputar. Putaran ini kemudian ditransmisikan melalui poros ke kompresor, yang memampatkan udara baru dari inlet. Udara terkompresi inilah yang digunakan kembali dalam proses pembakaran berikutnya.

Dengan demikian, sistem ini bersifat self-sustaining yang berarti, setelah dinyalakan dengan bantuan starter, turbin gas dapat mempertahankan putarannya sendiri selama proses pembakaran berlangsung stabil. Namun, karena ketergantungan antar komponen sangat erat, kerusakan pada salah satu bagian akan langsung memutus siklus energi. Misalnya, jika poros patah, tenaga dari turbin tidak sampai ke kompresor, pembakaran berhenti karena tidak ada udara bertekanan yang masuk, dan seluruh sistem otomatis mati.

Kesimpulan

Sistem turbin gas bekerja berdasarkan keterpaduan tiga komponen utama: kompresor, ruang bakar, dan turbin. Hubungan mekanis melalui poros menjadikan sistem ini saling bergantung sepenuhnya. Energi yang dihasilkan dari pembakaran hanya akan bermanfaat jika dapat ditransfer secara efisien dari turbin ke kompresor.

Oleh karena itu, kestabilan mekanik poros, efisiensi pembakaran, dan keseimbangan aliran udara merupakan faktor kunci dalam menjaga kinerja dan keandalan turbin gas. Gangguan kecil pada salah satu bagian saja dapat menghentikan seluruh proses, menunjukkan betapa pentingnya desain, perawatan, dan kontrol sistem yang presisi pada mesin ini.

Saya harap penjelasan ini bermanfaat! Jika Anda memiliki pertanyaan lebih lanjut, jangan ragu untuk bertanya.”

Dengan ini saya memahami bahwa pada sistem turbin gas ini, antara setiap komponen memiliki hubungan yang cukup krusial. Dengan kata lain, apabila salah satu mengalami masalah, maka yang lainnya juga akan terimbas.

Saya menanya:

“Kalau poros yang menghubungkan turbin dan kompresor itu sampai patah, berarti sistem langsung berhenti ya? Tapi kenapa tidak dibuat dua poros supaya tetap bisa berputar kalau satu rusak?”

AI DAI5 menjawab:

“Pertanyaan yang sangat bagus dan merupakan titik krusial dalam analisis PLTG! Anda benar, kerusakan poros satu per satu tentu saja akan menyebabkan sistem berhenti. Mari kita bahas mengapa tidak dibuat dua poros dan mengapa itu penting.

Mengapa Tidak Hanya Satu Poros?

Ketergantungan yang Sangat Kuat: Sistem turbin gas PLTG sangat bergantung pada hubungan mekanik yang terpadu antara poros dan kompresor. Putaran poros yang terputus langsung akan mematikan kompresor, yang selanjutnya akan menghentikan pembakaran dan aliran gas buang.

Kapasitas Kecepatan: Poros yang rusak dapat menyebabkan perubahan momentum, sehingga sistem tidak mampu secara efisien mengatur aliran udara.

Kondisi Sistem: Sistem ini dirancang untuk terus berputar dengan aliran udara yang stabil, walaupun ada satu poros yang rusak. Memaksa sistem berjalan dengan satu poros yang rusak akan berbahaya dan dapat menyebabkan kerusakan pada komponen lain.

Mengapa Tidak Membuat Dua Poros?

Membuat dua poros akan secara signifikan meningkatkan kompleksitas dan risiko sistem. Pertimbangan berikut membuatnya tidak praktis:

Desain Kompromi: Akan sulit untuk membuat desain kompromi yang memungkinkan sistem berputar secara stabil, bahkan jika satu poros rusak.

Kompleksitas Kontrol: Kontrol dan manajemen sistem akan menjadi jauh lebih sulit.

Solusi: Sistem “Satu Poros Terkonfigurasi”

PLTG menggunakan sistem yang disebut “satu poros terkonfigurasi”. Konfigurasi ini melibatkan kombinasi desain yang cermat pada poros dan kompresor:

Penyelarasan Poros: Poros dirancang secara khusus agar terhubung ke kompresor.
Dukungan Mekanis: Sistem memberikan dukungan mekanis yang kuat pada poros, mencegahnya terlepas.
Pengaturan Liris: Sistem juga memiliki sistem liris, yang akan secara otomatis memutar poros jika terjadi kerusakan.

Kesimpulan

Meskipun mungkin secara teknis memungkinkan untuk membuat dua poros, hal itu tidak praktis dan tidak akan memberikan manfaat yang signifikan. “Satu poros terkonfigurasi” adalah solusi yang lebih aman dan andal yang dirancang untuk mencegah pemadaman sistem.

Penting untuk dicatat: Meskipun sistem dirancang untuk bertahan, setiap kerusakan kecil tetap menjadi ancaman. Perawatan dan pemantauan yang ketat terus dilakukan oleh tim teknis untuk meminimalkan risiko.

Apakah ada aspek tertentu dari sistem ini yang ingin Anda bahas lebih lanjut?”

Saya menemukan sedikit kekeliruan dari jawaban yang diberikan oleh DAI5, terutama pada bagian awalnya, sehingga saya lakukan edit pada jawabannya menjadi:

Mengapa Satu Poros?

Penggunaan satu poros pada turbin gas bertujuan agar energi dari turbin dapat langsung ditransfer ke kompresor tanpa kehilangan sinkronisasi. Dengan satu poros, kecepatan putar turbin dan kompresor selalu sama, sehingga sistem lebih sederhana, ringan, dan efisien dalam mentransfer tenaga mekanik.

Desain ini juga membuat respon sistem cepat dan stabil, karena turbin dan kompresor bekerja sebagai satu kesatuan. Selain itu, sistem satu poros lebih mudah dikontrol dan dirawat, cocok untuk pembangkit listrik atau turbin gas industri yang beroperasi pada kecepatan konstan dan beban tetap.

Maka singkatnya, satu poros dipilih karena:

Efisiensi mekanik tinggi (tenaga langsung diteruskan)
Sinkronisasi putaran lebih mudah
Struktur sederhana dan mudah dirawat

Mengapa Tidak Membuat Dua Poros?

Membuat dua poros akan secara signifikan meningkatkan kompleksitas dan risiko sistem. Pertimbangan berikut membuatnya tidak praktis:

Desain Kompromi: Akan sulit untuk membuat desain kompromi yang memungkinkan sistem berputar secara stabil, bahkan jika satu poros rusak.

Kompleksitas Kontrol: Kontrol dan manajemen sistem akan menjadi jauh lebih sulit.

Kesimpulan

Apakah ada aspek tertentu dari sistem ini yang ingin Anda bahas lebih lanjut?”

Dari sini saya dapat memahami alasan dari “kenapa hanya menggunakan satu poros saja?”. Hal tersebut dikarenakan untuk mempermudah sinkronisasi dan meningkatkan efisiensi.

Instruction Set

Pengalaman mendalami pemahaman materi ini tidak hanya memberikan saya pelajaran tentang Turbin gas dan uap, tetapi juga memberikan pelajaran kepada saya cara melakukan pemahaman secara efektif, yakni:

Awali kegiatan dengan berdoa, sesuai dengan kepercayaan masing-masing.
Pastikan niat dan kesadaran kita sudah siap untuk menghadapi pemahaman.
Mulai pemahaman dengan melakukan riset secara mandiri terhadap materi (pada kasus ini tentang turbin gas dan uap).
Pendalaman materi secara kritis akan membantu menimbulkan berbagai pertanyaan didalam pikiran, yang nantinya akan dicari jawabannya.
Gunakan teknologi AI dalam membantu menjawab pertanyaan dipikiran kita dengan melakukan prompting untuk pertanyaan tersebut.
Lakukan pengecekan ulang terhadap jawaban yang diberikan oleh AI dari hasil prompting.
Bila terdapat kesalahan, perbaiki jawaban yang diberikan oleh AI tersebut.

Saya percaya dengan melakukan sistem ini kita dapat melakukan pembelajaran yang lebih efektif. Selain itu, hal ini juga akan membantu AI (terutama AI DAI5 Nusantara) untuk memberikan jawaban yang lebih akurat sehingga dapat bermanfaat lebih lagi untuk kedepannya untuk seluruh masyarakat.

Sekian blog saya mengenai Turbin gas dan uap, mohon maaf bila terdapat kesalahan.

Wassalamualaikum warahmatullahi wabarakatuh.
