Assalammualaikum Wr. Wb. perkenalkan nama saya Farras Palevi Ariyawan (2306223805) dari kelas SKE-01. disini saya akan membagikan pengalaman atau hal apa saja yang sudah saya pelajari mengenai reaction turbine menggunakan bantuan AI serta video youtube.
Sebelum mempelajari reaction turbine, saya menerapkan kerangka berpikir DAI5 sebagai fondasi dalam pembelajaran kali ini.
1. Deep Awareness of I
Energi air adalah anugerah alam yang diciptakan oleh Allah SWT. Potensi energi yang ada pada air dapat dikonversi menjadi listrik untuk kegunaan seluruh umat manusia. Desain alat untuk mengkonversi energi ini (reaction turbine) merupakan hasil ilmu pengetahuan dan akal yang Allah SWT kasih kepada manusia.
2. Intention
Niat untuk memahami Francis turbine dan reaction turbine secara mendalam, bukan sekadar untuk tugas atau ujian, tapi supaya bisa menjelaskan dengan jelas, aplikatif, dan suatu saat bisa memiliki manfaat untuk masa depan.
3. Initial Thinking
Memulai dengan pertanyaan dasar seperti :
- Kenapa dinamakan reaction turbine?
- Bagaimana pembagian daya (casing, runner, leakage, shaft, mechanical)?
- Kenapa digunakan ketika head rendah dan debit air tinggi?
4. Intention
- Turbin beroperasi pada efisiensi maksimum, tanpa kebocoran (no leakage).
- Casing sempurna mengarahkan fluida.
- Aliran fluida bisa dianalisis jelas dengan hukum Bernoulli dan momentum.
5. Instruction Set
Menyusun langkah belajar seperti :
- definisi reaction turbine
- mendalami prinsip kerja reaction turbine radial flow (francis turbine)
- memahami karakteristik bagian-bagian reaction turbine radial flow
- analisis aliran energi termasuk power yang dibangkitkan pada reaction turbine
Setelah mempelajari reaction turbine, saya memiliki beberapa pertanyaan mengenai materi ini.
Apa itu Francis Turbine dan kenapa disebut reaction turbine? apa yang membedakan reaction turbine dengan impuls turbine? lalu mengapa francis turbine lebih cocok bekerja ketikaย headย rendah tapi debit air tinggi? mengapa dalam mekanisme power yang dibangkitkan terdapat power untuk casing, power untuk runner, power untuk leakage, power untuk shaft, dan power untukย mechanical? apakah ada pengaruhnya dengan bagian-bagian dari francis turbine itu sendiri?
Jawaban AI DAI5
- Francis Turbine adalah jenis turbin reaksi (reacting turbine) yang dirancang untuk menangani debit air yang tinggi dengan head (tinggi) yang relatif rendah.
- Perbedaan dengan Impulse Turbine Francis Turbine menggunakan desain yang lebih canggih untuk mengoptimalkan efisiensi dan daya hisap dalam kondisi tertentu. Impulse Turbine menggunakan prinsip desain yang berbeda yang lebih baik dalam mengendalikan aliran fluida, namun kurang optimal dalam mengatasi kondisi head rendah yang tinggi.
- Mengapa Francis Lebih Cocok untuk Head Rendah, Debit Tinggi Francis Turbine sangat efisien dalam kondisi ini karena desainnya yang secara khusus mengoptimalkan pengumpulan dan pembuangan energi pada saat yang sama.
- Power pada Bagian-Bagian Francis: Secara fundamental, Francis Turbine menghasilkan daya pada berbagai bagiannya: casing (bearing), runner (bagian yang berputar), leakage (area yang bocor), shaft (bagian yang menghubungkan runner ke casing), dan mechanical (bagian yang terbuat dari bahan yang kuat).
- Pengaruh pada Bagian-Bagian Francis: Setiap bagian memiliki peran penting: casing untuk menahan tekanan, runner untuk menggerakkan blade, leakage untuk mencegah kebocoran, shaft untuk menggerakkan blade, dan mechanical untuk menahan tekanan dan pergerakan. Semua komponen ini bekerja bersama secara harmonis untuk menghasilkan energi.
Kesimpulan Jawaban
Apa itu francis turbine? Francis turbine adalah reaction turbine dengan aliran campuran (mixed flow) air masuk secara radial lewat guide vane, lalu keluar aksial (sejajar poros). Turbin ini sering dipakai di PLTA skala besar karena efisien dan fleksibel di berbagai kondisi beban.
Kenapa dinamakan reaction turbine? Karena energi air yang dikonversi jadi energi mekanik di runner tidak hanya dari impuls (tumbukan), melainkan juga dari reaksi akibat perubahan tekanan fluida di sepanjang sudu runner. Jadi di dalam runner, baik energi tekanan maupun energi kecepatan ikut berubah. Sehingga casing + draft tube bukanlah sekadar pelindung, tetapi bagian aktif dari mekanisme turbin (berbeda dengan impulse).

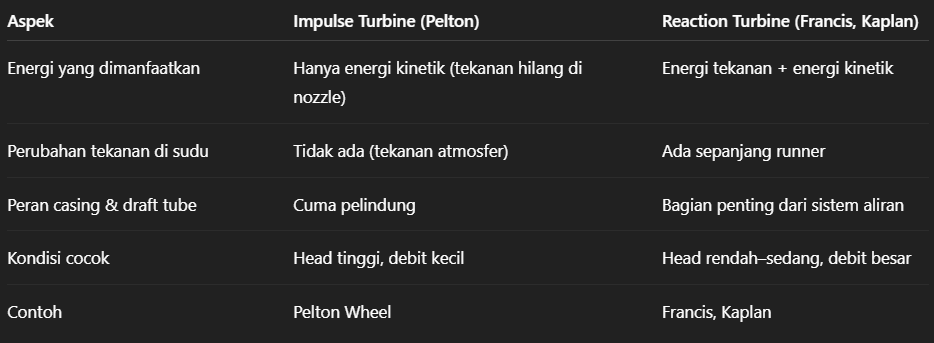

Perbedaan Reaction Turbine vs Impulse turbine
Kenapa francis turbine cocok untuk head rendah tapi debit air tinggi? Kalau head rendah (tinggi jatuh air kecil), energi potensial per satuan massa juga kecil. Tapi karena debit air besar, total energi aliran tetap signifikan. Francis punya runner dengan sudu melengkung dan draft tube yang memanfaatkan sisa energi tekanan, sehingga bisa tetap efisien meskipun head rendah. Kalau head benar-benar rendah sekali (<30 m) maka menggunakan Kaplan (axial flow), kalau head tinggi sekali (>300 m) menggunakan Pelton wheel, sedangkan Francis fleksibel di lowโmedium head dengan debit besar.
Kenapa ada pembagian power (casing, runner, leakage, shaft, mechanical)? Karena dalam proses energi air menjadi energi mekanik, ada losses di tiap tahap. Urutannya:
- Water Power (ฯgQH) = energi potensial & kinetik air sebelum masuk turbin.
- Power at Casing = daya air setelah masuk casing (sudah berkurang karena losses di saluran masuk).
- Power at Runner = daya efektif yang benar-benar mengenai sudu runner (berkurang karena losses di guide vane).
- Leakage Losses = sebagian air bocor lewat celah/seal โ tidak kena runner.
- Power on Shaft = daya mekanik yang diteruskan runner ke poros.
- Mechanical Losses = hilang karena gesekan bantalan, seal, dsb.

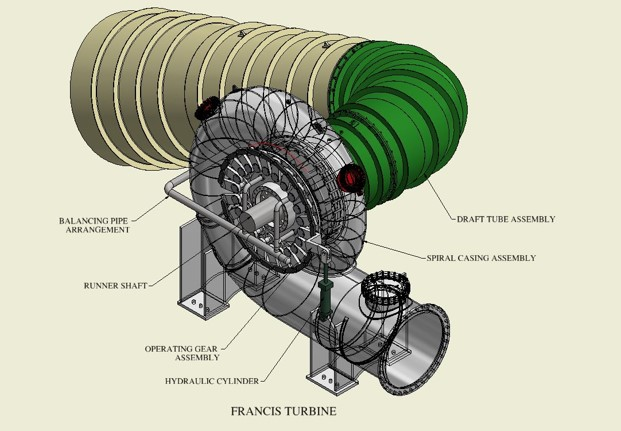

Apakah ada hubungannya dengan bagian-bagian Francis Turbine? setiap komponen punya peran dan juga sumber losses:
- Casing: mengarahkan air ke guide vane โ losses gesekan.
- Guide vane: mengatur debit & sudut masuk ke runner โ losses aliran turbulen.
- Runner: mengubah energi tekanan + kecepatan jadi energi mekanik โ losses profil sudu & gesekan.
- Draft tube: memulihkan energi tekanan (pressure recovery) โ losses kalau desainnya buruk.
- Seal & bearing: sumber leakage & mechanical losses.
