Assalamu’alaikum warahmatullahi wabarakatuh.
Segala puji bagi Allah SWT yang telah melimpahkan rahmat, taufik, dan hidayah-Nya sehingga kita diberi kesempatan untuk terus belajar dan mendalami ilmu pengetahuan, khususnya di bidang teknik. Shalawat dan salam semoga selalu tercurah kepada junjungan Nabi Muhammad SAW, suri teladan umat manusia, yang telah membawa kita dari zaman kegelapan menuju zaman penuh ilmu dan cahaya.

Dalam kesempatan kali ini, kita akan membahas salah satu topik menarik pada mata kuliah Sistem Konversi Energi, yaitu Turbin Francis. Bukan sekadar melihat dari sisi teknisnya saja, melainkan mencoba mengaitkannya dengan kerangka berpikir DAI5 (Deep Awareness of I, Intention, Initial Thinking, Idealization, Instruction Set). Dengan pendekatan ini, kita tidak hanya belajar aspek mekanis dari aliran fluida, tapi juga merenungi bagaimana amanah energi yang Allah titipkan dapat kita kelola dengan penuh tanggung jawab dan kesadaran.

Pendahuluan

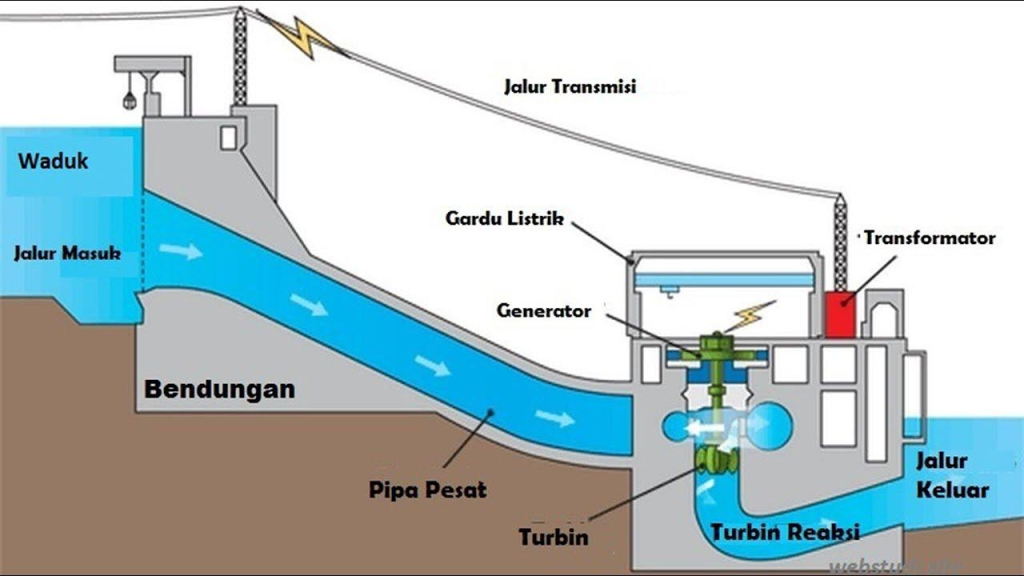

Ketika pertama kali belajar Sistem Konversi Energi, mungkin kita mengira turbin hanyalah alat mekanik yang sederhana: air jatuh → memutar sudu → menghasilkan listrik. Tapi begitu masuk ke detail teknis, apalagi pada Turbin Francis, kita akan menemukan betapa kompleksnya interaksi fluida yang terjadi di dalam runner. Aliran air yang masuk tidak selalu patuh pada desain ideal, apalagi saat turbin bekerja pada partial load. Di kondisi inilah muncul fenomena secondary losses akibat terbentuknya vortex di dalam aliran radial–aksial. Sekilas terlihat sebagai “gangguan kecil”, tapi sesungguhnya vortex ini bisa merusak efisiensi sistem secara signifikan.

1. Deep Awareness of I

Kalau kita dekati persoalan ini dengan kerangka DAI5, pandangan kita jadi lebih luas dan bernilai. Deep Awareness of I mengingatkan bahwa semua energi, dari jatuhnya air sampai daya listrik yang kita nikmati, adalah amanah dari Allah SWT. Kesadaran ini penting supaya kita tidak memandang turbin hanya sebagai “mesin yang rusak efisiensinya”, tapi sebagai sistem ciptaan-Nya yang menantang kita untuk berpikir, meneliti, dan mengoptimalkan dengan penuh tanggung jawab. Setiap vortex yang muncul pun bisa kita lihat sebagai tanda: ada bagian dari desain kita yang perlu diperbaiki agar tidak membuang energi yang sudah Allah titipkan.

2. Intention

Dari kesadaran itu lahirlah Intention. Niat seorang mahasiswa teknik mestinya bukan hanya menyelesaikan tugas kuliah, tapi juga berkontribusi nyata dalam menciptakan sistem energi yang lebih efisien, ramah lingkungan, dan bermanfaat untuk masyarakat. Misalnya, ketika kita menganalisis turbin Francis, niat kita bisa berupa: “Saya ingin memahami bagaimana secondary losses terjadi agar bisa memberi solusi nyata untuk menekan pemborosan energi di pembangkit listrik tenaga air.” Dengan niat ini, pekerjaan teknis kita tidak kering makna, tapi punya dimensi sosial dan spiritual.

3. Initial Thinking

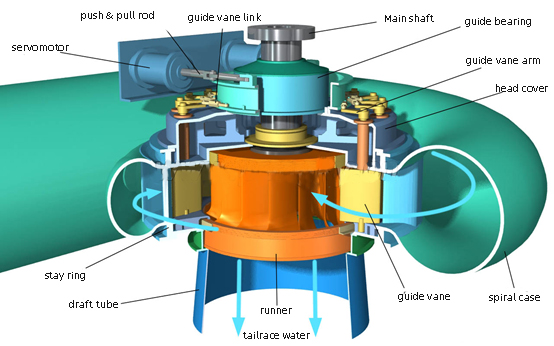

Lanjut ke Initial Thinking, kita mulai mengurai akar masalah. Turbin Francis bekerja dengan aliran campuran (mixed flow), yaitu kombinasi radial dan aksial. Pada kondisi beban penuh, aliran relatif stabil, namun ketika debit air diturunkan (partial load), sudut aliran yang masuk ke runner tidak lagi sesuai dengan desain optimum. Akibatnya terbentuk vortex rope, yaitu pusaran besar yang terbentuk di saluran draft tube. Fenomena ini menyebabkan fluktuasi tekanan, meningkatkan turbulensi, bahkan bisa memunculkan zona mati (dead zone) di mana energi tidak tersalurkan ke poros. Inilah yang kita sebut secondary losses, dan di sinilah banyak energi yang terbuang percuma.

4. Idealization

Kemudian masuk ke tahap Idealization. Kita menyederhanakan masalah agar bisa dianalisis, tapi tetap menjaga realitas teknisnya. Misalnya, kita bisa mengasumsikan air sebagai fluida incompressible pada tahap awal perhitungan, lalu menambahkan koreksi turbulensi dalam simulasi CFD. Kita juga bisa memilih parameter kunci, seperti intensitas vorteks, pola aliran radial-aksial, dan sudut guide vane, sebagai indikator utama dalam evaluasi desain. Dengan idealisasi ini, kita bisa membangun model yang manageable tapi tetap cukup akurat untuk memberikan insight penting.

5. Instruction Set

Barulah di Instruction Set, kita mulai menyusun langkah implementasi. Pertama, lakukan simulasi CFD menggunakan software seperti ANSYS Fluent atau OpenFOAM pada berbagai kondisi beban. Dari hasil simulasi, perhatikan pola aliran, intensitas vorteks, dan distribusi tekanan pada runner serta draft tube. Kedua, evaluasi bagaimana perubahan sudut guide vane memengaruhi terbentuknya vorteks. Kalau ditemukan bahwa sudut tertentu mampu menekan secondary losses, maka itu bisa menjadi dasar untuk optimasi desain. Ketiga, lakukan iterasi desain sudu runner dengan mempertimbangkan bentuk yang lebih streamline untuk mengurangi zona stagnan. Langkah-langkah ini tidak berhenti pada angka, tapi selalu dibimbing oleh niat untuk mengurangi pemborosan energi agar pemanfaatan sumber daya air menjadi lebih berkelanjutan.

6. Pengaruh perubahan sudut guide vane terhadap pola aliran fluida

Kalau kita lihat lebih dalam, analisis secondary losses akibat vorteks sebenarnya bisa jadi parameter penting dalam mengevaluasi kinerja turbin Francis. Tidak hanya sekadar menghitung efisiensi secara global, tapi masuk ke level detail: seberapa besar kehilangan energi akibat turbulensi? Apakah dead zone bisa diminimalisasi? Seberapa efektif guide vane dalam mengarahkan aliran pada kondisi fluktuasi beban? Pertanyaan-pertanyaan ini menunjukkan pemikiran kritis seorang mahasiswa SKE, bukan hanya copy–paste teori, tapi benar-benar masuk ke problem nyata di lapangan.

Baik, mari kita bahas pertanyaan Anda mengenai analisis kehilangan energi sekunder (secondary losses) akibat fenomena vorteks dalam turbin Francis dan bagaimana hal ini dapat digunakan sebagai parameter evaluasi desain untuk meningkatkan performa turbin pada kondisi partial load.

Analisis Kehilangan Energi Sekunder (Secondary Losses) akibat Vorticates dalam Turbin Francis

Secara umum, turbin Francis mengalami penurunan efisiensi yang signifikan pada kondisi partial load karena interaksi yang kompleks antara aliran radial dan aksial. Fenomena vorteks (vortex) menjadi perhatian penting dalam hal ini. Vorticates ini bukan hanya masalah visual, tetapi juga dapat menyebabkan:

1. Peningkatan Turbulensi: Aliran fluida yang terhambat menghasilkan lebih banyak turbulensi, yang kemudian mengarah pada peningkatan resistensi fluida.
2. Peningkatan Kehilangan Energi: Turbulensi yang meningkat mendorong pergerakan fluida, yang meningkatkan transfer panas dan mengakibatkan hilangnya energi.
3. Kehilangan Arus: Kehilangan arus dalam sudu runner akibat turbulensi yang meningkat dapat berkontribusi pada total kehilangan energi.

Bagaimana Analisis Vorticates Dapat Digunakan sebagai Parameter Evaluasi Desain?

Analisis kehilangan energi sekunder akibat vorteks, khususnya yang didasarkan pada simulasi CFD (Computational Fluid Dynamics), dapat digunakan sebagai parameter evaluasi desain turbin Francis, terutama pada kondisi partial load, karena:

• Dampak Pada Pembangkitan (Power Generation): Pada kondisi partial load, turbin Francis mengalami karakteristik aliran yang lebih kompleks. Fenomena vorteks secara signifikan memengaruhi distribusi energi yang dihasilkan. Memahami dampak ini memungkinkan optimasi desain untuk meminimalkan energi yang hilang.
• Optimasi Sudut Guide Vane: Sudut guide vane, yang sangat responsif terhadap aliran fluida, sangat dipengaruhi oleh vorteks. Memantau dan menganalisis vorteks sangat penting dalam menentukan optimalitas sudut vane.
• Peningkatan Arus Udara (Airflow): Vortex meningkatkan aliran udara pada sudu runner. Dengan memprediksi dan menganalisis pola aliran udara yang dihasilkan, kita dapat mengoptimalkan desain untuk mengurangi aliran udara yang tidak diinginkan.
• Memahami “Dead Zone” (Zona Mati): Vortex dapat menciptakan “dead zone” atau zona di mana energi tidak dapat dipulihkan. Memahami area-area ini membantu dalam desain yang lebih baik.
• Pengambilan Keputusan Desain: Parameter vorteks dapat digunakan dalam berbagai teknik desain, seperti simulasi fluid-structure interaction (FSI) atau model aliran yang lebih presisi.

Metode Analisis:

1. Simulasi CFD: Simulasi CFD yang ekstensif, khususnya menggunakan software seperti ANSYS Fluent atau OpenFOAM, sangat penting. Simulasi ini akan memperhitungkan karakteristik aliran radial dan aksial, serta geometri sudu runner.
2. Analisis Vortex (Vortex Analysis): Software khusus yang dapat menghitung dan mensimulasikan vorteks.
3. Pemantauan Perubahan: Selama simulasi, memantau parameter seperti kecepatan fluida, kecepatan aliran udara, dan tegangan pada sudu runner.
4. Evaluasi Efektifitas Desain: Menggunakan hasil simulasi, Anda dapat mengevaluasi efek dari berbagai parameter desain (seperti sudut vane) terhadap kehilangan energi sekunder.

Parameter yang Dapat Dipertimbangkan dalam Analisis:

• Tingkat Vorteks (Vortex Intensity): Ukuran seberapa besar vorteks yang terbentuk.
• Pola Vorticates: Menentukan pola vorteks yang terbentuk.
• Kepadatan Vorteks: Mengukur seberapa banyak vorteks.
• Perubahan Arus Udara (Airflow Changes): Mengukur perubahan dalam aliran udara di sekitar sudu runner.

Kesimpulan:

Menganalisis dan memprediksi fenomena vorteks merupakan bagian penting dari desain turbin Francis. Dengan menggunakan data dari simulasi CFD, kita dapat dengan akurat mengoptimalkan desain dan memaksimalkan efisiensi, yang menghasilkan performa turbin yang lebih baik, terutama pada kondisi partial load.
