Saya Adam Zaki, Mahasiswa Teknik Mesin Semester 5 dari kelas SKE-01. Pada kesempatan yang tentu sangat berharga ini, izinkan saya menyampaikan apa yang telah saya dapat dari pembelajaran pada mata kuliah Sistem Konversi Energi dengan topik Turbomachinary. Spesifiknya adalah Turbin Francis. Tentunya dengan menggunakan framework yang memudahkan pembelajaran kita semua yaitu DAI5
APA ITU TURBIN FRANCIS?
Turbin Francis adalah jenis turbin konvergen tipe mixed-flow, artinya aliran air masuk ke runner secara radial dan keluar secara aksial yang secara khusus dirancang untuk menangani fluida yang memiliki viskositas tinggi dan karakteristik aliran yang flocculent, yaitu seperti massa yang berpasir, bergelombang, atau berukuran besar. Ia dikenal karena kemampuannya untuk menghasilkan energi dari fluida yang relatif mudah diatasi.Berbeda dengan turbin Pelton (impulse turbine), di Francis terjadi perubahan energi tekanan + energi kinetik di dalam runner.Dengan kata lain, Turbin Francis memanfaatkan tekanan dan kecepatan fluida untuk menghasilkan tenaga
PRINSIP KERJA Francis Turbine
1. Pengaturan Aliran: Aliran fluida (misalnya, air atau gas) ditempatkan di depan turbin. Air bertekanan masuk melalui spiral casing → diarahkan ke guide vanes (sudu pengarah).Aliran ini memiliki viskositas yang tinggi, sehingga dapat menciptakan “gelombang” atau flocculent flow.
2. Pengaturan Gradien Tekanan: Guide vanes mengatur sudut serang (angle of attack) dan debit air agar sesuai dengan beban turbin. Turbin Francis menggunakan gradient pressure (perbedaan tekanan) untuk memanipulasi aliran fluida. Kondensasi (penggumpalan) atau de-flocculentization (proses pemulihan) terjadi pada bagian tertentu dari turbin.
3. Mekanisme Pembentukan Parabola: Air mengalir ke runner → terjadi kombinasi perubahan tekanan dan momentum → menghasilkan gaya pada sudu runner. Aliran fluida bergerak melalui sejumlah tapered-section blades. Desain blades ini sangat penting dalam pemanipulasi aliran fluida. Tujuannya adalah untuk menciptakan “parabola” atau bentuk yang stabil. Ketika aliran fluida memasuki turbin, ia akan bergerak melalui parabola.
4. Pembangkitkan Energi: Aliran keluar dari runner bersifat aksial, melewati draft tube yang memulihkan sebagian energi tekanan (pressure recovery).Energi mekanis pada poros turbin → dikonversi generator jadi energi listrik.Ketika aliran fluida mencapai bagian parabola, ia akan mulai terpengaruh oleh gaya dynamic force (kekuatan dinamis) dan potential force (gaya potensial) yang disebabkan oleh geometri blades. Pada akhirnya, energi dari fluida akan disalurkan ke dalam struktur turbin, menghasilkan energi mekanik.
Rumus & Persamaan Penting Mengenai Francis Turbine

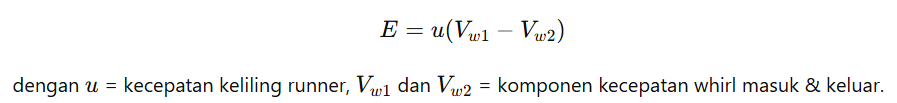

- Persamaan Euler Turbomachinery:
- Head Turbin :
- Daya Air (Water Power) :
- Efisiensi Hidrolis :
- Efisiensi Total :
Selanjutnya, ketika kita sudah mengetahui rumus-rumus dasarnya maka hal yang tak kalah penting yang harus kita perhatikan adalah Aspek-Aspek Penting dalam Francis Turbine :
- Spiral Casing: memastikan distribusi air merata ke seluruh sudu pengarah.
- Guide Vanes: mengontrol debit & sudut aliran.
- Runner Design: bentuk sudu menentukan efisiensi transfer energi.
- Draft Tube: meningkatkan pemulihan tekanan (menurunkan kecepatan aliran keluar).
- Head dan Debit: cocok untuk head rendah–menengah (10–600 m) dan debit relatif besar.
- Blade Geometry: Desain blades (jumlah, ukuran, bentuk, dan posisi) adalah yang paling krusial.
- Flow Profile: Memahami karakteristik aliran fluida (jenis flocculent flow) sangat penting.
- Number of Blades: Jumlah blades yang digunakan sangat mempengaruhi efisiensi.
- Turbine Angle: Sudut antara aliran fluida dan blades mempengaruhi aliran dan transfer energi.
- Blade Geometry & Shape: Penggunaan tapered-section blades yang dirancang untuk menekan aliran fluida

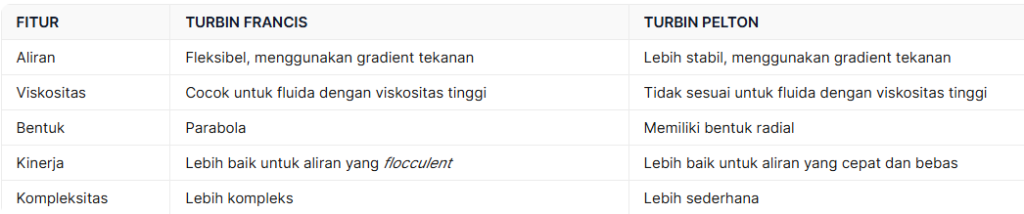

Perbedaan Utama Francis Turbine vs Pelton Turbine:
Kelebihan Francis Turbine :
- Fleksibel: bisa beroperasi di berbagai head (10–600 m).
- Cocok untuk debit besar → daya output tinggi.
- Efisiensi tinggi (85–90%) dalam berbagai kondisi operasi.
- Lebih umum digunakan untuk PLTA besar → teknologi matang.
Kekurangan Francis Turbine:
- Desain lebih kompleks dibanding Pelton (spiral casing, guide vanes, draft tube).
- Rentan kavitasi jika desain draft tube atau tekanan operasi buruk.
- Performa bisa turun signifikan jika head/debit jauh dari kondisi desain.
Contoh Nyata Penerapan Francis Turbine :
Umumnya, turbin jenis ini digunakan untuk berbagai jenis kebutuhan seperti :
- Industri Minyak & Gas: Menangani fluida kerak atau massa dalam pipa minyak dan gas.
- Pengolahan Air: Dalam proses pemurnian air industri dan air minum.
- Konstruksi: Memperbaiki dan memperpanjang pipa pipa karena penggunaan lapisan fluida yang sulit.
Di Indonesia sendiri kita dapat menemui nya pada beberapa pembangkit :
- PLTA Saguling (Jawa Barat, Indonesia) → menggunakan turbin Francis untuk memanfaatkan head ~100 m dengan debit besar.
- PLTA Asahan (Sumatera Utara, Indonesia) → turbin Francis dipilih karena sungai Asahan punya debit besar dan head menengah.
Untuk Skala Worldwide, Francis adalah turbin paling banyak dipakai di dunia (sekitar 60–70% PLTA pakai Francis).
KESIMPULAN
Turbin Francis adalah turbin reaksi tipe mixed-flow yang memanfaatkan energi tekanan dan kecepatan fluida di dalam runner. Dengan efisiensi tinggi pada head menengah & debit besar, turbin ini menjadi pilihan utama PLTA skala besar di seluruh dunia. Dibanding Pelton, Francis lebih kompleks tapi lebih fleksibel dalam berbagai kondisi operasi.
