Perkenalkan nama saya Reza Juniawan dengan NPM 2306155470 pada kesempatan ini saya akan menyampaikan materi yang di bahas pada kelas pertemuan sebelumnya yaitu mengenai turbin francis dan beberapa hal yang saya cari dari beberapa sumber dan dengan bantuan aidai5.
Deep Awareness of I
Kesadaran yang mendalam dalam mempelajari turbin Francis bisa dipahami sebagai titik awal sebelum masuk ke analisis teknis. Turbin Francis, yang merupakan salah satu jenis turbin reaksi paling populer, bekerja dengan mengubah energi potensial air menjadi energi mekanis melalui aliran yang melewati sudu tetap dan sudu gerak. Berbeda dengan turbin impuls, turbin ini tidak hanya mengandalkan kecepatan pancaran air, tetapi juga melibatkan perubahan tekanan sepanjang sudu. Karena itu, memahami turbin Francis membutuhkan kesadaran bahwa sistemnya jauh lebih kompleks, penuh dinamika aliran, dan rawan dengan masalah seperti kavitasi.
Jika dikaitkan dengan โdeep awareness,โ kesadaran itu bukan hanya soal teknis, tapi juga menyadari keterkaitan antara desain, efisiensi, dan keberlanjutan. Studi terbaru menunjukkan bagaimana turbin Francis dengan specific speed tinggi dapat menjadi alternatif bagi turbin Kaplan, karena lebih hemat biaya instalasi dan tetap mampu mencapai efisiensi di atas 90%. Namun, tanpa kesadaran sejak awal mengenai potensi masalah seperti kavitasi, optimasi desain tidak akan berhasil. Jadi, langkah pertama ini mengingatkan kita untuk tidak sekadar melihat angka efisiensi, melainkan juga memahami sifat aliran dan resikonya secara menyeluruh, sebelum melangkah ke tahapan berikutnya.
Intention
Turbin Francis sering dipilih karena niat awal penggunaannya jelas mencari keseimbangan antara efisiensi, fleksibilitas, dan biaya. Dibandingkan dengan turbin lain, Francis punya keunggulan mampu bekerja pada berbagai ketinggian jatuh air dengan efisiensi yang bisa melampaui 90%, sehingga cocok dipasang di banyak kondisi lapangan. Biaya instalasinya juga cenderung lebih rendah dibandingkan Kaplan karena tidak memerlukan sistem sudu gerak yang rumit. Namun, kelemahan yang perlu diperhatikan adalah potensi kavitasi yang bisa menurunkan performa dan memperpendek umur pakai. Oleh karena itu, memilih turbin Francis bukan sekadar soal teknis, tetapi juga soal niat untuk mengutamakan solusi yang seimbang antara kinerja dan tantangan operasional.
Initial Thinking
Dalam tahap pemikiran awal (initial thinking), memahami masalah pada turbin Francis tidak bisa dilepaskan dari distribusi tekanan di sepanjang sudu atau runner. Aliran air yang masuk dengan kecepatan tinggi akan mengalami perubahan tekanan di beberapa titik, terutama di sisi isap sudu. Jika tekanan lokal turun terlalu rendah hingga melewati tekanan uap air, gelembung-gelembung kavitasi mulai terbentuk. Kondisi ini berbahaya karena gelembung tersebut akan runtuh dengan keras ketika terbawa ke area bertekanan lebih tinggi, menimbulkan getaran dan erosi pada material runner.
Penelitian terbaru juga menunjukkan bahwa kinerja turbin Francis dengan kecepatan spesifik tinggi mampu mencapai efisiensi puncak di atas 91%, bahkan mendekati 93% untuk desain prototipe. Efisiensi setinggi ini sangat dipengaruhi oleh bentuk dan distribusi beban pada sudu. Runner yang dirancang dengan geometri optimal mampu menjaga distribusi tekanan lebih merata, sehingga risiko terjadinya kavitasi dapat ditekan. Sebaliknya, desain yang kurang tepat akan menimbulkan penurunan tekanan mendadak di area tertentu, memicu kavitasi dan menurunkan efisiensi secara signifikan.
Oleh karena itu, pemikiran awal terhadap masalah turbin Francis seharusnya tidak hanya berfokus pada target efisiensi, tetapi juga pada bagaimana desain sudu mempengaruhi aliran tekanan di sepanjang runner. Dengan memahami hubungan ini sejak awal, insinyur dapat menyeimbangkan antara efisiensi energi dan ketahanan material terhadap kavitasi. Langkah ini menjadi fondasi penting sebelum masuk ke proses idealisasi dan pengujian lebih lanjut, karena kualitas desain di tahap awal akan sangat menentukan performa jangka panjang turbin.
Idealization
Dalam tahap idealisasi, turbin Francis dipandang sebagai sistem yang perlu disederhanakan agar bisa dimodelkan dan dianalisis dengan jelas. Perancangan runner biasanya dimulai dengan asumsi geometri tertentu, lalu dilakukan optimasi bentuk sudu menggunakan metode numerik seperti CFD dan algoritma genetika. Penyederhanaan ini penting karena aliran di dalam runner sangat kompleks, melibatkan distribusi tekanan yang berubah cepat dan berpotensi menimbulkan kavitasi. Dengan membuat asumsi yang realistis, misalnya menganggap aliran seragam atau mengisolasi area kritis seperti leading edge dan draft tube, para peneliti bisa lebih mudah menemukan hubungan antara bentuk sudu, distribusi tekanan, dan efisiensi keseluruhan turbin.
Instruction-Set
Dalam penerapannya, turbin Francis tidak hanya membutuhkan rancangan yang tepat, tetapi juga aturan operasional yang jelas agar performanya stabil. Instruksi pengoperasian biasanya disusun berdasarkan hasil pengujian model, di mana aliran air dipantau dari masuk hingga keluar runner. Dari sini terlihat pola distribusi tekanan di sepanjang sudu, yang menjadi dasar untuk menentukan area rawan kavitasi. Instruksi ini kemudian mengarahkan bagaimana turbin harus dijalankan agar tekanan tetap berada dalam rentang aman.

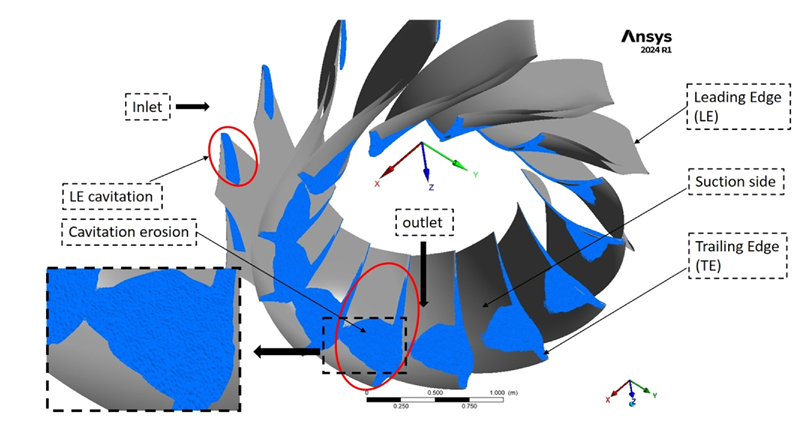

dimana :
- Inlet & Leading Edge (LE): tempat air pertama masuk ke runner; rawan LE cavitation karena tekanan turun tiba-tiba.
- Suction Side: sisi sudu dengan tekanan rendah; area utama terbentuknya gelembung kavitasi.
- Trailing Edge (TE): tepi belakang sudu; jika aliran tidak stabil bisa muncul TE cavitation yang menimbulkan getaran.
- Outlet: bagian keluarnya aliran menuju draft tube; kualitas aliran di sini penting untuk efisiensi dan mencegah pusaran (vortex rope).
Kaitannya dengan efisiensi, bentuk sudu runner yang dirancang melalui optimasi memungkinkan aliran melewati permukaan sudu dengan lebih merata. Instruksi pengoperasian pun menekankan pentingnya menjaga bukaan sudu pengarah pada posisi tertentu, karena perubahan kecil pada sudut bukaan bisa memengaruhi tekanan lokal dan menggeser titik efisiensi terbaik. Dengan kata lain, desain yang baik harus diikuti dengan aturan pemakaian yang sesuai agar hasil optimal bisa dicapai.
Selain itu pada kondisi ekstrem, misalnya ketika turbin beroperasi di luar beban rancangan. Pada saat inilah distribusi tekanan bisa berubah drastis dan meningkatkan potensi kavitasi di area trailing edge maupun di draft tube. Jika tidak ada langkah pengendalian, efisiensi akan turun dan komponen turbin bisa mengalami kerusakan. Karena itu, instruction set bukan sekadar panduan teknis, tetapi bagian penting yang menjembatani desain ideal dengan kenyataan operasi di lapangan.
