Dengan segala kerendahan hati, perkenalkan saya Adam Zaki mahasiswa prodi teknik mesin Universitas Indonesia dengan NPM 2306155325. Alhamdulillah pada kesempatan kali ini saya akan menceritakan sedikit dari apa yang telah saya pelajari pada salah satu mata kuliah semester 5 yaitu Sistem Konversi Energi dengan dosen pengampu salah satunya adalah Prof. Doktor. Ahmad Indra.
Langsung saja mari kita bahas secara mendalam tentang turbin impuls Pelton, khususnya dari perspektif sayasebagai mahasiswa Teknik Mesin. Tak lupa disini saya menggunakan framework yang telah ditanamkan oleh Prof.DAI yaitu DAI5 (Deep Awareness of I 5) untuk memudahkan saya dalam memahami konsep dasar dari mata kuliah Sistem Konversi Energi.
1. Deep Awareness of I (Kesadaran mendalam terhadap diri & konteks)
- Sadari dulu konteks energi: turbin Pelton adalah impulse turbine, artinya energi fluida sepenuhnya dikonversi menjadi energi kinetik sebelum mengenai sudu. Jadi, tidak ada perubahan tekanan di dalam runner.
- Turbin ini cocok buat head tinggi (300โ1800 m) dan debit rendah.
- Kesadaran diri mahasiswa teknik mesin โ kita belajar bukan cuma teori, tapi bagaimana turbin ini dipakai di PLTA skala besar (contohnya PLTA Singkarak di Sumatra Barat atau Manapla di Swiss).
2. Intention (Tujuan)
Tujuan utama mempelajari Pelton Wheel:
- Paham mekanisme momentum transfer dari jet air ke sudu.
- Bisa hitung daya, efisiensi, dan rasio kecepatan.
- Menghubungkan teori dengan aplikasi nyata dalam sistem konversi energi (khususnya PLTA).
3. Initial-Thinking (Pemikiran awal / prediksi)
Sebelum masuk rumus detail, pikirkan hal-hal mendasar:
- Kalau jet air dengan kecepatan 150 m/s nabrak dinding lurus โ gaya reaksi besar, tapi banyak energi hilang.
- Kalau diarahkan ke bucket berbentuk setengah lingkaran (dengan sudut belokan ยฑ160ยฐ) โ aliran berbalik arah, transfer momentum maksimal, dan efisiensi tinggi.
- Prediksi: efisiensi mekanis bisa 85โ90%, lebih tinggi daripada turbin reaksi (Francis, Kaplan) di kondisi head tinggi.
4. Idealization (Membuat model ideal)
Untuk bisa dianalisis, sistem kompleks harus disederhanakan:
- Asumsi fluida incompressible dan non-viscous.
- Kecepatan jet seragam, v = โ(2gH) (dari Bernoulli).
- Tidak ada gesekan antara fluida dan bucket.
- Jet sepenuhnya dibelokkan sebesar sudut ฮธ (160โ170ยฐ)
Dengan asumsi-asumsi di atas, maka kita bisa turunkan model matematis.

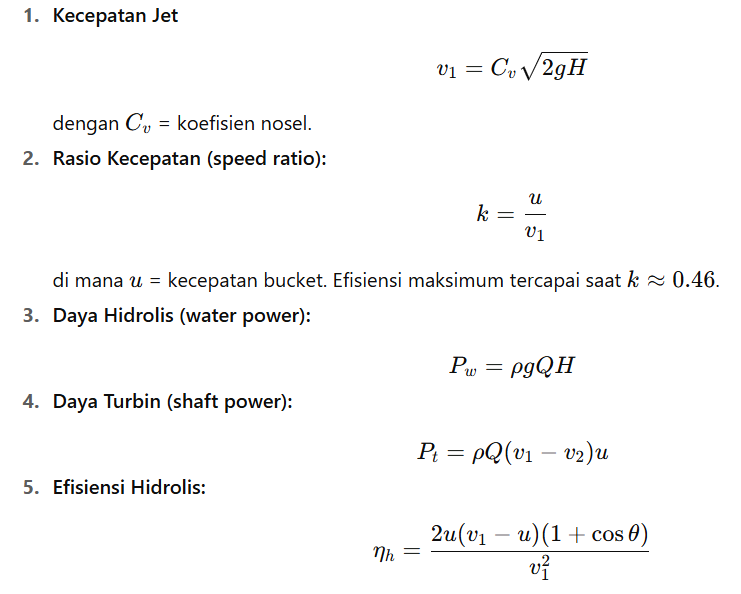

RUMUS PENTING :
#Aspek Penting Pelton Wheel
- Bucket design: bentuk setengah lingkaran dengan splitter di tengah โ membelah jet air jadi dua.
- Nozzle & spear: mengatur debit dan kecepatan jet.
- Angle of deflection (ฮธ): idealnya 160โ170ยฐ untuk memaksimalkan momentum transfer.
- Head tinggi โ debit rendah: keunggulan dibanding turbin reaksi
#Aplikasi Nyata
Dalam mempelajari Pelton Wheel, tentu sebagai mahasiswa teknik mesin harus terbayang bagaimana aplikasinya pada dunia nyata. Pelton Wheel bisa ditemui pada PLTA skala besar di daerah pegunungan dengan head tinggi. Namun sejauh saya mencari informasi mengenai penggunaan Pelton Wheel, nampaknya di daerah Indonesia belum digunakan secara masif mengingat Head yang dibutuhkan cukup tinggi alias lokasi dari Power Plant harus dipertimbangkan dengan ketinggian yang memadai. Contoh nyata dari penerapan Turbin Impuls Pelton Wheel ada pada Walchensee Hydroelectric Power Station yang berlokasi di Jerman.

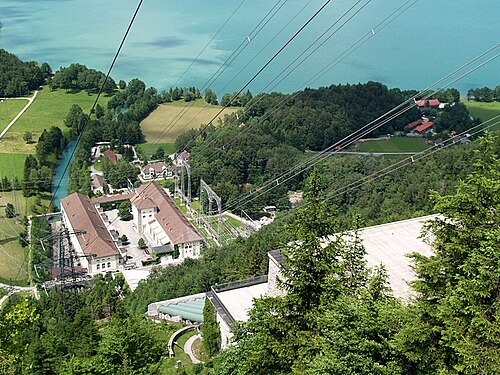

Gambar 1. Walchensee Hydroelectric Power Station yang berlokasi di Jerman

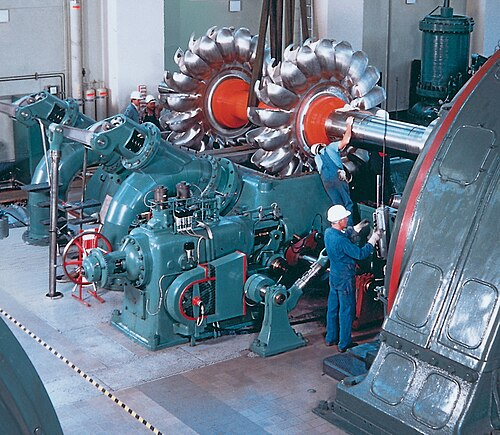

Gambar 2. Overview Turbin Pelton
KESIMPULAN
Turbin impuls Pelton Wheel bekerja dengan prinsip perubahan momentum jet air berkecepatan tinggi yang diarahkan ke sudu (bucket) sehingga menghasilkan gaya dan putaran rotor. Turbin ini paling efisien digunakan pada head tinggi dengan debit rendah, dan dapat mencapai efisiensi hingga 90% jika desain bucket, nosel, dan sudut defleksi optimal.
Dalam praktik, Pelton digunakan di daerah pegunungan dengan head tinggi (umumnya pada PLTMH atau PLTA di luar negeri), sedangkan di Indonesia, PLTA besar lebih banyak memakai Francis/Kaplan karena head relatif rendah.
Melalui kerangka DAI5, pembelajaran Pelton dapat ditata:
- Deep Awareness โ memahami konteks head tinggi & debit rendah,
- Intention โ tujuan analisis efisiensi & aplikasi,
- Initial-Thinking โ prediksi performa,
- Idealization โ model sederhana dengan asumsi fluida ideal,
- Instruction-Set โ langkah sistematis menghitung daya & efisiensi.
Dengan demikian, Pelton Wheel memberi contoh nyata bahwa pemilihan turbin selalu disesuaikan dengan kondisi alam (head & debit), dan DAI5 membantu mahasiswa memahami konsep, perhitungan, serta aplikasi secara utuh.
Sekian yang dapat saya sampaikan mengenai apa yang telah saya pelajari pada materi kali ini yaitu Turbin Impuls Pelton Wheel. Sekiranya ada kekurangan/Misinformasi dari apa yang saya sampaikan saya mohon maaf dan mohon arahan serta bimbingannya karena sejatinya saya mahasiswa yang sedang belajar menuntut ilmu sebanyak-banyaknya
