Perkenalkan nama saya Farista Adhiyaksa dengan NPM 2306155294 sebagai mahasiswa dengan program studi Teknik Mesin Universitas Indonesia. Pada kesempatan yang sangat dimuliakan Allah SWT ini, saya ingin menjelaskan atau berbagi beberapa pengetahuan dasar mengenai metode numerik terkait Computational Fluid Dynamics serta penerapan dengan bantuan software Star-CCM+ 2310. Penjelasan juga akan menggunakan kerangka dasar framework yang sudah diajarkan kepada kami oleh Prof. DAI, yaitu DAI5, antara lain: Deep Awareness of I, Intention, Initial Thinking, Idealization, dan Instruction Set

Siemens STAR-CCM+ 2310 sebagai Perangkat Analisis CFD
Untuk mengkaji interaksi kompleks antara aliran udara dan vortex generator (VG), pendekatan Computational Fluid Dynamics (CFD) menjadi metode yang sangat penting. Salah satu perangkat lunak CFD unggulan yang kami gunakan adalah Siemens STAR-CCM+ 2310, yang dikenal karena kemampuannya dalam pemodelan geometri, meshing, pemilihan model fisika, serta fitur pasca-proses yang lengkap dan mendalam.

Pada studi ini, data visualisasi dan hasil numerik yang kami tampilkan diperoleh langsung dari hasil simulasi menggunakan STAR-CCM+ versi 2310:

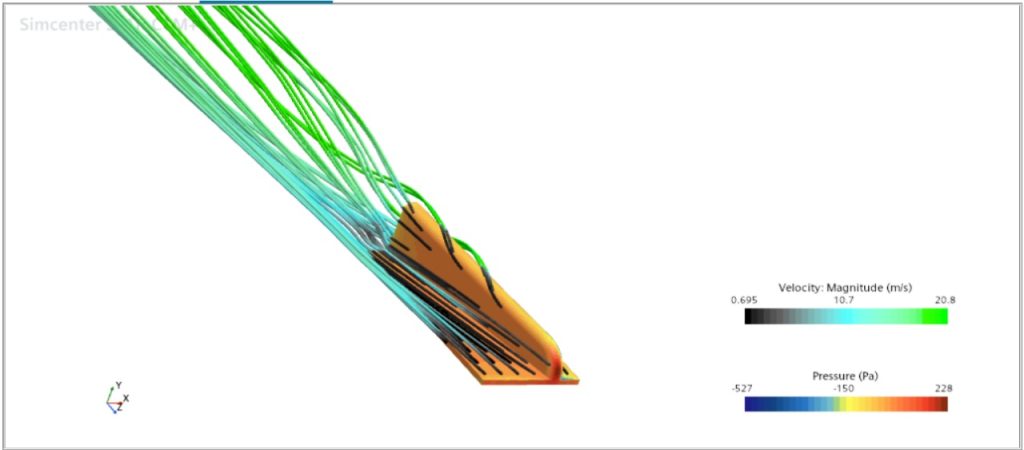

1. Visualisasi Aliran (Lampiran Gambar 1)

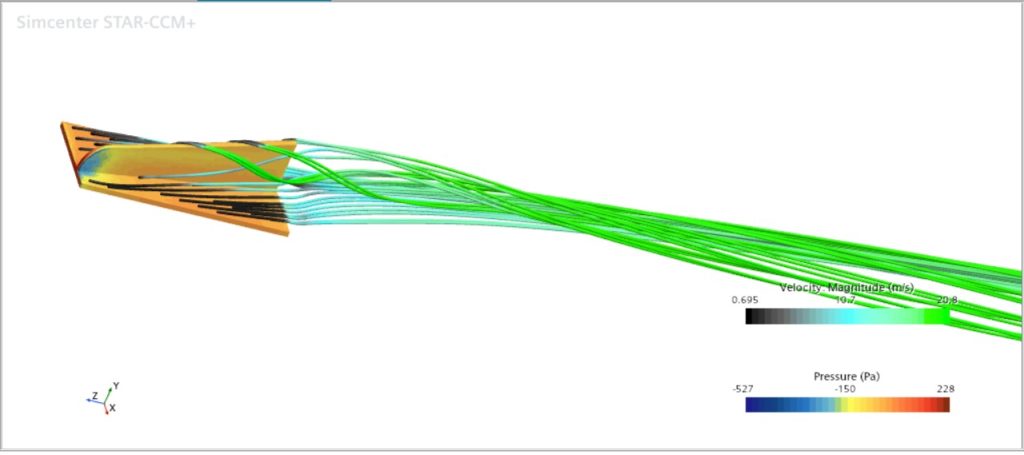

Gambar ini menunjukkan aliran fluida dalam bentuk garis-garis lintasan (streamlines) yang menggambarkan pergerakan partikel udara melewati objek dengan VG. Warna pada garis-garis ini menunjukkan besar kecepatan fluida, mulai dari 0.695 m/s (biru gelap) hingga 20 m/s (hijau terang). Selain itu, distribusi tekanan juga ditampilkan, dengan gradasi dari -527 Pa (biru tua) hingga 228 Pa (merah terang). Visualisasi ini memperlihatkan dengan jelas bagaimana VG menghasilkan pusaran dan memengaruhi pola aliran secara menyeluruh.

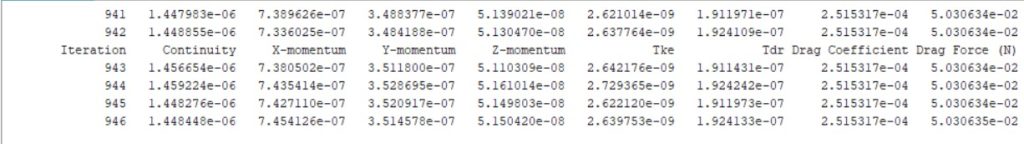

2. Data Konvergensi Simulasi (Lampiran Gambar 2)

Grafik ini menampilkan nilai-nilai hasil iterasi dari berbagai parameter penting, seperti Continuity, Momentum (sumbu X, Y, dan Z), Tke, Tdr, koefisien drag, dan tentu saja gaya drag (Drag Force) dalam satuan Newton. Data ini menunjukkan stabilisasi yang dicapai pada parameter-parameter tersebut seiring bertambahnya iterasi. Sebagai contoh, pada iterasi ke-946, nilai gaya drag telah mantap di angka 5.030635×10⁻² N. Hal ini menjadi indikator bahwa proses simulasi telah menghasilkan solusi yang konvergen dan dapat dipercaya.

Penerapan Kerangka DAI5 dalam Studi Ilmu Aerodinamika

Kerangka berpikir DAI5 yang dirancang oleh Dr. Ahmad Indra menawarkan pendekatan reflektif dan sadar dalam menyelesaikan persoalan teknis. Berikut penerapannya pada studi vortex generator:

1. Deep Awareness of I (Kesadaran Mendalam terhadap Diri dan Proyek):
   Sebelum memulai simulasi, penting bagi seorang insinyur untuk memiliki kesadaran penuh terhadap tujuan, integritas hasil, dan nilai kontribusi dari studi yang dilakukan. Ini mencakup tanggung jawab moral dan profesional dalam merancang solusi yang efektif, aman, dan berkelanjutan.
   Dalam konteks proyek, kita perlu memahami inti persoalan secara menyeluruh: bagaimana VG mampu mengurangi flow separation dan menurunkan hambatan (drag). Walaupun CFD merupakan alat yang sangat canggih, interpretasi hasil tetap memerlukan kehati-hatian serta, jika memungkinkan, pembandingan dengan data eksperimental.
2. Intention (Niat):
   Setiap langkah dalam proses ini dituntun oleh niat yang jelas: “Menghasilkan desain VG yang mampu meningkatkan kinerja aerodinamika secara signifikan, mengurangi drag, dan meningkatkan efisiensi energi.” Niat ini menjadi landasan arah berpikir dalam proses desain dan analisis.
3. Initial Thinking (Pemikiran Awal Mengenai Masalah):
   Langkah awal meliputi identifikasi area pada objek yang rawan terhadap separation. Selanjutnya dilakukan penelaahan pustaka untuk memahami berbagai tipe VG dan efeknya terhadap aliran. Dari sini, dirumuskan hipotesis bahwa keberadaan VG akan menstimulasi lapisan batas dan memperlambat fenomena separation, sehingga mengurangi drag. Fokus utama analisis ditetapkan pada distribusi tekanan, profil kecepatan, dan nilai gaya hambat.
4. Idealization (Penyederhanaan dan Pemodelan):
   Tahapan ini mencakup pembangunan geometri 3D dari VG dan objek utama dalam STAR-CCM+, diikuti dengan penyusunan mesh dengan kepadatan lebih tinggi di wilayah penting seperti sekitar VG. Model turbulensi yang digunakan harus relevan, seperti RANS k-epsilon atau k-omega SST, dan kondisi batas ditetapkan sesuai skenario nyata. Selain itu, dibuat beberapa asumsi seperti aliran tunak (steady), tidak mampat (incompressible), dan properti fluida konstan.
5. Instruction Set (Eksekusi dan Iterasi):
   Setelah parameter solver dan kriteria konvergensi ditentukan, simulasi dijalankan hingga diperoleh hasil yang stabil. Hasil divisualisasikan, baik dalam bentuk streamlines (Lampiran Gambar 1) maupun peta kontur kecepatan dan tekanan. Nilai numerik seperti Drag Force (Lampiran Gambar 2) menjadi dasar kuantitatif untuk menilai kinerja desain. Jika dibutuhkan, dilakukan beberapa iterasi desain seperti modifikasi dimensi atau orientasi VG guna mengoptimalkan hasil. Validasi dengan data eksperimental menjadi sangat penting jika ingin memastikan keakuratan model.

Temuan dan Implikasi

Berdasarkan hasil simulasi:

• Lampiran Gambar 1 memperlihatkan pembentukan pusaran oleh VG dan dampaknya terhadap arah aliran udara. Distribusi kecepatan dan tekanan memberi pemahaman menyeluruh terkait dinamika fluida yang terjadi.
• Lampiran Gambar 2 menunjukkan kurva konvergensi yang mencerminkan kestabilan nilai Drag Force. Nilai sebesar 5.030635×10⁻² N dapat dijadikan acuan evaluasi terhadap efisiensi desain yang diuji.

Analisis ini memberikan dasar kuat dalam mengevaluasi kinerja VG, mengidentifikasi ruang untuk penyempurnaan desain, serta mendukung pengambilan keputusan berbasis data.

Refleksi Akhir

Pendekatan CFD menggunakan STAR-CCM+ 2310 yang digabungkan dengan kerangka DAI5 membuka peluang untuk pendekatan teknis yang lebih bermakna. Proses ini bukan hanya soal simulasi dan angka, tetapi juga soal kesadaran, tanggung jawab, dan keberlanjutan dalam praktik teknik. Dengan mengintegrasikan nilai-nilai tersebut, kita tidak hanya mampu mengembangkan solusi yang akurat dan efisien, tetapi juga relevan secara etis dan inovatif dalam konteks aerodinamika modern.
