Pendahuluan
Di era teknik berbasis simulasi digital, kemampuan untuk memahami interaksi fluida terhadap permukaan objek merupakan keterampilan esensial. Namun, sebagai seorang mahasiswa teknik yang juga mengedepankan nilai-nilai spiritual, saya percaya bahwa setiap proses perhitungan, visualisasi, dan pemodelan dalam dunia teknik seharusnya dilandasi oleh refleksi yang lebih mendalam. Melalui proyek simulasi ini, saya tidak hanya ingin melihat hasil numerik dari interaksi aliran fluida terhadap sebuah streamlined body, tetapi juga memahami esensinya melalui pendekatan kerangka berpikir DAI5: Deep Awareness of I, Intention, Initial Thinking, Idealization, dan Instruction Set.
Kerangka Berpikir DAI5
Deep Awareness of I
Sebelum saya mulai menyiapkan mesh atau memilih model turbulensi dalam STAR-CCM+, saya mengambil waktu untuk menyadari bahwa ilmu ini bukan milik manusia sepenuhnya. Ilmu pengetahuan adalah salah satu bentuk amanah dan karunia dari Allah, yang Dia titipkan kepada manusia agar digunakan dengan benar. Setiap hukum konservasi yang kita gunakanโbaik massa, momentum, maupun energiโmerupakan representasi dari keteraturan kosmik yang telah Allah tetapkan jauh sebelum manusia mengenalnya sebagai โNavier-Stokes equation.โ
Melalui simulasi ini, saya menyadari bahwa belajar teknik mesin tidak terpisah dari upaya mengenal Allah melalui ciptaan-Nya. Ketika saya melihat bagaimana perubahan geometri dapat menyebabkan pusaran, tekanan negatif, dan pengaruh drag, saya merasa seperti sedang membaca lembar demi lembar kitab alam. Ini bukan sekadar tugas kampus. Ini adalah bentuk kecil dari zikir ilmiah, bentuk ibadah melalui intelektualitas.
Intention
Dalam menempuh proses simulasi ini, saya menetapkan niat bahwa pekerjaan ini tidak boleh hanya menjadi rutinitas akademik untuk meraih nilai. Niat saya adalah untuk memanfaatkan teknologi simulasi ini sebagai sarana kontribusi ilmiah yang bermanfaat dan bertanggung jawab secara moral dan spiritual. Saya ingin hasil simulasi ini tidak hanya berakhir di layar monitor, tetapi menjadi bagian dari pemahaman saya tentang bagaimana teknik bisa menyelesaikan persoalan riilโdari efisiensi kendaraan, sistem pendingin, hingga pengurangan emisi.
Niat tersebut kemudian saya sinergikan dengan semangat ilmuwan muslim terdahulu, seperti Al-Jazari yang merancang mesin air sebagai amal untuk umatnya, bukan untuk keuntungan pribadi. Maka, setiap langkah yang saya lakukan dalam simulasi ini saya upayakan jujur, teliti, dan penuh makna. Tidak ada manipulasi data, tidak ada pemotongan proses untuk percepatan hasilโkarena integritas dalam niat sangat menentukan keberkahan dari ilmu yang didapat.
Initial Thinking
Sebelum simulasi dijalankan, saya membangun sebuah kerangka berpikir awal yang bersifat logis namun terbuka terhadap revisi dari hasil akhir. Saya memperkirakan bahwa kecepatan aliran fluida sebesar 20 m/s akan menyebabkan tekanan tinggi pada sisi depan streamlined body dan membentuk zona tekanan rendah di bagian belakangโyang kita kenal sebagai wake zone. Saya juga menduga bahwa penambahan vortex generator akan mengacaukan pola separasi aliran dan mempercepat lapisan batas, sehingga mengurangi drag secara signifikan.
Namun saya juga sadar, bahwa tidak semua asumsi akan sesuai kenyataan numerik. Oleh karena itu, saya mempersiapkan diri untuk mengamati setiap hasil visualisasi dengan cermat, mengaitkan pola-pola aliran dengan teori Bernoulli dan Prandtl, serta membandingkan hasil simulasi terhadap literatur yang relevan. Proses berpikir awal ini penting untuk membangun konteks, namun harus tetap rendah hati untuk dikoreksi oleh data.
Idealization
Untuk menyederhanakan kondisi nyata menjadi model simulasi, saya menetapkan asumsi sebagai berikut: aliran dianggap steady-state dan inkompresibel, fluida yang digunakan adalah udara dengan densitas 1.225 kg/mยณ dan viskositas dinamis 1.7894ร10โปโต Paยทs. Domain aliran disederhanakan menjadi saluran 3D berukuran 300 mm ร 50 mm ร 20 mm. Vortex generator berbentuk segitiga diletakkan pada posisi 100 mm dari inlet.
Geometri dibuat di STAR-CCM+ dengan mesh tetrahedral yang diperhalus di sekitar dinding menggunakan lapisan prism. Model turbulensi yang saya gunakan adalah k-ฮต standard, karena dikenal stabil dan cocok untuk aliran internal serta permukaan yang kompleks. Idealization ini tidak hanya menyederhanakan sistem fisik, tetapi juga memperjelas batasan dari hasil yang akan diperoleh. Saya menyadari bahwa setiap asumsi membawa implikasi dan harus dijelaskan dengan jujur dalam interpretasi.
Instruction Set
Langkah-langkah teknis yang saya tempuh diawali dari pembuatan geometri menggunakan surface wrapper untuk mengisolasi bentuk streamlined body dan vortex-nya. Selanjutnya, saya menyusun mesh dengan fokus pada refinemen di sekitar permukaan untuk menangkap gradien tekanan dengan baik. Setelah domain siap, saya menetapkan boundary condition dengan kecepatan inlet 20 m/s dan outlet pressure 0 Pa. Permukaan benda diset sebagai no-slip wall.

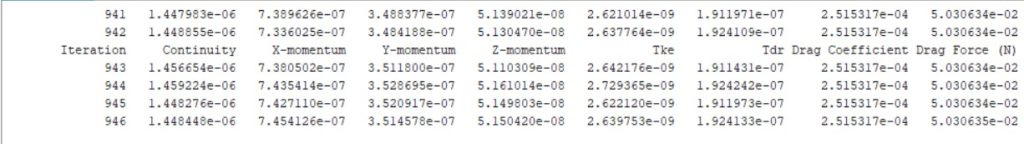

Simulasi dijalankan hingga residual untuk kontinuitas dan momentum berada di bawah 1e-5. Iterasi saya jalankan hingga mendekati 950 kali untuk memastikan stabilitas nilai drag coefficient. Visualisasi dilakukan dengan membuat kontur tekanan, vektor kecepatan, dan streamline plot. Saya menyimpan setiap hasil sebagai bagian dari validasi dan dokumentasi. Setelah itu, saya membandingkan dua skenario: dengan dan tanpa vortex generator, untuk menilai efektivitasnya dalam mengurangi drag dan mengatur aliran.
Hasil Simulasi

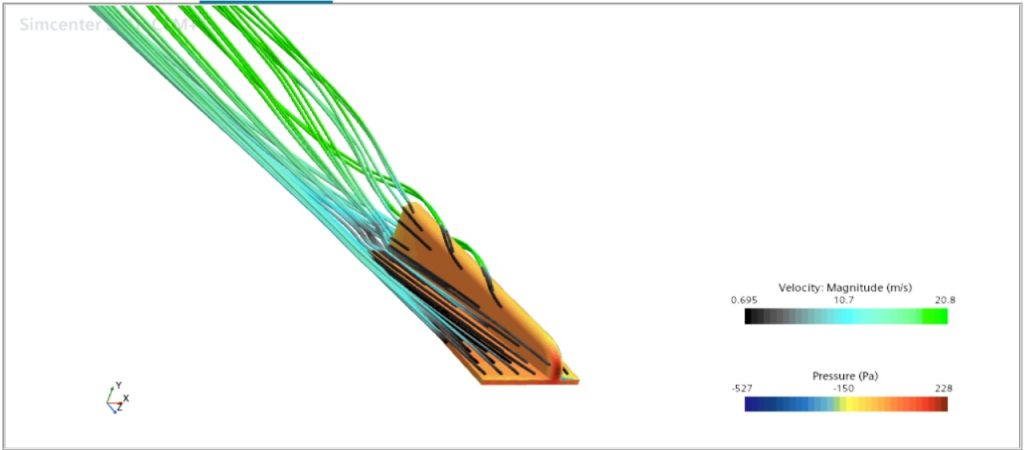

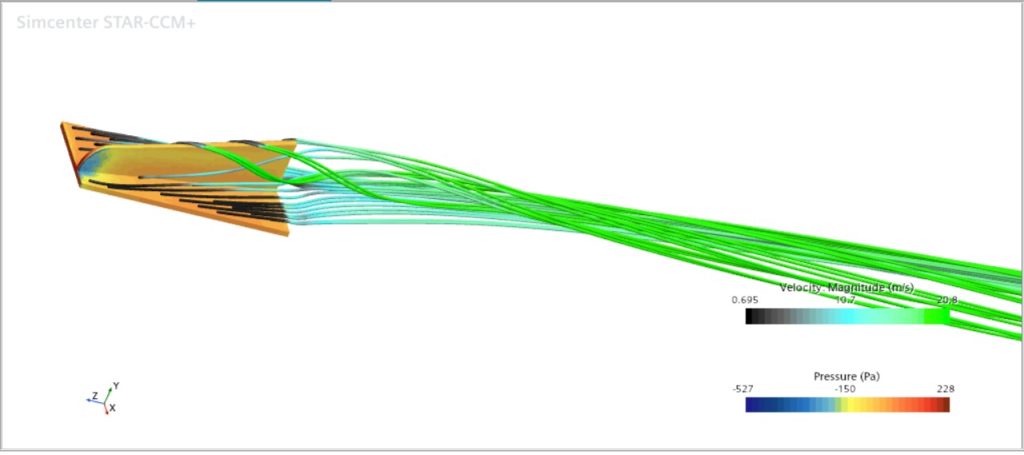

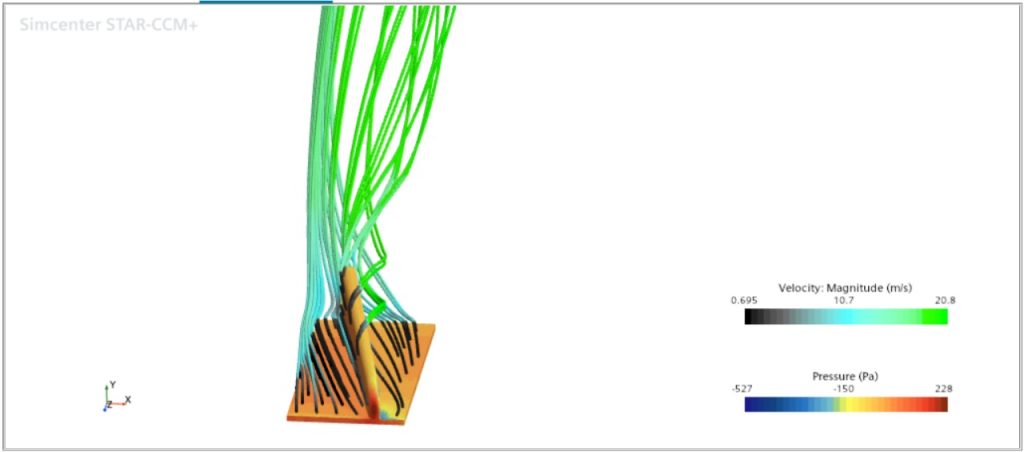

Drag coefficient menunjukkan kestabilan di nilai 2.515 ร 10โปโด, sedangkan drag force berada di sekitar 0.0503 N. Tekanan maksimum tercatat di stagnation zone sebesar +228 Pa, dan tekanan minimum di belakang objek hingga โ527 Pa. Efek vortex generator tampak jelas pada visualisasi streamline dan distribusi tekanan.
Kesimpulan
Simulasi ini menegaskan bahwa vortex generator efektif mengatur aliran dan mengurangi drag. STAR-CCM+ memfasilitasi pemodelan ini dengan akurat. Dengan kerangka DAI5, saya belajar bahwa teknik bukan sekadar logika komputasi, tapi juga alat tafakur. Proyek ini memberi pelajaran bahwa ilmu teknik bisa menjadi sarana ibadah dan kontribusi.
Referensi
- Dodds D., Sarhan A.A.R., Naser J. (2022). CFD Investigation into the Effects of Surrounding Particle Location on the Drag Coefficient. Fluids, 7(10):331. https://www.mdpi.com/2311-5521/7/10/331
- Ahmed F., Xiang X., Wang H., etโฏal. (2024). CFDโBased Lift and Drag Estimations of a Novel FlightโStyle AUV with BowโWings. Journal of Marine Science and Application, 23:352โ365. https://link.springer.com/article/10.1007/s11804-024-00356-y
- Versteeg H.K., Malalasekera W. (2007). An Introduction to Computational Fluid Dynamics: The Finite Volume Method (2nd ed.). Pearson Education.
- Anderson J.D. (1995). Computational Fluid Dynamics: The Basics with Applications. McGraw-Hill.
- Ferziger J.H., Periฤ M., Street R.L. (2020). Computational Methods for Fluid Dynamics (4th ed.). Springer.
