Bismillahirrahmanirrahim, Assalamualaikum warahmatullahi wabarakatuh. Perkenalkan nama saya Rafi Evansyah (2306238776). Pada kesempatan kali ini, saya akan menjelaskan tentang apa yang saya dapatkan dalam proses analisis simulasi Finite Element Method (FEM) Dengan Pengaruh Vortex Generator Menggunakan Software STARCCM dan Kerangka Berpikir DAI5. Simulasi ini dilakukan dengan tujuan untuk mengevaluasi distribusi kecepatan dan tekanan, serta performa solusi numerik.

Dalam pengerjaan laporan ini, saya menggunakan kerangka berpikir dari DAI5. Hal ini saya lakukan untuk mengembangkan cara berfikir yang lebih terstruktur, padat dari awal hingga akhir.

1. Deep Awareness of I

Sebagai mahasiswa Teknik Mesin yang mendalami Metode Numerik dan simulasi fluida, saya memandang bahwa memahami perilaku aliran udara bukan hanya persoalan teknis, melainkan juga bagian dari rasa ingin tahu yang Allah titipkan kepada manusia untuk mencari ilmu dan memahami ciptaan-Nya. Dalam proses ini, saya belajar bagaimana energi dan efisiensi dapat dikendalikan melalui desain yang tepat, sebagai bentuk ikhtiar dalam mengelola sumber daya dengan bijak. Simulasi ini menjadi jembatan antara ilmu yang saya pelajari dan penerapannya dalam rekayasa nyata, sekaligus pengingat bahwa ilmu pengetahuan dan teknologi adalah bagian dari amanah yang harus dimanfaatkan untuk kemaslahatan.

2. Intention

Dalam penerapan simulasi ini, saya memiliki tujuan untuk mempelajari Finite Element Method (FEM) menggunakan perangkat lunak STAR-CCM+ dalam menganalisis Vortex Generator. Fokus utama dari analisis ini mencakup:

• Meneliti bagaimana penambahan vortex generator mempengaruhi pola aliran fluida serta distribusi tekanan di sekitar permukaan objek.
• Menganalisis apakah penggunaan vortex generator dapat mempertahankan kelengketan (flow attachment) aliran dan secara signifikan menurunkan gaya hambat (drag).
• Memanfaatkan metode numerik (FEM melalui STAR-CCM+) sebagai sarana untuk memahami fenomena fisik kompleks yang sulit diamati secara langsung melalui eksperimen.

Melalui studi ini, saya berharap dapat memperdalam pemahaman terhadap interaksi fluida dan desain aerodinamika, serta mengoptimalkan efisiensi sistem, sebagai bentuk tanggung jawab ilmiah dan spiritual dalam mengelola ciptaan Allah dengan sebaik-baiknya.

3. Initial Thinking

Permasalahan ini dimodelkan dengan pendekatan berbasis prinsip konservasi dan model turbulensi sebagai berikut:

• Persamaan Kontinuitas: Merepresentasikan hukum konservasi massa dalam aliran fluida, yang menyatakan bahwa massa fluida tidak dapat diciptakan maupun dimusnahkan. Persamaan ini memastikan bahwa laju massa yang masuk dan keluar dari suatu volume kontrol tetap seimbang.
• Persamaan Momentum (Navier-Stokes): Merupakan bentuk matematis dari hukum konservasi momentum, menggambarkan bagaimana gaya-gaya seperti tekanan, viskositas, serta gaya eksternal memengaruhi gerakan fluida, baik dalam hal kecepatan maupun arah aliran.
• Model Turbulensi k-ε: Digunakan untuk menangkap efek turbulensi akibat kehadiran vortex generator. Model ini menghitung dua variabel penting: energi kinetik turbulen (k) dan laju disipasi energi turbulen (ε), yang bersama-sama menggambarkan intensitas dan skala fluktuasi aliran turbulen.

Dengan pendekatan ini, simulasi diharapkan dapat merepresentasikan kondisi nyata aliran fluida secara mendalam, terutama dalam memahami pengaruh vortex generator terhadap stabilitas dan efisiensi aliran. Pendekatan ini bukan hanya alat analisis teknis, tetapi juga bentuk ikhtiar ilmiah dalam memahami hukum-hukum alam yang telah Allah tetapkan secara teratur dan sempurna.

4. Idealization

Beberapa asumsi yang digunakan dalam simulasi ini dirancang untuk mencapai keseimbangan antara realisme fisik dan efisiensi komputasi, yaitu:

• Aliran dianggap Steady-State: Diasumsikan bahwa sifat aliran tidak berubah terhadap waktu, karena sistem yang dianalisis berada dalam kondisi tunak tanpa fluktuasi signifikan secara temporal.
• Geometri bersifat simetris: Dimanfaatkan untuk menyederhanakan permodelan dengan hanya merepresentasikan separuh domain aliran, sehingga mengurangi beban komputasi tanpa mengorbankan akurasi hasil.
• Viskositas fluida konstan: Mengasumsikan bahwa viskositas tidak berubah terhadap suhu atau posisi, sehingga memudahkan formulasi model dan mempercepat proses simulasi.
• Turbulensi dimodelkan menggunakan k-ε model: Model ini dipilih karena mampu menggambarkan perilaku aliran turbulen secara umum dengan efisiensi yang baik, terutama pada aliran dengan Reynolds number tinggi.

Asumsi-asumsi ini menjadi landasan untuk membangun simulasi yang representatif namun tetap praktis secara komputasional. Dalam konteks keilmuan, langkah ini mencerminkan prinsip tawazun (keseimbangan) yang diajarkan dalam Islam—bahwa dalam merancang solusi teknis pun, diperlukan kebijaksanaan dalam mempertimbangkan keterbatasan sumber daya dan tujuan akhir yang ingin dicapai.

5. Instruction Set

Langkah-langkah simulasi yang dilakukan dalam studi ini meliputi tahapan-tahapan berikut:

1. Pembuatan Geometri
   Dibuat model geometri sederhana yang mewakili bentuk aerodinamis objek, sebagai representasi awal untuk memahami efek dasar dari vortex generator terhadap aliran fluida.
2. Pembuatan Mesh
   Proses meshing dilakukan secara hati-hati, terutama pada area sekitar objek dan vortex generator, guna menangkap gradien aliran dengan akurasi tinggi. Kerapatan mesh ditingkatkan di area kritis agar hasil simulasi lebih representatif.
3. Penentuan Kondisi Batas
   Ditetapkan parameter batas untuk mendefinisikan kondisi aliran:

   • Inlet: Kecepatan masuk udara ditetapkan sebesar 20 m/s.
   • Outlet: Tekanan keluar ditetapkan sebesar 1 Pa, sebagai referensi tekanan atmosfer bebas.
   • Dinding (Wall): Menggunakan kondisi no-slip, yang mengasumsikan bahwa kecepatan fluida relatif terhadap permukaan dinding adalah nol.
4. Penerapan Model Turbulensi
   Diterapkan model turbulensi k-ε, yang efektif dalam memodelkan perilaku aliran turbulen di sekitar vortex generator, terutama dalam memprediksi distribusi energi turbulen dan disipasinya.
5. Simulasi
   Seluruh pengaturan simulasi dijalankan menggunakan perangkat lunak Simcenter STAR-CCM+, untuk menghitung parameter-parameter penting seperti distribusi kecepatan, tekanan, dan gaya hambat (drag).
6. Post-Processing
   Hasil simulasi dianalisis melalui tahap post-processing, yang mencakup evaluasi:

   • Gaya hambat (drag) yang dialami oleh objek,
   • Koefisien drag (Cd) sebagai ukuran efisiensi aerodinamis,
   • Visualisasi distribusi tekanan dan kecepatan di sepanjang permukaan objek.

Melalui tahapan ini, diharapkan diperoleh pemahaman yang lebih dalam terhadap pengaruh vortex generator dalam meningkatkan performa aliran, sekaligus menjadi sarana untuk mengapresiasi keteraturan sistem yang Allah ciptakan dalam dinamika fluida—bahwa tidak ada satu pun aliran yang terjadi tanpa sebab dan hukum yang mengaturnya.

Berikut Hasil yang Saya Dapat :

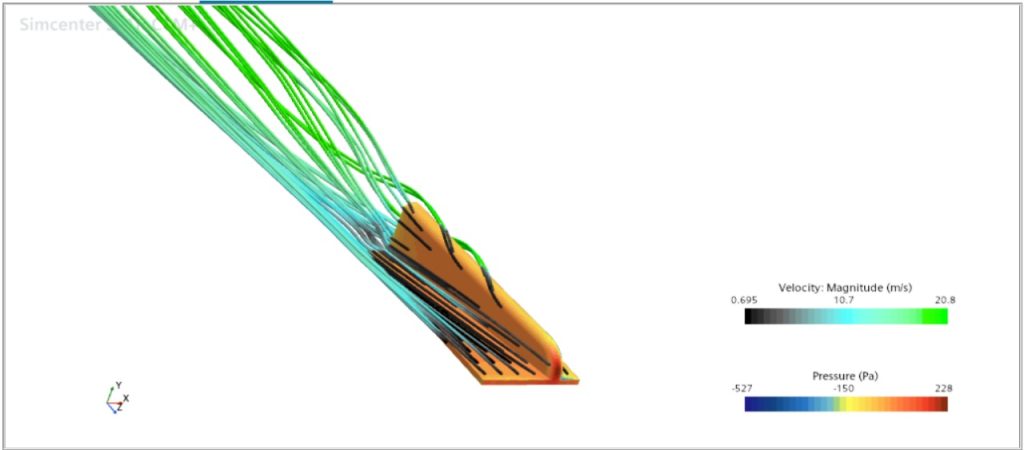

1. Distribusi Kecepatan

Hasil visualisasi distribusi kecepatan menunjukkan adanya peningkatan signifikan aliran di atas permukaan vortex generator, dengan kecepatan maksimum mencapai sekitar ±20,8 m/s, ditandai dengan warna hijau terang. Sementara itu, pada area yang terhalang oleh geometri—terutama di bagian belakang dan sisi bawah objek—terjadi perlambatan aliran dengan kecepatan turun hingga ±0,7 m/s, ditandai dengan warna biru hingga abu-abu.

Perbedaan distribusi kecepatan ini menunjukkan bahwa vortex generator berhasil menciptakan pusaran kecil (vortex) yang memperkuat aliran di sekitar boundary layer, menjaga kelengketannya terhadap permukaan, dan mengurangi risiko separation. Hal ini berkontribusi pada peningkatan performa aerodinamika serta pengurangan gaya hambat (drag), sejalan dengan prinsip efisiensi dalam desain teknik.

Dari sudut pandang keilmuan dan spiritual, fenomena ini juga menjadi bukti betapa presisinya hukum-hukum fluida yang Allah ciptakan—bahwa bahkan fluktuasi kecil dalam kecepatan pun memiliki dampak besar terhadap sistem secara keseluruhan, mengajarkan kita pentingnya perhatian terhadap detail dalam proses rekayasa.

2. Distribusi Tekanan

Distribusi tekanan pada permukaan objek menunjukkan pola yang khas akibat keberadaan vortex generator. Tekanan tertinggi sebesar +228 Pa terdeteksi di bagian depan vortex generator, sebagai akibat dari stagnasi aliran—yaitu titik di mana fluida kehilangan kecepatan dan menghasilkan tekanan maksimum. Sementara itu, tekanan terendah sebesar –527 Pa muncul di area belakang dan sisi-sisi vortex generator, yang merupakan akibat dari efek hisap akibat percepatan aliran dan pembentukan zona tekanan rendah.

Pola distribusi ini menggambarkan interaksi yang kuat antara bentuk geometri dan karakteristik aliran fluida, serta memiliki dampak langsung terhadap gaya hambat (drag) dan tekanan total di sepanjang permukaan. Variasi tekanan ini merupakan bagian penting dalam memahami bagaimana perubahan kecil dalam desain dapat memengaruhi performa aerodinamis secara keseluruhan.

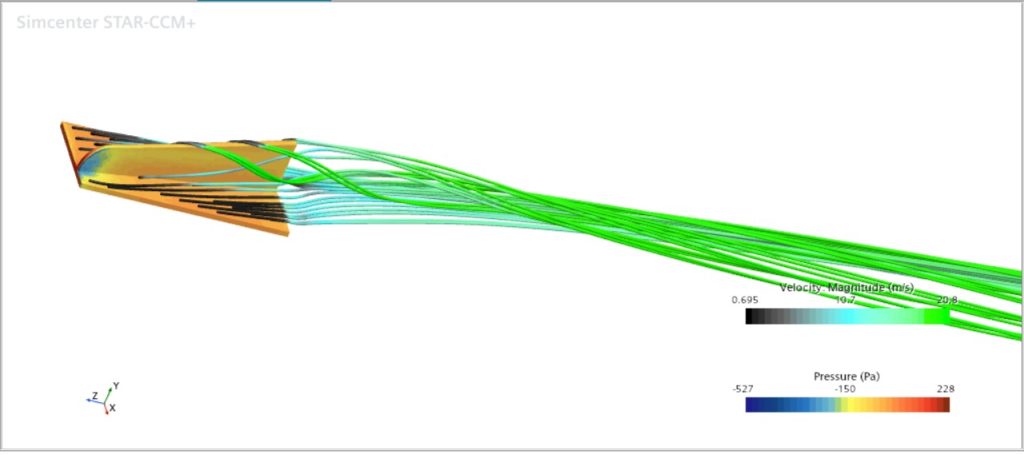

3. Streamline

Visualisasi streamline memperlihatkan bahwa aliran yang semula berjalan sejajar mulai mengalami gangguan dan membentuk pola berputar (vorteks) di sekitar vortex generator. Fenomena ini menunjukkan adanya peningkatan turbulensi yang terkontrol, di mana vortex yang dihasilkan berperan penting dalam meningkatkan energi fluida di dekat permukaan (dalam boundary layer).

Efeknya, aliran menjadi lebih melekat (attached) pada permukaan lebih lama sebelum terpisah (flow separation), yang pada akhirnya membantu mengurangi gaya drag dan meningkatkan efisiensi aliran. Pembentukan vortex ini bukan sekadar gangguan, tetapi merupakan rekayasa untuk mengelola energi aliran dengan cara yang lebih optimal.

Secara keseluruhan, hasil ini memperlihatkan bagaimana desain teknik yang cermat—bahkan melalui elemen sekecil vortex generator—dapat mengubah karakteristik fluida secara signifikan. Hal ini menjadi refleksi bahwa dalam penciptaan-Nya, Allah telah menetapkan hukum-hukum alam yang teratur dan dapat dioptimalkan oleh manusia melalui ilmu pengetahuan, sebagai bagian dari amanah dalam memakmurkan bumi dengan cara yang efisien dan bertanggung jawab.

Berikut hasil dari Iterasi 1000x

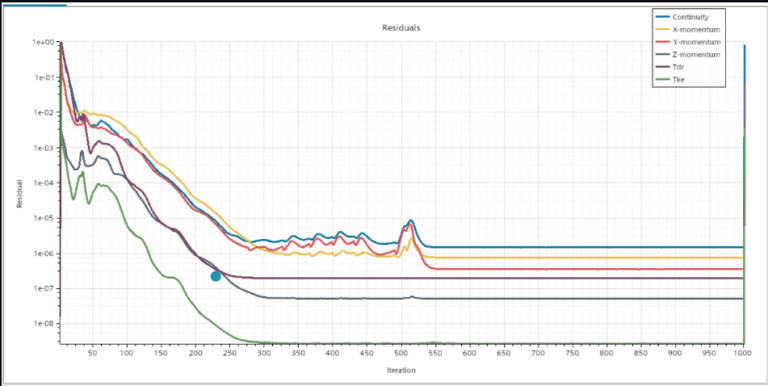

Interpretasi Grafik Residual vs Iterasi

• Grafik residual menunjukkan bahwa seluruh parameter mengalami penurunan signifikan hingga sekitar iterasi ke-250, yang menandakan proses solusi numerik berjalan stabil sejak awal.
• Residual dari semua persamaan turun drastis dari nilai awal lebih dari 10⁻¹ menjadi kurang dari 10⁻⁶, mengindikasikan kestabilan numerik yang sangat baik.
• Terlihat adanya fluktuasi kecil antara iterasi ke-400 hingga 500, yang kemungkinan besar disebabkan oleh penyesuaian lokal mesh atau efek nonlinearitas aliran, namun tidak menimbulkan divergensi.
• Setelah iterasi ke-600, semua nilai residual mendatar, menandakan bahwa solusi telah mencapai kondisi steady-state.
• Secara keseluruhan, grafik menunjukkan bahwa solusi telah konvergen dengan baik dan dapat dianggap valid secara numerik.

Kesimpulan

Simulasi aliran udara menggunakan metode Finite Element Method (FEM) pada model Vortex Generator berhasil dilakukan dengan dukungan perangkat lunak Simcenter STAR-CCM+. Hasil simulasi menunjukkan:

• Distribusi kecepatan dan tekanan yang sesuai secara fisik,
• Pembentukan pola streamline yang menandakan adanya peningkatan turbulensi terkontrol dan pencampuran aliran akibat vortex yang dihasilkan,
• Efektivitas model turbulensi k-ε dan pendekatan steady-state dalam merepresentasikan karakter aliran tanpa membebani komputasi secara berlebihan.

Nilai residual yang konvergen di bawah ambang batas toleransi memperkuat validitas dan stabilitas solusi. Selain itu, pendekatan simetri geometri terbukti efisien dalam menghemat sumber daya komputasi tanpa mengorbankan ketelitian hasil.

Secara umum, Vortex Generator terbukti mampu mengubah struktur aliran secara signifikan, berpotensi meningkatkan performa aerodinamika sistem secara keseluruhan. Studi ini juga menegaskan pentingnya pendekatan numerik dan simulasi CFD dalam mendukung proses analisis dan desain rekayasa secara mendalam, akurat, dan efisien.

Sebagai penutup, semoga ilmu yang dipelajari dan diaplikasikan ini menjadi bagian dari ikhtiar kita dalam memanfaatkan akal dan potensi yang Allah anugerahkan, demi memberi manfaat bagi umat dan lingkungan.

Wassalamu’alaikum warahmatullahi wabarakatuh.

Terima kasih atas perhatian dan kesempatannya. Jika terdapat kekurangan, saya mohon maaf yang sebesar-besarnya.

Referensi :

1. Simcenter STAR-CCM+ Documentation, Siemens Digital Industries Software.
2. Ferziger, J.H. & Perić, M. (2002). Computational Methods for Fluid Dynamics. Springer.
3. Anderson, J.D. (1995). Computational Fluid Dynamics: The Basics with Applications. McGraw-Hill.
4. Versteeg, H.K. & Malalasekera, W. (2007). An Introduction to Computational Fluid Dynamics: The Finite Volume Method. Pearson Education.
5. Moukalled, F., Mangani, L., & Darwish, M. (2016). The Finite Volume Method in Computational Fluid Dynamics. Springer.
6. Patankar, S.V. (1980). Numerical Heat Transfer and Fluid Flow. CRC Press.
