Dalam bidang teknik, khususnya pada ranah aerodinamika dan sistem fluida, pengendalian aliran (flow control) merupakan salah satu fokus utama. Salah satu perangkat yang umum digunakan dalam teknik pengendalian aliran adalah vortex generator, yaitu struktur kecil yang ditempatkan pada permukaan untuk menghasilkan pusaran kecil (vorteks) guna mengendalikan flow separation.
Flow separation dapat menyebabkan peningkatan gaya hambat (drag) serta penurunan efisiensi aliran pada berbagai sistem, seperti sayap pesawat dan permukaan kendaraan. Dalam konteks industri, bahkan peningkatan efisiensi aliran yang kecil sekalipun dapat memberikan dampak signifikan terhadap konsumsi energi dan stabilitas sistem secara keseluruhan.
Melalui pendekatan Computational Fluid Dynamics (CFD), penulis berupaya mengamati secara lebih mendalam bagaimana geometri kecil seperti vortex generator mampu memicu perubahan signifikan dalam struktur aliranโkhususnya dalam mengendalikan zona separasi serta menciptakan aliran yang lebih terarah dan efisien.
Untuk memperkuat analisis dan menjadikan proses ini lebih reflektif, penulis menggunakan pendekatan DAI5 Framework, yang mencakup aspek kesadaran diri, niat, logika awal, idealisasi sistem, hingga tahapan teknis (instruction set) sebagai kerangka berpikir dalam memahami fenomena aliran fluida ini.
Berikut analisis berdasarkan pendekatan DAI5 :
1. DEEP AWARENESS OF I
Deep Awareness of I merupakan tahap awal dalam pendekatan DAI5 yang menekankan kesadaran mendalam terhadap eksistensi diri, keteraturan alam, serta hubungan antara manusia dan hukum-hukum ciptaan Tuhan. Dalam konteks simulasi vortex generator ini, penulis menyadari bahwa aliran fluida, turbulensi, dan pembentukan vorteks bukanlah sekadar gejala fisika acak, melainkan bagian dari sistem alam semesta yang sangat teratur dan terstruktur.
Fenomena seperti flow separation, zona wake, dan induksi vorteks tidak terjadi secara kebetulan. Semuanya mengikuti hukum-hukum seperti hukum kontinuitas, persamaan Navier-Stokes, dan prinsip-prinsip mekanika fluida yang telah ada jauh sebelum manusia merumuskannya secara matematis. Keteraturan ini mencerminkan kesempurnaan sistem yang diciptakan oleh Allah SWT, di mana setiap elemen terkecil sekalipun memiliki peran besar dalam kestabilan keseluruhan sistem.
Penulis meyakini bahwa tugas seorang engineer tidak hanya berhenti pada sekadar memodelkan dan menganalisis, tetapi juga merenungkan bagaimana struktur kecil seperti vortex generator dapat mengubah perilaku aliran fluida secara signifikanโsebuah pelajaran besar bahwa hal kecil dalam kehidupan pun bisa memiliki dampak besar.
Maka dari itu, seluruh proses simulasi ini diposisikan tidak hanya sebagai pekerjaan ilmiah, tetapi juga sebagai sarana untuk merenungkan ciptaan Tuhan, dan meningkatkan rasa syukur serta tanggung jawab terhadap ilmu yang dipelajari dan diaplikasikan.
2. INTENTION
Niat utama penulis dari simulasi ini yaitu untuk memahami lebih dalam bagaimana peran dari benda yang berstruktur kecil seperti vortex generator dapat mengendalikan aliran fluida secara signifikan, terutama untuk mencegah flow separation dan juga menurunkan gaya hambat (drag). Dengan melakukan simulasi berbasis CFD ini, penulis ingin mengeksplorasi bagaimana pusaran kecil (vorteks) yang terbentuk mampu menciptakan efek makroskopik terhadap kestabilan dan efisiensi aliran. Namun lebih dari itu, penulis memaknai proses ini bukan semata-mata sebagai pencarian data teknis, melainkan sebagai bagian dari ibadah ilmiah dan menjadi bentuk tadabbur terhadap hukum alam yang diciptakan Allah SWT. Niat ini juga mencakup harapan agar penelitian ini dapat memberikan kontribusi nyata dalam pengembangan teknologi yang tidak hanya efisien, tetapi juga selaras dengan prinsip keberlanjutan dan nilai-nilai kemanusiaan. Dengan menapaki jalur rekayasa yang dilandasi kesadaran spiritual dan tanggung jawab moral, penulis berharap teknologi yang dikembangkan dapat digunakan sebagai sarana kebaikan, bukan sekadar alat eksploitasi.
3. INITIAL THINKING
Sebelum melakukan simulasi, penulis menyusun pemikiran awal berdasarkan prinsip dasar mekanika fluida yang relevan terhadap fenomena aliran pada vortex generator. Diperkirakan bahwa struktur kecil ini, meskipun sederhana, mampu memicu perubahan signifikan dalam karakteristik aliran di sekitarnya. Gangguan terhadap aliran yang muncul akibat bentuk geometri seperti vortex generator berpotensi menghasilkan separasi, percepatan lokal, perubahan tekanan, serta pembentukan vorteks yang berdampak pada efisiensi aliran.
Untuk menganalisis fenomena tersebut, penulis mengacu pada tiga persamaan fundamental dalam dinamika fluida:
- Persamaan Kontinuitas
Persamaan ini berartikan aliran inkompresibel, Dimana massa fluida tidak dapat diciptakan maupun dimusnahkan. Dalam konteks vortex generator, ini berarti aliran harus beradaptasi secara spasial ketika melewati geometri tambahan, memastikan bahwa distribusi kecepatan berubah tanpa kehilangan massa.
- Persamaan Bernoulli
Persamaan ini menggambarkan hubungan antara tekanan dan kecepatan dalam aliran ideal. Ketika fluida mengalami percepatan akibat perubahan kontur permukaan atau penyempitan area, tekanan statis akan menurun. Hal ini memberikan dasar untuk memahami fenomena tekanan rendah di wilayah wake atau separasi akibat pengaruh vortex generator.
- Persamaan Navier-Stokes
Persamaan ini menggambarkan perubahan kecepatan fluida akibat gaya tekanan dan viskositas. Persamaan ini digunakan untuk memodelkan pembentukan dan evolusi vorteks secara numerik, termasuk distribusi gaya gesek (shear) serta gradien tekanan yang kompleks. Term ini menjadi pusat dari simulasi CFD yang dilakukan menggunakan metode Finite Volume di STAR-CCM+.
Dengan dasar pemikiran tersebut, penulis memperkirakan bahwa vortex generator dapat mengurangi separasi aliran dengan menciptakan turbulensi terkontrol yang mengisi zona wake. Hal ini berpotensi menurunkan drag dan meningkatkan efisiensi aerodinamika. Selain itu, garis arus (streamline) dan distribusi tekanan yang dihasilkan dari simulasi diharapkan dapat memvalidasi hipotesis ini melalui visualisasi vortisitas dan kontur tekanan.
4. IDEALIZATION
Dalam menyederhanakan sistem fisik yang kompleks menjadi model yang dapat disimulasikan secara numerik, penulis melakukan sejumlah asumsi dan idealisasi sebagai berikut:
- Penulis mengasumsikan bahwa aliran berada dalam kondisi tunak (steady), yaitu variabel-variabel aliran seperti kecepatan, tekanan, dan vortisitas tidak berubah terhadap waktu. Hal ini dilakukan untuk menyederhanakan perhitungan dan fokus pada distribusi spasial aliran.
- Mengingat kecepatan inlet adalah 80 m/s (di bawah 0.3 Mach), maka aliran dianggap inkompresibel. Asumsi ini memperbolehkan penggunaan formulasi sederhana dari persamaan kontinuitas dan Navier-Stokes tanpa memperhitungkan perubahan densitas.
- Udara dianggap sebagai fluida Newtonian, artinya tegangan geser berbanding lurus dengan gradien kecepatan (strain rate). Viskositasnya dianggap konstan selama simulasi.
- Untuk memodelkan turbulensi, digunakan pendekatan RANS (Reynolds-Averaged Navier-Stokes), yang menggabungkan efek fluktuasi kecepatan dalam aliran turbulent. Dipilih model turbulensi k-ฮต Standard atau k-ฯ SST, karena model ini mampu menangkap fenomena separasi dan formasi vorteks dengan cukup akurat di dekat permukaan.
- Grid (mesh) dibuat lebih halus pada daerah dekat permukaan vortex generator untuk menangkap gradien kecepatan dan tekanan secara akurat di area boundary layer. Ini penting karena sebagian besar fenomena separasi dan pembentukan vorteks terjadi di lapisan tersebut.
- Penulis menggunakan metode numerik Finite Volume Method (FVM) yang diimplementasikan dalam STAR-CCM+. Persamaan diferensial parsial (PDE) diubah menjadi bentuk diskrit berdasarkan volume kontrol.
- 5. INSTRUCTION SET
- Mengimport model 3d vortex generator dengan cara mencet icon file lalu pilih impor
- Menjadikan model vortex generator menjadi geometry siemens
- Menentukan outlet dan inlet pada bidangnya
- Menentukan kondisi batas pada bidannya dimana Inlet Velocity 80 m/s,Outlet Pressure diatur pada 0 Pa relatif (tekanan atmosfer). Wall dibuat menjadi kondisi no-slip.
(velocity)
Dikarenakan dari kiri kekanan maka angkanya negative

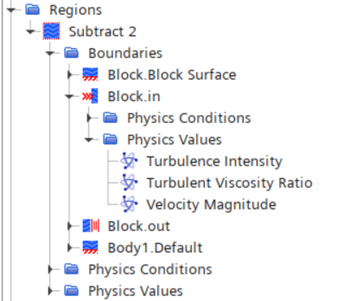

selanjutnya ke regions โ subtract โ block.in โ velocity magnitude
Setalah itu di run dengan cara pencet green flag lalu run
- Hasil simulasi

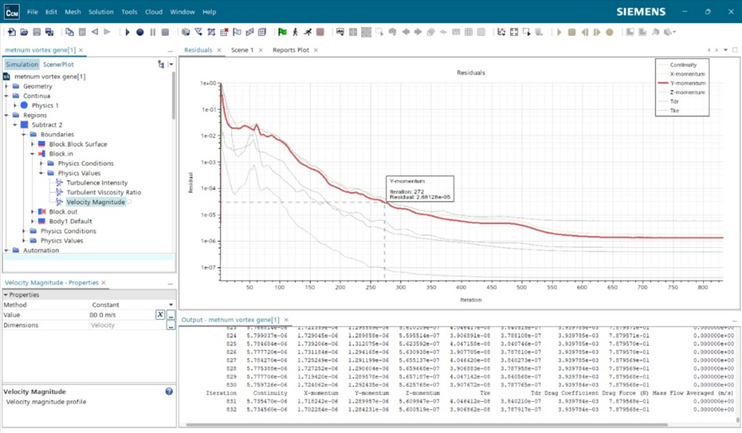

Grafik residual terhadap iterasi menunjukkan bahwa proses simulasi telah mencapai konvergensi yang baik. Pada awal simulasi (iterasi 0 hingga 200), seluruh residual dari komponen-komponen konservasi seperti continuity, momentum (X, Y, Z), turbulent dissipation rate (Tdr), dan turbulent kinetic energy (Tke) mengalami penurunan tajam, mengindikasikan solver berhasil menyelesaikan ketidakseimbangan awal dengan cepat. Setelah itu, nilai residual terus menurun secara bertahap dan mulai stabil mendekati iterasi ke-700 hingga akhir simulasi di iterasi ke-832. Pada titik ini, seluruh residual berada di bawah ambang toleransi umum sebesar 1e-5, yang menandakan bahwa solusi telah mencapai kestabilan numerik. Konsistensi nilai drag coefficient sebesar 0.393 dan drag force sebesar 7.88 N pada beberapa iterasi terakhir juga menguatkan bahwa sistem telah mencapai steady-state. Dengan demikian, dapat disimpulkan bahwa model, parameter, dan kondisi simulasi telah bekerja secara optimal dalam menghasilkan solusi yang stabil .
Simulasi diatas dengan velocity inlet sebesar 80 m/s menghasilkan tekanan tertinggi sebesar 3680โฏPa pada area stagnasi, sementara tekanan terendah akibat turbulensi di sisi hilir objek tercatat mencapai โ8180โฏPa. selain tekanan didapat juga velocity magnitude terbesar pada 70 m/s (Terjadi di area percepatan aliran) sedangkan yang terkecil yaitu 3,1 m/s Terjadi (di zona separasi). Dengan demikian dapat disimpulkan Adanya penurunan tekanan yang drastis dan perbedaan besar velocity magnitude menunjukkan bahwa vortex generator memang memengaruhi karakteristik aliran, baik dalam bentuk separasi, pembentukan vorteks, maupun redistribusi tekanan. Selain itu Hal ini juga selaras dengan tujuan penggunaan vortex generator, yaitu untuk mengendalikan zona separasi dan meningkatkan efisiensi aliran.
Kesimpulan Akhir
Berdasarkan simulasi yang telah dilakukan, dapat disimpulkan bahwa penggunaan vortex generator memberikan pengaruh signifikan terhadap karakteristik aliran di sekitar permukaan objek. Melalui pendekatan Computational Fluid Dynamics (CFD) dan pemodelan steady incompressible flow dengan model turbulensi k-ฮต, diperoleh data distribusi tekanan dan kecepatan yang menunjukkan terbentuknya area stagnasi dan daerah tekanan rendah akibat pembentukan vorteks. Tekanan maksimum tercatat sebesar 3680 Pa pada area stagnasi, sementara tekanan minimum mencapai โ8180 Pa di area turbulen. Adapun kecepatan tertinggi yang tercatat sebesar 70 m/s dan terendah sebesar 3,1 m/s, mengindikasikan distribusi aliran yang cukup bervariasi akibat interaksi aliran dengan geometri vortex generator.
Melalui pendekatan DAI5 Framework, penulis menyadari pentingnya kesadaran ilmiah dalam memahami prinsip dasar fisika (Deep Awareness of I), membangun niat berlandaskan kebermanfaatan (Intention), merumuskan prediksi berbasis hukum konservasi (Initial Thinking), serta menyusun langkah simulasi secara sistematis (Idealization). Proses ini kemudian diakhiri dengan analisis hasil dan evaluasi kesesuaian dengan prediksi awal (Instruction Set).
Secara keseluruhan, simulasi ini berhasil menunjukkan bahwa geometri kecil seperti vortex generator mampu memodifikasi struktur aliran secara signifikan. Hal ini tidak hanya berdampak pada pengurangan drag, tetapi juga membuka peluang untuk pengembangan sistem aerodinamika yang lebih efisien dan hemat energi dalam aplikasi teknik di masa depan.
